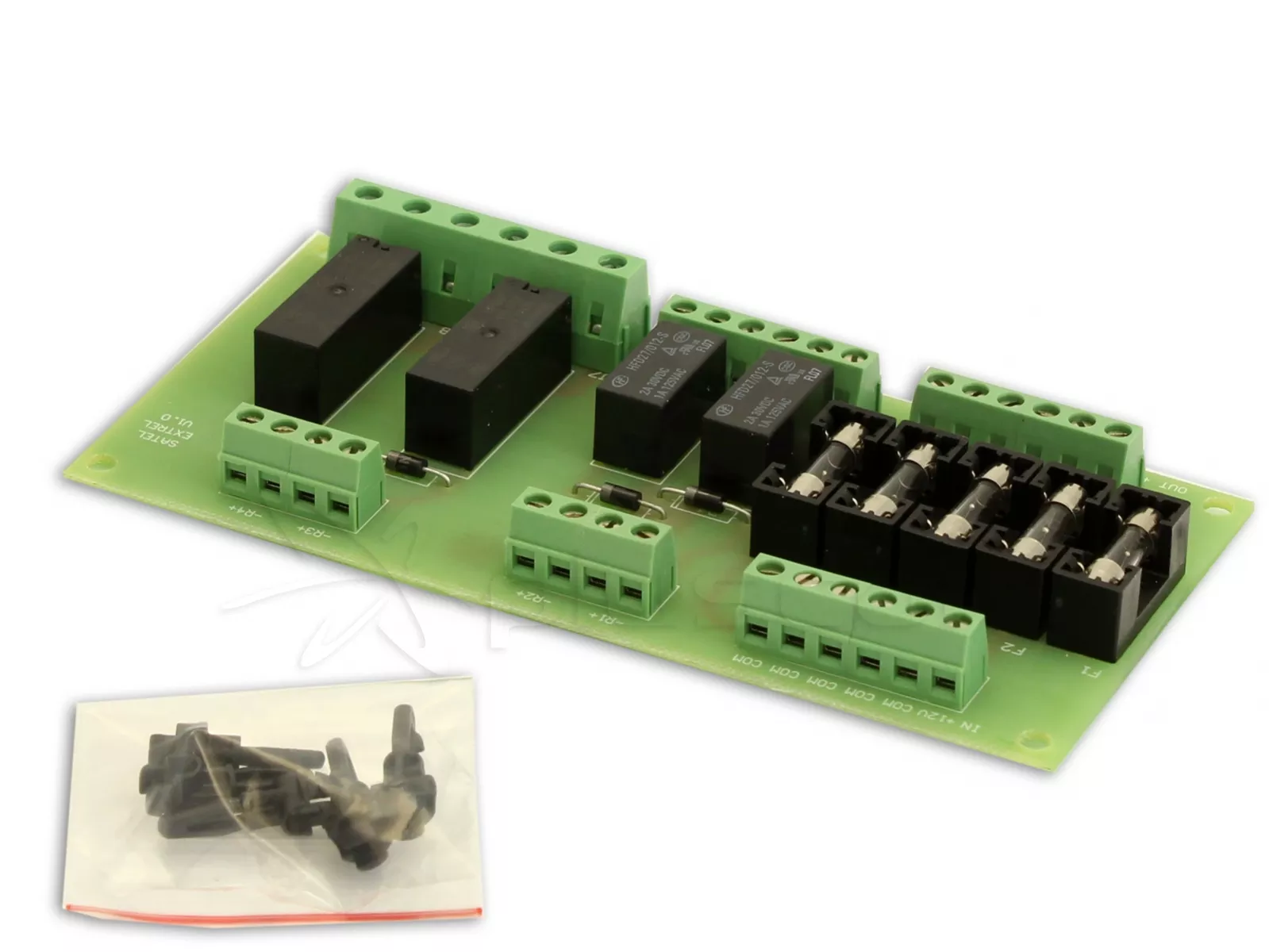

Satel MP-1 Module de relais

Module de relais MP-1 est un appareil électrique universel facilitant la construction d'installations électriques à basse tension (par ex. installation d'alarme).

Il possède 4 relais électromagnétiques et 5 fusibles incorporés en série dans les circuits de tension de sortie. Il permet de contrôler des équipements électriques à forte consommation de courant (jusqu'à 8A) et alimentés en courant alternatif.

La fonction de contrôle est réalisée au moyen de signaux de tension (par ex. La fonction de commande est réalisée au moyen de signaux de tension (par exemple 0V et +12V) appliqués aux entrées de commande et est limitée à la mise en court-circuit et à l'ouverture ou à la commutation des contacts de relais.

L'objectif principal du module est de coopérer avec les sorties de type OC dans les panneaux de contrôle : CA-6, CA-10, CA-64 et le module de communication GSM-4 fabriqué par SATEL.

La capacité de charge des sorties de type OC dans ces dispositifs est limitée à 50 mA.

Satel MP-1 Module de relais

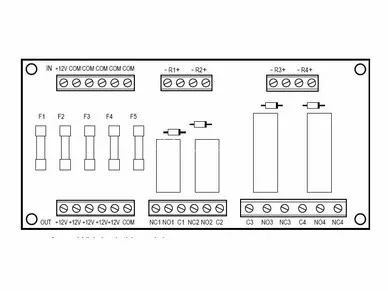

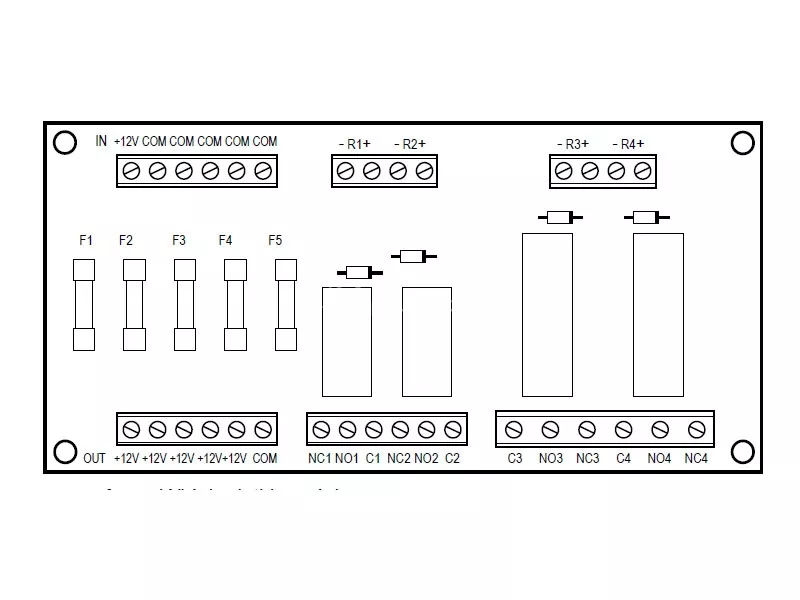

Description du dessin :

• C1 à C4 - borne commune du relais
• NC1 à NC4 - borne ouverte du relais
• NO1 à NO4 - borne de court-circuitage du relais
• ±R1 à ±R4 - entrées de tension de commande du fonctionnement du relais
• IN +12V - entrée de la tension d'alimentation
• OUT +12V - sorties tension d'alimentation
• COM - terre
