Les détecteurs magnétiques se composent de deux éléments : un capteur magnétique (interrupteur Reed) i aimant. Un interrupteur à lames placé près de l'aimant ferme le circuit électrique.

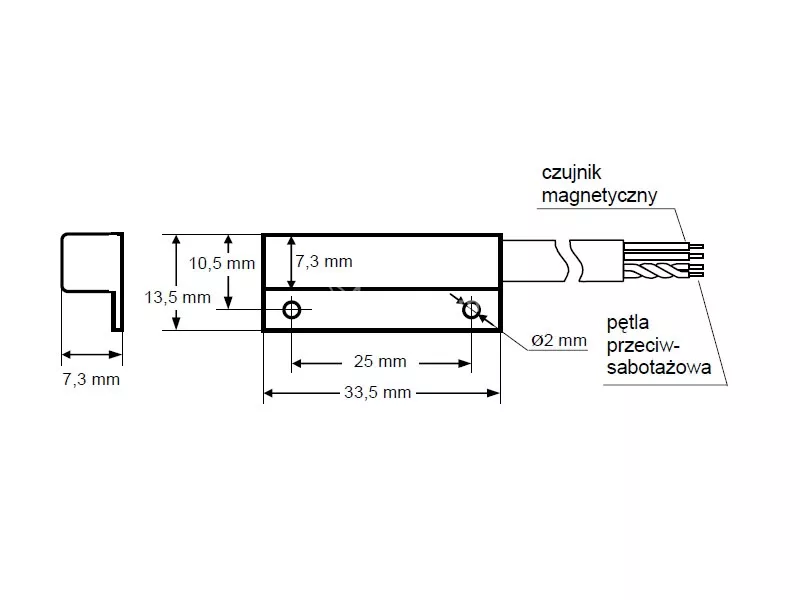

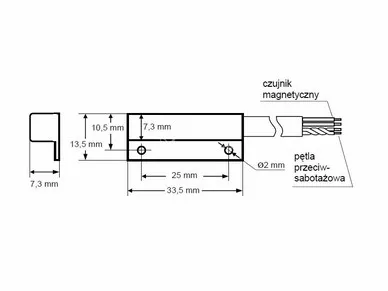

Chaque élément de détection a été placé dans un boîtier étanche identique - la partie contenant le contactron est équipée de fils électriques.
Deux fils sont reliés à l'interrupteur à lames et deux autres (torsadés ensemble) forment la boucle d'autoprotection.
Le S-1 est adapté au montage en surface
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple dans un bâtiment ou un entrepôt. Ils peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple pour protéger ou contrôler l'accès à des objets, des pièces ou des dispositifs spécifiques, dans des systèmes d'automatisation, etc.

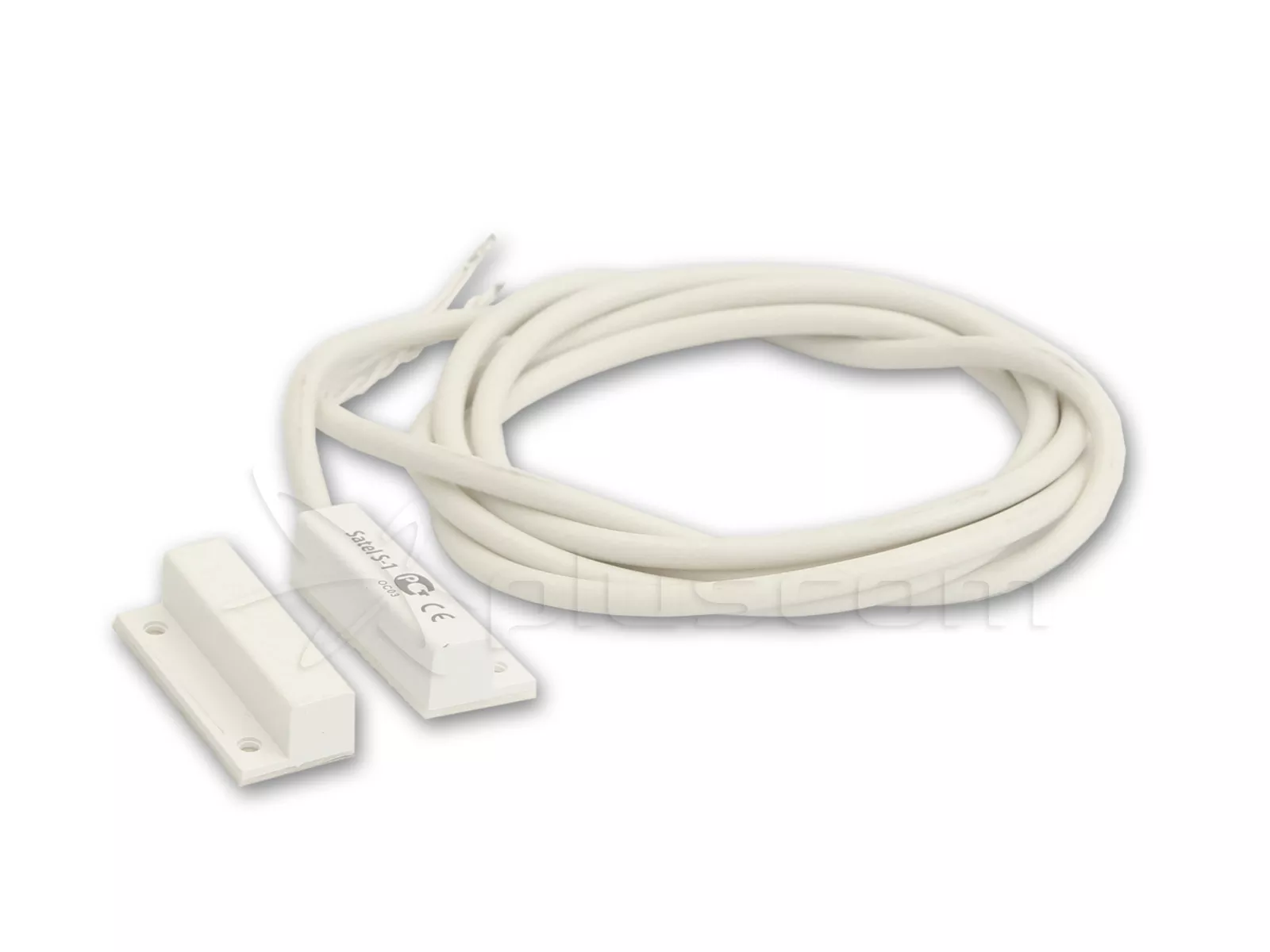

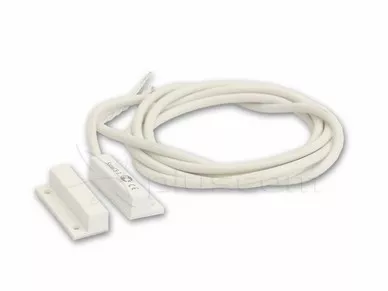

Satel S-1 Détecteur magnétique (blanc)
Installation
L'élément détecteur contenant l'aimant doit être monté sur la partie mobile et l'interrupteur Reed sur la partie fixe de la porte, fenêtre, etc. protégée. Les éléments de détection S-1 sont montés sur la surface à l'aide de vis, d'une colle appropriée ou d'un ruban adhésif double face.
Remarques
L'élément contenant l'aimant ne doit en aucun cas être raccourci (rogné).
Un soin particulier doit être apporté au montage de la partie du détecteur contenant le contactron. Il ne faut pas l'enfoncer dans le trou à l'aide d'un marteau, car il contient à l'intérieur un composant délicat qui peut être endommagé.
