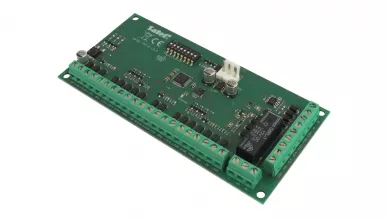

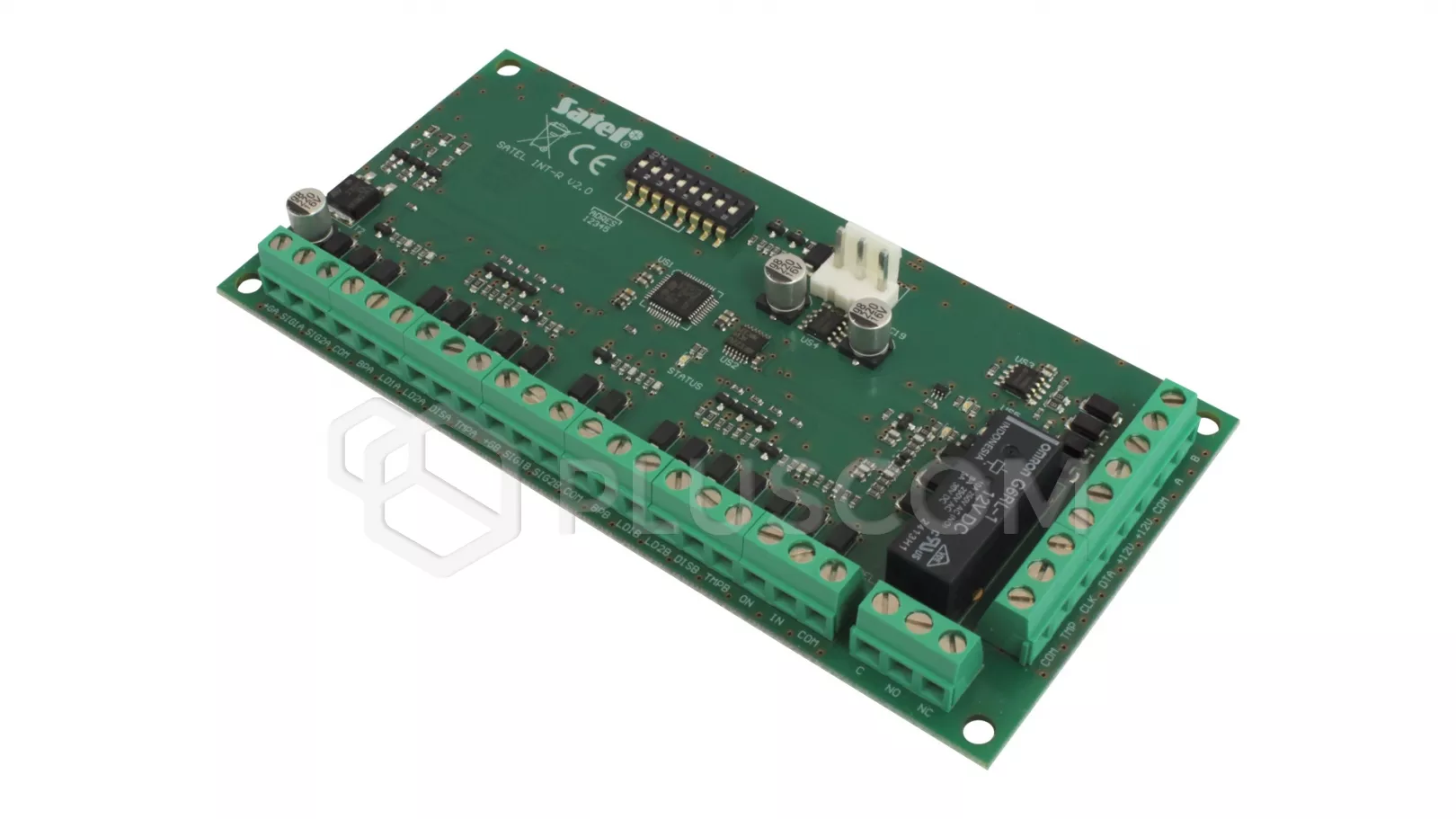

Satel INT-R Expansion du lecteur universel de cartes/pastilles

Satel INT-R Lecteur universel de cartes et de passeports

Module d'extension SATEL INT-R pour panneaux de contrôle INTEGRA permettant la connexion de lecteurs de cartes et/ou de lecteurs de pâte iButton pour le contrôle d'accès et l'armement/désarmement d'une partition.

L'extension INT-R est compatible avec les centrales d'alarme INTEGRA et CA-64.

Caractéristiques :

• possibilité de connecter deux lecteurs de cartes/crayons iButton
• Compatibilité avec les lecteurs utilisant le format Wiegand 26
• relais pour la commande d'une serrure/interrupteur de porte électrique
• entrée pour le contrôle de l'état de la porte
• entrée pour l'ouverture de la porte à l'aide d'un bouton
• Fonction de déverrouillage de la porte en cas d'alarme incendie
• Entrée anti-sabotage

Satel INT-R Expansion du lecteur universel de cartes/pastilles

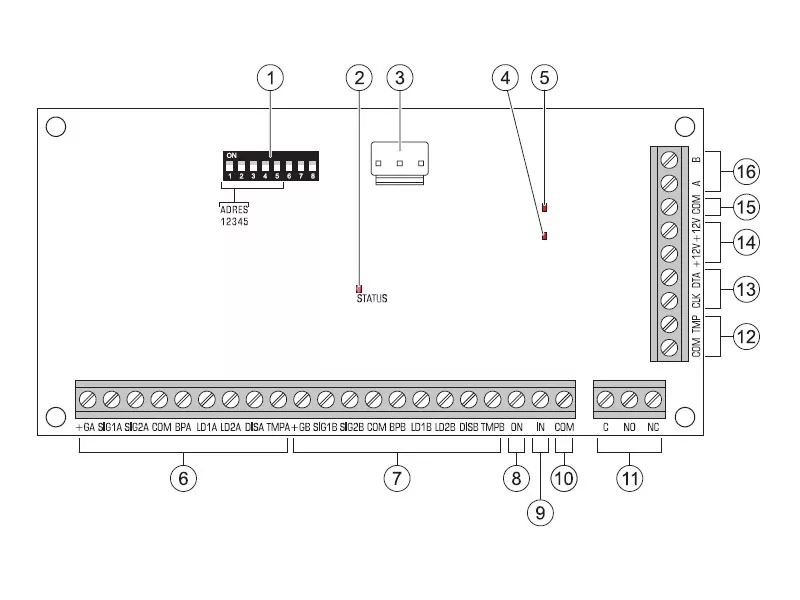

Explication du dessin :

1. un ensemble de commutateurs DIP du type DIP-switch permettant de déterminer l'adresse individuelle du module.
2. LED indiquant la communication avec le panneau de contrôle :
   • LED clignote - échange de données avec le panneau de contrôle ;
   • LED allumée - pas de communication avec l'unité de contrôle.
3. Connecteur pour applications futures.
4. LED indiquant l'état du relais (s'allume lorsque le relais est actif).
5. LED indiquant la présence de l'alimentation électrique.
6. Bornes pour le raccordement du lecteur A.
7. bornes pour le raccordement d'un lecteur B.
8. Entrée de type NO pour commande de relais (permet l'ouverture de la porte sans lecteur).
9. Entrée de type NC pour la commande de la porte (si elle n'est pas utilisée, elle doit être court-circuitée à la masse).
10. GND.
11. bornes de relais :
    • C - borne commune ;
    • NO - borne normalement ouverte ;
    • NC - borne normalement fermée.
12. bornes du circuit d'autoprotection. Si un circuit d'autoprotection n'est pas connecté aux bornes, celles-ci doivent être court-circuitées.
13. bornes du bus de communication.
14. Entrées/sorties de l'alimentation DC +12 V.
15. terre.
16. Bornes de bus RS-485.
