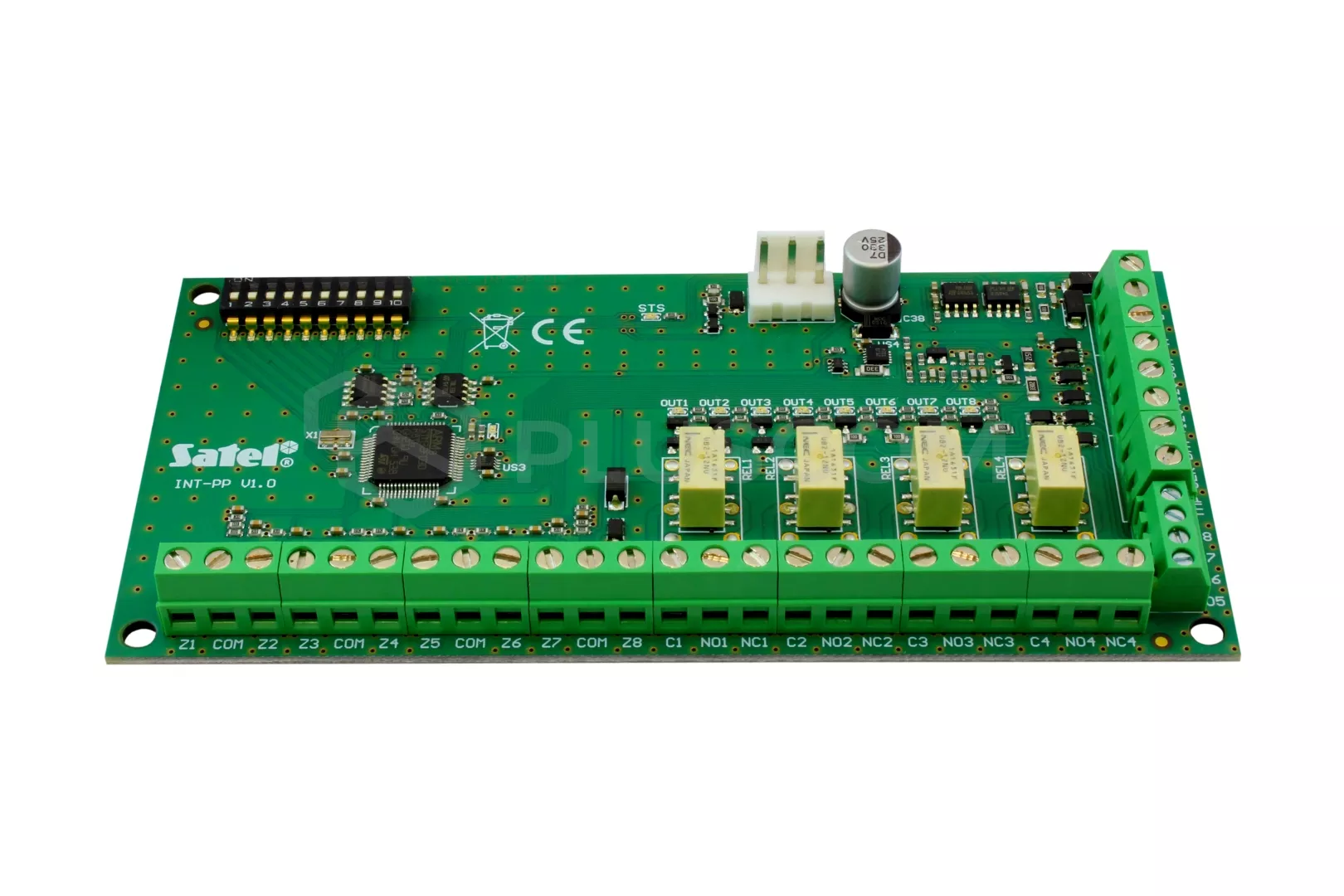

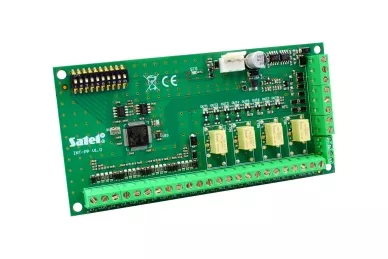

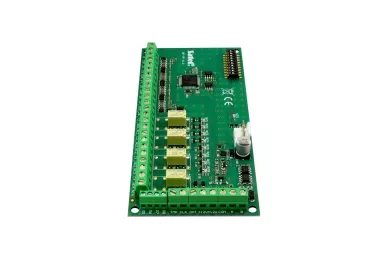

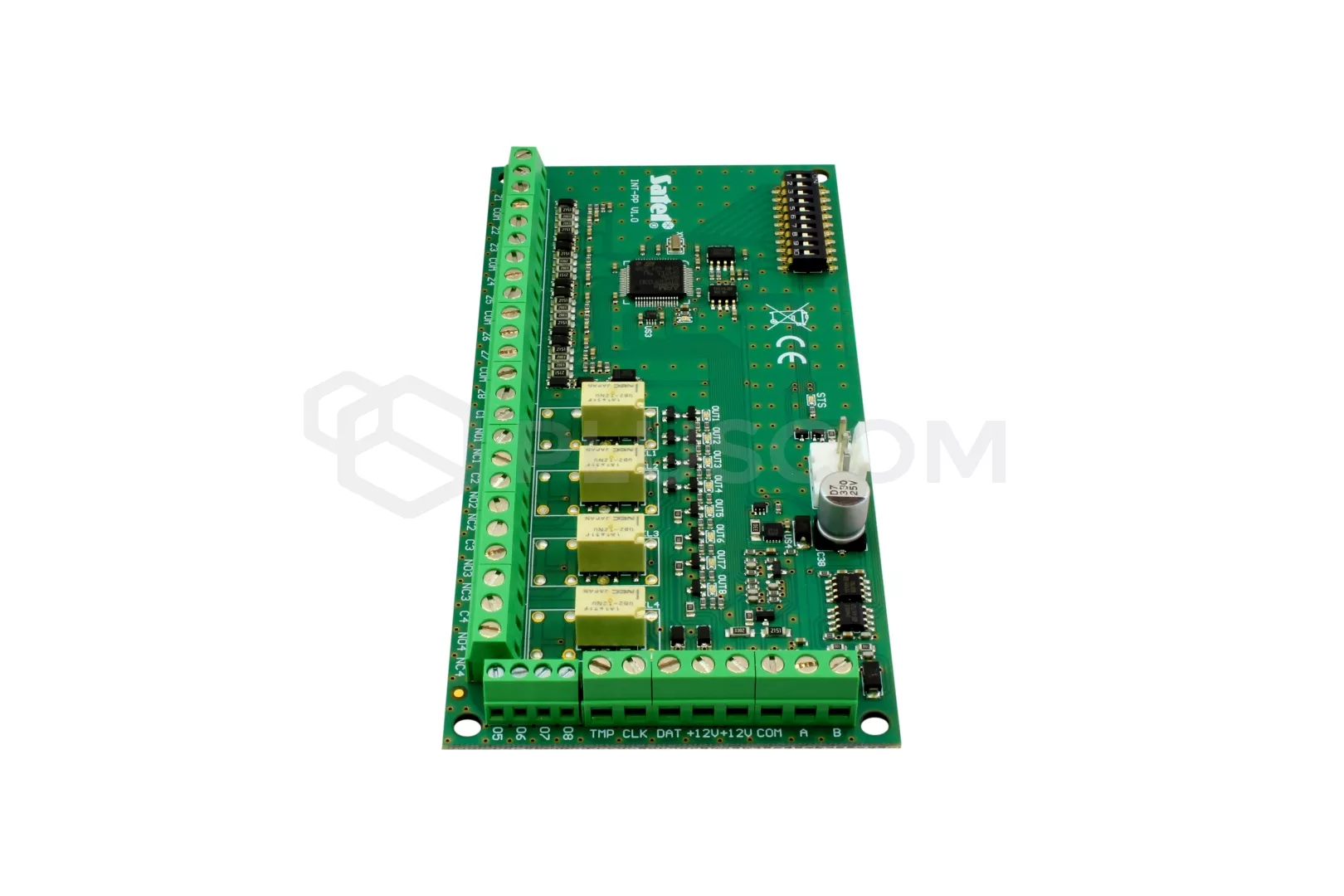

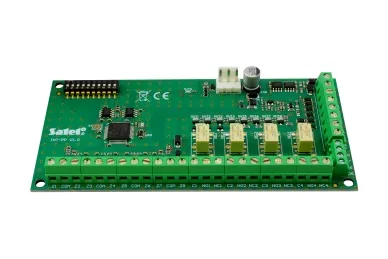

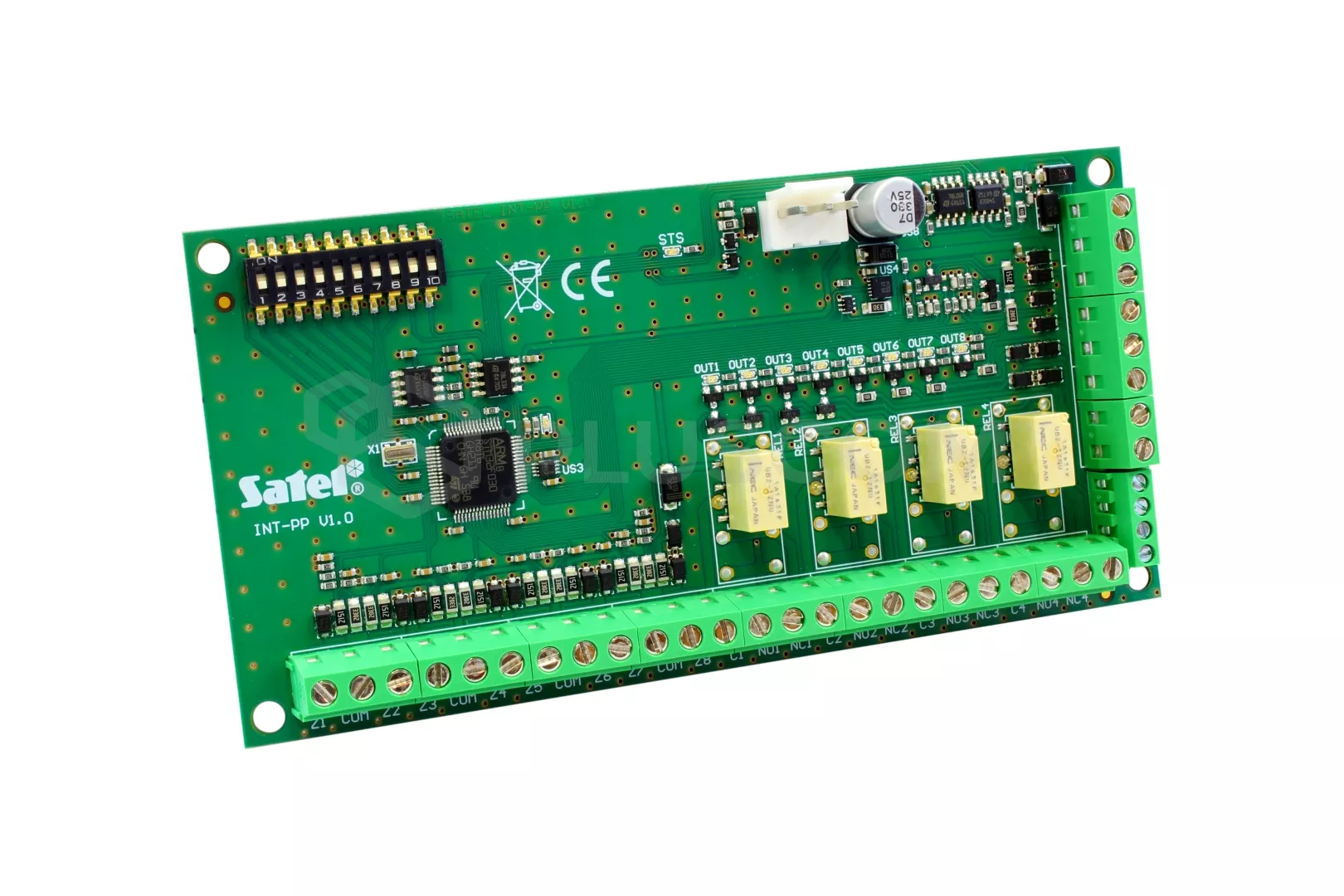

Satel INT-PP Sous-centrale

118,94 EUR comprend 23.00% TVA
En stock.Nous expédions demain !
Code produit: #5595
Fabricant: Satel
  • Extension du système par 8 entrées
  • Extension du système par 8 sorties
  • 4 sorties de type OC (50mA)
  • 4 sorties relais (24V, 2A)
  • Possibilité de connexion au bus RS-485

Livraison et taxes:
Pologne TVA: 23.00% modifier
Frais d'expédition à partir de :
2,53 EUR

Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Produits complémentaires :
Logement Pulsar AWO224 pour les panneaux de contrôle

Expandeur INT-PP (également appelé sous-centrale) permet d'étendre le système d'alarme avec des entrées et des sorties supplémentaires. Il fonctionne avec les centrales d'alarme INTEGRA et INTEGRA Plus.
Ce dispositif remplace le module CA-64 PP.

Caractéristiques

  • 8 entrées programmables câblées :
    • Prise en charge des détecteurs de type NO et NC ainsi que des détecteurs de volets roulants et de vibrations,
    • prise en charge des configurations EOL, 2EOL et 3EOL (3EOL en cas de coopération avec les panneaux de contrôle INTEGRA Plus)
    • programmation des valeurs paramétriques des résistances.
  • Entrée d'autoprotection supplémentaire de type NC.
  • 8 sorties filaires programmables :
    • 4 sorties relais ;
    • 4 sorties de type OC.
  • Peut être intégré avec une alimentation dédiée.
  • Possibilité de connexion au bus RS-485.
Satel INT-PP Sous-centrale

Satel INT-PP Sous-centrale

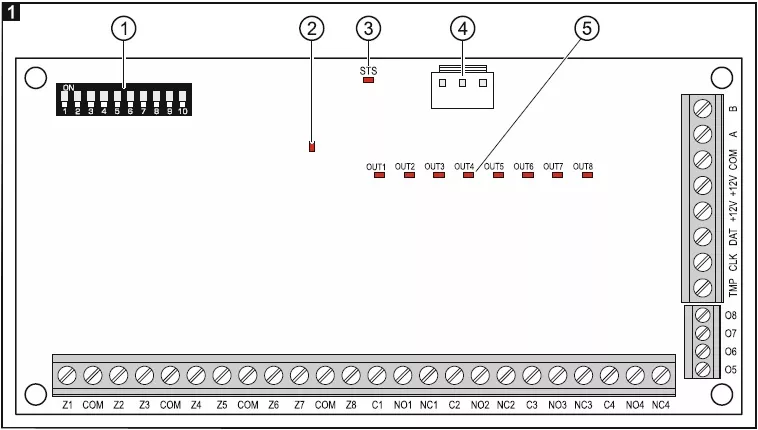

Explication de la figure :

1. Assemblage du commutateur DIP.
2. LED indiquant l'état de la communication avec le panneau de contrôle :
  • allumé - pas de communication avec le panneau de contrôle,
  • clignote - la communication avec le panneau de contrôle fonctionne correctement.
3.STS LED indiquant l'état de l'unité d'alimentation connectée au connecteur :
  • allumé - le bloc d'alimentation fonctionne correctement,
  • clignote - le bloc d'alimentation signale une défaillance.
4. Connecteur pour la connexion d'un bloc d'alimentation dédié.
5. LEDs indiquant l'état des sorties :
  • éteint - sortie non active,
  • allumée - sortie active.

Description des bornes:
  • Z1...Z8 - Entrées ;
  • COM - terre ;
  • C1...C4 - bornes communes des relais ;
  • NO1...NO4 - bornes normalement ouvertes des relais ;
  • NC1...NC4 - bornes normalement fermées des relais ;
  • O5...O8 - Sortie de type OC.
  • TMP - entrée du circuit d'autoprotection (NC) - si elle n'est pas utilisée, elle doit être court-circuitée à la masse ;
  • CLK - horloge ;
  • DAT - données ;
  • +12V - sortie d'alimentation ;
  • A, B - Bus RS-485.
