Satel INT-E Expandeur 8 entrées

Satel INT-E 8 zone expander

Caractéristiques

• 8 entrées programmables :
  • Prise en charge des détecteurs de type NO et NC ainsi que des détecteurs de volets roulants et de vibrations ;
  • prise en charge de la configuration EOL, 2EOL et 3EOL (3EOL en cas de coopération avec les panneaux de contrôle INTEGRA Plus).
• Valeur programmable des résistances paramétriques.
• Entrée d'autoprotection supplémentaire de type NC.
• Possibilité d'intégration avec une alimentation dédiée
• Possibilité de connexion à un bus


Satel INT-E Expandeur 8 entrées

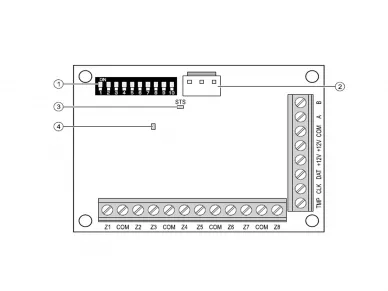

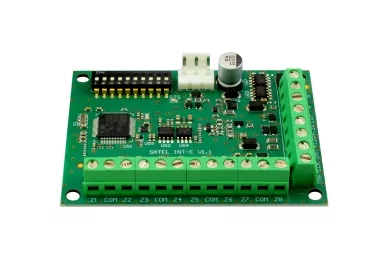

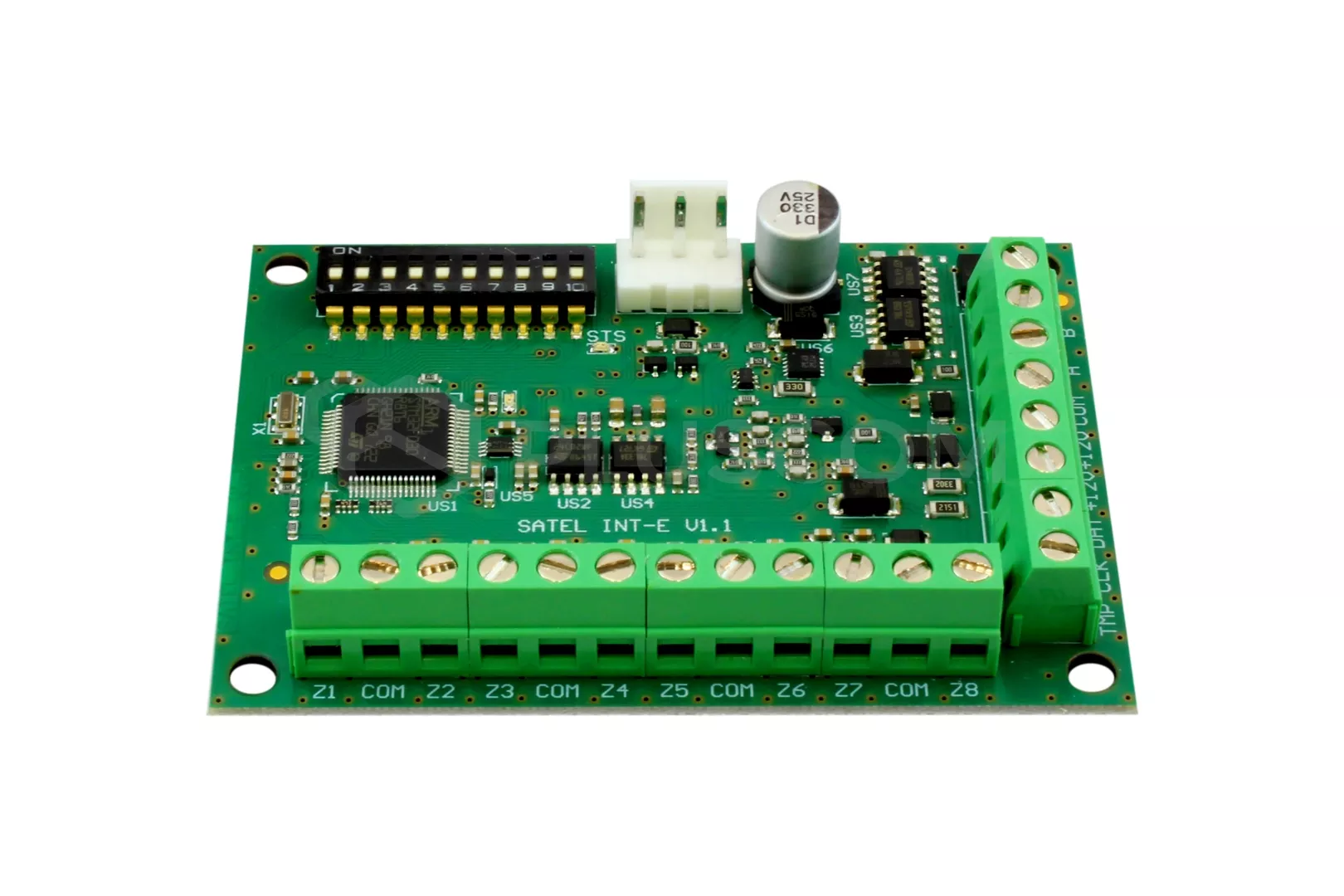

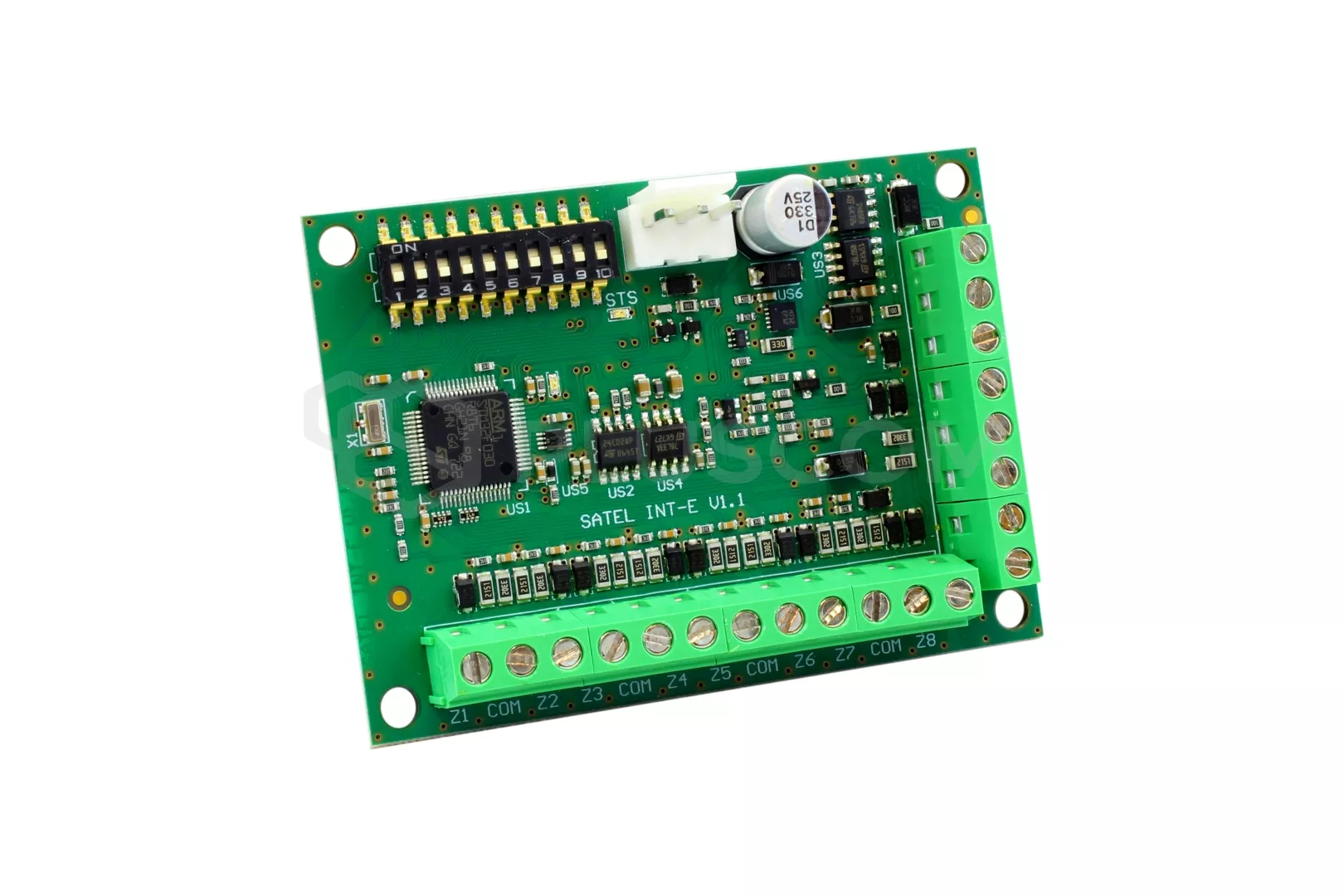

1. Assemblage de commutateurs DIP.
2. Connecteur pour la connexion d'une alimentation dédiée. Lorsqu'il est connecté au connecteur
   l'alimentation est connectée, l'expandeur sera identifié comme un expandeur avec alimentation.
3. La LED STS indique l'état de l'unité d'alimentation connectée au connecteur :

   • allumé - l'alimentation fonctionne correctement,
   • clignotant - le bloc d'alimentation signale une défaillance.
4. la diode indique la communication avec le panneau de contrôle :

   • allumée - pas de communication avec le panneau de contrôle,
   • clignote - la communication avec le panneau de contrôle fonctionne correctement.

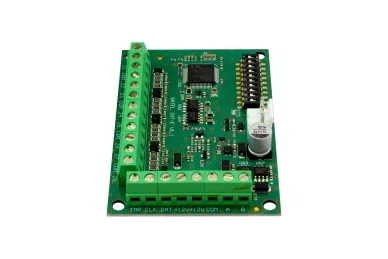

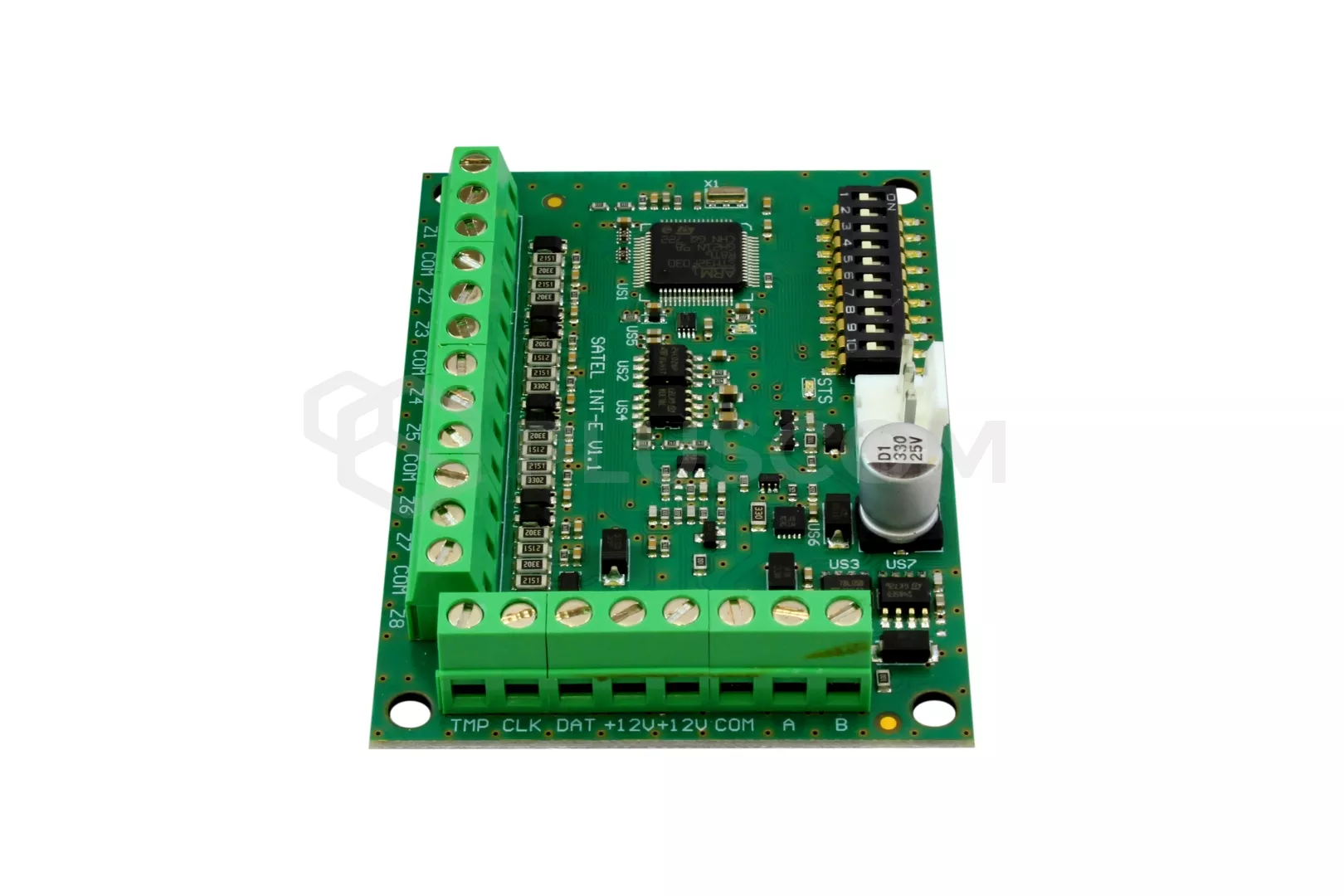

Description des bornes :

• Z1...Z8 - entrées.
• COM - terre.
• TMP - entrée du circuit d'autoprotection du module (NC) - si elle n'est pas utilisée, elle doit être court-circuitée à la masse.
• CLK - horloge.
• DTA - données.
• +12V - entrée de l'alimentation de l'expandeur/sortie de l'alimentation du détecteur.
• A, B - Bus RS-485


Montage

L'expandeur est conçu pour être installé dans des locaux fermés avec une humidité normale.
