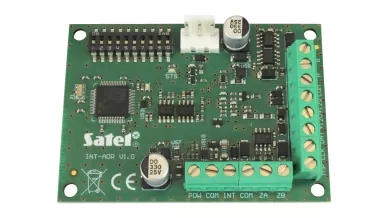

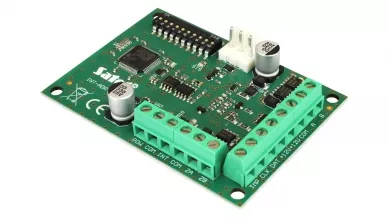

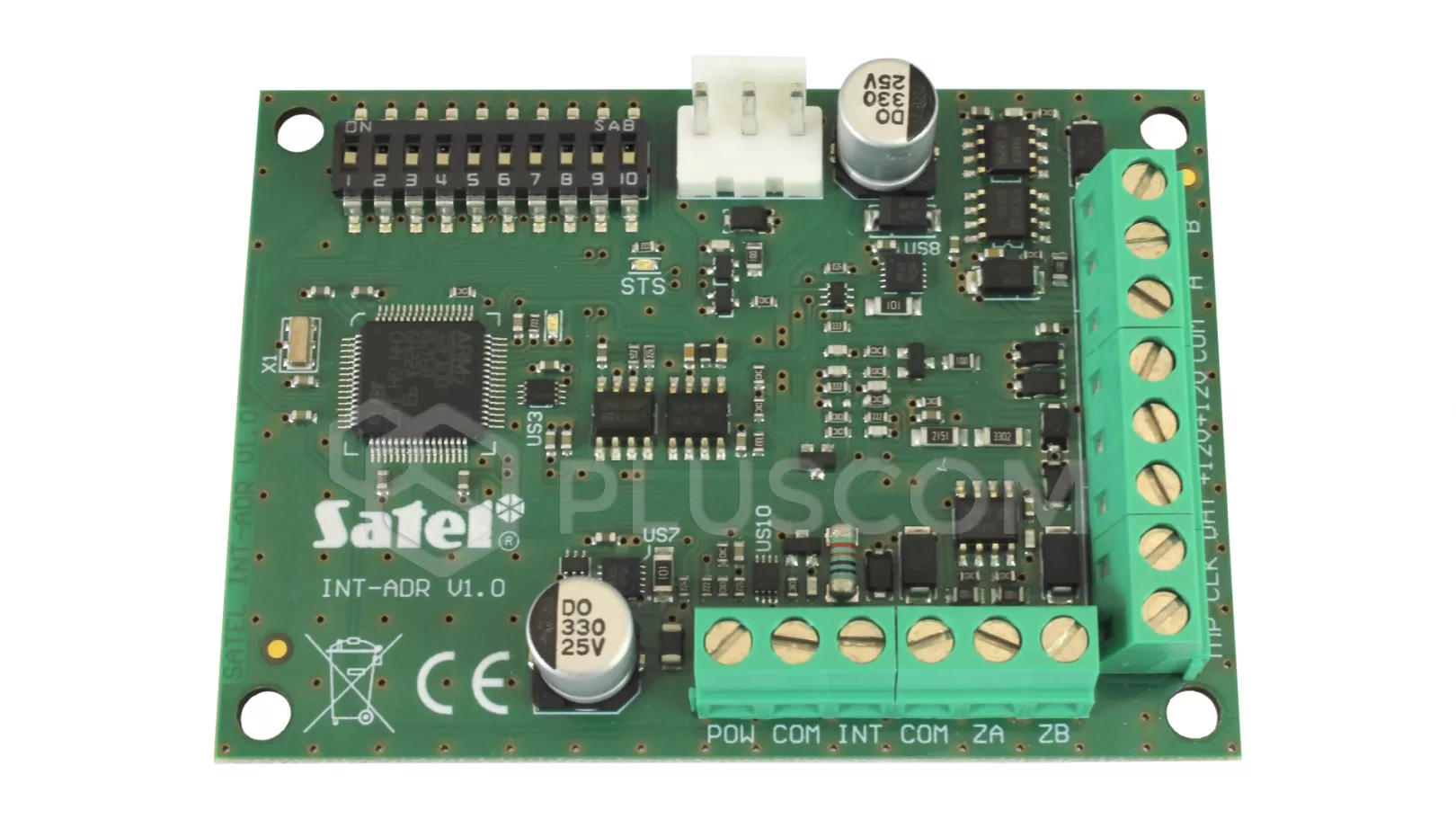

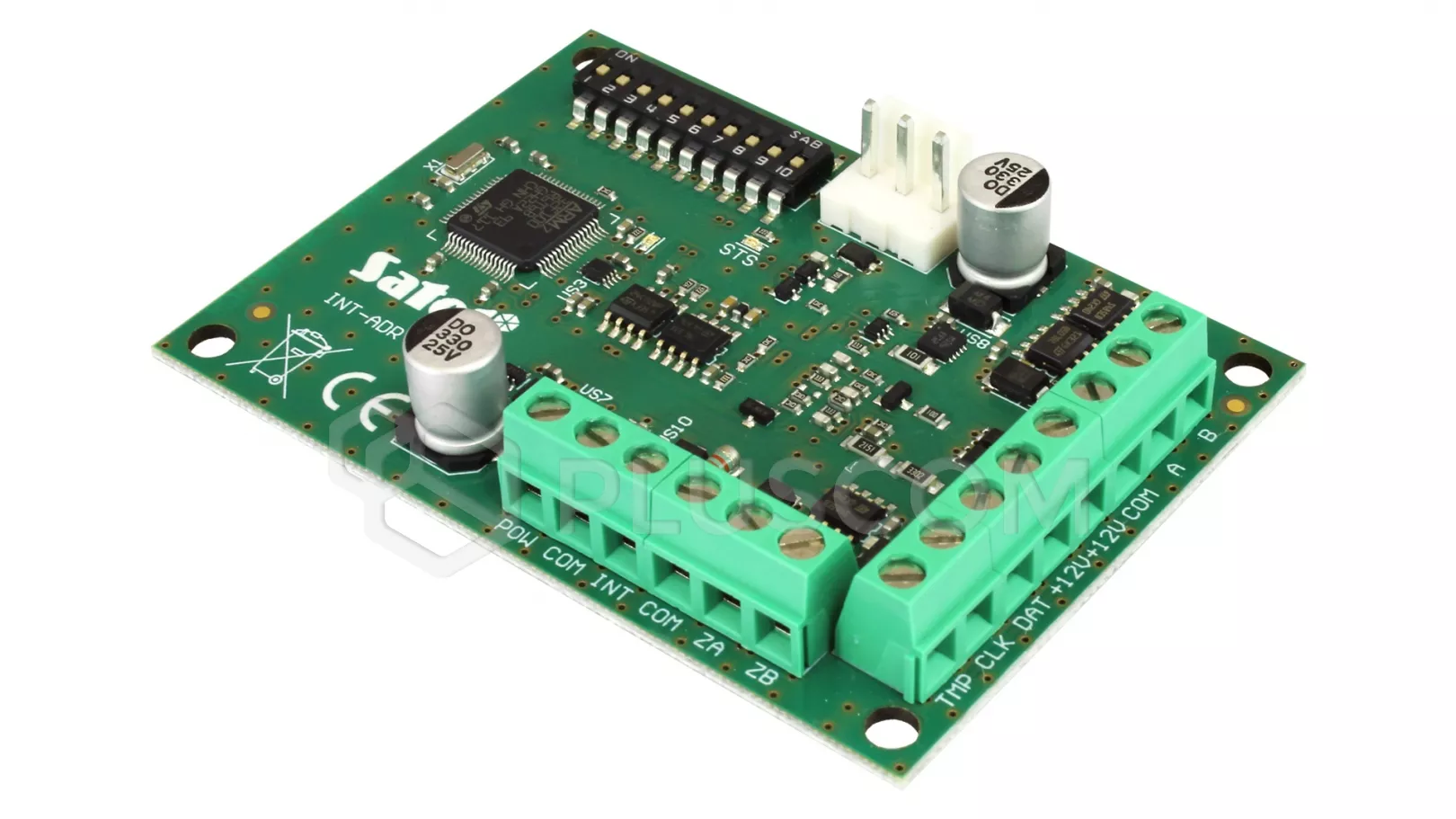

Satel INT-ADR Expandeur d'entrée adressable

Satel INT-ADR Expandeur d'entrée adressable

Caractéristiques

• jusqu'à 48 zones adressables.
• Prise en charge des détecteurs NO et NC avec le module CA-64 ADR-MOD installé.

• Entrée de sabotage NC supplémentaire.
• Possibilité d'intégration avec une alimentation dédiée.
• Possibilité de connexion au bus RS-485.



Satel INT-ADR Expandeur d'entrée adressable

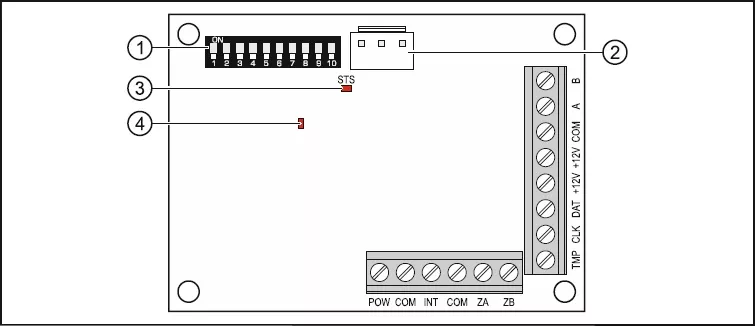

1. Montage de l'interrupteur DIP.
2. Connecteur pour la connexion d'une alimentation dédiée.

3. la LED STS indique l'état de l'unité d'alimentation connectée au connecteur :

   • allumé - l'alimentation fonctionne correctement,
   • clignotant - le bloc d'alimentation signale une défaillance.
4. la diode indique la communication avec le panneau de contrôle :

   • allumée - pas de communication avec le panneau de contrôle,
   • clignote - la communication avec le panneau de contrôle fonctionne correctement.

Description des bornes :

• POW - Sortie DC +12 V dédiée aux modules adressables
  CA-64 ADR-MOD et aux détecteurs.

• COM - terre.
• INT - Entrée de données des modules adressables CA-64 ADR-MOD.
• ZA, ZB - terminaux prévus pour une utilisation future.

• TMP - entrée du circuit d'autoprotection du module (NC) - si elle n'est pas utilisée, elle doit être court-circuitée à la terre.
• CLK - horloge.
• DTA - données.
• +12V - entrée de l'alimentation de l'expandeur/sortie de l'alimentation du détecteur.
• A, B - Bus RS-485


Montage

L'expandeur est conçu pour être installé dans des locaux fermés avec une humidité normale.
