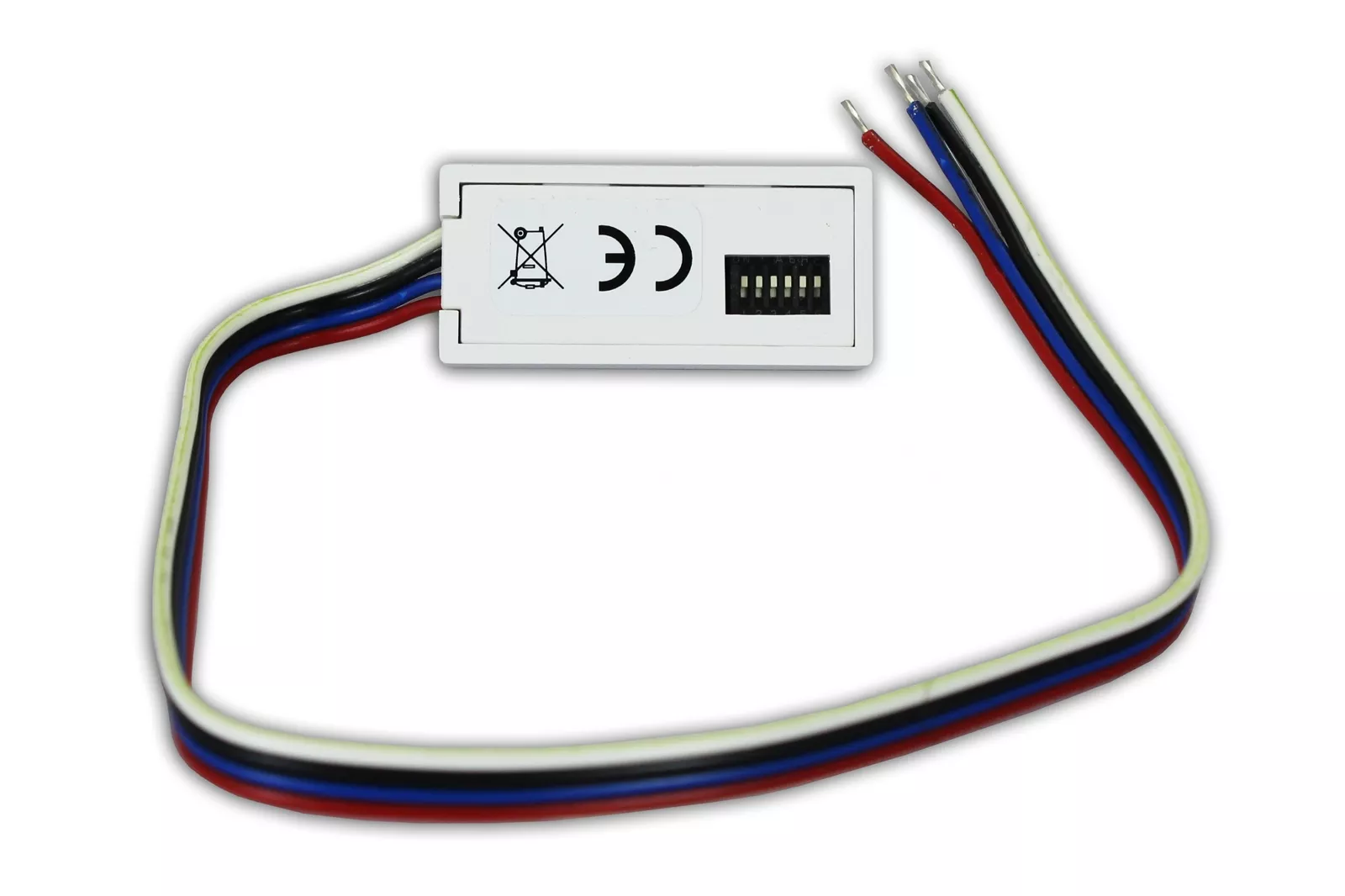

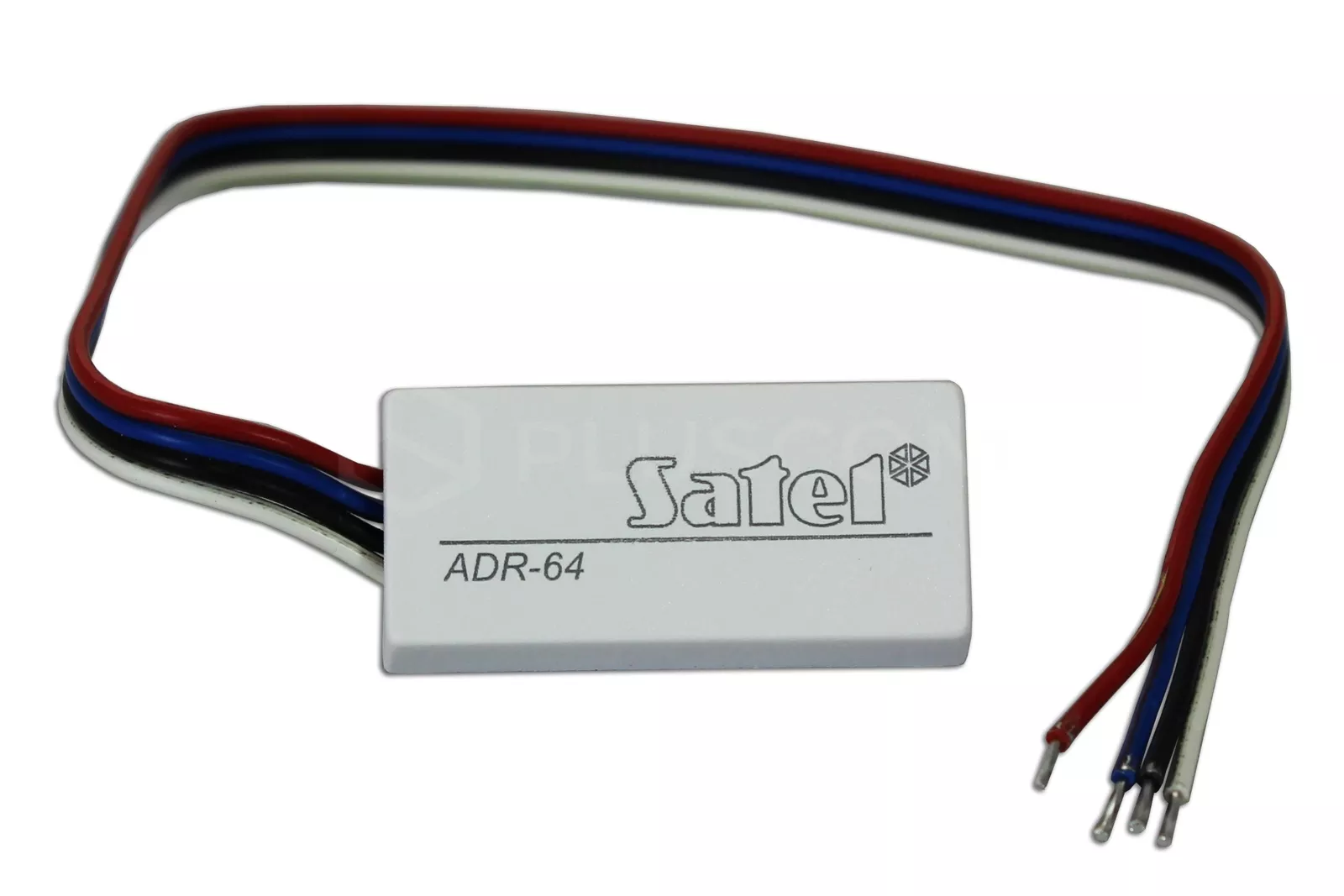

Satel CA-64ADR-MOD Module d'adressage
Le module CA-64 ADR-MOD est un dispositif utilisé pour remplacer un détecteur typique d'alarme typique (NO, NC) en détecteur adressable.
Ces détecteurs coopèrent avec l'extenseur de zones adressables CA-64 ADR.
Le module peut être monté à l'intérieur d'un boîtier de détecteur (dimensions : 37/17/8mm).
Fonctionnement du module
La masse COM est appliquée à l'entrée NC/NO (fil bleu) via les contacts (C,NC) du détecteur. Le module, par transmission numérique, via le fil INT (couleur noire) informe l'expandeur de l'état des contacts du détecteur (court-circuités/ouverts). L'expandeur, à son tour, interprète les données reçues et, en fonction des réglages programmés, envoie des informations sur l'état de la zone à la centrale. L'état des contacts de chaque détecteur est testé plusieurs fois par seconde.
Raccordement du module à un détecteur
La distance maximale entre le détecteur et l'extenseur CA-64 ADR peut être de 1000m. Les détecteurs, ainsi que les modules, doivent être alimentés par la sortie POW de l'expandeur. La masse commune du détecteur et l'alimentation du module CA-64 ADR-MOD doivent être connectées à l'expandeur par des fils séparés.
Connexion sans contrôle d'autoprotection
Les bornes TMP du détecteur doivent être connectées à un circuit d'autoprotection séparé. Le type de zone à raccorder doit être programmé comme NO ou NC, en fonction du type de détecteur raccordé.
