Détecteur de mouvement numérique GRAPHITE PET est destiné à être utilisé dans les pièces où, pendant le temps d'attente du système d'alarme, ils peuventanimaux. Il ne réagit pas aux mouvements des animaux pesant jusqu'à 15 kg. une résistance élevée aux interférences et aux fausses alarmes.

Le détecteur utilise un double élément pyroélectrique. Un mécanisme numérique avancé de compensation de la température permet de travailler dans une large gamme de températures.

Parmi les autres caractéristiques du détecteur figurent une mémoire d'alarme et la possibilité d'allumer et d'éteindre la LED à distance.

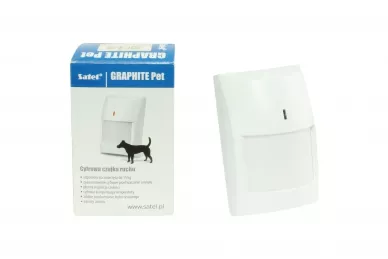

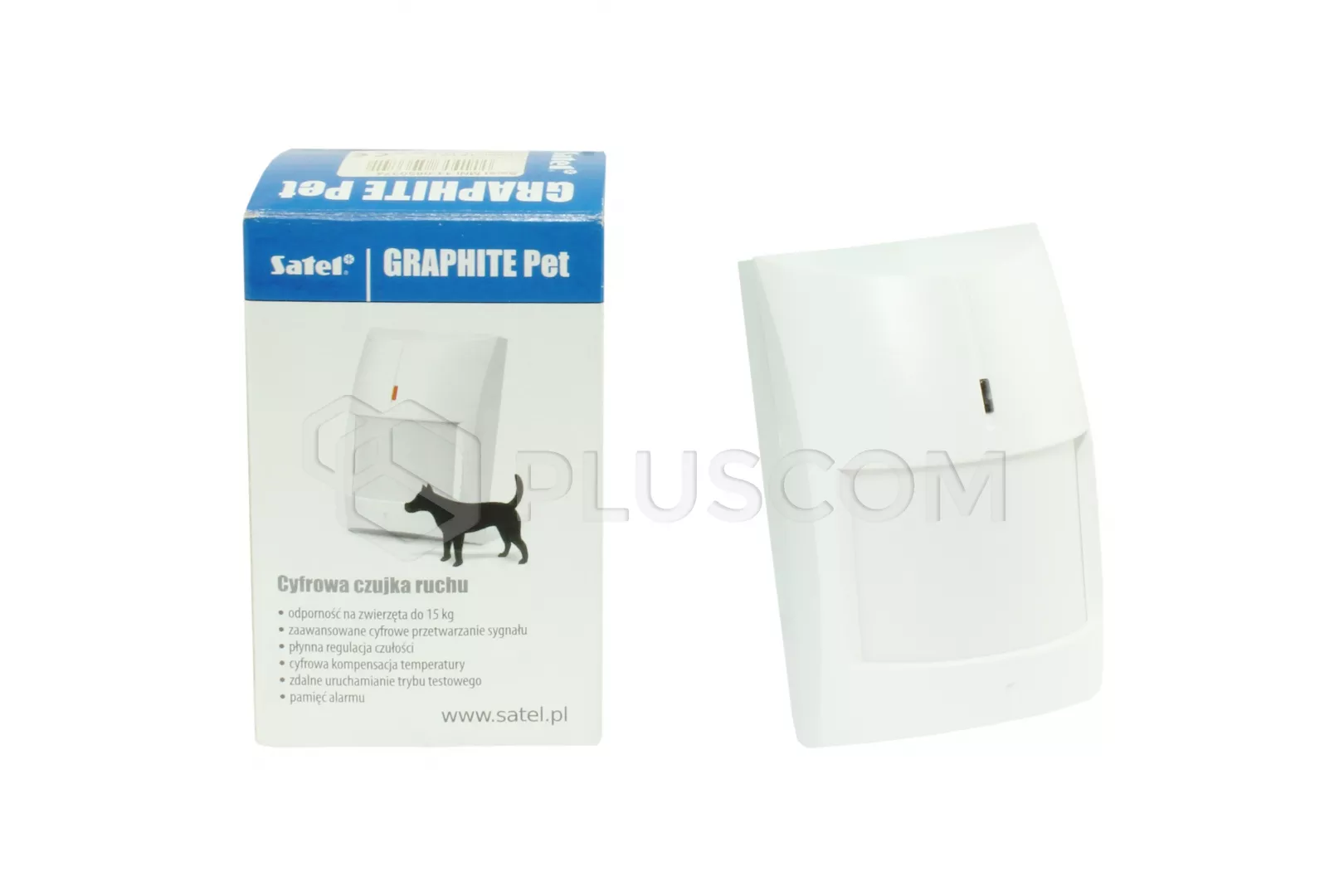

Satel GRAPHITE Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

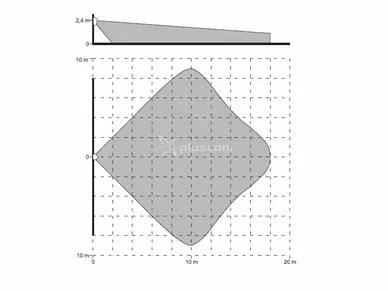

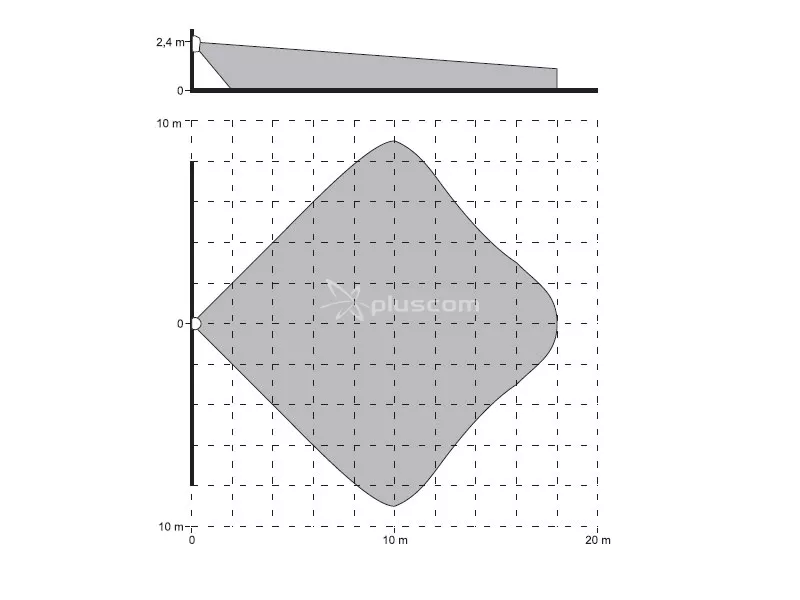

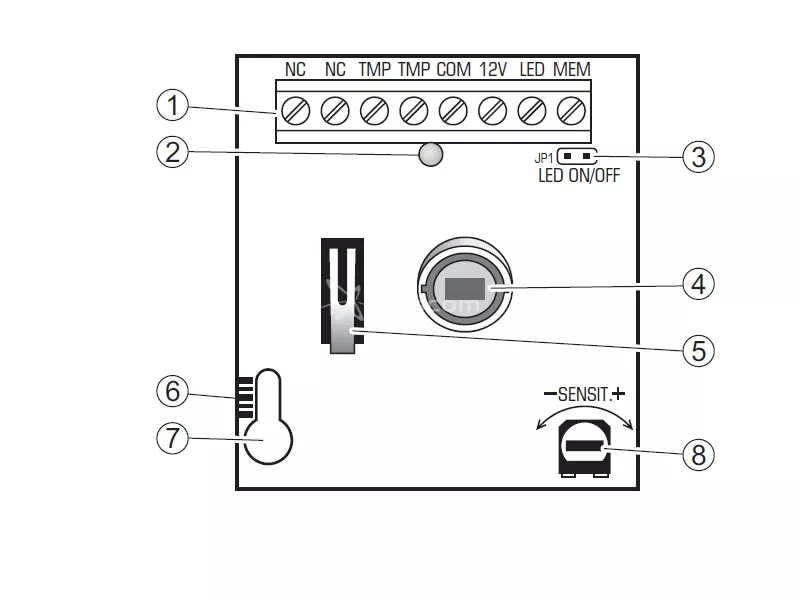

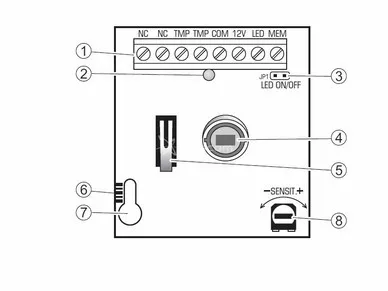

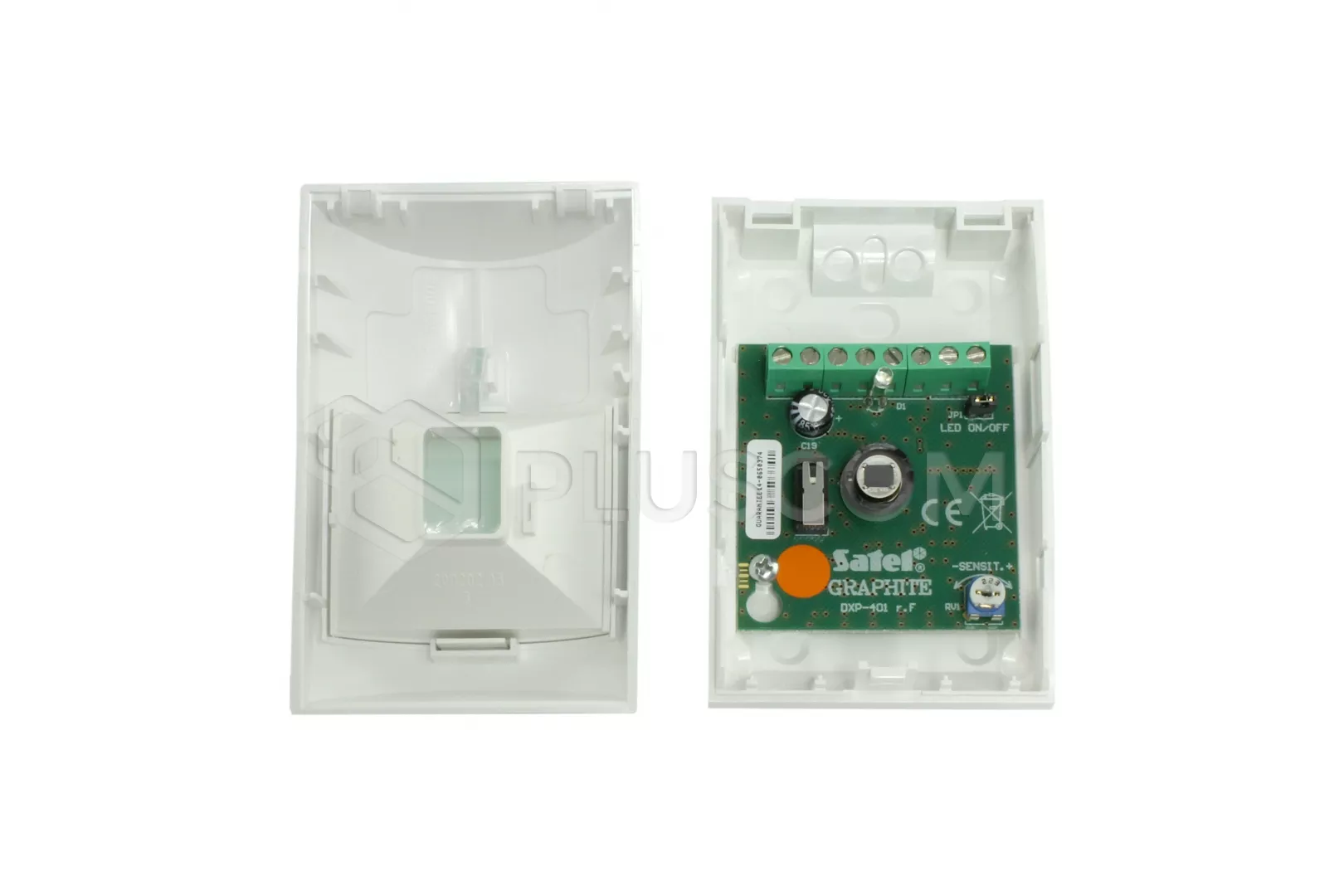

Explication de la figure :

1. terminaux :
   • NC - relais (NC).
   • TMP - contact d'autoprotection.
   • COM - terre.
   • 12V - entrée d'alimentation.
   • LED - permet d'allumer ou d'éteindre la LED à distance si le cavalier des broches ON/OFF de la LED est retiré. La LED indiquera les violations lorsque l'entrée LED est jumperée à la maison. Une sortie de type OC du panneau de contrôle peut être utilisée pour contrôler l'entrée. comme un INDICATEUR DE MODE D'AFFAIRES ou un INTERRUPTEUR BISTABLE.
   • MEM - entrée contrôlant la mémoire des alarmes. Une sortie de panneau de contrôle de type OC programmée comme INDICATEUR doit être connectée à l'entrée. Si l'entrée est court-circuitée à la terre et que le détecteur enregistre un mouvement - déclenchant ainsi une alarme - la LED signale la mémoire d'alarme en clignotant. L'indication de la mémoire d'alarme continue jusqu'à ce que l'entrée soit à nouveau court-circuitée à la terre. La déconnexion de l'entrée de la terre (désarmement) n'efface pas la mémoire d'alarme.
2. LED. S'allume en rouge pendant env. Cela permet à l'installateur de vérifier le fonctionnement du détecteur et de déterminer approximativement la zone protégée. Le clignotement de la LED indique la mémoire de l'alarme.
3. Broches ON/OFF de la LED. L'insertion du cavalier active la signalisation par LED quel que soit l'état de l'entrée LED.
4. pyroélément.
5. contact d'autoprotection.
6. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
7. trou pour la vis de fixation.
8. Potentiomètre de réglage de la sensibilité du détecteur.

Pendant 30 secondes après la mise en marche, le détecteur est en état de démarrage, signalé par de brefs clignotements de la LED. Ce n'est qu'après ce délai que le détecteur passe à l'état opérationnel.

Le détecteur surveille la tension d'alimentation et l'exactitude du trajet du signal. Si la tension chute en dessous de 9 V (±5%) pendant plus de 2 secondes ou si un défaut est détecté sur le trajet du signal, le détecteur signale le défaut par l'activation du relais d'alarme et par l'allumage continu de la LED. La signalisation du défaut se poursuit pendant toute la durée du défaut.

Satel GRAPHITE Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

Mise en service

1. Mettez l'appareil sous tension (la LED clignote pour indiquer l'état de démarrage).
2. Lorsque le détecteur entre en état de fonctionnement (la LED cesse de clignoter), effectuez un test de la portée du détecteur, c'est-à-dire vérifiez qu'un mouvement dans la zone surveillée déclenche le relais d'alarme et que la LED s'allume. Pendant le test, les broches ON/OFF de la LED doivent être fermées ou l'entrée de la LED doit être court-circuitée à la terre.
3. Si nécessaire, modifiez la sensibilité du détecteur.
