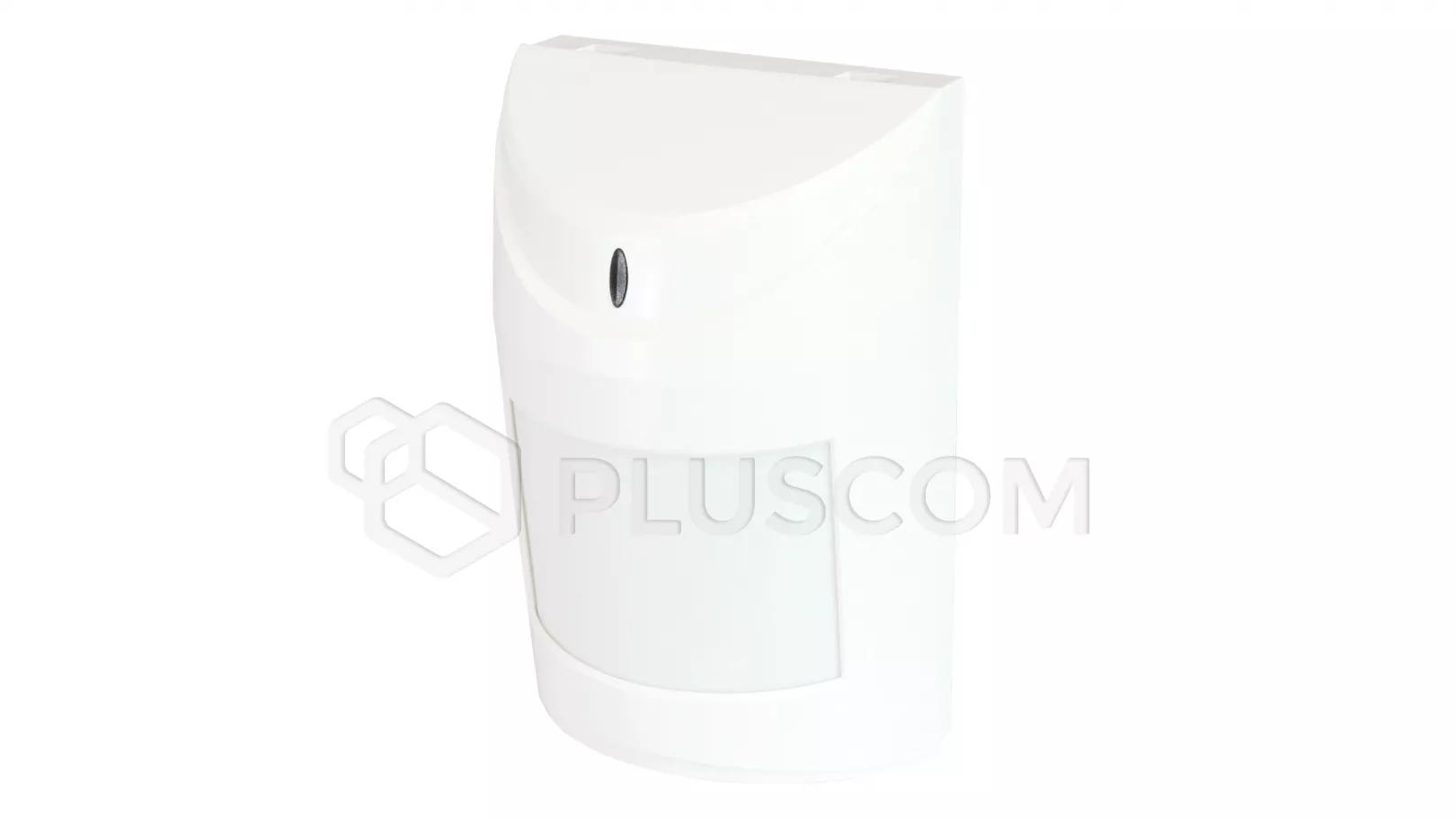

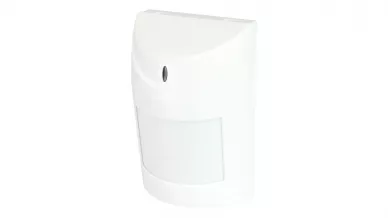

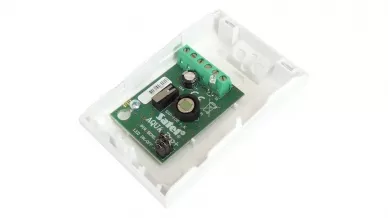

Le détecteur AQUA PRO, entièrement numérique et basé sur un microprocesseur, se distingue par ses caractéristiques suivantes haute sensibilité et immunité aux interférences. Le mécanisme numérique avancé de compensation de la température permet de travailler dans une large gamme de températures.
Le détecteur utilise un élément pyroélectrique quadruple. Le processeur effectue l'analyse du signal de sortie : valeur et quantitatif.
Le détecteur est équipé de d'une fonction de pré-alarme. La pré-alarme est signalée par un bref clignotement de la LED lorsque des changements ne répondant pas aux critères d'alarme sont enregistrés dans la zone protégée par le détecteur. La sensibilité de la pré-alarme dépend de la sensibilité du détecteur réglée sur les broches. L'apparition fréquente de pré-alarmes peut déclencher une alarme.
Pendant 30 secondes après la mise sous tension, le détecteur est en état de démarrage, ce qui est indiqué par un clignotement rapide de la LED. Ce n'est qu'une fois ce délai écoulé que le détecteur passe à l'état opérationnel.
Le détecteur surveille la tension d'alimentation. Si la tension chute en dessous de 9 V (±5%) pendant plus de 2 secondes, il signale la défaillance par l'activation du relais d'alarme et par l'allumage continu de la LED. Le rétablissement de la tension à un minimum de 9 V (±5%) désactive l'indication de défaut.
Composants de l'ensemble
- Détecteur

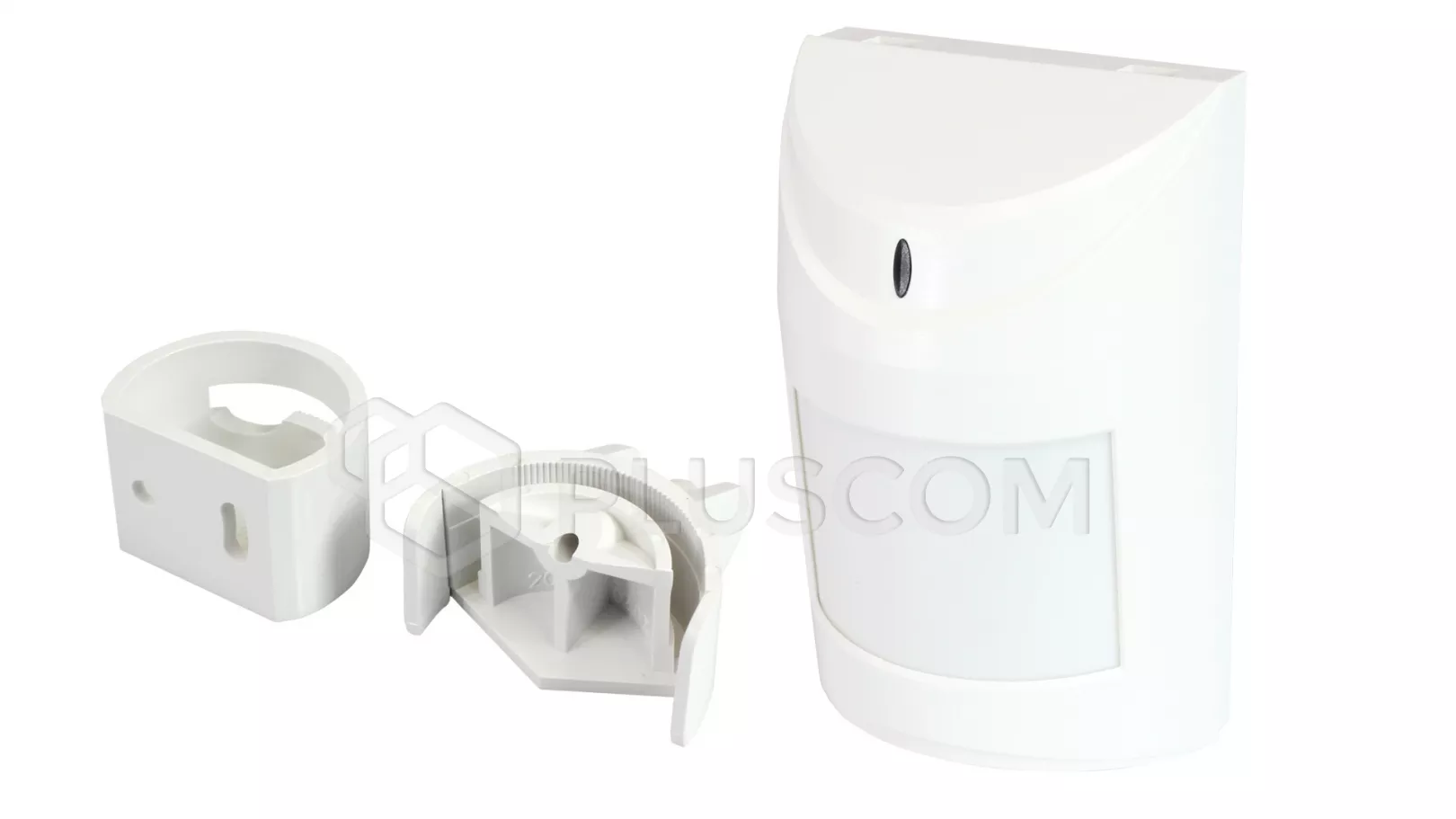

- Support d'inclinaison
- Boulons d'expansion
- Manuel
Satel AQUA Pro Détecteur numérique PIR

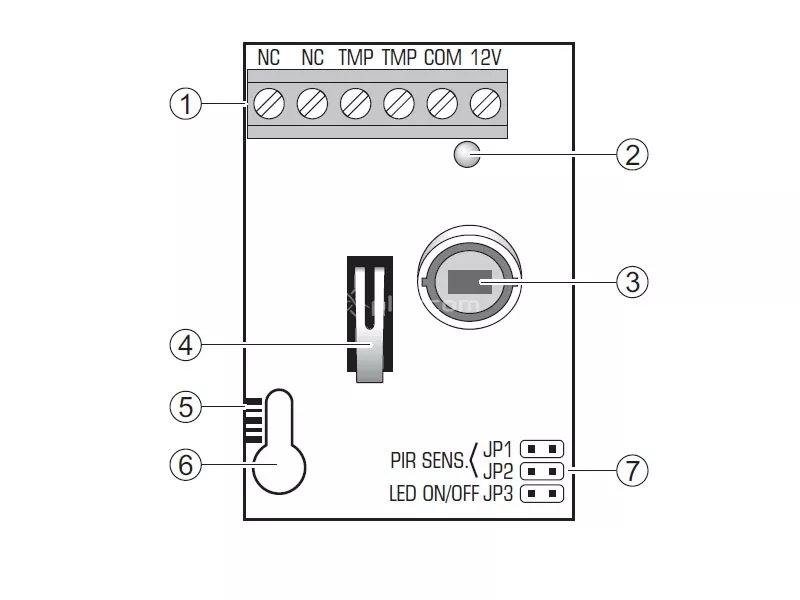

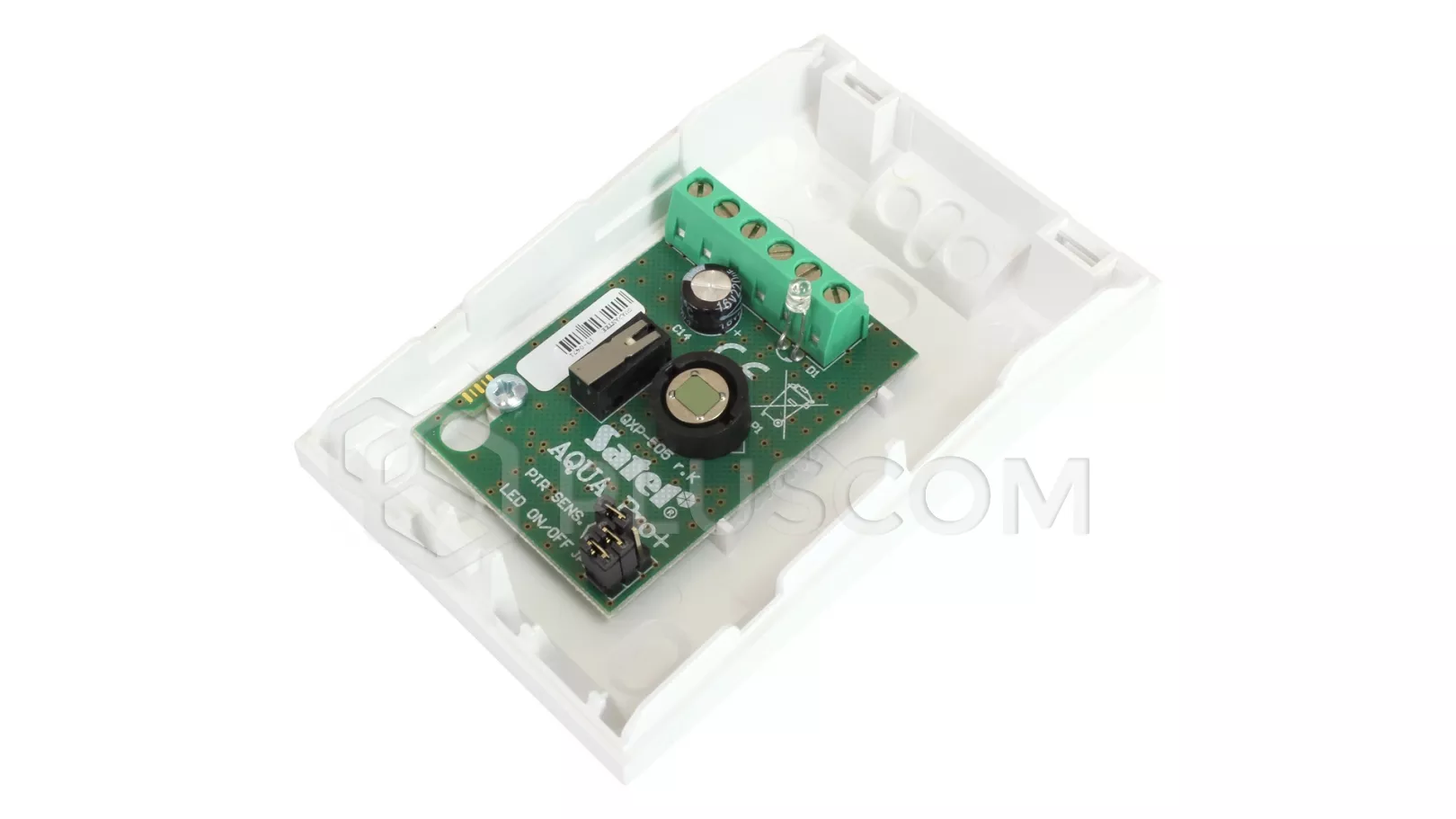

Explication du dessin :
- terminaux :
- NC - relais (NC)
- TMP - contact d'autoprotection
- COM - terre
- 12V - entrée d'alimentation
- LED rouge indiquant :
- pré-alarmee - clignotement bref (env. 120 ms) ;
- alarm - s'allume pendant 2 secondes ;
- état de démarrage - clignote rapidement ;
- faible tension d'alimentation - s'allume en rouge.
- pyroélément.
- contact d'autoprotection.
- échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
- trou pour la vis de fixation.
- broches pour la configuration du détecteur :
- PIR SENS. - Détermination de la sensibilité du détecteur ;
- LED ON/OFF - activation/désactivation de la signalisation par LED.
Lentille
Le détecteur est équipé d'une lentille très grand angle (EWA). Il est possible d'acheter et d'installer un objectif ayant des caractéristiques différentes (portée, nombre de faisceaux, angle de vue).

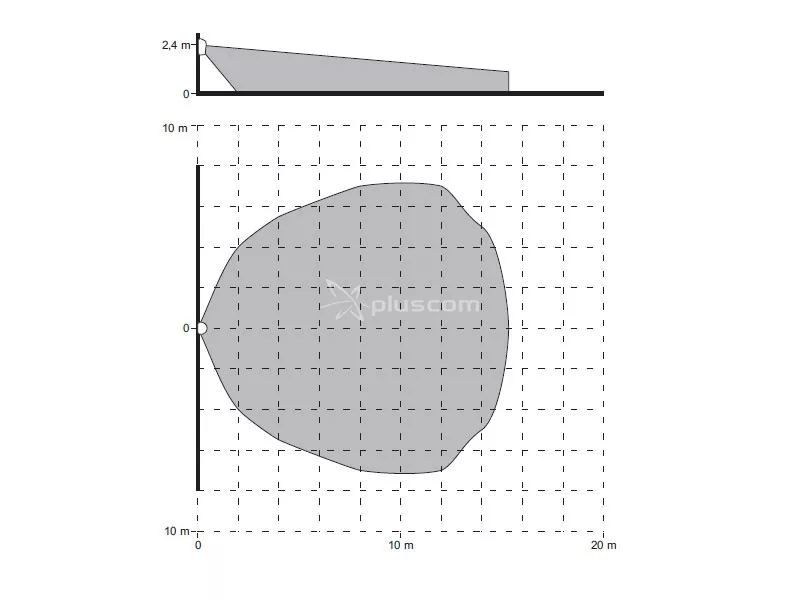

Zone de détection
Satel AQUA Pro Détecteur numérique PIR
La zone de fonctionnement du détecteur doit être choisie en fonction de la taille de la pièce dans laquelle il sera installé. La taille de la pièce dans la direction principale du détecteur ne doit pas être inférieure à 1/3 de la portée nominale du détecteur. Un mauvais choix de lentille peut entraîner une sensibilité excessive et provoquer de fausses alarmes.
Méthode de positionnement
Satel AQUA Pro Détecteur numérique PIR

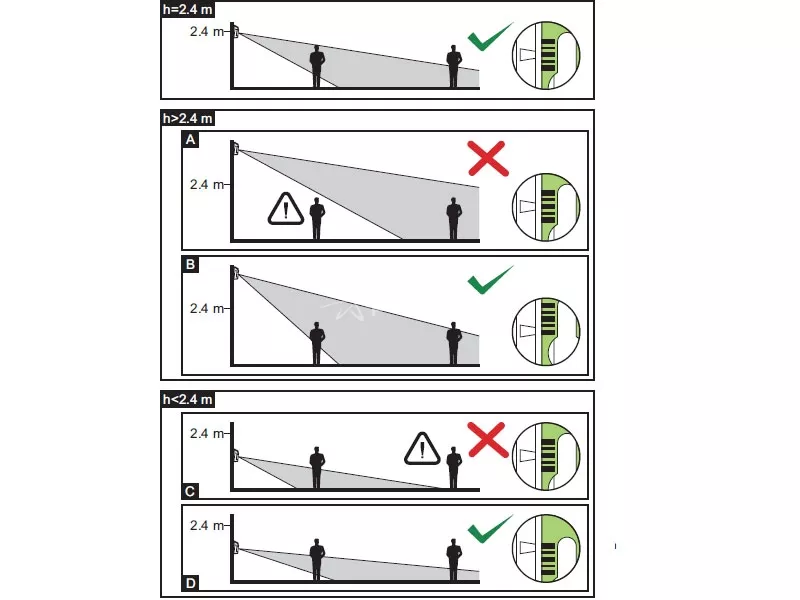

L'effet de la hauteur de montage sur la zone observée par le détecteur et la façon dont la carte électronique est positionnée pour optimiser cette zone.
En fonction de la hauteur de montage, la ligne centrale de l'échelle doit être située :
- en face de l'indicateur sur le boîtier (hauteur de montage 2,4 m),
- au-dessus de l'indicateur (hauteur de montage supérieure à 2,4 m - exemple B)
- ou en dessous de l'indicateur (montage inférieur à 2,4 m - exemple D).
Montage
- Ouvrir le boîtier.
- Retirer la carte électronique.
- Prévoir des passe-fils pour les vis et les câbles dans le panneau arrière du boîtier.
- Faire passer le câble par le trou réalisé.
- Connecter les câbles aux bornes appropriées.
- Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
- Fermez le boîtier du détecteur.
