Satel AQUA Luna Détecteur numérique PIR avec fonction d'éclairage

Propriétés

1. Pyroélément double.
2. Algorithme numérique pour la détection des mouvements.
3. Analyse du signal du double pyroélément : valeur et quantité.
4. Fonction de pré-alarme.
5. Compensation numérique de la température.
6. Jeu de diodes électroluminescentes assurant la fonction d'éclairage.
7. Commutation à distance de l'éclairage.
8. Indication de faible tension d'alimentation (chute de tension - moins de 9 V ±5%).

Composants de l'ensemble

• Détecteur
• Support d'inclinaison
• Boulons d'expansion
• Manuel

Satel AQUA Luna Détecteur numérique PIR avec fonction d'éclairage

Satel AQUA Luna Détecteur numérique PIR avec fonction d'éclairage

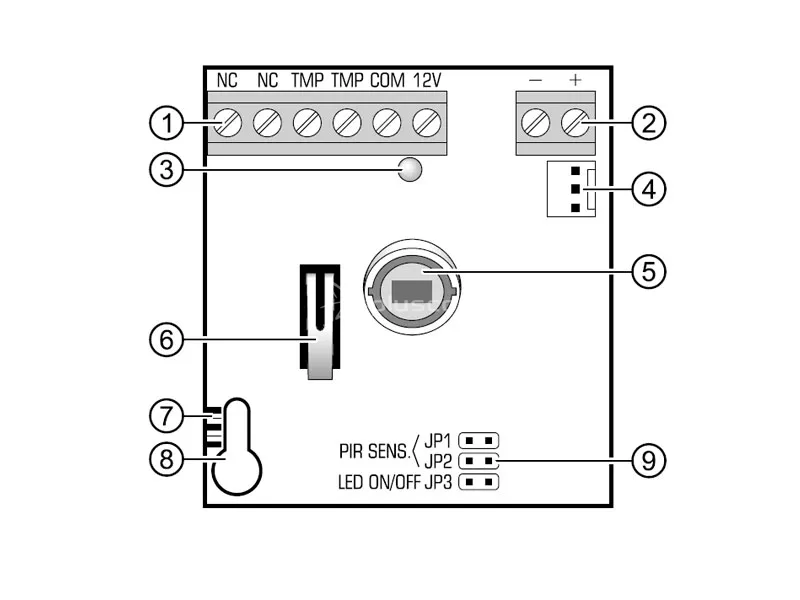

Description du dessin :

1. terminaux :
   • NC - relais (NC)
   • TMP - contact d'autoprotection
   • COM - terre
   • 12V - entrée d'alimentation
2. des bornes pour la connexion du signal de commande de l'éclairage. Il est possible d'utiliser une sortie de panneau de commande programmée, par exemple, pour la commande. La sortie de l'unité de commande programmée, par exemple, en tant qu'INTERRUPTEUR MONO (à allumer pour une durée programmée, par exemple : 1 heure) peut être utilisée. Après violation d'un détecteur). Si une sortie de type OC est utilisée, elle doit être connectée à la borne "-" (tension +12 V à la borne "+"). Si une sortie à courant élevé est utilisée, elle doit être connectée à la borne "+" (à la masse de la borne "-").
3. indication de la LED rouge :
   • pré-alarmee - clignotement bref (env. 120 ms) ;
   • alarm - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
   • faible tension d'alimentation - sur
4. une prise pour la connexion de DEL assurant la fonction d'éclairage.
5. pyroélément.
6. contact d'autoprotection.
7. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
8. trou pour la vis de fixation.
9. broches pour la configuration du détecteur :
   • PIR SENS. - Détermination de la sensibilité du détecteur
   • LED ON/OFF - activation/désactivation de la signalisation par LED. La signalisation est activée lorsque les broches sont court-circuitées.

Satel AQUA Luna Détecteur numérique PIR avec fonction d'éclairage

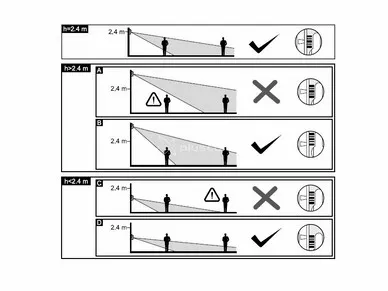

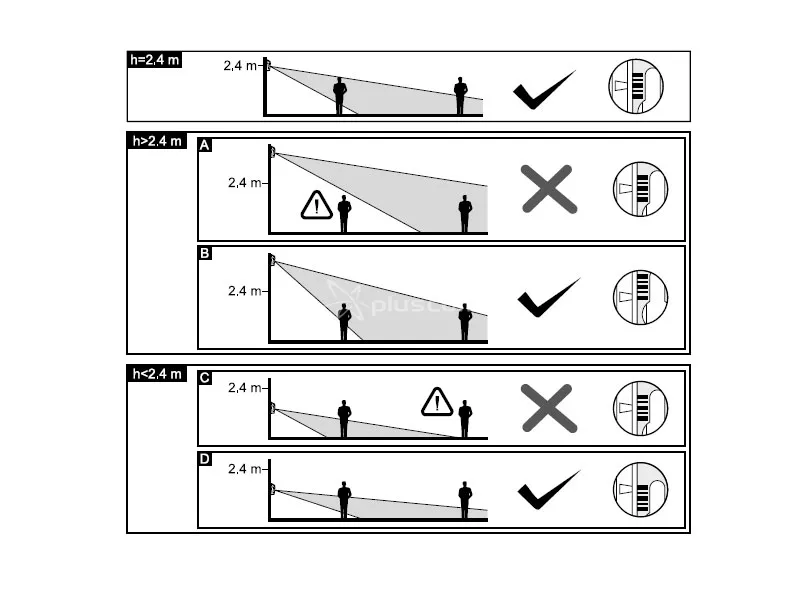

En fonction de la hauteur de montage, le trait central de la graduation doit être :

• en face de l'indicateur sur le boîtier (montage à une hauteur de 2,4 m),
• au-dessus de l'indicateur (montage à une hauteur supérieure à 2,4 m - exemple B)
• ou en dessous de l'indicateur (montage à une hauteur inférieure à 2,4 m - exemple D).

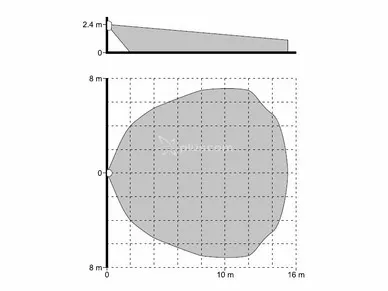

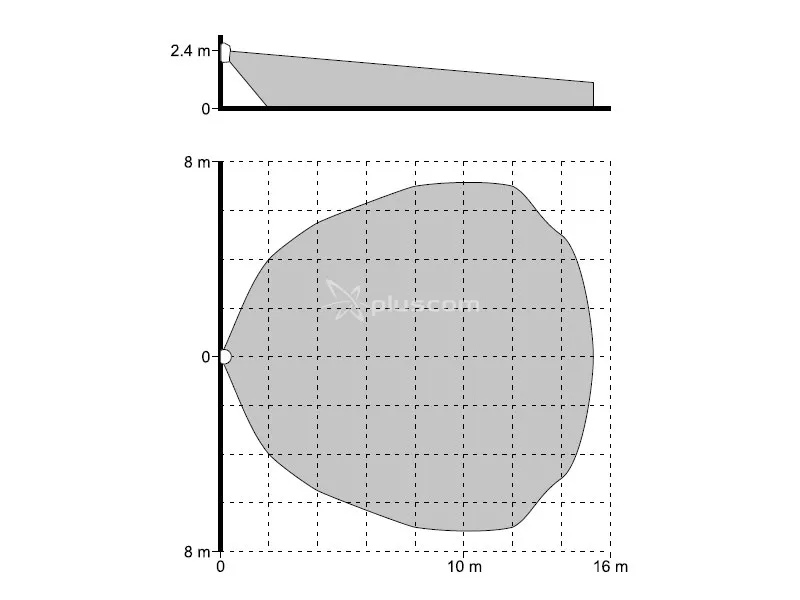

La lentille EWA montée en standard sur le détecteur peut être remplacée par une autre lentille :

• LR - longue portée avec contrôle de la zone de reptation : portée de 30 m ; largeur du faisceau principal en fin de portée de 3 m.
• VB - rideau vertical : portée 22,5 m ; largeur de la poutre en fin de portée 2,2 m.

Satel AQUA Luna Détecteur numérique PIR avec fonction d'éclairage

Montage

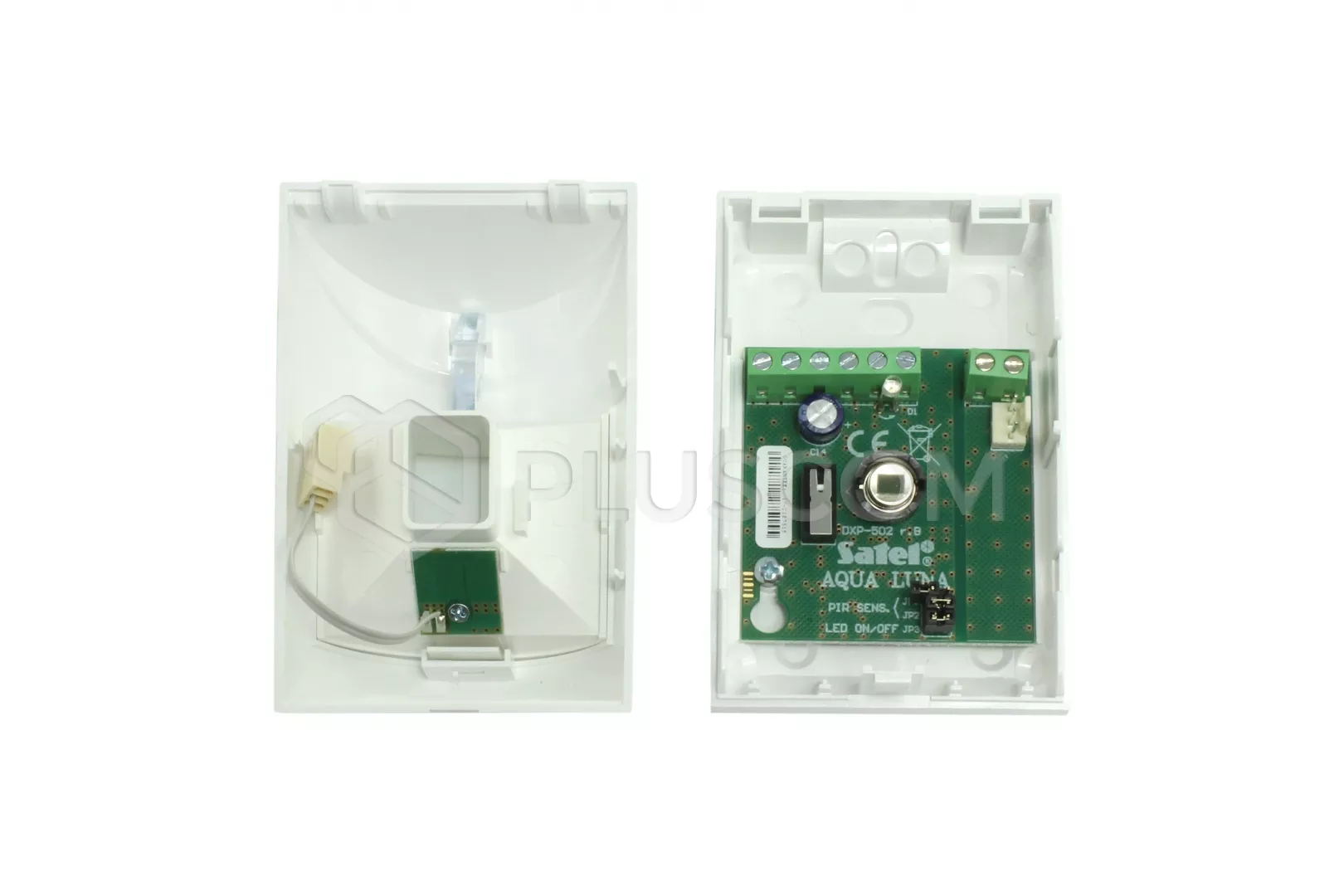

1. Ouvrir le boîtier et déconnecter les LED assurant la fonction d'éclairage de la prise sur la carte électronique.
2. Retirer la carte électronique.
3. Faire des trous pour les vis et les câbles dans la base du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer la base du boîtier au mur ou au support fourni.
6. Fixez la carte électronique en tenant compte de la hauteur à laquelle le détecteur est monté.
7. Connecter les fils aux bornes appropriées.
8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
9. Connectez les LEDs assurant la fonction d'éclairage à la prise de la carte électronique et fermez le boîtier du détecteur.
