Alimentation du tampon APS-30 est conçue pour les systèmes d'alarme, d'interphonie et de vidéo. La régulation automatique de la tension, le contrôle par microprocesseur de l'état de charge et la déconnexion automatique de la batterie en cas de décharge excessive permettent d'utiliser la batterie plus longtemps sans risquer de l'endommager.
De plus, le circuit de la batterie a d'un fusible T3,15 A.
L'alimentation est dotée d'une protection contre les courts-circuits et les surcharges. Elle est équipée de d'une indication optique de l'état du réseau et de la batterie et de la batterie, ainsi que du processus de charge de la batterie.
Les défauts détectés peuvent également être signalés par un signal sonore. La transmission d'informations sur les défaillances au système d'alarme est rendue possible par deux sorties supplémentaires de type OC.
Grâce à l'utilisation d'un circuit d'alimentation à impulsions à haut rendement énergétique, les pertes thermiques sont minimisées, ce qui accroît la fiabilité. Il est recommandé d'utiliser une batterie de 12 V, d'une capacité de 17 Ah, avec l'unité d'alimentation.

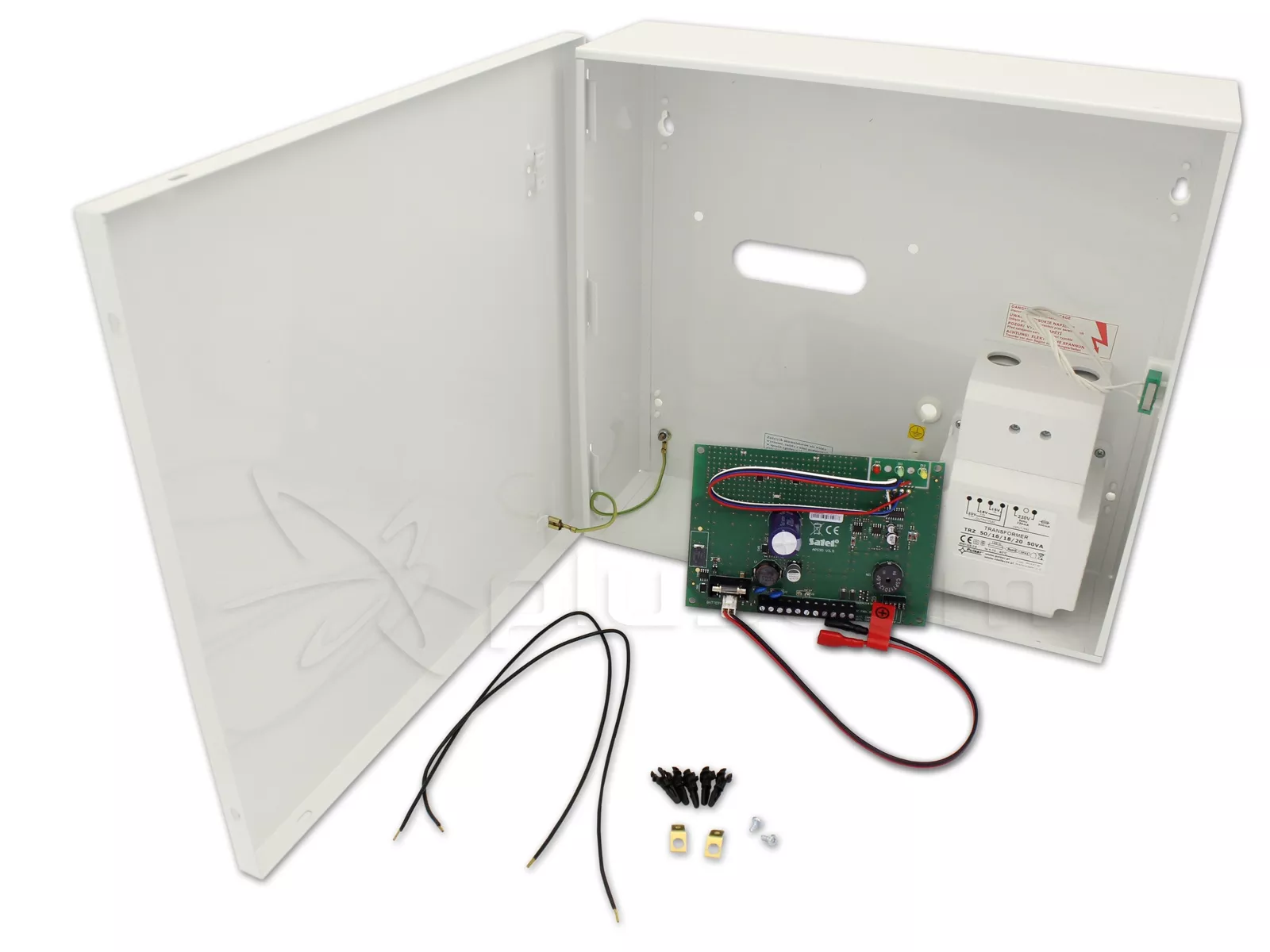

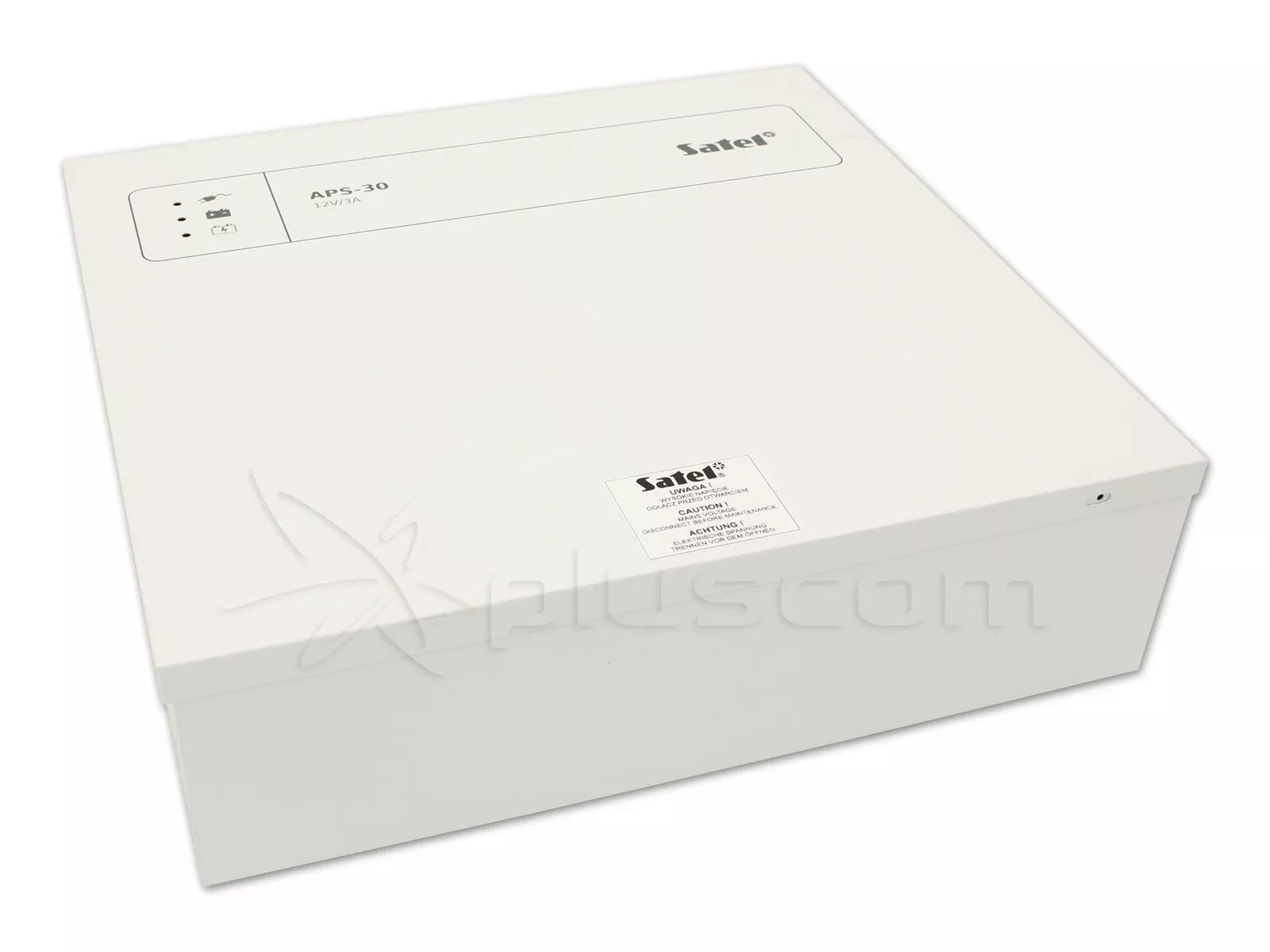

Satel APS-30 12V 3A alimentation tampon avec boîtier

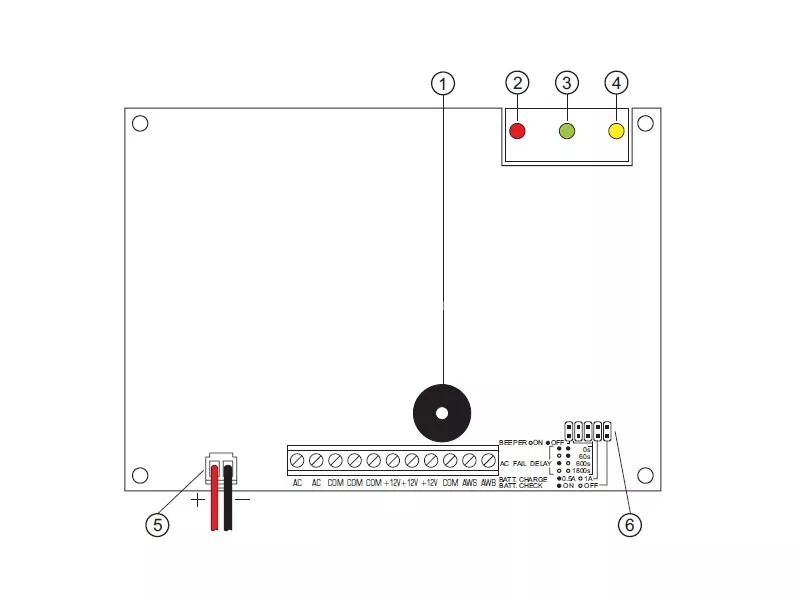

Description du dessin
- buzzer. Indique les échecs.
- DEL RÉSEAU (rouge). Indique la présence d'une tension CA sur les bornes CA.
- LED BATTERIE (vert). Signale la présence d'une batterie.
- Témoin de CHARGE (jaune). S'allume pendant la charge de la batterie et le test d'état de charge de la batterie.
- câbles de connexion de la batterie (rouge + ; noir -).
- broches de réglage des paramètres de fonctionnement de l'unité d'alimentation.
Installation
Avant de procéder à l'installation, il faut établir le bilan de charge de l'alimentation. En fonctionnement normal, la somme des courants consommés par les consommateurs et du courant de charge de la batterie ne doit pas dépasser la capacité de l'alimentation (3 A).
Le bloc d'alimentation doit fonctionner avec une connexion permanente au réseau électrique. C'est pourquoi il convient de se familiariser avec l'installation électrique du bâtiment avant de commencer le câblage. Pour l'alimentation de l'unité, choisissez un circuit où la tension sera présente en permanence. Ce circuit doit être protégé par un fusible approprié.
