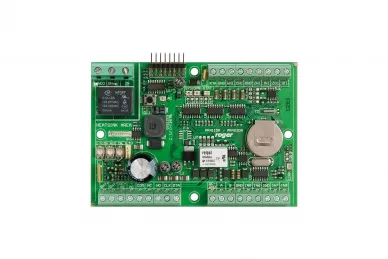

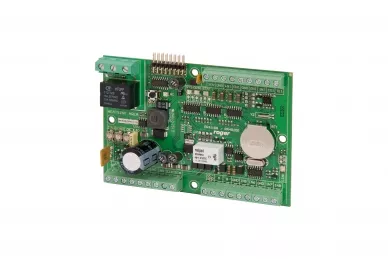

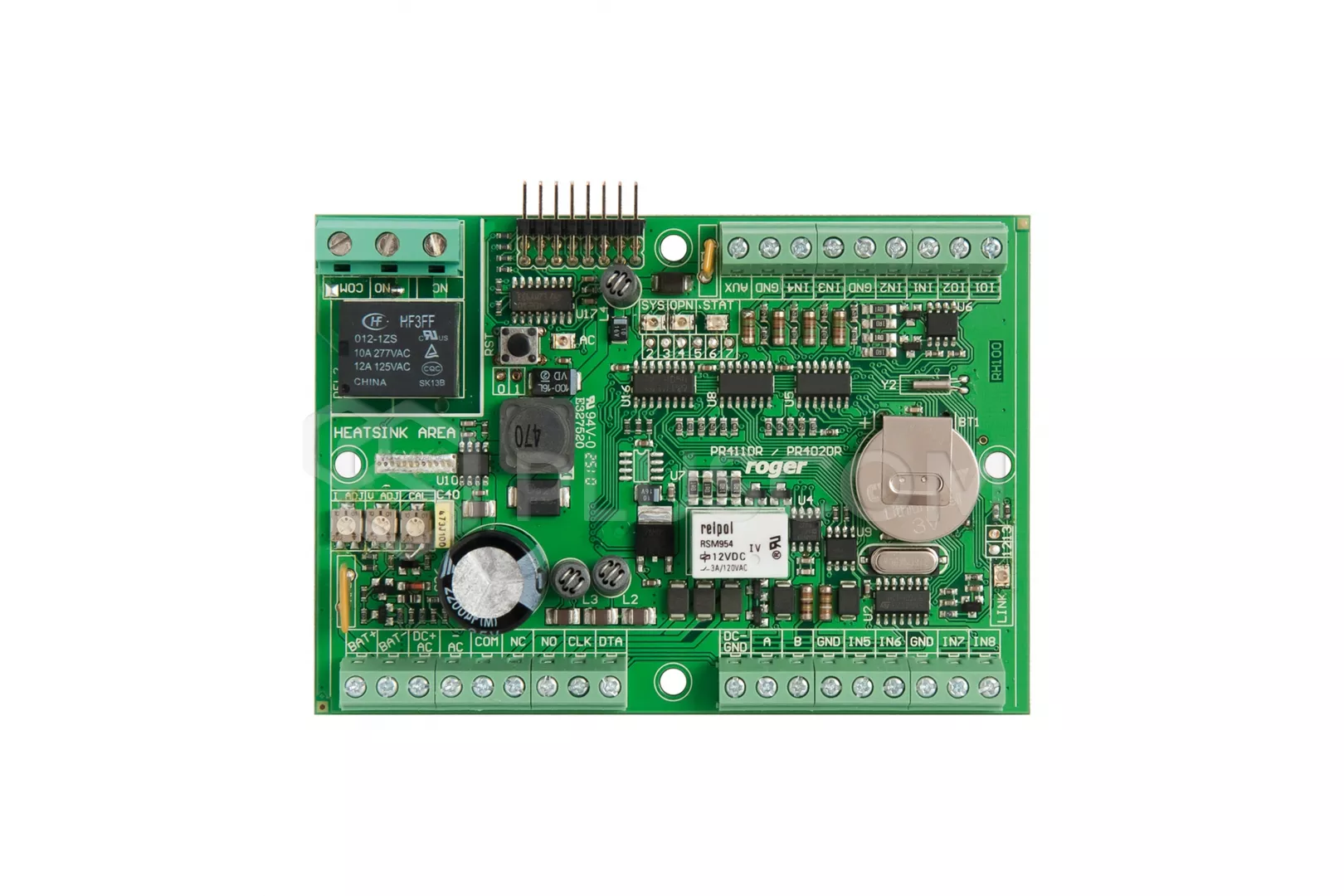

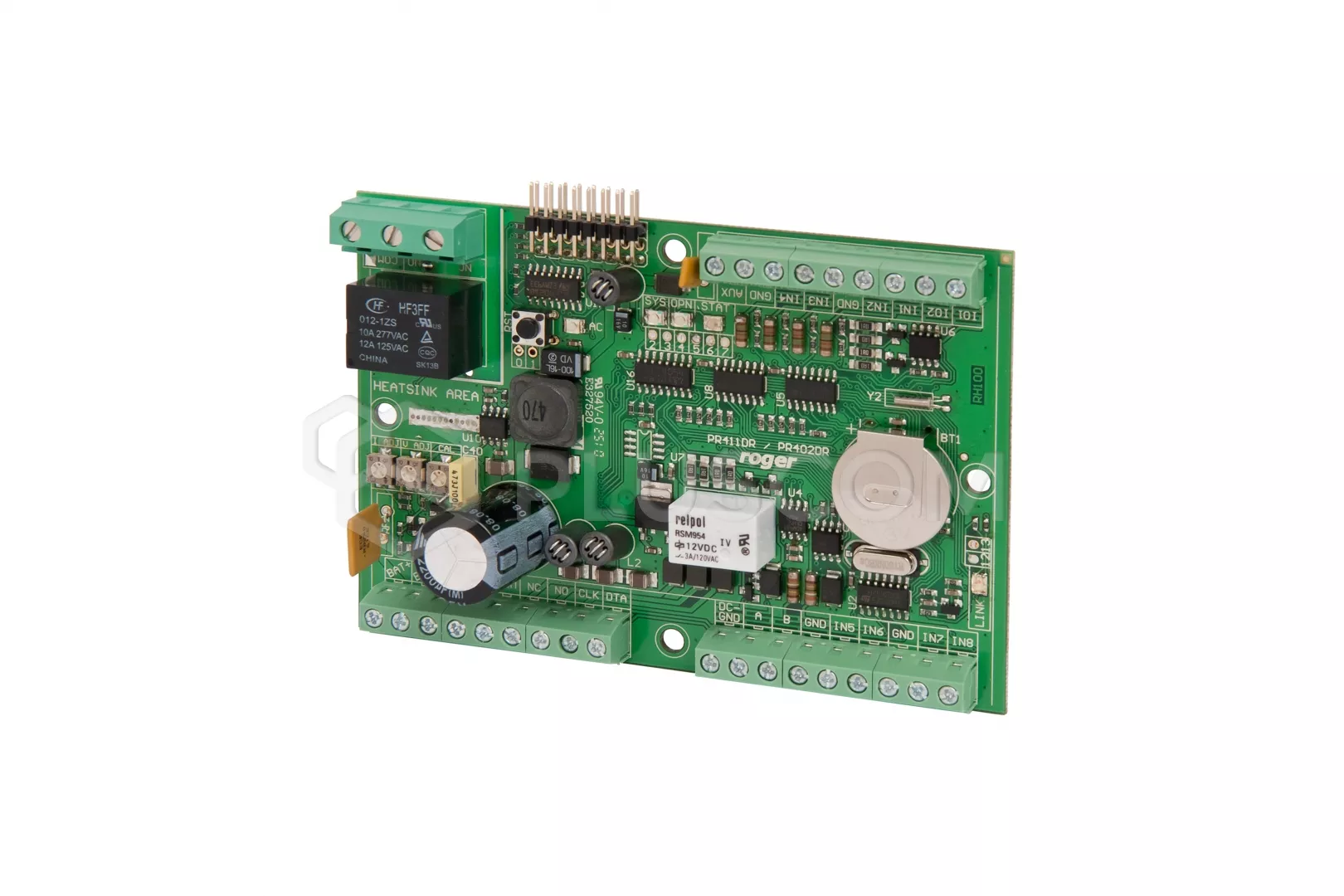

Roger PR402DR-BRD Module électronique du contrôleur PR402DR

Roger PR402DR-BRD Module de contrôle électronique

Le PR402DR-BRD peut fonctionner comme une unité de contrôle d'accès autonome. Dans ce mode, il supervise les deux côtés de la porte sans avoir besoin de communiquer avec des dispositifs maîtres. Les événements sont enregistrés dans la mémoire tampon interne du contrôleur et les fonctions temporelles sont contrôlées par son horloge interne. Le module peut également fonctionner dans un système de contrôle d'accès en réseau intégré avec le CPR32-SE-BRD.

Le système de contrôle d'accès basé sur le module PR402DR-BRD peut être géré localement via les ports série COM/USB ou à distance via un réseau informatique WAN/LAN.

Le PR402DR-BRD dispose d'une alimentation tampon intégrée de 1,5 A. Il peut coopérer avec 1 ou 2 lecteurs de la série PRT (Roger) ainsi qu'avec d'autres standards (Wiegand 26..66 bit, Magstripe, Clock&Data et autres).

Les principales caractéristiques du module sont les suivantes

• 8 lignes d'entrée NO/NC programmables
• 2 sorties transistor programmables 1 A
• 1 sortie relais programmable 1,5 A/30 VDC
• 1 sortie relais programmable 5 A/230 VAC
• batterie sèche au gel de 13,8 V avec un courant d'alimentation d'environ 1,5 A. 300 mA comme batterie de secours
• communication via RS485
• toute topologie de bus de communication
• prise en charge d'un maximum de 4 000 utilisateurs
• 99 horaires
• 250 groupes d'accès
• 32 000 événements dans la mémoire tampon interne
• Anti-passback local et global
• intégration avec le système d'alarme via les lignes E/S
• possibilité de connecter un expandeur d'E/S de type XM-2
• modes de porte :
• • normal
  • verrouillée
  • déverrouillé
  • sous conditions Débloqué
• Modes d'identification : Carte ou PIN, Carte et PIN, Carte uniquement, PIN uniquement
• Fonction bi-utilisateur, mode d'identification double et autres fonctions KD avancées
• mise à jour rapide des droits d'utilisateur en moins de 5 secondes par contrôleur dans le système
• gestion du système via WAN/ LAN, ou port série COM/USB
• possibilité de diviser le système en sous-systèmes
• configuration simultanée des sous-systèmes (le nombre de sous-systèmes n'augmente pas le temps de transmission des paramètres)
• contrôle d'accès dans les ascenseurs (nécessite des modules XM-8)

PARAMÈTRES TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC (admissible 10-15VDC)
  • nominale 18VAC (17-22VAC admissible)
  • 24VDC nominal (22-26VDC autorisé)
• consommation moyenne de courant 100mA
• entrées NO/NC programmables : 8
• sorties relais programmables : 2
• sorties transistor programmables : 2
• classe environnementale : I
• degré de protection : IP20
• température de travail : 5°C ~ 40°C
• poids : env. 100g
• dimensions : 80x115x28 mm
