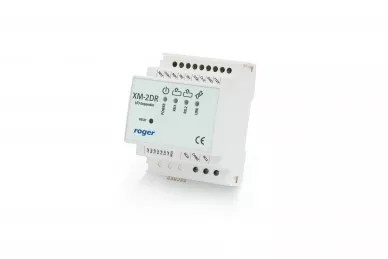

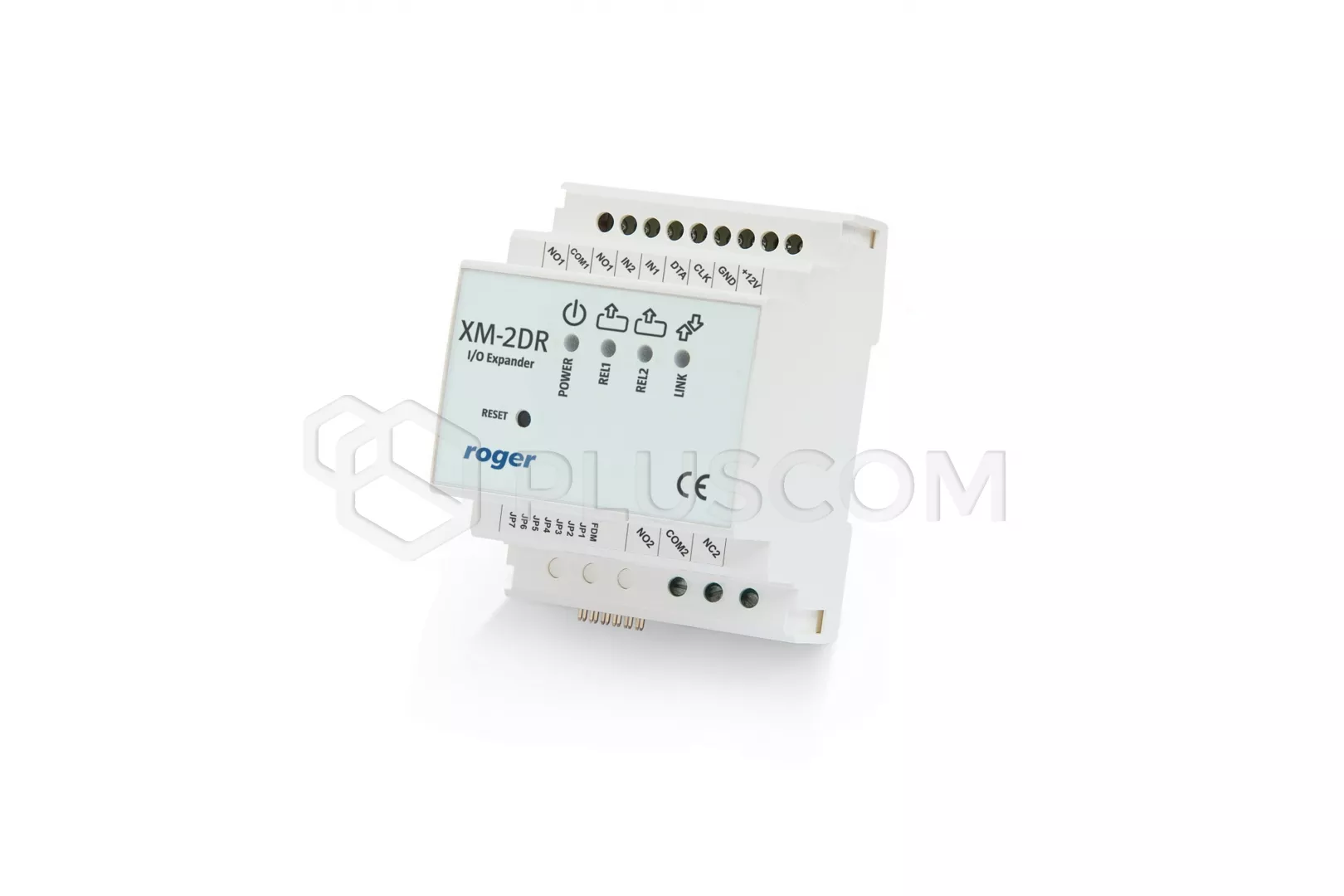

Roger XM-2DR Expandeur d'E/S dans un boîtier pour rail DIN

Roger XM-2DR Expandeur d'E/S dans un boîtier pour rail DIN

Le XM-2DR est un module d'extension d'E/S. Il dispose de deux lignes d'entrée double face et de deux sorties relais avec contacts NO/NC isolés avec les charges suivantes :

• 1,5 A/30 VDC
• 5 A/30 VDC

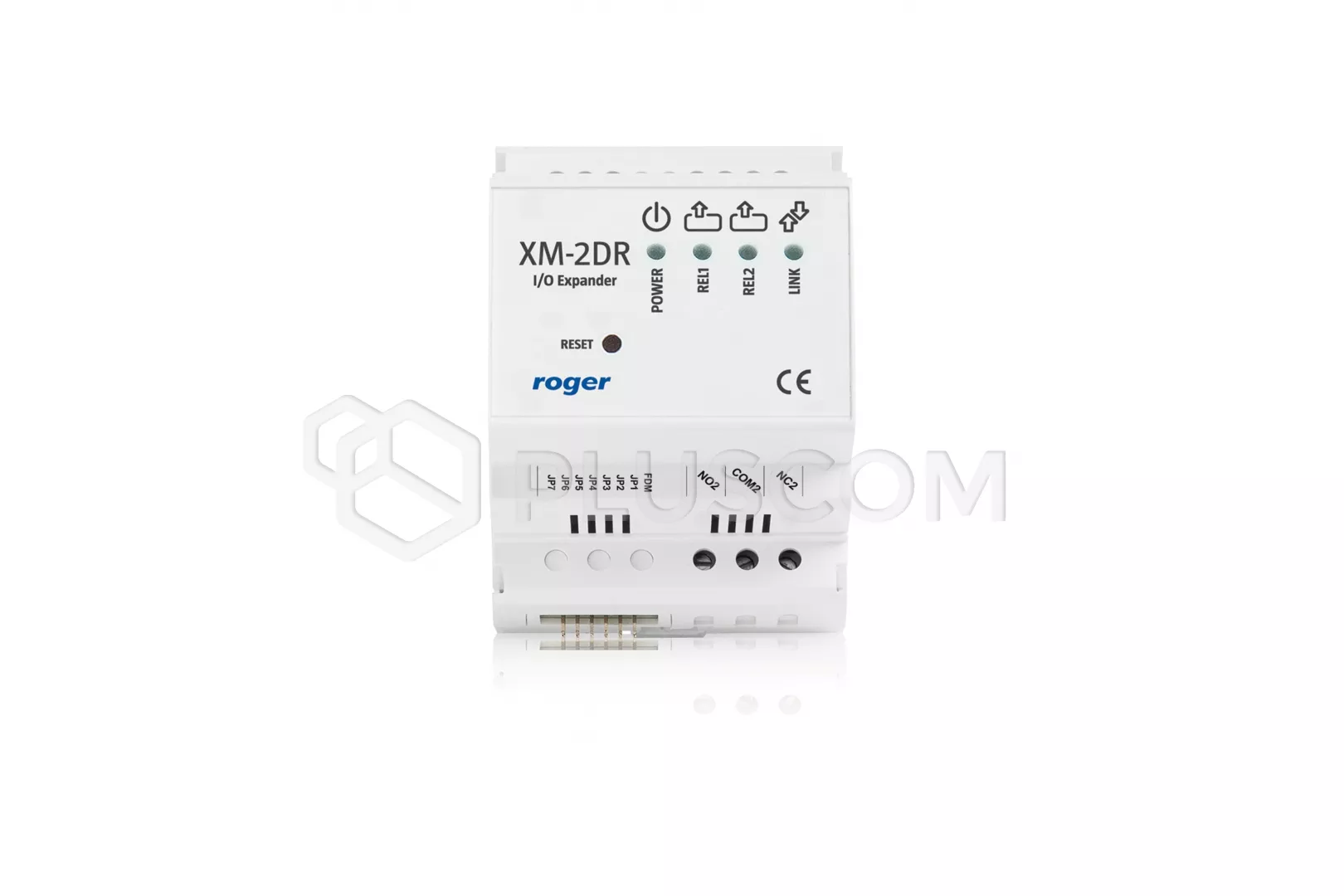

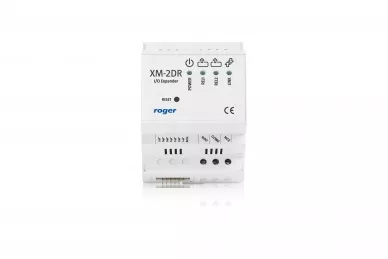

Sur la face avant du boîtier, l'expandeur dispose de quatre voyants lumineux, dont deux indiquent l'état actuel des sorties relais, le voyant LINK indique l'état des sorties relais et le voyant Power peut prendre quatre états :

• état - signification
• allumé en permanence - fonctionnement normal de l'appareil
• clignote 2 fois par seconde - pas de communication avec l'appareil parent
• clignote 10 fois par seconde - tension d'alimentation trop faible
• deux clignotements courts répétés toutes les 2 secondes - défaillance de la mémoire du microprocesseur

Le dispositif est exclusivement dédié aux systèmes qui utilisent le protocole de communication RACS CLK/DTA et peut également fonctionner en mode autonome.

DONNÉES TECHNIQUES :

• tension d'alimentation nominale du module :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation de courant :
• • 25mA - avec les deux relais désactivés
  • 110 mA - avec les deux relais sous tension
• sortie relais avec un contact NO/NC 1,5 A/30 VDC
• sortie relais avec un contact NO/NC 5 A/30 VDC
• température de fonctionnement -25°C- +60°C
• dimensions : 62x85x73mm
• poids : 110g
