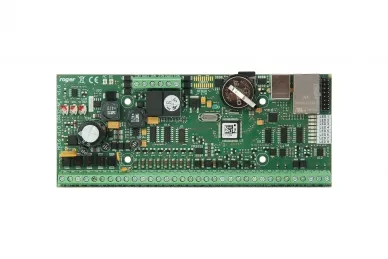

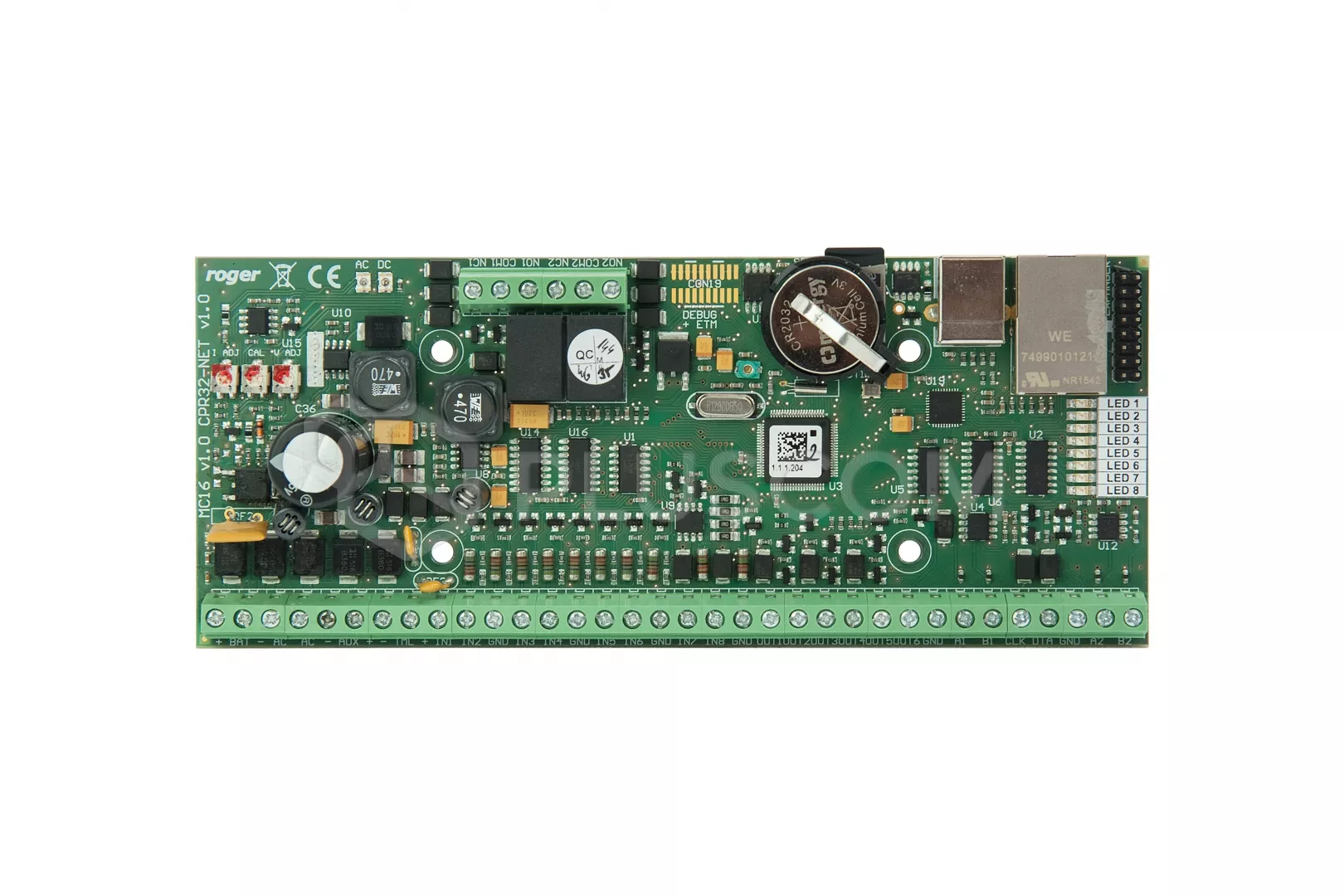

Roger MCX16-AP-8 Expandeur d'E/S avec interface APERIO


Le MCX16-AP-8 est compatible avec le module de contrôle MC16. Son rôle est d'assurer la communication entre les serrures sans fil et le contrôleur d'accès MC16. L'expandeur prend en charge 8 serrures et communique avec le contrôleur via le bus RS485 et avec le système APERIO via Ethernet (LAN). En outre, le MCX16-AP-8 met à disposition ses lignes d'entrée et de sortie.

L'expandeur est équipé de huit lignes d'entrée IN1-IN8, qui peuvent être configurées comme des entrées NO ou NC, de six sorties transistor OUT1-OUT6 de type collecteur ouvert, de deux sorties relais REL1 et REL2, fournissant chacune un contact NO/NC avec une capacité de charge de 30V/1,5A, et d'une sortie d'alimentation AUX et TML, destinée à l'alimentation d'appareils supplémentaires.

Un transformateur 230VAC/18VAC/40VA est nécessaire pour alimenter le MCX16-AP-8, cependant, en option, il peut être alimenté par 12V ou 24V DC. Dans le cas d'une alimentation 12VDC, l'expandeur ne supporte pas directement une batterie de secours et l'alimentation de secours doit être sécurisée par une alimentation externe.

Caractéristiques de l'expandeur :
  • interface pour le fonctionnement de 8 serrures sans fil APERIO (ASSA ABLOY)
  • 8 entrées NO/NC
  • 6 sorties transistorisées 12V/1,0A
  • 2 sorties relais NO/NC 30V/1,5A DC/AC
  • sorties d'alimentation 12V/1,0A et 12V/0,2A
  • Chargement de la batterie 0,3A
  • protection de la batterie contre les décharges profondes
  • rapport sur l'état de l'alimentation électrique au contrôleur d'accès

Roger MCX16-AP-8 Expandeur d'E/S avec interface APERIO

Roger MCX16-AP-8 Expandeur d'E/S avec interface APERIO


DONNÉES TECHNIQUES
  • tension d'alimentation :
    • 12VDC - admissible 10-15VDC
    • 18VAC - acceptable 17-22VAC
    • 24VDC - 22-26VDC autorisés
  • batterie : 13.8V/7Ah
  • courant de charge approx. 300mA
  • consommation de courant : 100mA à 18VAC (sans charge sur les sorties AUX/TML)
  • 8 entrées paramétriques
  • 2 sorties relais
  • 6 sorties transistor à collecteur ouvert
  • 2 sorties d'alimentation : 12VDC/0.2A (TML) et 12VDC/1A (AUX)
  • Ports RS485 : 2 ports de communication RS485
  • Port Ethernet : 1 x port de communication 10BASE-T 10/100Mb
  • distance : max. 1200 m entre le contrôleur et l'expandeur (RS485)
  • température de fonctionnement : +5°C - +40°C
  • classe d'environnement : I
  • dimensions : 72x175x30mm
  • poids : 200g
