Roger MCT82M-IO Terminal d'accès avec clavier et lignes E/S

Roge MCT82M-IO Terminal d'accès avec clavier et lignes E/S

Le MCT82M-IO est conçu pour les systèmes de contrôle d'accès du système RACS 5. Le lecteur fonctionne comme un terminal de proximité reconnaissant les utilisateurs par le biais de codes PIN et/ou de cartes de proximité MIFARE Ultralight/Classic 13,56 MHz. Il lit à la fois le numéro de série de la carte de proximité (CSN) et le numéro programmable (PCN) stocké dans les secteurs de mémoire cryptés de la carte. Le numéro de carte programmable empêche la duplication de la carte, ce qui renforce considérablement la sécurité d'utilisation.

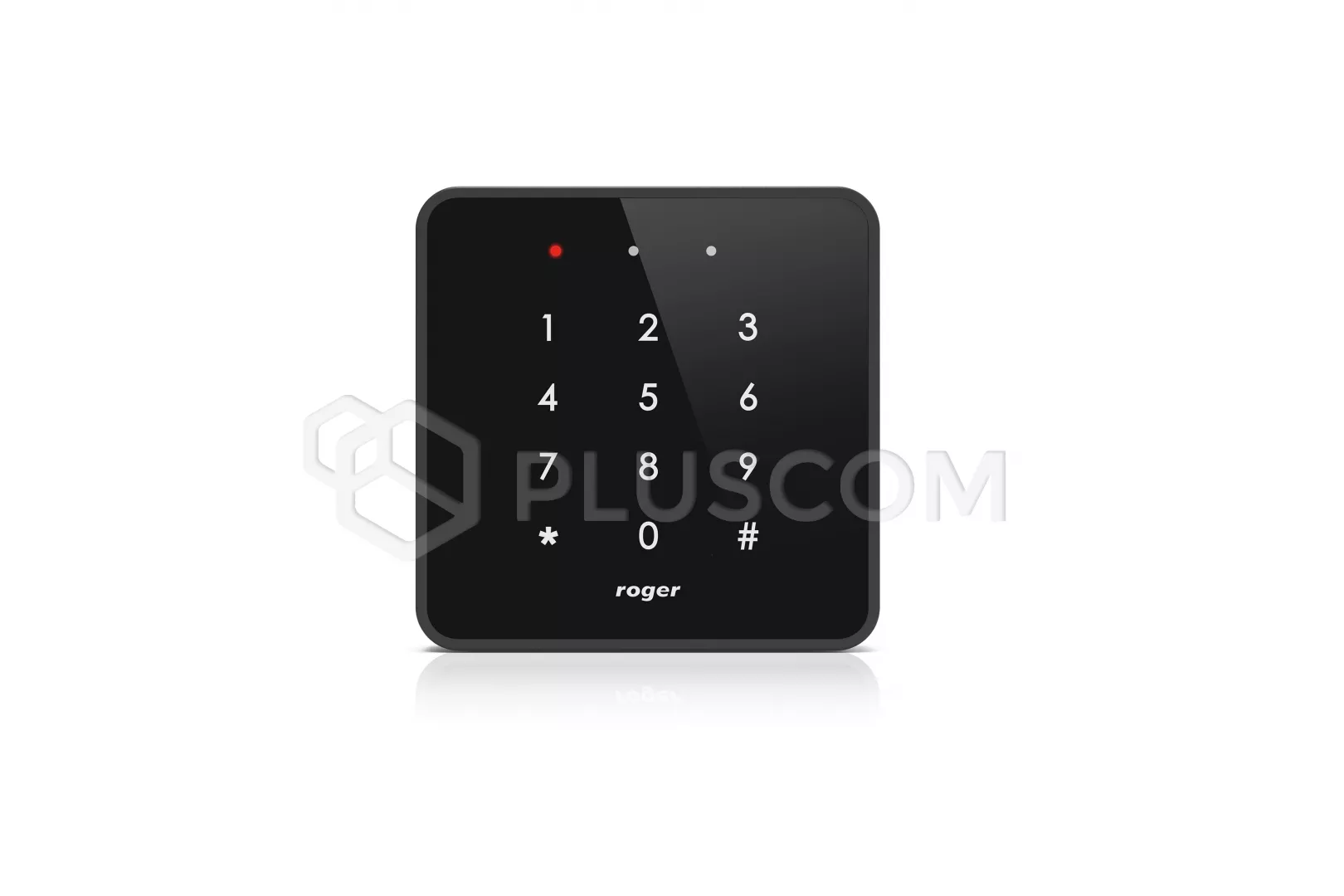

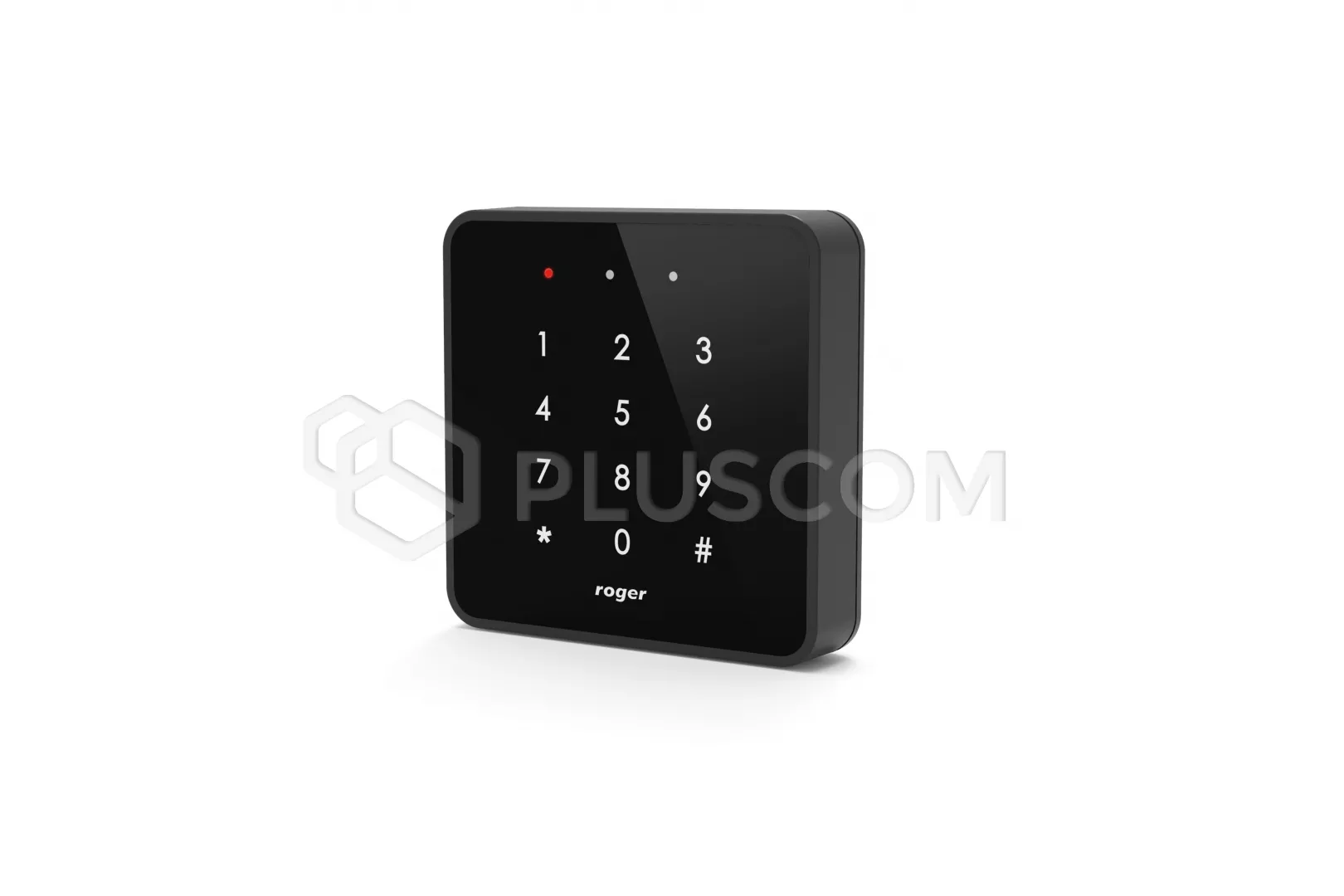

Le terminal est équipé d'un clavier numérique tactile rétro-éclairé qui peut être utilisé pour saisir les codes PIN et diverses commandes. Par défaut, la touche # est utilisée pour la validation du code PIN.
La face avant du lecteur est en verre, ce qui la rend durable et résistante aux rayures.

Le MCT82M-IO est équipé d'un ensemble de lignes d'entrée et de sortie qui, dans la plupart des cas, permet un fonctionnement complet du passage sans utiliser les entrées et sorties situées sur le contrôleur d'accès ou le module d'extension. Le terminal fournit trois lignes d'entrée NO/NC, deux sorties transistor et une sortie relais.

La communication du terminal avec le contrôleur d'accès est assurée par le bus RS485, auquel peuvent être connectés jusqu'à 16 dispositifs du système RACS 5 au total.
Il nécessite une alimentation en courant continu dans la plage 11-15V, qui peut être fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, le contrôleur d'accès MC16 (sortie d'alimentation TML) ou par une unité d'alimentation séparée.

CARACTÉRISTIQUES

• terminal d'accès pour le système RACS 5
• lecture des cartes MIFARE Ultralight/Classic à 13,56 MHz
• clavier tactile avec rétro-éclairage
• 3 indicateurs LED
• 3 entrées
• 2 sorties transistorisées
• 1 sortie relais
• prise en charge des entrées paramétriques
• Possibilité de double câblage des entrées
• haut-parleur intégré
• Interface RS485
• Capteur de sabotage
• IP41

Sur la face avant du boîtier, le MCT82M-IO dispose de trois indicateurs LED, qui sont utilisés pour signaler les fonctions intégrées et peuvent en outre être programmés à la discrétion de l'utilisateur pour signaler d'autres fonctions disponibles dans le système dans le cadre d'une configuration de haut niveau (VISO).

SPÉCIFICATIONS TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant 60mA
•

• cartes : 13,56 MHz MIFARE Ultralight, Classic
• portée de lecture : jusqu'à 7 cm
• distance : jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et le lecteur
• protection anti-sabotage
• classe environnementale : II
• degré de protection : IP41
• température de travail : -10°C ~ +50°C
• dimensions : 85x85x22mm
• poids : approx. 100g
