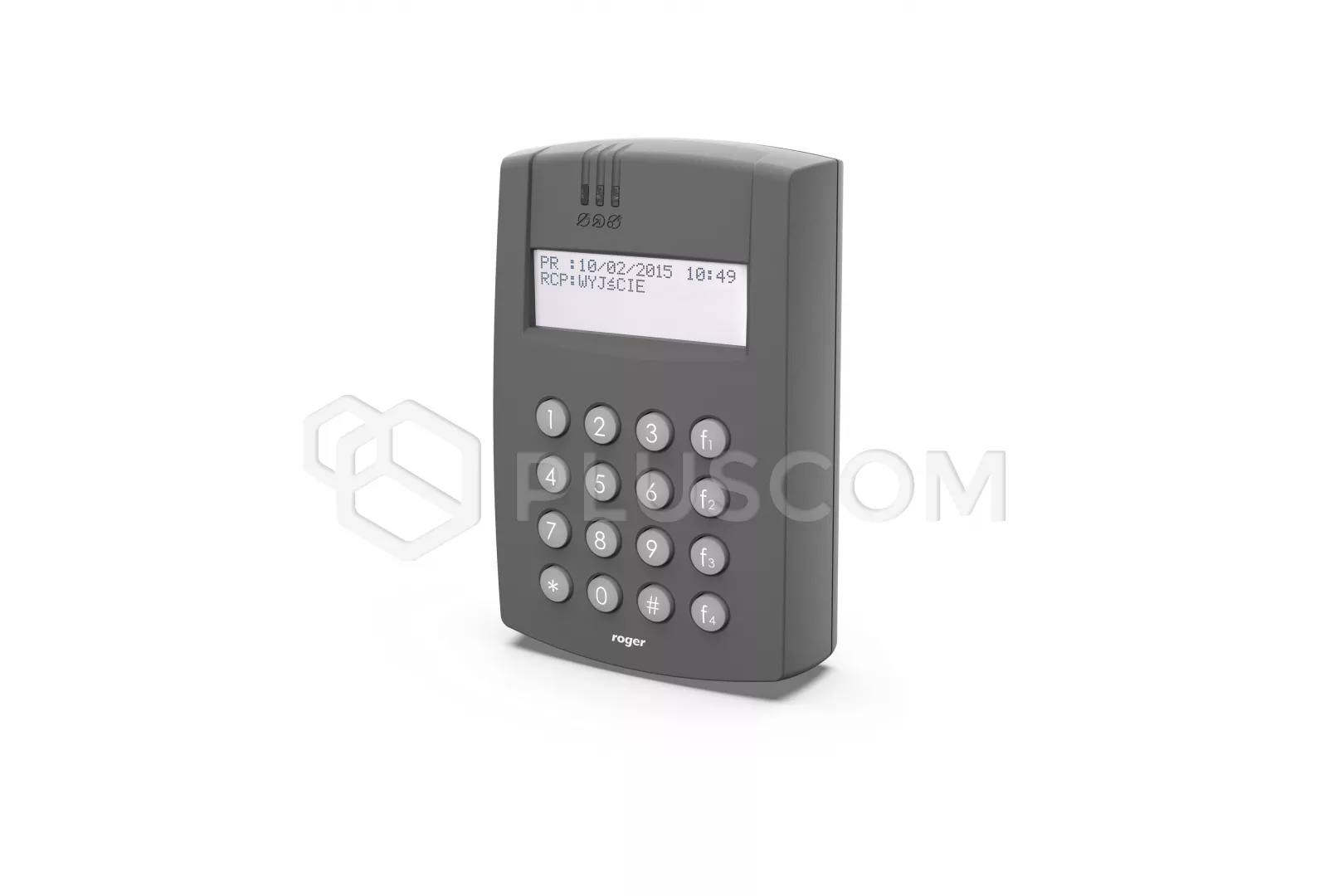

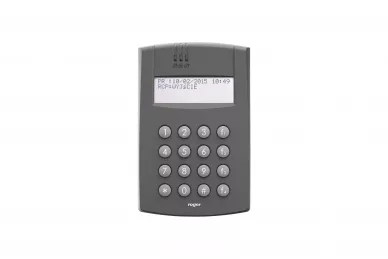

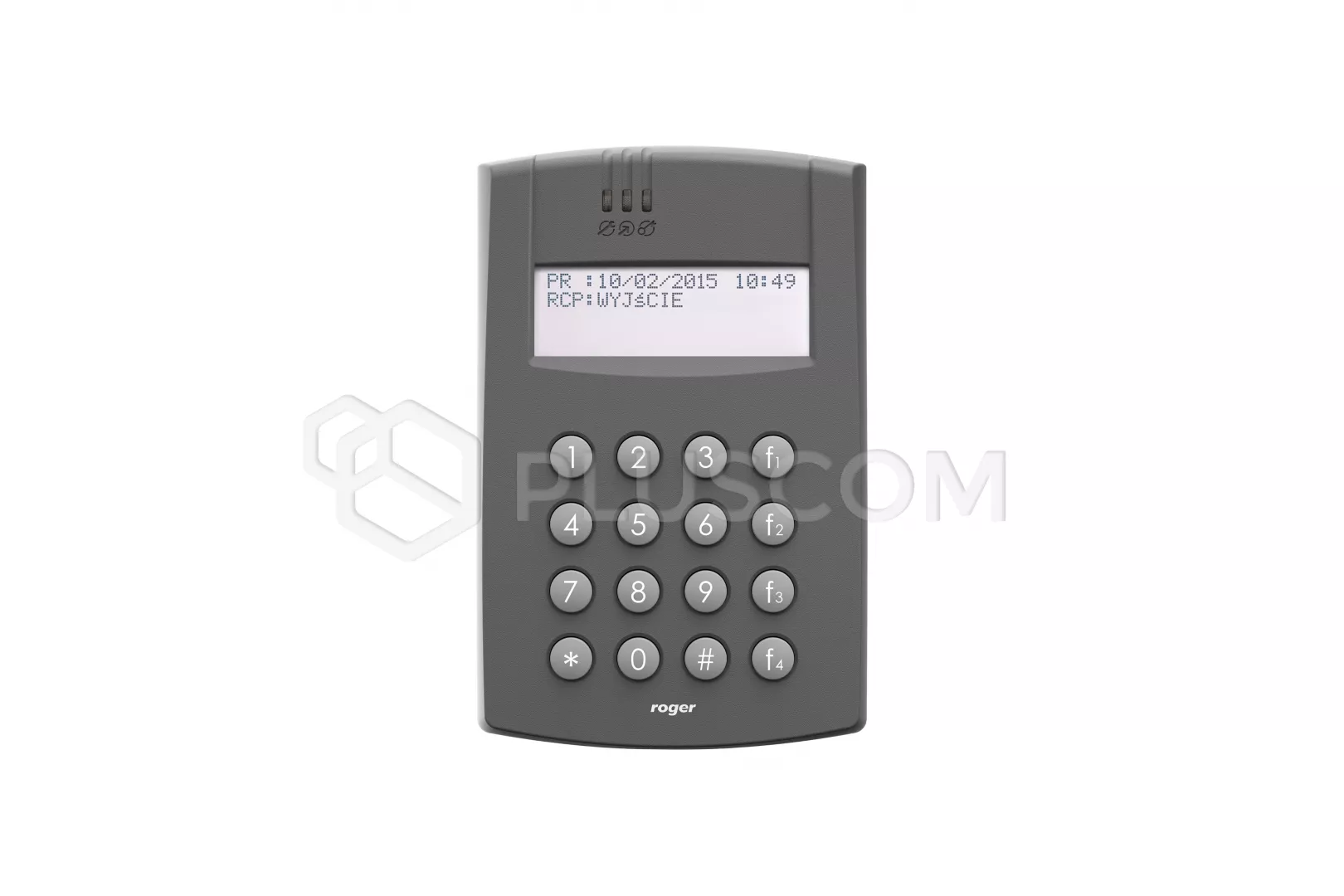

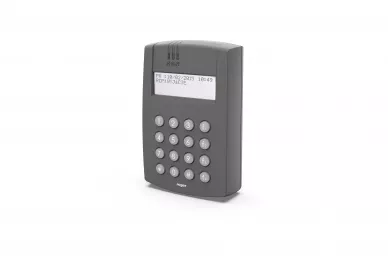

Roger MCT68ME-IO-I Terminal d'accès interne

Roger MCT68ME-IO-I Access Terminal

Le MCT68ME-IO-I est conçu pour les systèmes de contrôle d'accès du système RACS 5. Le lecteur fonctionne comme un terminal de proximité reconnaissant les utilisateurs par le biais de codes PIN et/ou de cartes de proximité au standard EM125kHz (UNIQUE) et 13.56MHz MIFARE.
Il dispose d'un écran LCD de 4 lignes et d'un ensemble de 4 touches de fonction programmables, qui comprennent Il dispose d'un écran LCD de 4 lignes et d'un ensemble de 4 touches de fonction programmables qui permettent, entre autres, de sélectionner le mode d'enregistrement T&A.
En tant que dispositif esclave du contrôleur d'accès, son rôle se limite à la lecture du numéro de série (CSN) de la carte ou du code PIN et à l'envoi des données lues au contrôleur d'accès.

Le MCT68ME-IO-I est équipé d'un ensemble de lignes d'entrée et de sortie qui, dans la plupart des cas, permet un fonctionnement complet du passage sans utiliser les entrées et sorties situées sur le contrôleur d'accès ou le module d'extension. Le terminal fournit trois lignes d'entrée NO/NC, deux sorties transistor et une sortie relais.

Il nécessite une alimentation en courant continu de 11 à 15 V, qui peut être fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, le contrôleur d'accès MC16 (sortie d'alimentation TML) ou une alimentation séparée.
La communication du terminal avec le contrôleur d'accès est assurée par le bus RS485.

CARACTÉRISTIQUES

• Terminal d'accès pour le système RACS 5
• EM 125 kHz ou carte de proximité MIFARE
• clavier avec niveau de rétro-éclairage réglable
• quatre touches de fonction programmables
• lecture des numéros CSN
• écran LCD
• trois indicateurs LED
• 3 entrées NO/NC
• 2 sorties transistor
• 1 sortie relais
• définition de la polarité de repos de la ligne de sortie
• haut-parleur de signalisation avec niveau sonore réglable
• détection de l'ouverture du boîtier et du détachement du sol
• Fonctionnement en intérieur
• mise à jour du firmware via RS485 (RogerISP)

Sur la face avant du boîtier, le MCT68ME-IO-I dispose de trois indicateurs LED, qui sont utilisés pour signaler les fonctions intégrées et peuvent en outre être programmés à la discrétion de l'utilisateur pour signaler d'autres fonctions disponibles dans le système au sein de la configuration de haut niveau (VISO).

SPÉCIFICATIONS TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant 100mA
•

• cartes de proximité :
• • EM 125 KHz (compatible avec EM 4100/4102)
  • 13,56 MHz compatible avec ISO14443A et MIFARE
• Portée de lecture : jusqu'à 10 cm
• distance : jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et le lecteur
• classe environnementale : I
• degré de protection : IP41
• température de fonctionnement : +5°C ~ +40°C
• dimensions : 170x110x42mm
• poids : approx. 410g
