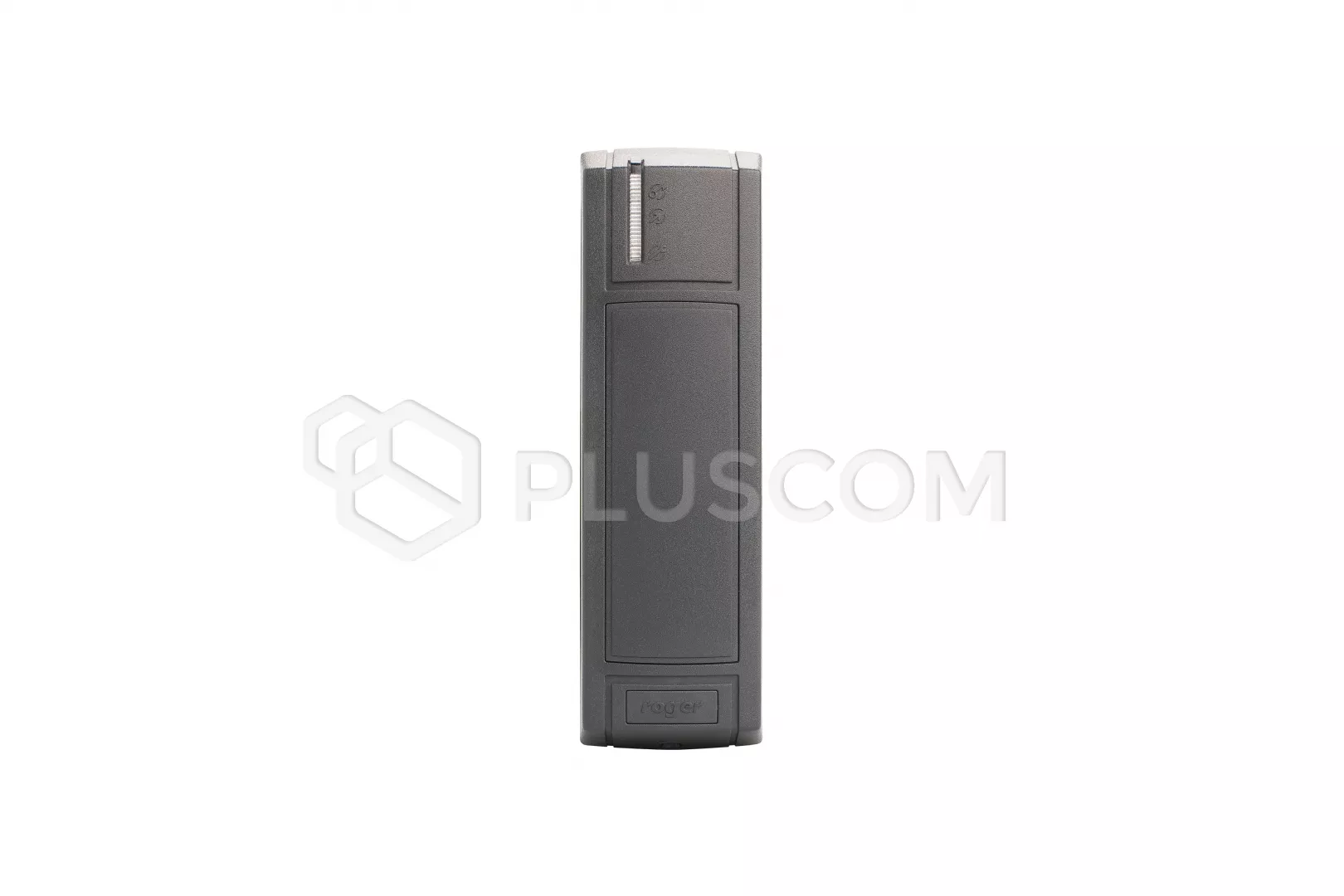

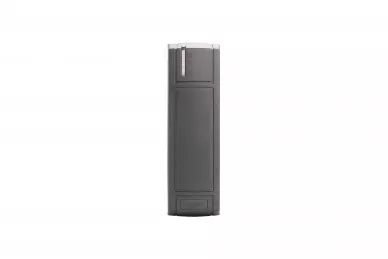

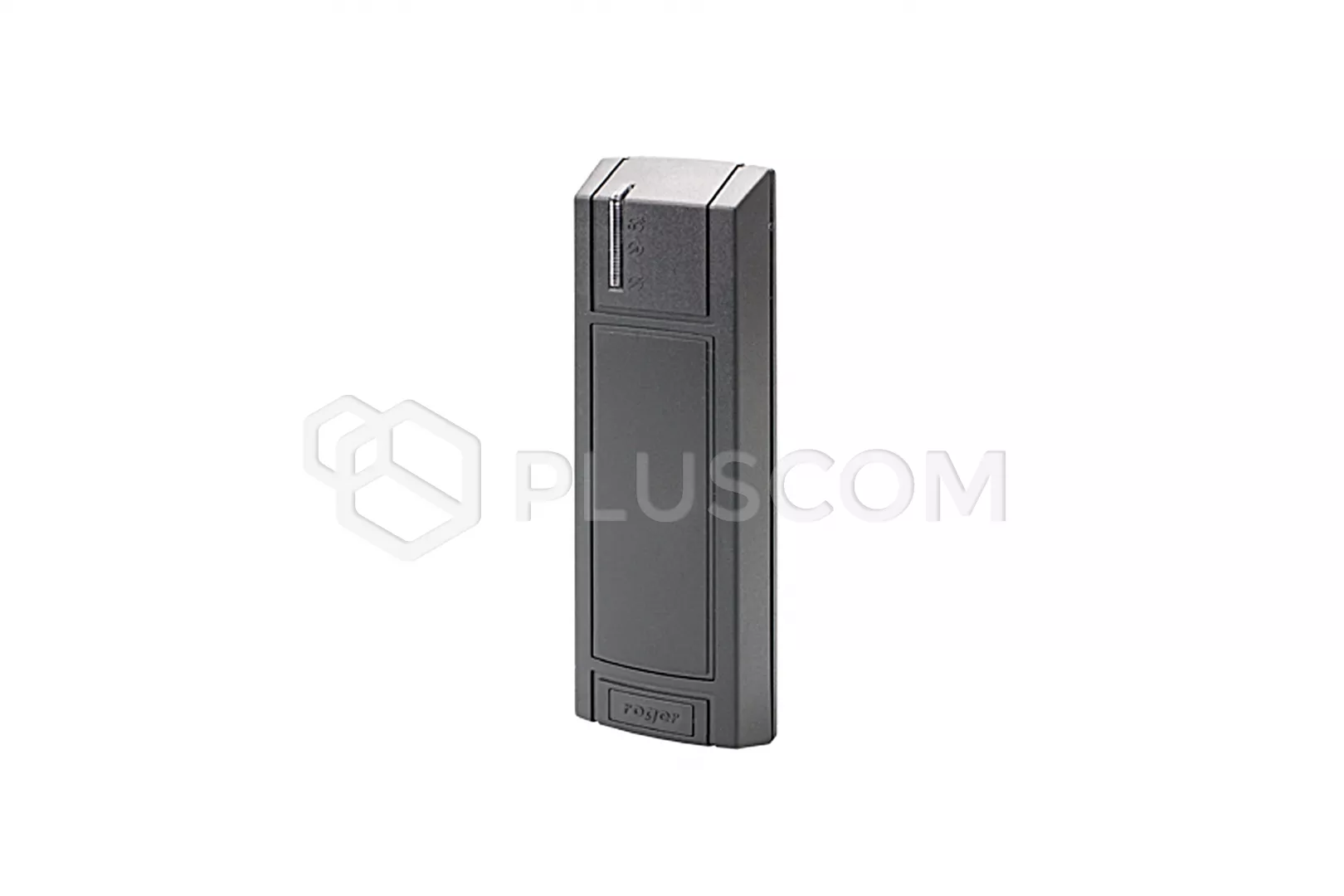

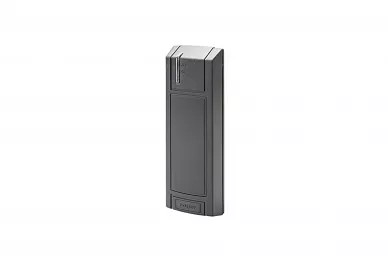

Roger MCT12E-BK-IO Terminal d'accès

Roger MCT12E-BK-IO Terminal d'accès avec lecteur de cartes EM 125 kHz et lignes E/S intégrées

Le MCT12E-BK-IO est conçu pour les systèmes de contrôle d'accès du système RACS 5. Le lecteur fonctionne comme un terminal de proximité reconnaissant les utilisateurs via des cartes de proximité au standard EM125kHz (UNIQUE). Le terminal dispose de 3 lignes d'entrée à usage général de type NO/NC.

La communication du terminal avec le contrôleur d'accès est assurée par le bus RS485, auquel peuvent être connectés jusqu'à 16 dispositifs du système RACS 5.
Il nécessite une alimentation en courant continu dans la plage 11-15V, qui peut être fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, le contrôleur d'accès MC16 (sortie d'alimentation TML) ou par une unité d'alimentation séparée.

CARACTÉRISTIQUES

• terminal d'accès pour le système RACS 5
• haut-parleur intégré
• interface RS485
• 3 entrées NO/NC
• 2 sorties transistor
• 1 sortie relais
• Capteur d'autoprotection
• câble de connexion
• fonctionnement extérieur
• IP65

Sur la face avant du boîtier, le MCT12E-BK-IO dispose de trois indicateurs LED, qui sont utilisés pour signaler les fonctions intégrées et peuvent en outre être programmés à la discrétion de l'utilisateur pour signaler d'autres fonctions disponibles dans le système dans le cadre d'une configuration de haut niveau (VISO).

CARACTÉRISTIQUES TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant 40mA
•

• cartes de proximité : EM 125 kHz UNIQUE, compatible avec EM4100/4102
• portée de lecture : jusqu'à 7cm
• distances : jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et le lecteur
• classe d'environnement : IV
• degré de protection : IP65
• température de travail : -25°C ~ +60°C
• dimensions : 152.5x46x23mm
• poids : approx. 150g
