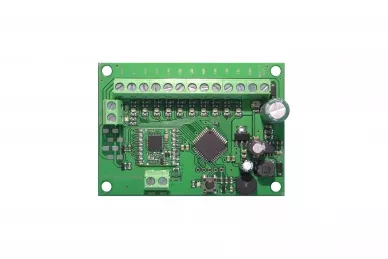

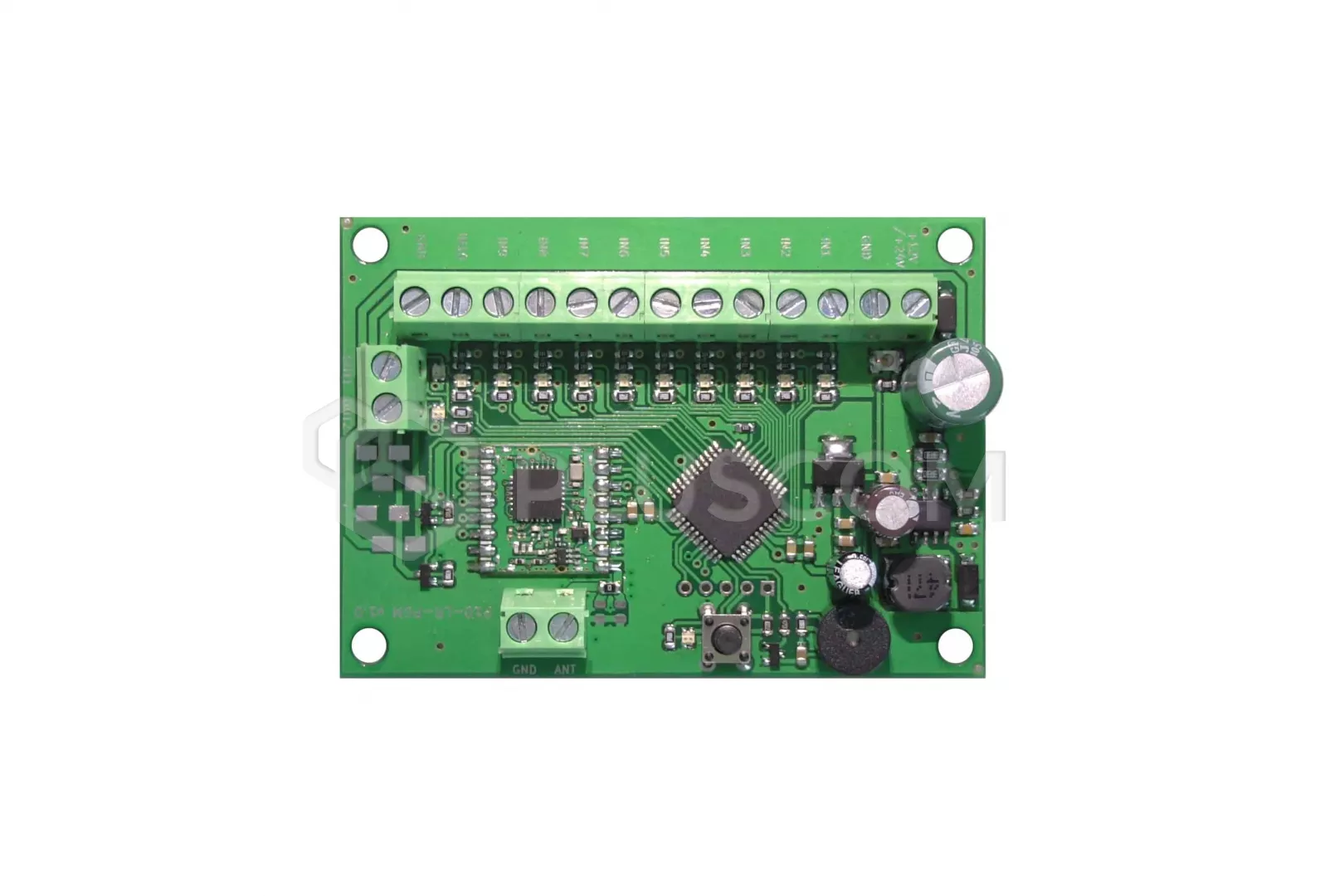

Proxima PCB LR PGM carte d'extension
PCB_LR_PGM est une carte d'extension de système d'alarme spécialement conçue pour transmettre par radio l'état des 10 sorties PGM de la centrale. En outre, la carte dispose de deux sorties universelles radiocommandées, par ex. Panique et armement/désarmement de l'alarme.
L'appareil utilise la technologie radio LoRa - longue portée (LongRange), qui est immunisée contre les interférences et peut atteindre jusqu'à 1 km dans les espaces ouverts.
CARACTÉRISTIQUES
Le circuit imprimé comporte 10 entrées IN1-IN10. L'entrée détecte les courts-circuits et les circuits ouverts avec la terre. Un changement d'état de l'entrée IN1-IN10 est envoyé de manière unidirectionnelle par la technologie radio LoRa, la LED de l'entrée IN1-IN10 sur laquelle le changement s'est produit clignote pendant la transmission, puis cette LED indique l'état de cette entrée.
PCB_LR_PGM fonctionne de manière unidirectionnelle avec un nombre quelconque de contrôleurs LN_LR_LT_PGM et LN_LR_ PK24_PGM à deux canaux.dont les contacts de relais répètent l'état des entrées IN1-IN10.
Le PCB dispose de 2 sorties OUT1-2 contrôlées par la télécommande. par exemple P4_P8. Les deux sorties peuvent fonctionner comme monostables 1s ou bistables. La télécommande, par exemple P4_P8, reçoit un accusé de réception d'une commande par la sortie PCB. La télécommande peut être utilisée pour vérifier l'état de la sortie et la qualité de la connexion. 30 boutons de télécommande peuvent être enregistrés.
Grâce à la communication bidirectionnelle entre tous les modules du système LR_PGM, la qualité de la connexion radio (très bonne - bonne - mauvaise - pas de couverture) peut être facilement vérifiée, par exemple. entre le PCB_LR_PGM et les contrôleurs N_LR_LT_PGM et LN_LR_PK24_PGM.
La carte peut fonctionner dans l'une des quatre bandes de fréquences radio, définies par un bouton situé sur la carte PCB_LR_PGM. Tous les PGM d'un même ensemble doivent fonctionner dans la même bande de fréquences.
DONNÉES TECHNIQUES
- Alimentation Vcc : de 12V à 24VDC 120mA
- Fréquence : 433MHz ISM bandes LoRa
- Nombre de boutons : 10
- 10x entrées : masse active max Vcc
- Sorties 2x : OC 100mA max Vcc
- Dimensions : 120x80mm
