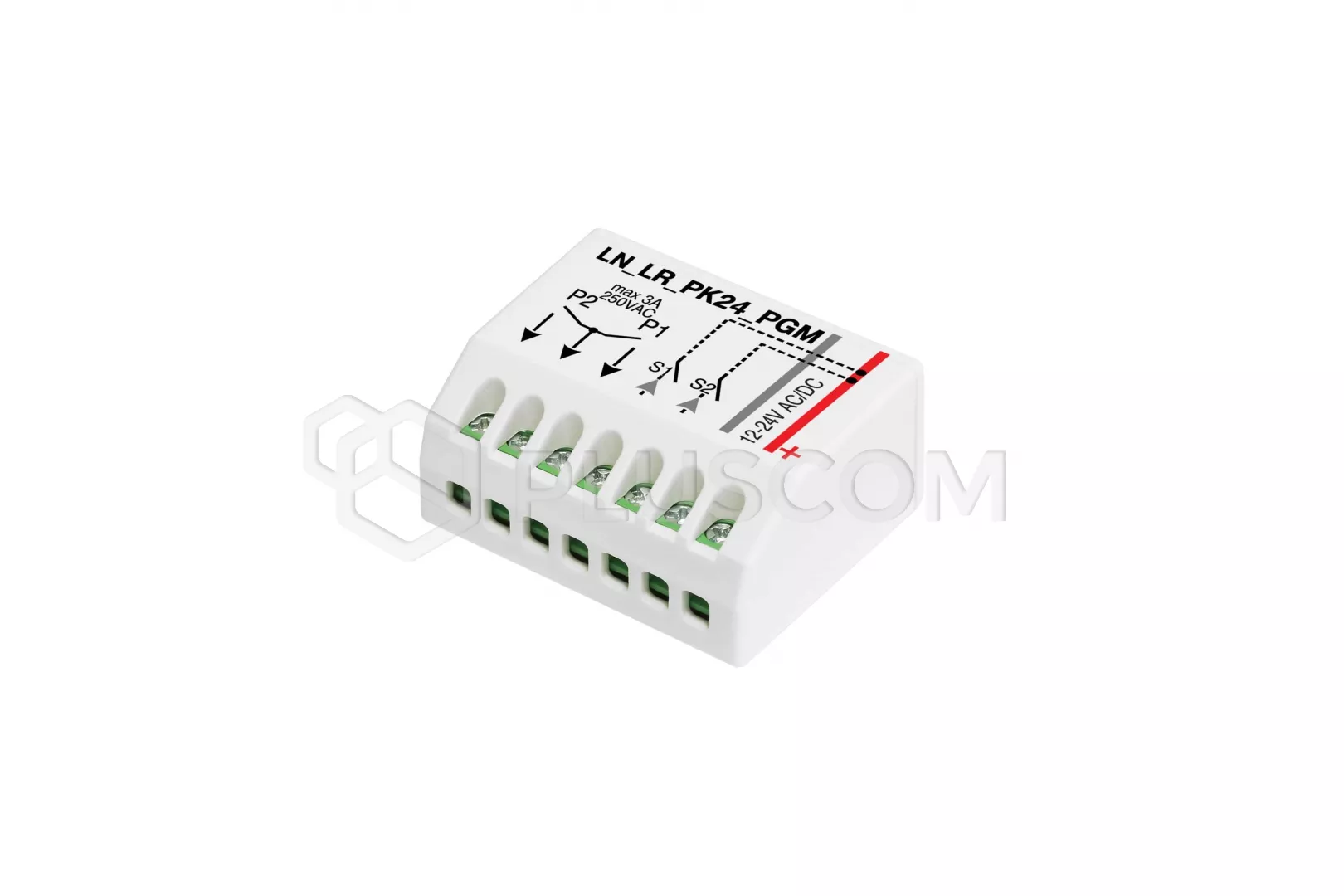

Proxima LN LR PK24 Contrôleur PGM

Proxima LN LR PK24 Contrôleur PGM

Le contrôleur est conçu pour recevoir par radio l'état des sorties PGM du panneau de commande, distribué par la télécommande PCB_LR_PGM. Le contrôleur peut également être contrôlé par les télécommandes portables P4_LR_PGM, P8_LR_PGM et localement, par le câble S1_S2.
Le dispositif utilise la technologie LoRa, une technologie radio à longue portée (LongRange) qui est immunisée contre les interférences et peut atteindre jusqu'à 1 km dans les espaces ouverts.
Le LN LR PK24 PGM dispose d'une mémoire de 500 télécommandes PCB_P8_P4_LR_PGM.

PRINCIPALES CARACTÉRISTIQUES DU CONTRÔLEUR

• Le contrôleur est alimenté en 12-24V AC/DC et dispose de deux canaux de relais libres de potentiel capables de contrôler 230VAC/2A, et de deux entrées de contrôle S1-S2.
• mémoire pour 500 télécommandes PCB_P8_P4_LR_PGM
• Technologie radio longue portée LoRa
• Chaque canal peut fonctionner en mode monostable avec des temps de 1s-10s-30s-1min-10min-30min-1h-12h, ou en mode bistable
• le contrôleur peut fonctionner dans l'une des quatre bandes de fréquences radio, définies à l'aide du bouton PRG du contrôleur. Il est possible de faire fonctionner quatre systèmes PGM côte à côte

L'entrée pilote PCB_LR_PGM peut être enregistrée dans le canal du contrôleur d'une seule manière : un court-circuit de l'entrée IN1-IN10 active le relais du canal, un court-circuit de l'entrée IN1-IN10 désactive le relais du canal.
Les boutons pilotes P4 et P8_LR_PGM et l'entrée locale câblée S1_S2 peuvent être enregistrés dans le canal du contrôleur de trois façons : activer le relais de canal, augmenter l'état du relais de canal, désactiver le relais de canal.

DONNÉES TECHNIQUES :

• alimentation : 12-24V AC/DC
• consommation de courant : 20mA relais éteints
• sorties P1_P2 : 2 x 3A/230AC contacts NO libres de potentiel
• entrées : 2x S1_S2
• Fréquence de la bande ISM : 433MHz LoRa
• dimensions : 42x37x22mm
