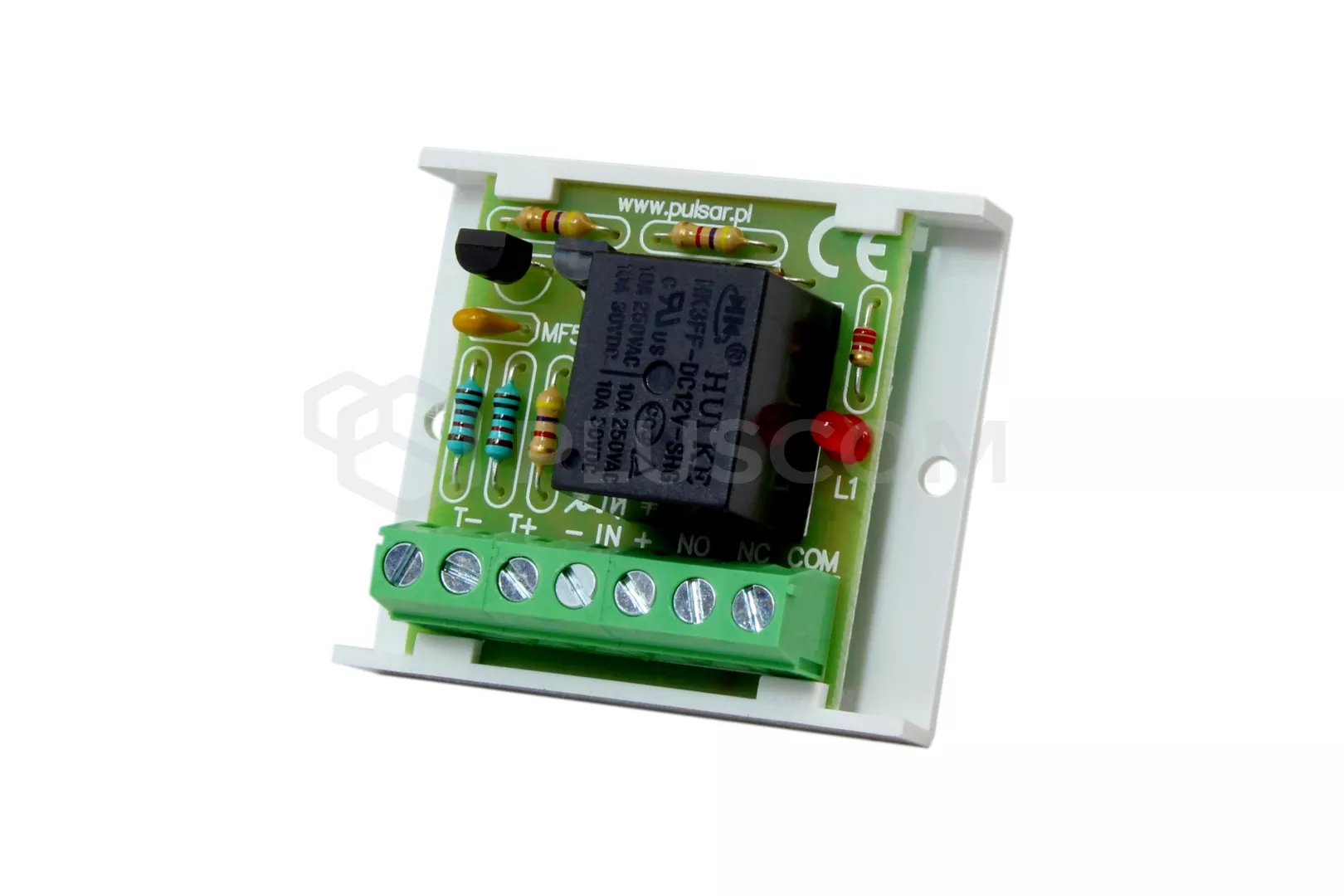

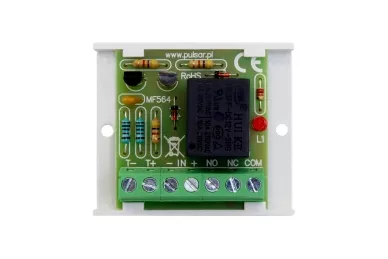

Module de relais Pulsar AWZ 610

9,72 EUR comprend 20.00% TVA
Code produit: #10677
Fabricant: Pulsar
  • Nombre de relais : 1
  • Nombre de contacts : 1
  • Tension de la bobine : 10-14V DC
  • Entrée T+, T-, déclenchement d'un relais à l'état bas ou haut
Livraison et taxes:
France métropolitaine TVA: 20.00% modifier
Frais d'expédition à partir de :
12,76 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Produits complémentaires :
Module de relais PK2 Pulsar AWZ508

Module de relais AWZ610 (Module de relais MP1)

Module de relais Pulsar AWZ 610

Module de relais Pulsar AWZ 610


APPLICATION :
Le module relais MP1 AWZ 610 est conçu pour être utilisé dans les installations basse tension. Il est utilisé pour contrôler, signaler des états, par ex. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.
Le module possède deux entrées indépendantes T+, T-, utilisées pour déclencher le relais avec un état bas ou haut.

PARAMÈTRES TECHNIQUES :
  • tension d'alimentation du module : DC 10-14V
  • consommation de courant : 45mA max
  • nombre de relais : 1
  • charge des contacts de relais : max 30V DC, 50V AC, courant max : 2A
  • tension de déclenchement en T :
    • T+, 5V - Masse,
    • T- 0V (Uzas. - 5V)
  • dimensions : 50x43x22(h)mm
  • poids : 30g
Module de relais Pulsar AWZ 610

Module de relais Pulsar AWZ 610

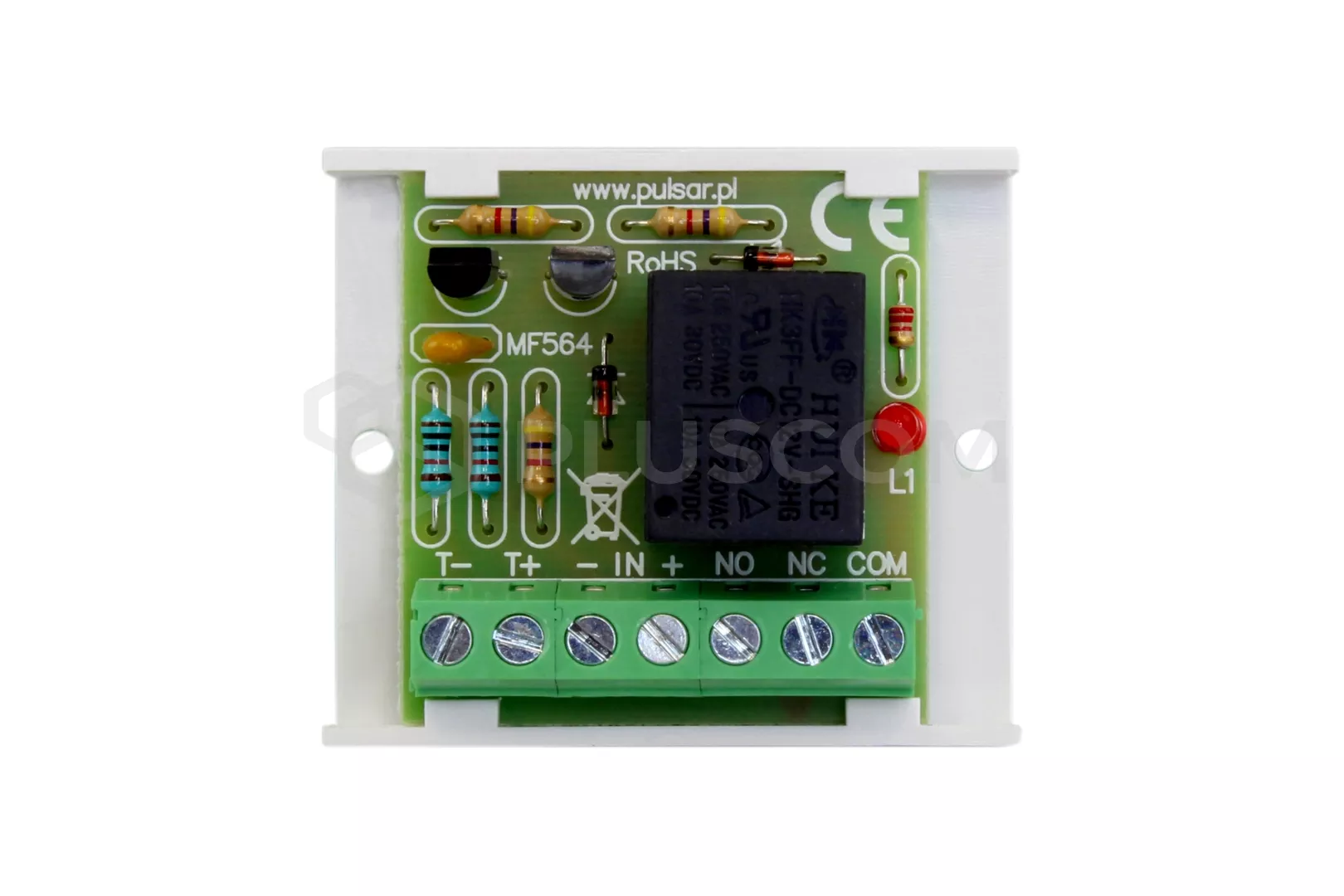

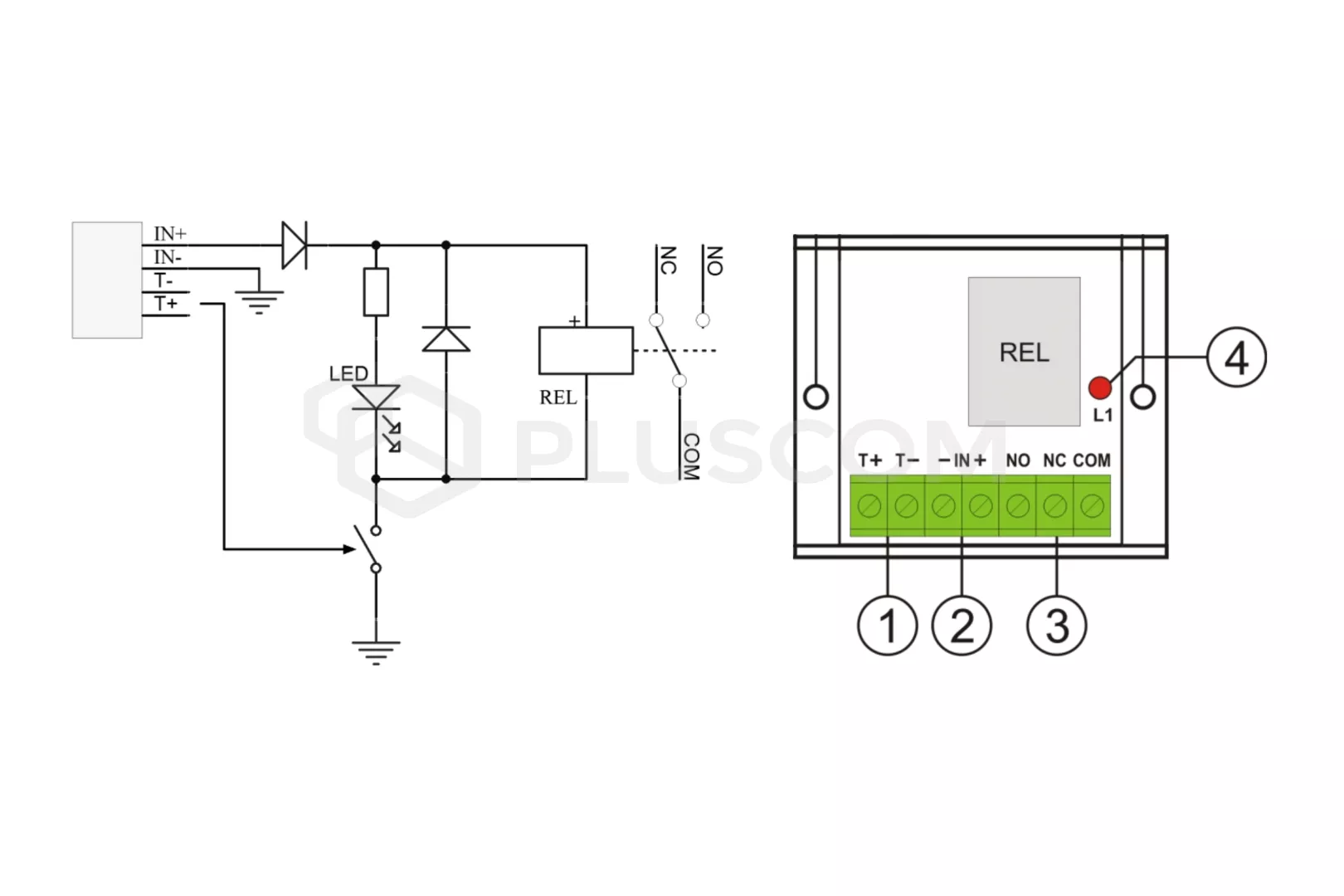

SCHÉMA ÉLECTRIQUE, DESCRIPTION DES COMPOSANTS :
1. T-, T+, entrée de tension pour contrôler le fonctionnement des relais
2. +IN-, entrée d'alimentation du module
3. Contacts de relais :
  • COM - borne commune du relais
  • NO - borne normalement ouverte du relais
  • NC - borne normalement fermée du relais
4. Signalisation visuelle par LED (rouge) :
  • L1 allumé - COM - NO contacts fermés.
  • L1 éteint - COM - contacts NC fermés
Module de relais Pulsar AWZ 610

Module de relais Pulsar AWZ 610


INSTALLATION :

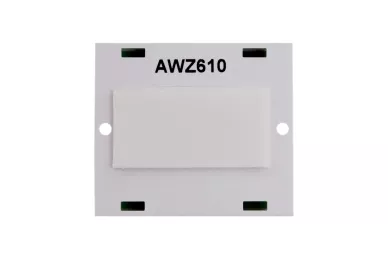

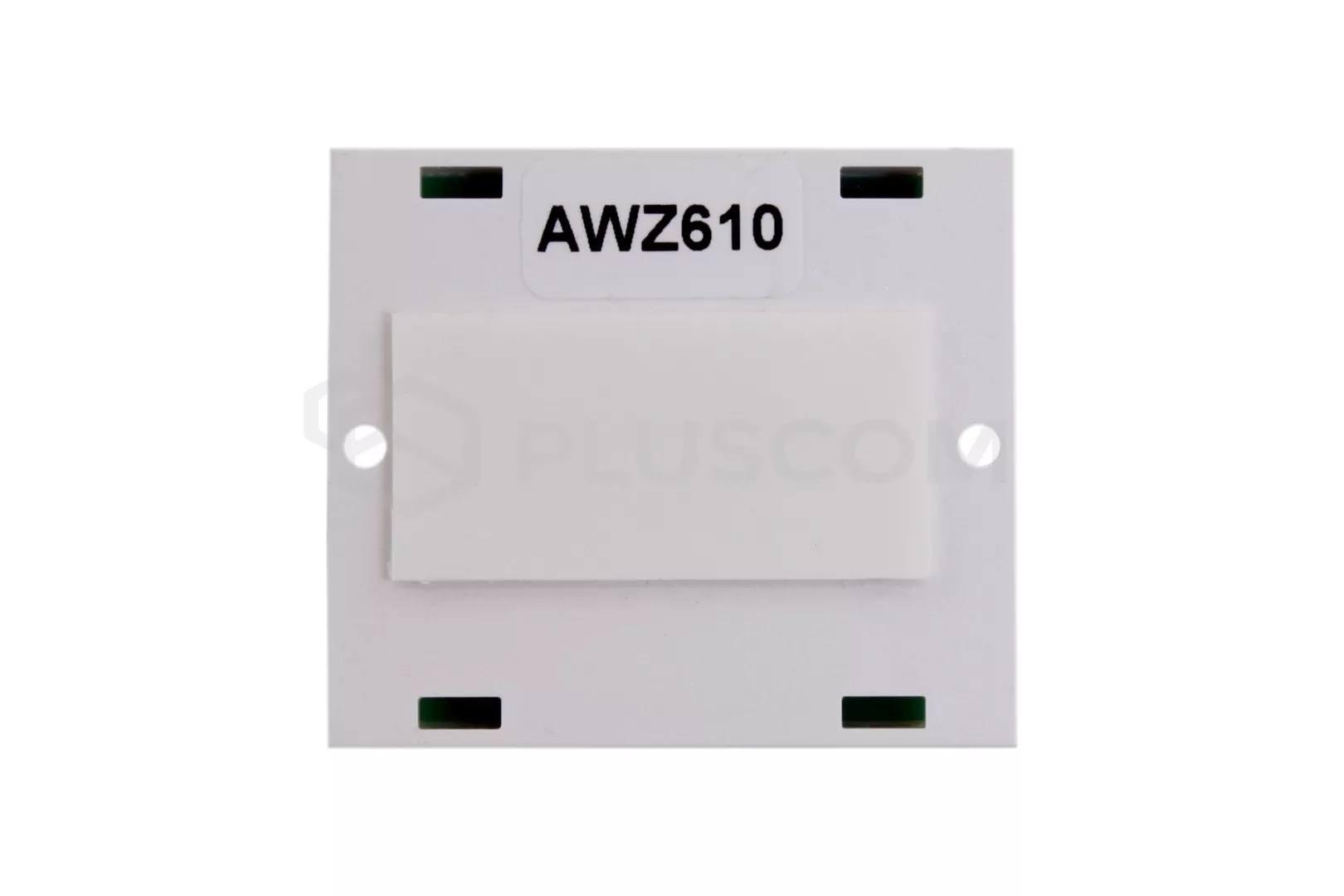

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.
