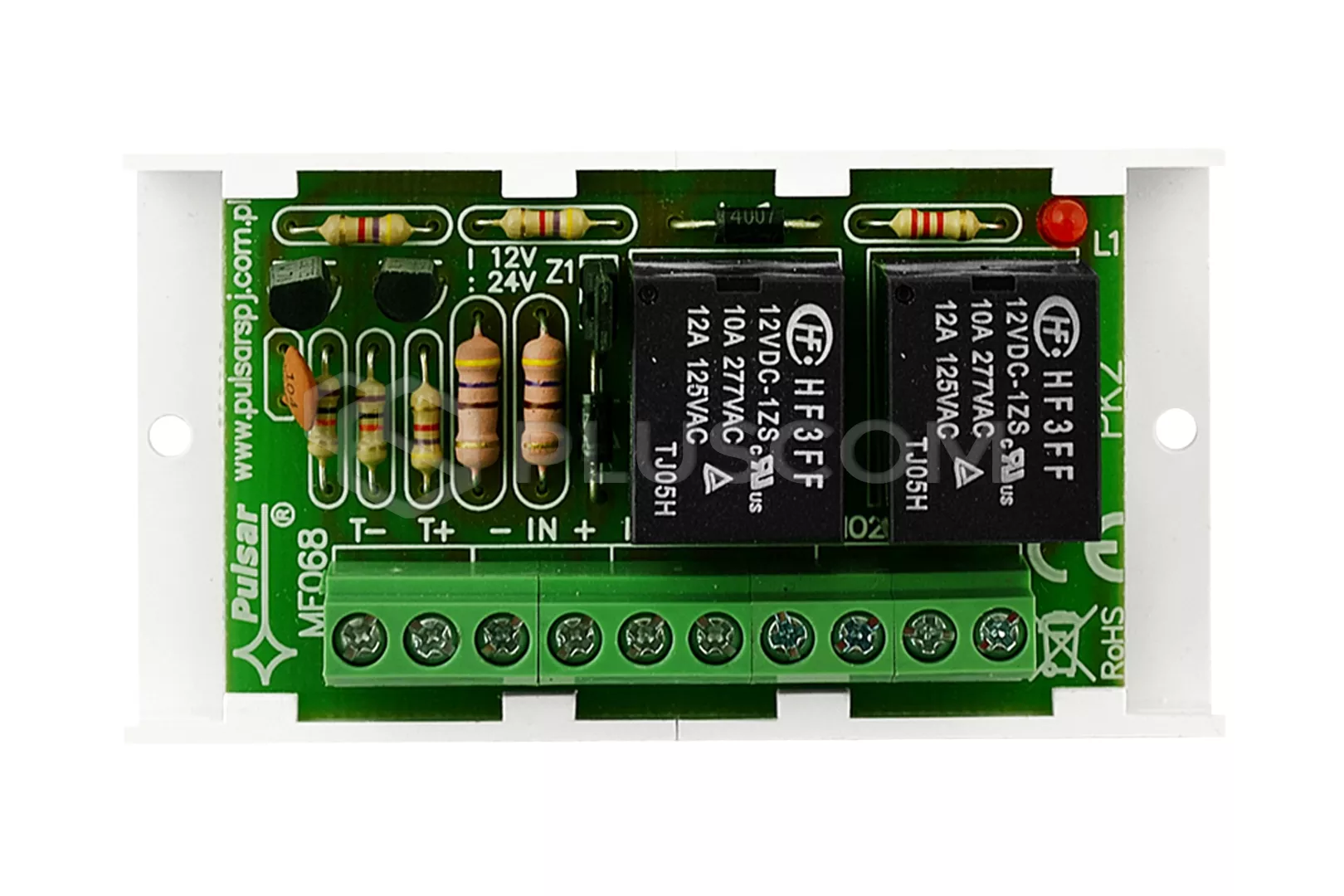

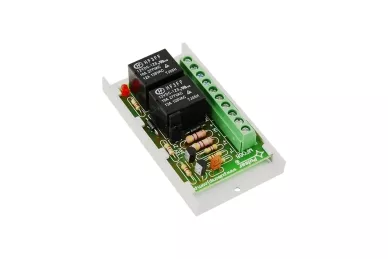

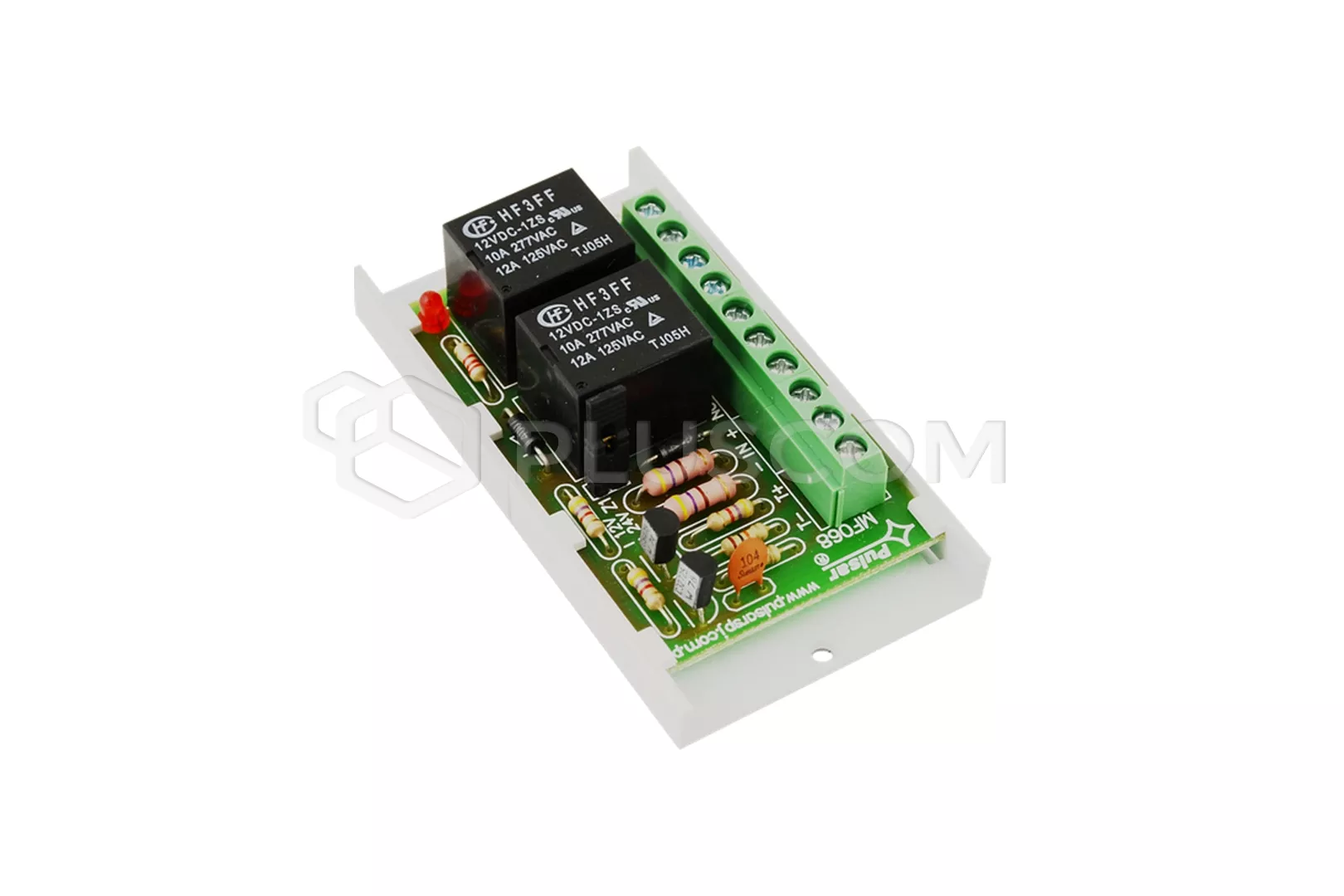

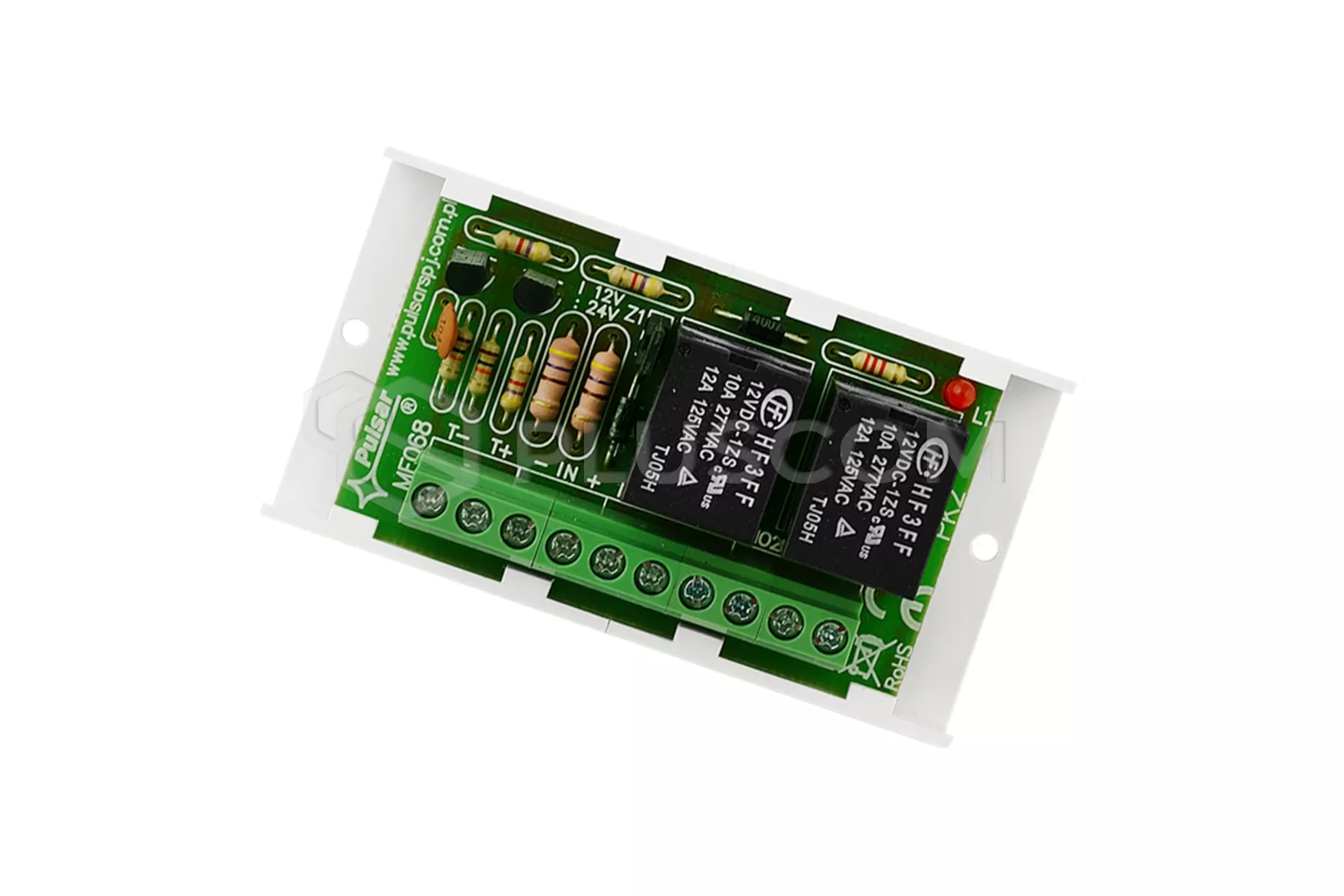

Module de relais PK2 Pulsar AWZ508

Module relais AWZ508 avec sorties de contrôle T-/T+ (Module relais PK2)

APPLICATION :
Le module relais PK2 AWZ508 est destiné à être utilisé dans les installations à basse tension. Il est utilisé pour contrôler, signaler des états, par ex. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il dispose de deux entrées indépendantes T+,T- pour déclencher des relais avec un état haut ou bas.

SPÉCIFICATIONS TECHNIQUES :

• Tension d'alimentation du module (commutable avec le cavalier Z1) :

• 12V (10VDC÷15VDC)
• 24V (21VDC÷28VDC)

• consommation de courant 75 mA max.
• nombre de relais : 2

• tension de contact du relais 30VDC / 50VAC max.
• courant de contact de relais 2A max.
• tension de déclenchement T :
• T+ 5V÷Uzas
• T- 0V÷7V

• dimensions : 80x43x22mm
• poids : 0.07g


MONTAGE :
Le relais n'a pas de boîtier, conception ouverte. Vous pouvez utiliser le ruban adhésif intégré pour le montage ou utiliser les trous pour visser la bande à la terre.
