Module de relais Pulsar AWZ 513

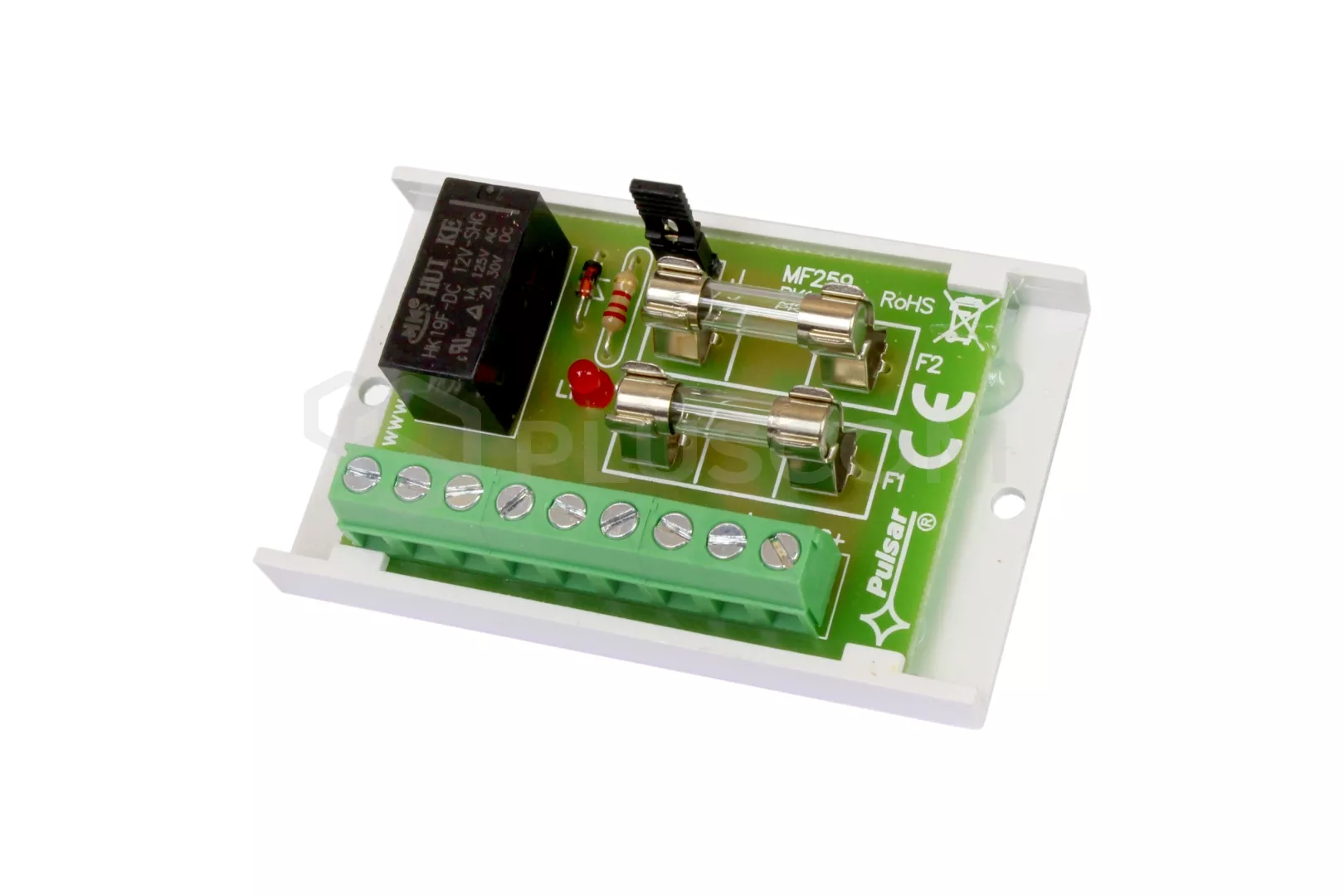

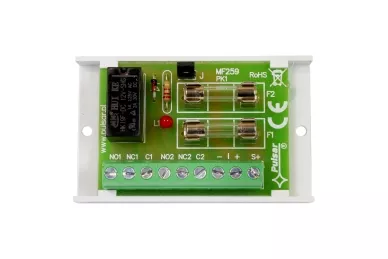

Module de relais AWZ513 avec fusibles dans le circuit de la bobine du relais (Module de relais PK1)

APPLICATION :
Le module relais MS AWZ 513 est destiné à être utilisé dans les installations à basse tension. Il est utilisé pour contrôler, signaler des états tels que. dans les systèmes d'alarme et de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.
Le module est équipé de deux fusibles :

• F1 - 2A - protège la sortie de l'alimentation S(+)

• F2 - 0,5A dans le circuit de la bobine du relais, (peut être déconnecté à l'aide de l'interrupteur à clé). cavalier J)


La LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-14V DC
• courant de la bobine : 25mA 12V DC
• nombre de relais : 1
• charge du contact du relais : max 30V DC, 50V AC, courant max : 2A
• temps d'activation/désactivation : 15ms/8ms
• dimensions : 70x43x20(h)mm
• poids : 36g

ASSEMBLAGE :
Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 513

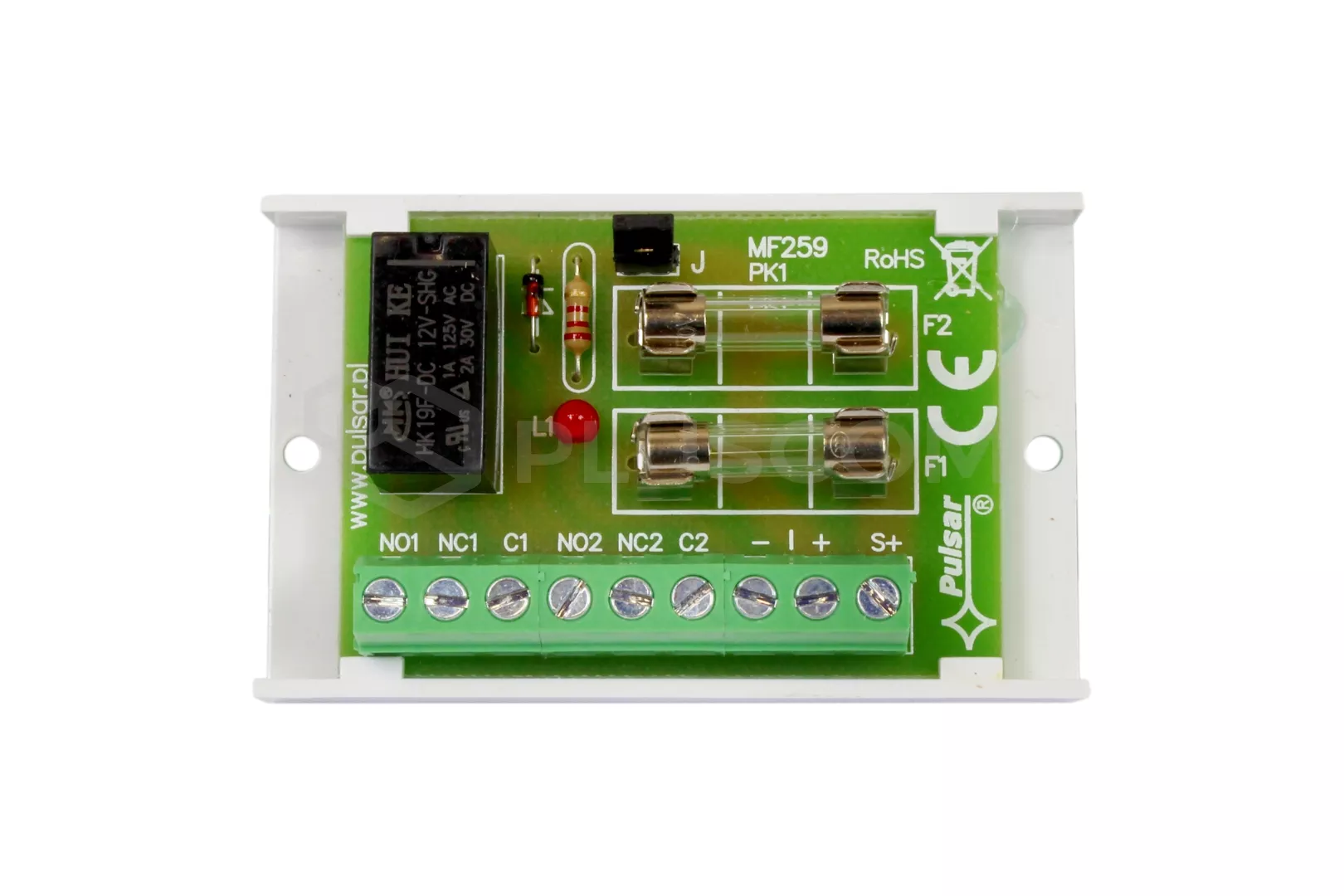

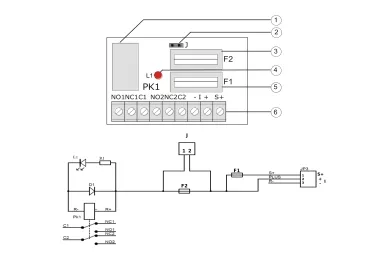

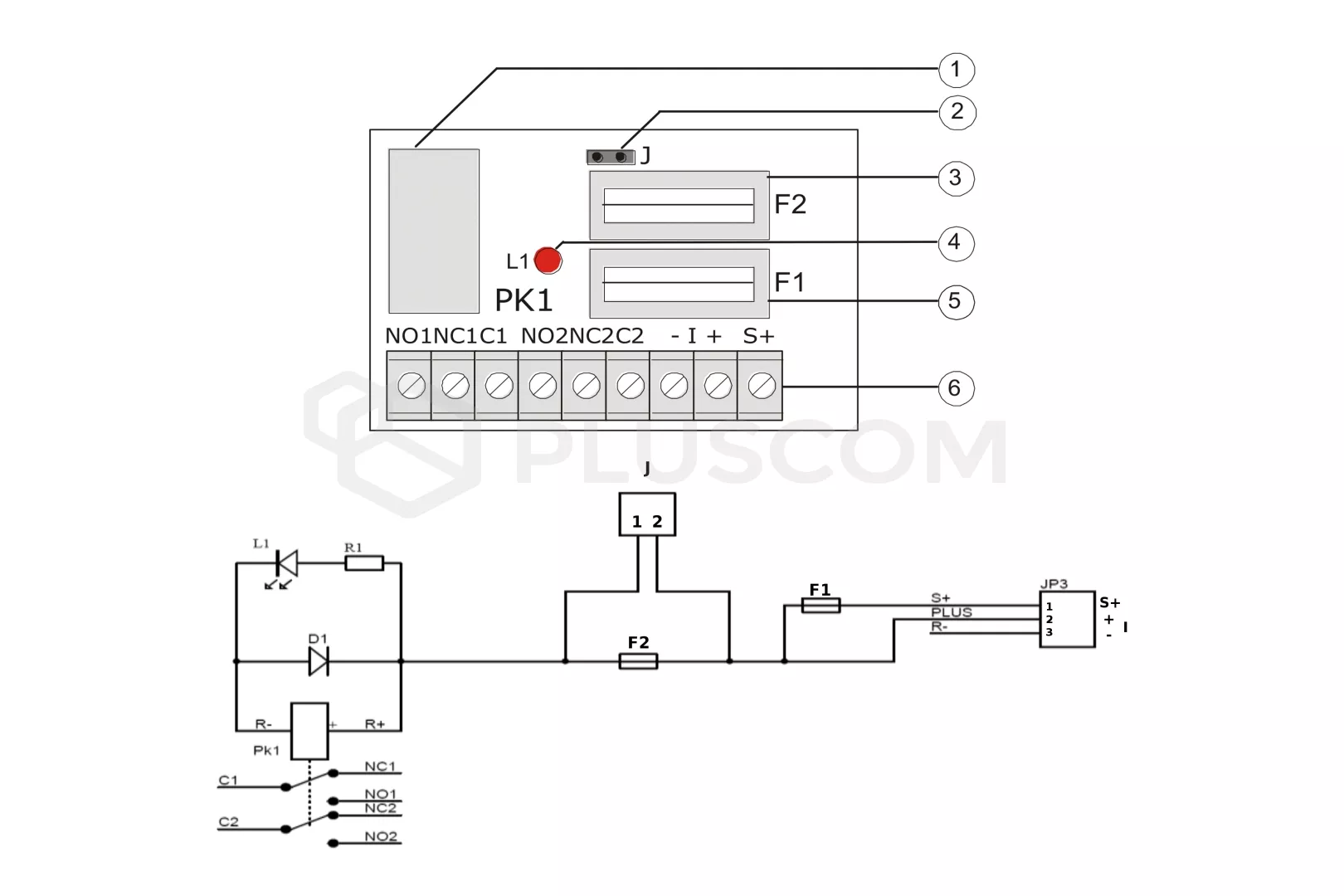

DESCRIPTION DU MODULE : relais cavalier J fusible F2 La LED indique le fonctionnement du relais Fusible F1 bornes du module BORNES DU MODULE : I +/- fonctionnement du relais entrée de la tension de commande C1, C2 - bornes communes du relais NO1, NO2 - borne normalement ouverte du relais NC1, NC2 - borne normalement fermée du relais Sortie d'alimentation S+ (+) protégée par un fusible F1
