Module de relais Pulsar AWZ 511

Module relais AWZ511 avec fusible dans le circuit de la bobine du relais (module relais MS)

APPLICATION :
Le module relais MS AWZ 511 est destiné à être utilisé dans les installations à basse tension. Il sert à commander, à signaler des états, par ex. dans les systèmes d'alarme et de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il est équipé d'un fusible de 1,5 A dans le circuit de la bobine du relais. (FUSE, R-). Une LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-14V DC
• courant de la bobine : 25mA 12V DC
• nombre de relais : 1
• charge du contact du relais : max 30V DC, 50V AC, courant max : 2A
• temps d'activation/désactivation : 15ms/8ms
• dimensions : 70x43x20(h)mm
• Poids : 34g

MONTAGE :

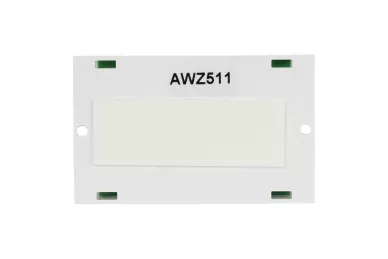

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 511

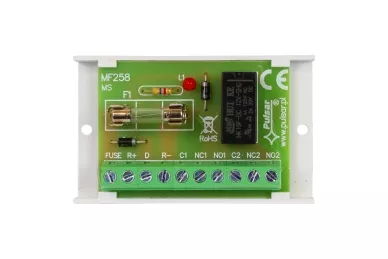

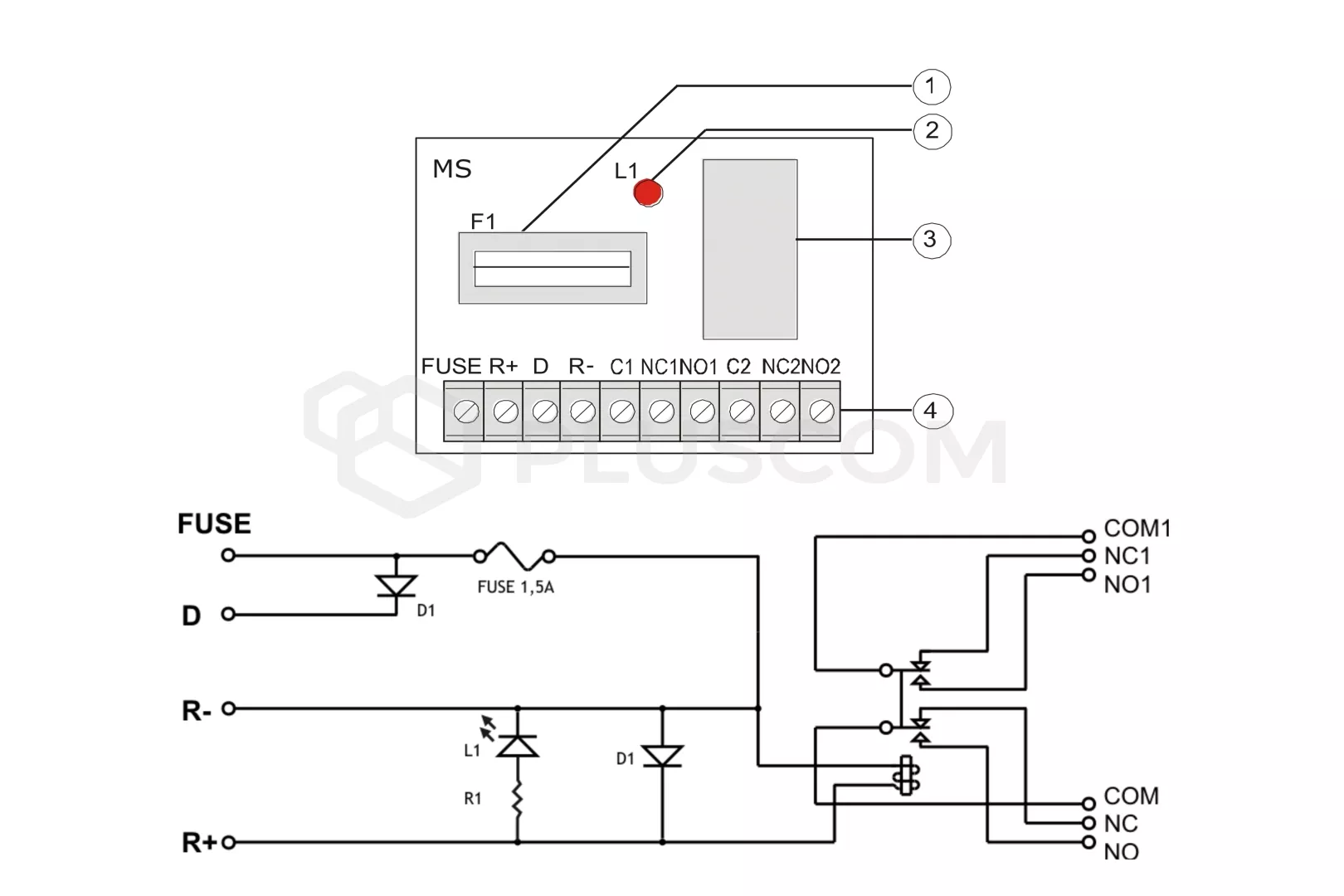

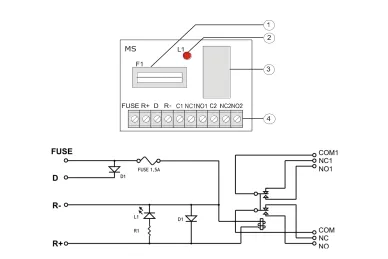

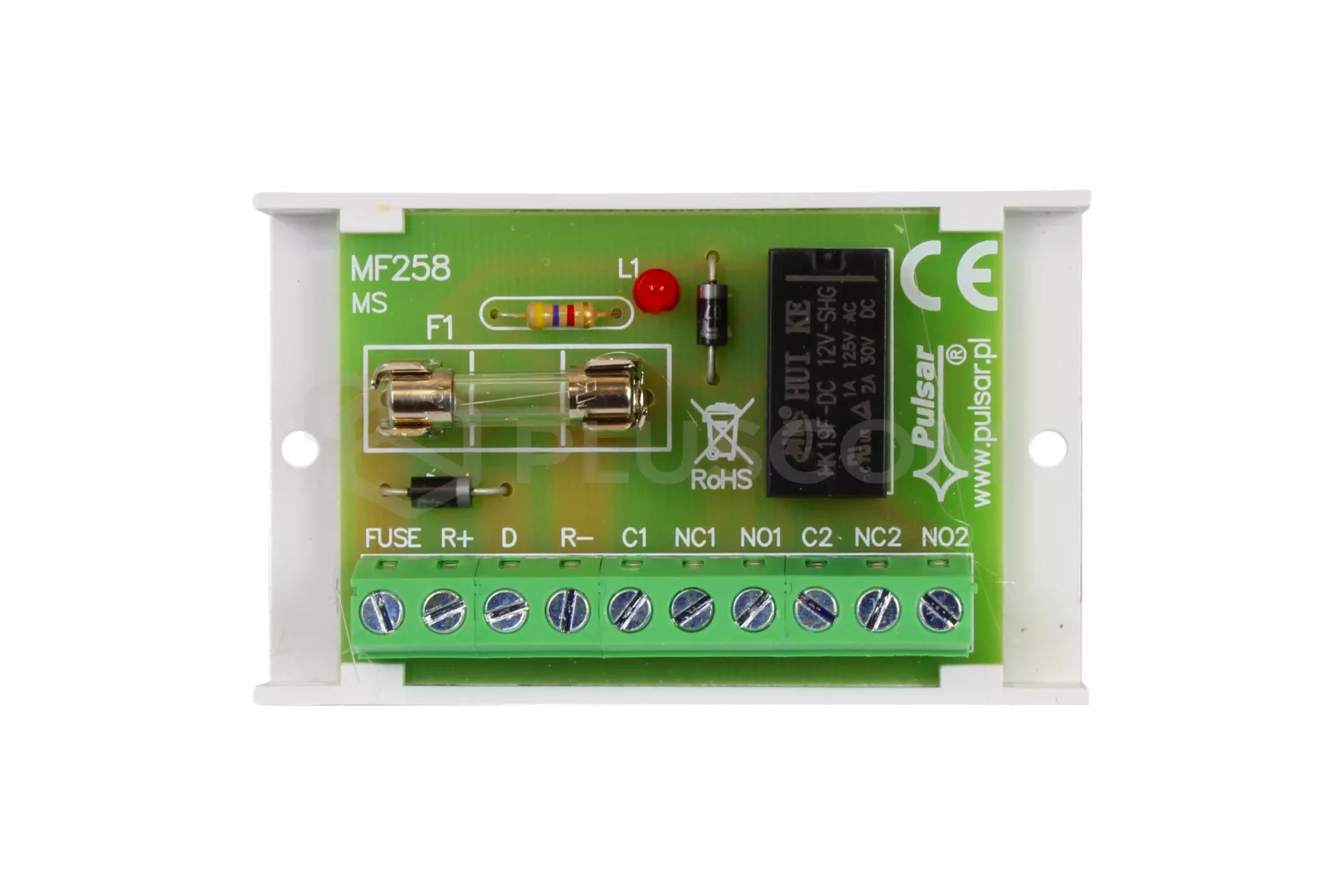

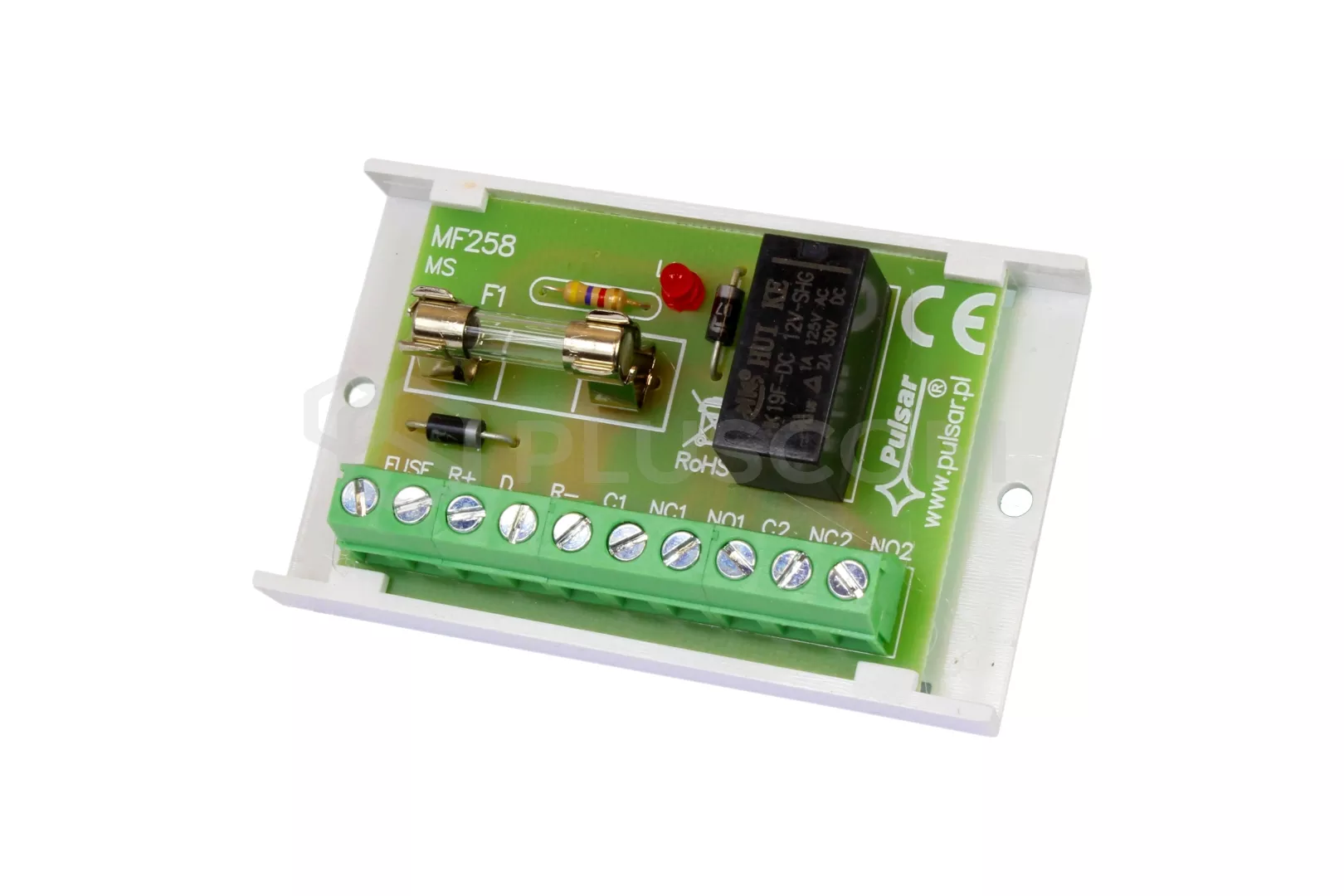

DESCRIPTION DU MODULE : fusible La LED indique le fonctionnement du relais relais borne du module LES BORNES DU MODULE : FUSE - sortie protégée par un fusible R+, R - entrées de tension contrôlant le fonctionnement du relais D - sortie de contrôle C1, C2 - borne commune du relais NO1, NO2 - borne normalement ouverte du relais NC1, NC2 - borne normalement fermée du relais
