Boîtier Pulsar AWO520PU

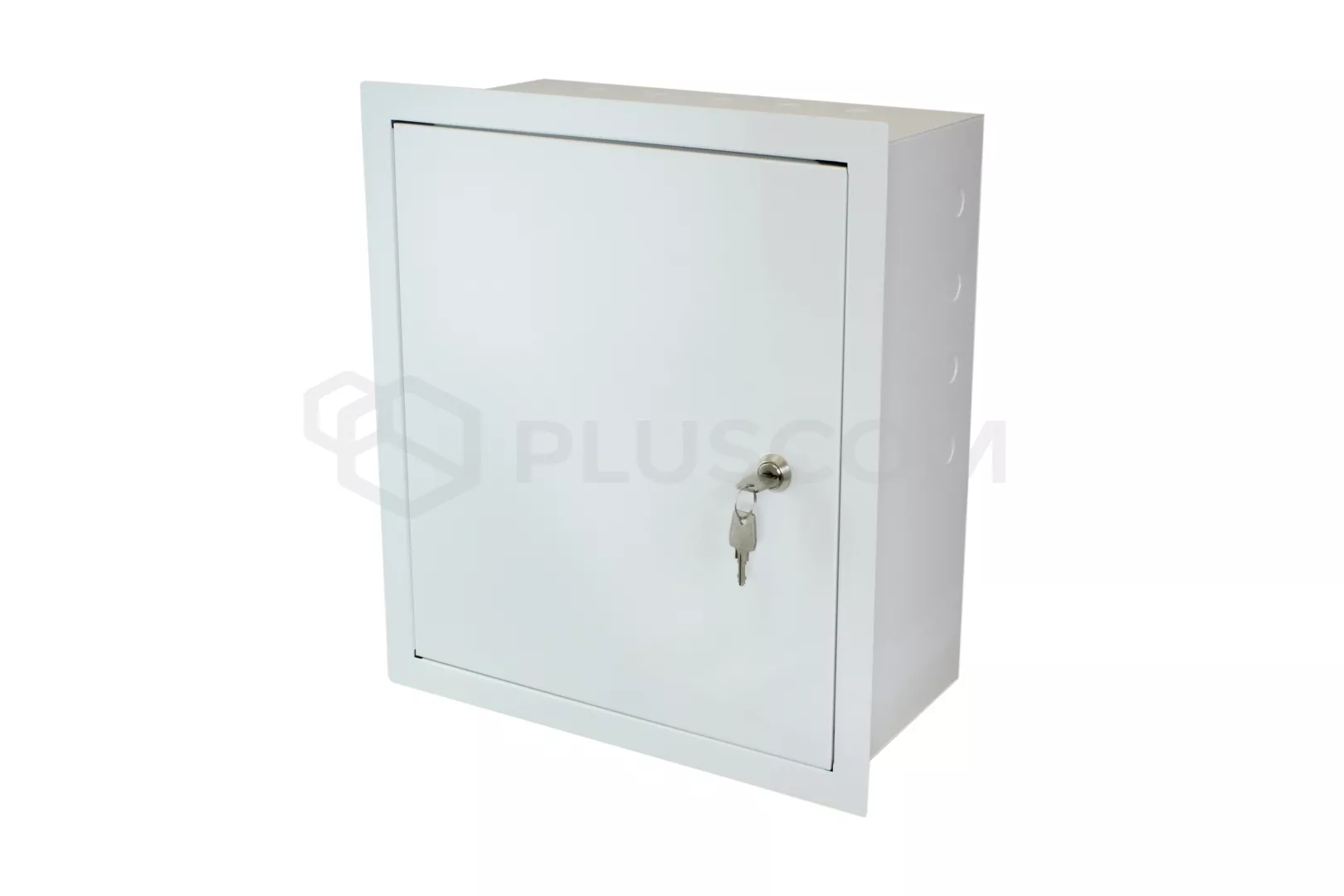

Boîtier encastrable Pulsar AWO520PU 17/80/L-F/PUST est conçu pour être monté :
- la carte du panneau de contrôle et les modules complémentaires optionnels
- le contrôleur du système KD et les modules additionnels
- Radio, émetteur GSM
- module d'alimentation tampon
- autres dispositifs dédiés
- les transformateurs suivants peuvent être installés dans le boîtier : TRZ40 TRZ50, TRZ80.
Logement Pulsar AWO520PU pour les panneaux de contrôle
|
Logement Pulsar AWO520PU pour les panneaux de contrôle
|
L'armoire a
d'une batterie 12V/24Ah. Sont également inclus en standard
une protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier (contacts de type NC) en standard.
Logement Pulsar AWO520PU pour les panneaux de contrôle
SPÉCIFICATIONS TECHNIQUES :
- espace pour transformateur TRZ 40/50/80
- espace pour batterie : 12V/24Ah
- protection anti-sabotage : OUI
- matériau : tôle de 0,7 mm, couleur RAL9003
- étanchéité : IP20

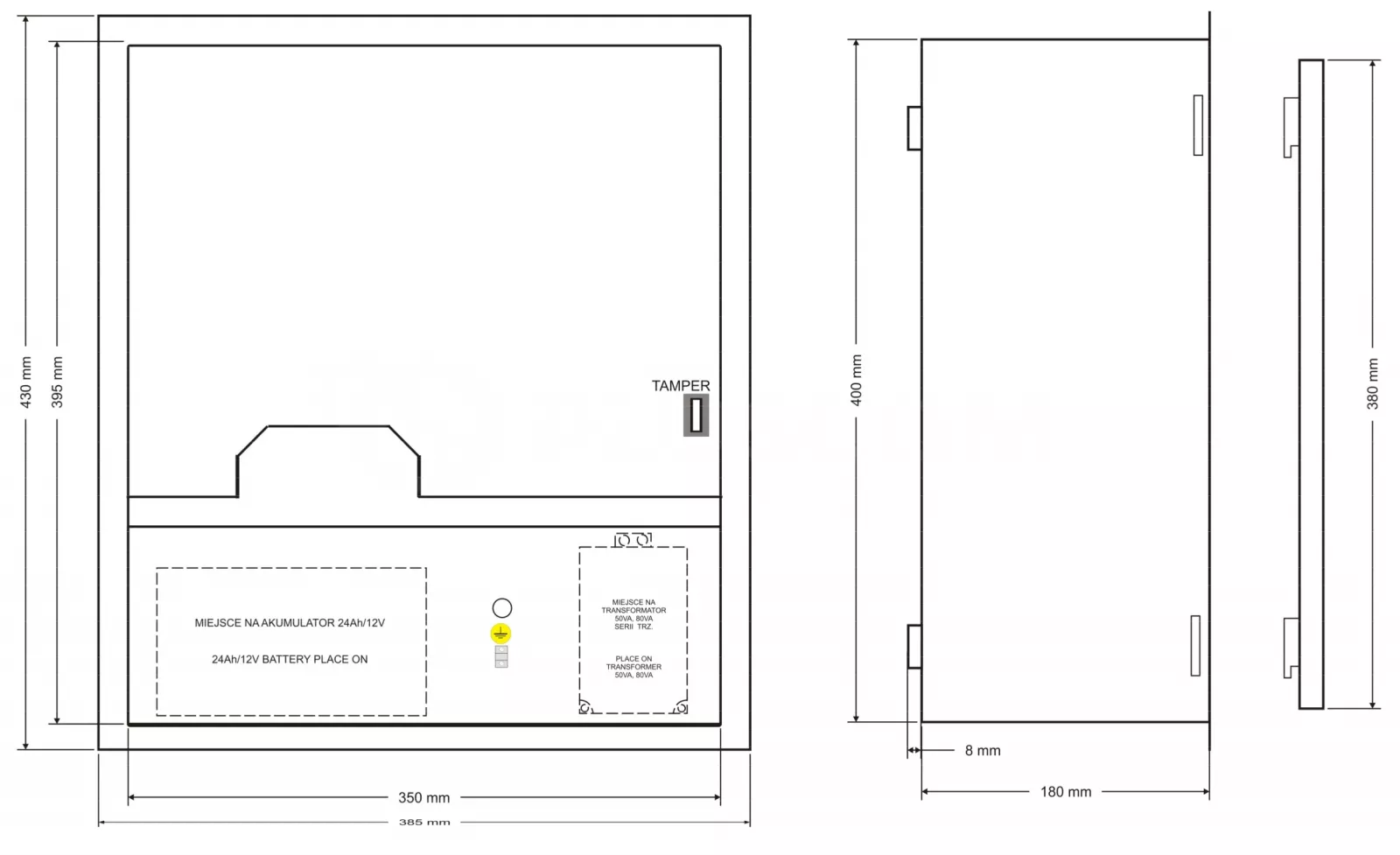

- dimensions intérieures : 350x395x180mm
- verrouillage : serrure à clé
- distance du mur 8mm
Logement Pulsar AWO520PU pour les panneaux de contrôle

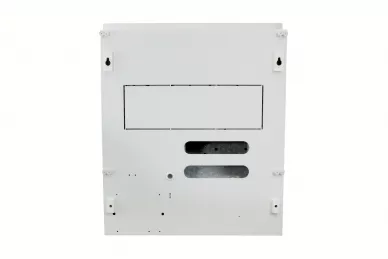

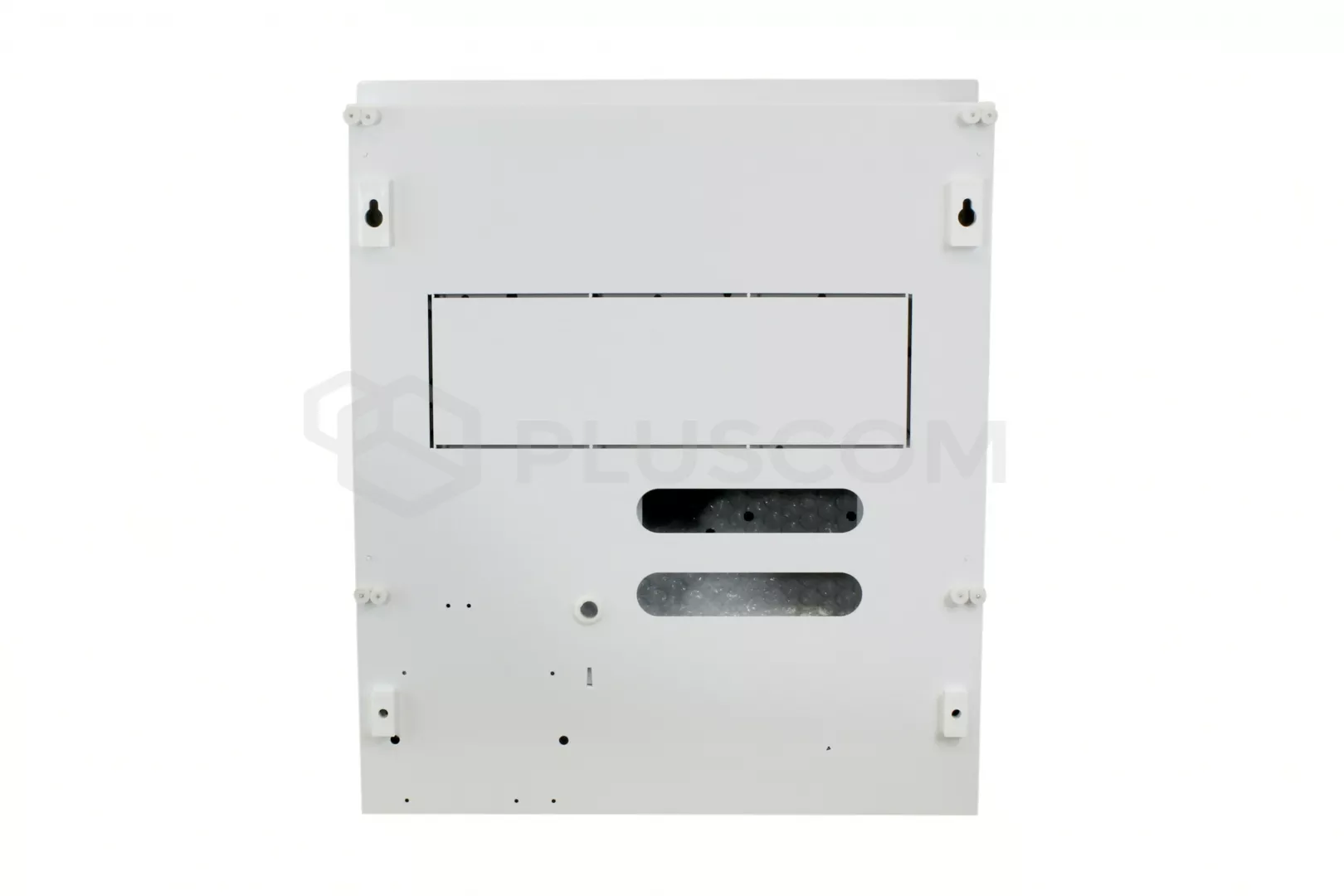

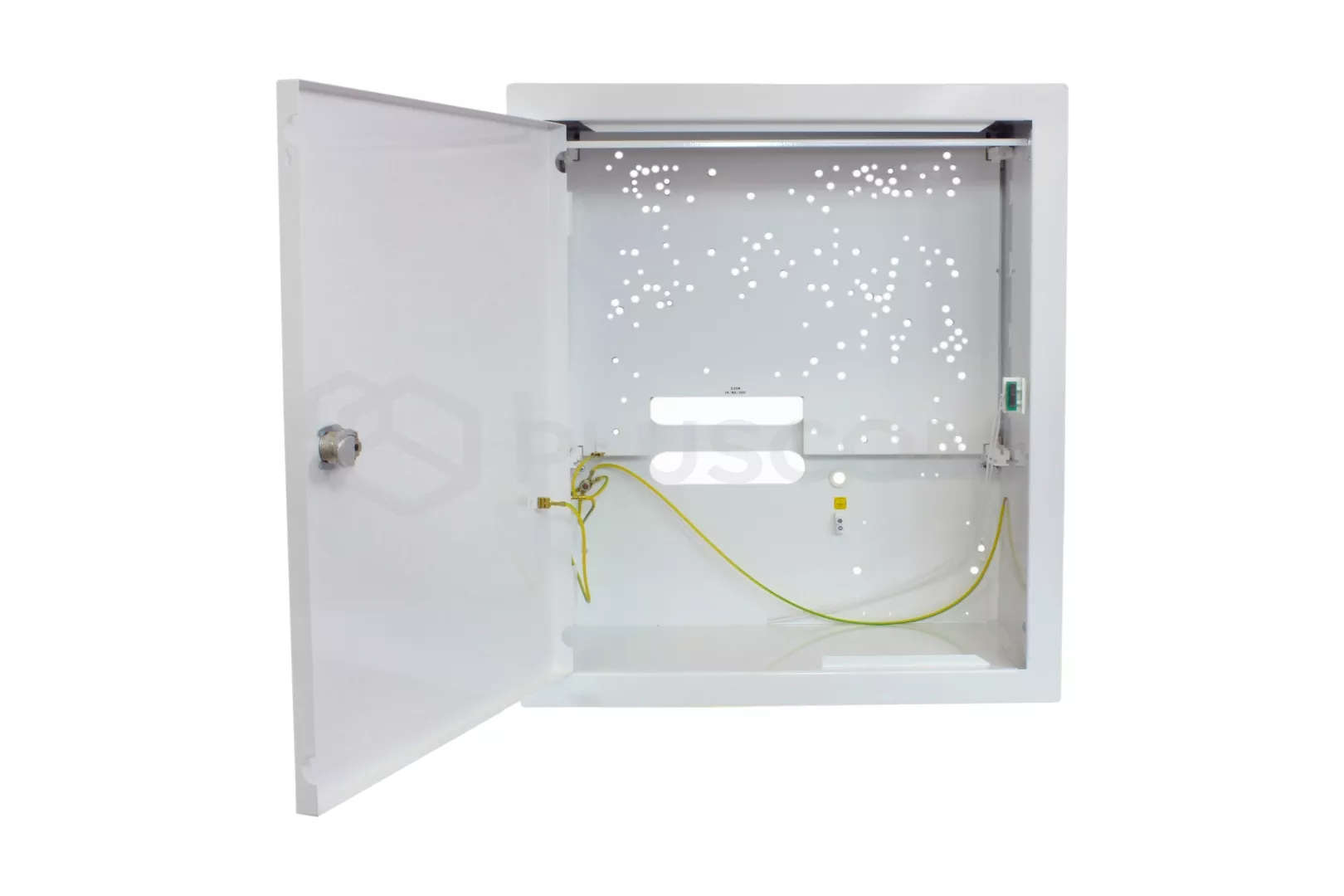

Boîtier dispose d'une plaque de montage amovible. Feuille est disponible en deux versions:
520B, 520S. En utilisant l'une ou l'autre version, nous pouvons profiter de différentes configurations de connexion.
Le boîtier est idéal pour le montage de panneaux et de modules. SATEL
520B :
CENTRALES :
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ 2x (CA64E, CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)
MODULES :
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC,
VGM16, SR, PTSA)+ 2x (CA64E, CA10E, SM, MST1)
Feuille 520S : dédiée à SATEL
CENTRALES :
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 4x CA64E (CA10E, SM, MST1)
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 3x CA64E (CA10E, SM, MST1)+ CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- CA6,10,VERSA5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST)+ 2x CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- INTEGRA64, 128+ 3x CA64E (CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)+ CA64 (EPS, O-OC, O- ROC, O-R, VGM-16, SR, ADR, ACC- KP- PS)
MODULES :
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC, EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS) +4x CA64E (CA10E, SM, MST1)
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC)+ CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS) + 3xCA64E (CA10E, SM, MST1)
- 2x CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS)+ 3x CA64E (CA10E, SM, MST1)

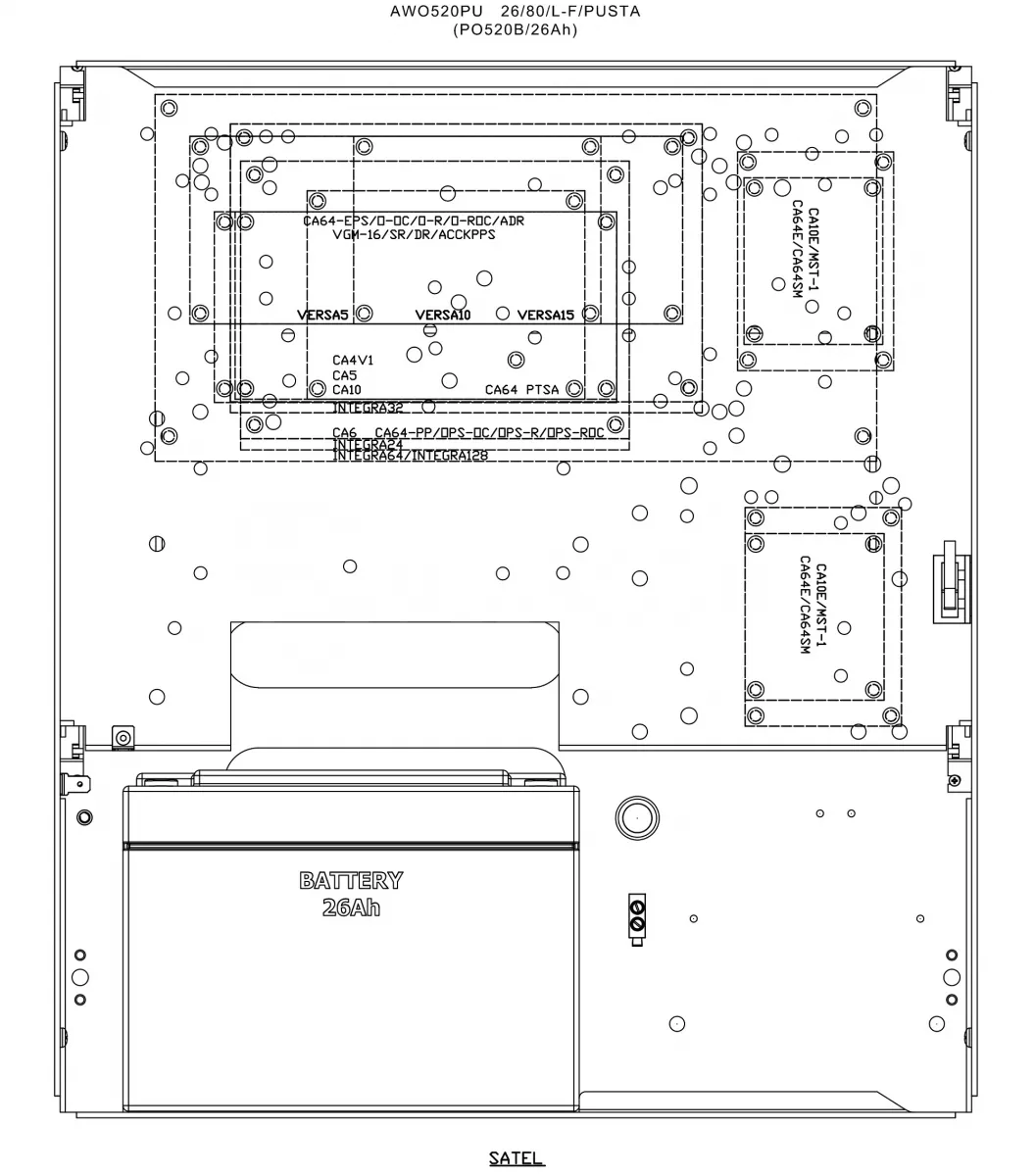

Exemple de disposition des modules SATEL dans une armoire utilisant la tôle 520B
Logement Pulsar AWO520PU pour les panneaux de contrôle
Autres panneaux de contrôle pouvant être montés dans cette armoire :
DSC, PARADOX, RISCO, SATELLITE, PYRONIX, TEXECOM, TELMOR, ROGER, EBS, PULSAR
