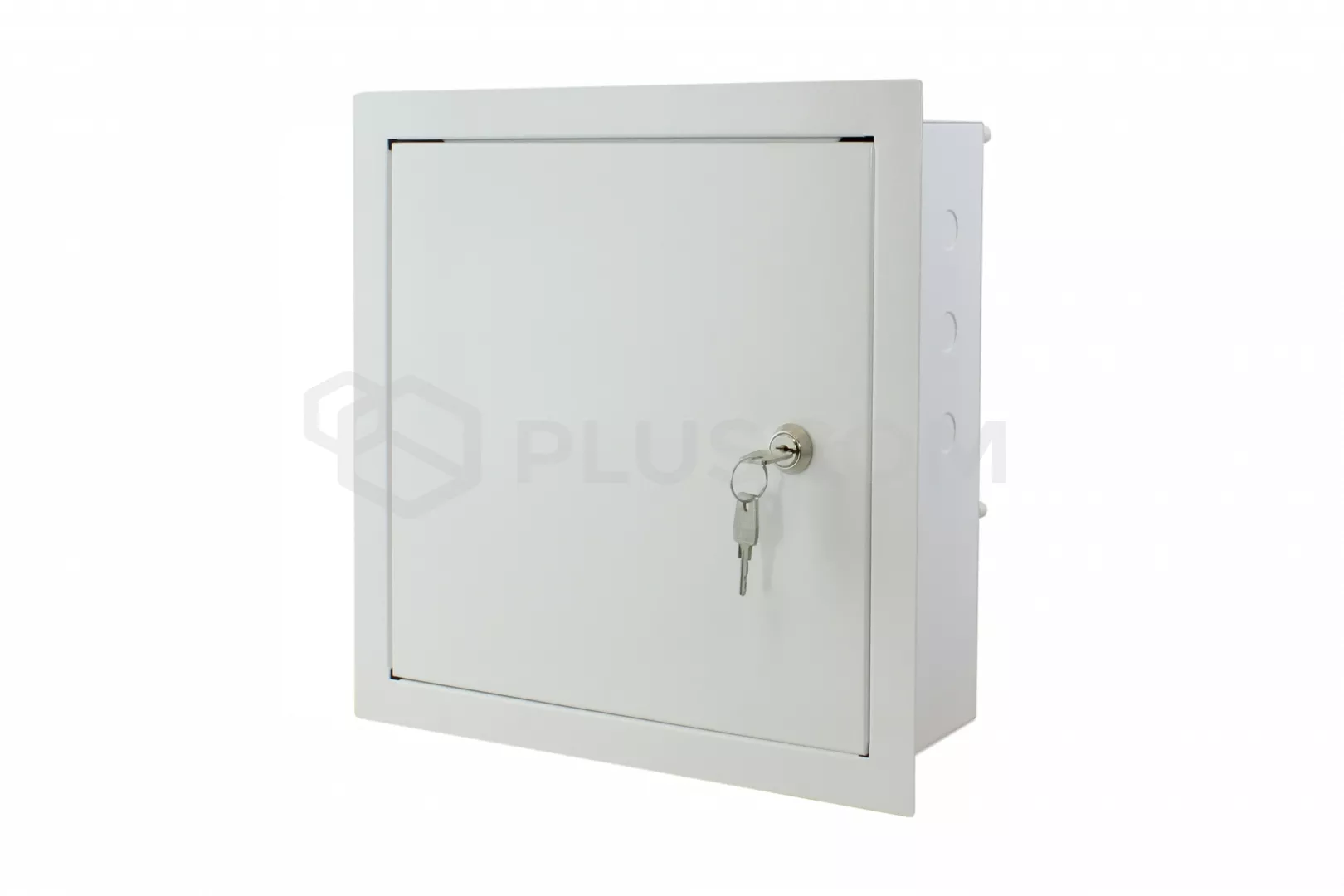

Boîtier Pulsar AWO500PU
Pulsar AWO500PU boîtier encastrable 17/40/S-F/PUST est conçu pour le montage :
- la carte du panneau de contrôle et les modules complémentaires optionnels
- le contrôleur du système KD et les modules additionnels
- Radio, émetteur GSM
- module d'alimentation tampon
- autres dispositifs dédiés
- les transformateurs suivants peuvent être installés dans le boîtier : TRZ40 TRZ50, TRZ80.
Logement Pulsar AWO500PU pour les panneaux de contrôle
|
Logement Pulsar AWO500PU pour les panneaux de contrôle
|
Boîtier
a
un espace pour une batterie 12V/17Ah ou 12V/7Ah Il est également livré en standard avec
protection contre le sabotage sous la forme d'un capteur d'ouverture du boîtier (contacts de type NC) de série.
Logement Pulsar AWO500PU pour les panneaux de contrôle
SPÉCIFICATIONS TECHNIQUES :
- espace pour transformateur TRZ 40/50/80
- espace pour batterie : 12V/17Ah (carte PO500B) ou 12V/7Ah (carte PO500D)
- protection anti-sabotage : OUI
- matériau : tôle de 0,7 mm, couleur RAL9003
- étanchéité : IP20

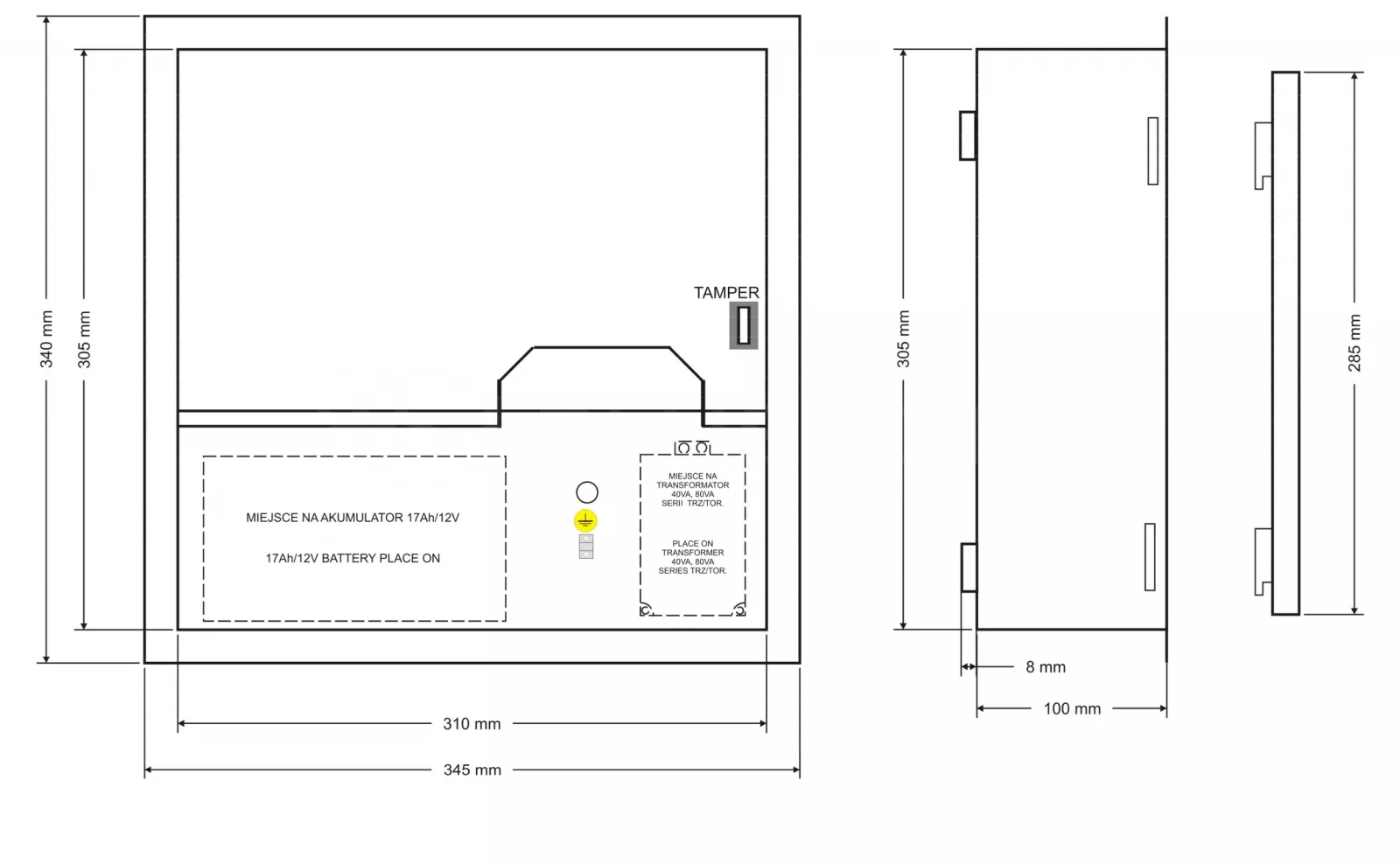

- dimensions intérieures : 320x305x100mm
- fermeture : serrure à clé
- distance du mur 8mm
Logement Pulsar AWO500PU pour les panneaux de contrôle

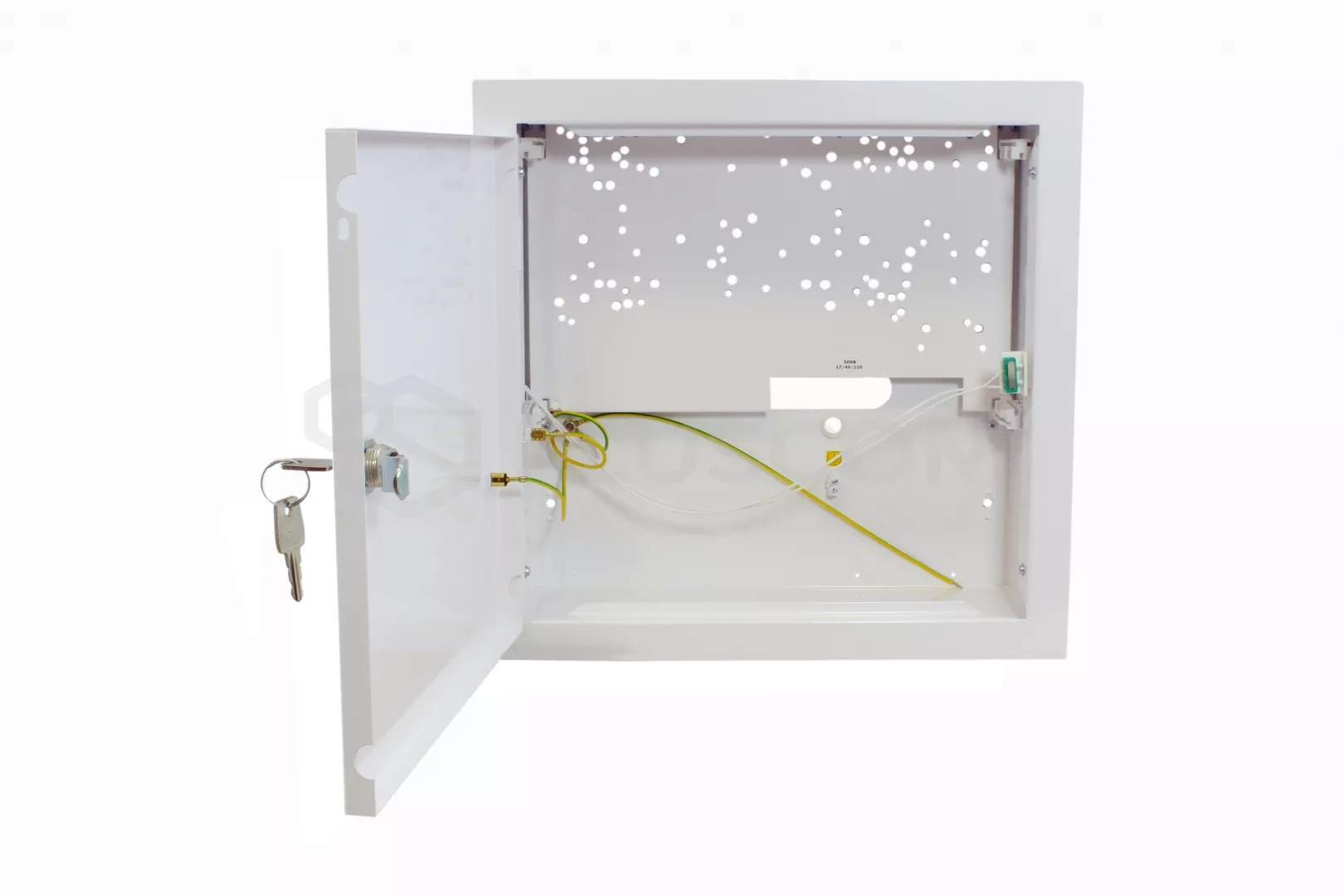

Boîtier dispose d'une plaque de montage amovible. Feuille est disponible en deux versions:
500B, 500D. L'utilisation de l'une ou l'autre version permet de bénéficier de différentes configurations de connexion.
Le boîtier est idéal pour le montage de panneaux et de modules. SATEL
Feuille 500B avec l'utilisation d'une batterie de 17Ah :
CENTRALES :
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)
MODULES :
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, DR, ACC-KP-PS, VGM16, SR, PTSA)+ CA64E (CA10E, SM, MST1)
Tôle 500D utilisant une batterie de 7Ah :
CENTRALES :
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)
MODULES :
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, VGM 16, SR, DR, PTSA, ACC-KPPS) + CA64E (CA10E, MST1, SM)
Autres panneaux pouvant être installés dans ce boîtier :
DSC, PARADOX, RISCO, PYRONIX, CROW, TEXECOM, TELMOR, ROEL, ROGER, EBS, PULSAR
