Elmes STP Radiocommande pour portails avec moteur AC 230V

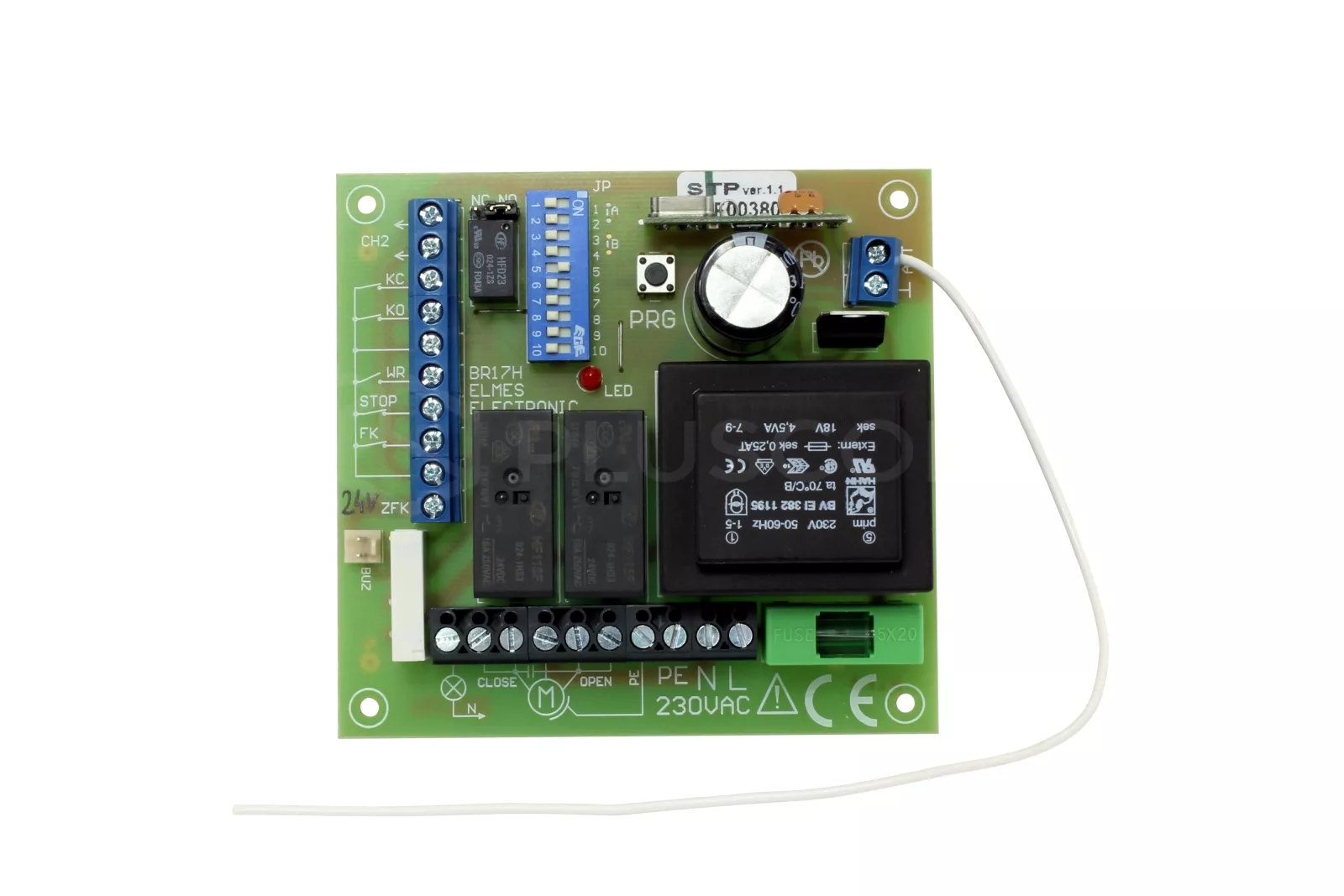

Contrôleur STP d'Elmes est conçu pour la commande à distance d'un portail actionné par un moteur à induction monophasé 230V AC permettant un fonctionnement bidirectionnel.

FONCTIONS DU CONTRÔLEUR

• la communication radio est assurée par le système KEELOQ qui garantit un haut niveau de sécurité de transmission
• coopération avec jusqu'à 112 télécommandes Elmes fonctionnant sur la bande 433,92 MHz
• contrôle avec un ou deux boutons de télécommande
• modes de fonctionnement :
• • manuel : l'ouverture et la fermeture sont commandées par les boutons de la télécommande, il n'y a pas de fonction de fermeture automatique du portail.
  • avec fermeture automatique : après l'ouverture, le portail se ferme automatiquement après un temps programmé (1s-4min)
  • zone de stationnement 1 : en appuyant sur la télécommande, le portail commence le cycle : OUVERTURE - PAUSE - FERMETURE. Le fait d'appuyer sur la télécommande pendant l'ouverture de la porte ne provoque aucune réaction et, pendant le compte à rebours de la PAUSE, le compte à rebours reprend depuis le début. En appuyant sur la télécommande pendant que le portail se ferme, le portail s'arrête et après 1s, il commence à s'ouvrir.
  • parking 2 (avec option d'arrêt) - en appuyant sur le bouton de la télécommande, la porte commence le cycle : OUVERTURE - PAUSE - FERMETURE, mais contrairement au mode parking 1, appuyer sur le bouton de la télécommande pendant que la porte est en mouvement l'arrête. Une nouvelle pression relance le cycle d'ouverture. Une pression sur le bouton de la télécommande pendant le compte à rebours de la PAUSE arrête le compte à rebours, et une autre pression relance le compte à rebours de la PAUSE depuis le début.
• fermeture automatique après écoulement du temps de PAUSE programmé (1sec - 4min)
• coopération avec des interrupteurs de fin de course de type NO ou NC
• temps de fonctionnement du moteur programmable permettant la coopération avec des moteurs non équipés d'interrupteurs de fin de course
• coopération avec une cellule photoélectrique NC avec sortie normalement fermée
• ouverture automatique de la porte en cas de violation de la cellule photoélectrique pendant la fermeture
• entrée de sécurité STOP pour bloquer le mouvement de la porte dans les deux sens
• sortie pour lampe d'avertissement (clignotante) ou lumière
• sortie relais NO/NC indépendante supplémentaire commandée par un bouton de commande à distance séparé
• fonction de facilitation de l'installation - interrupteurs de porte et de fin de course réversibles au moyen de cavaliers

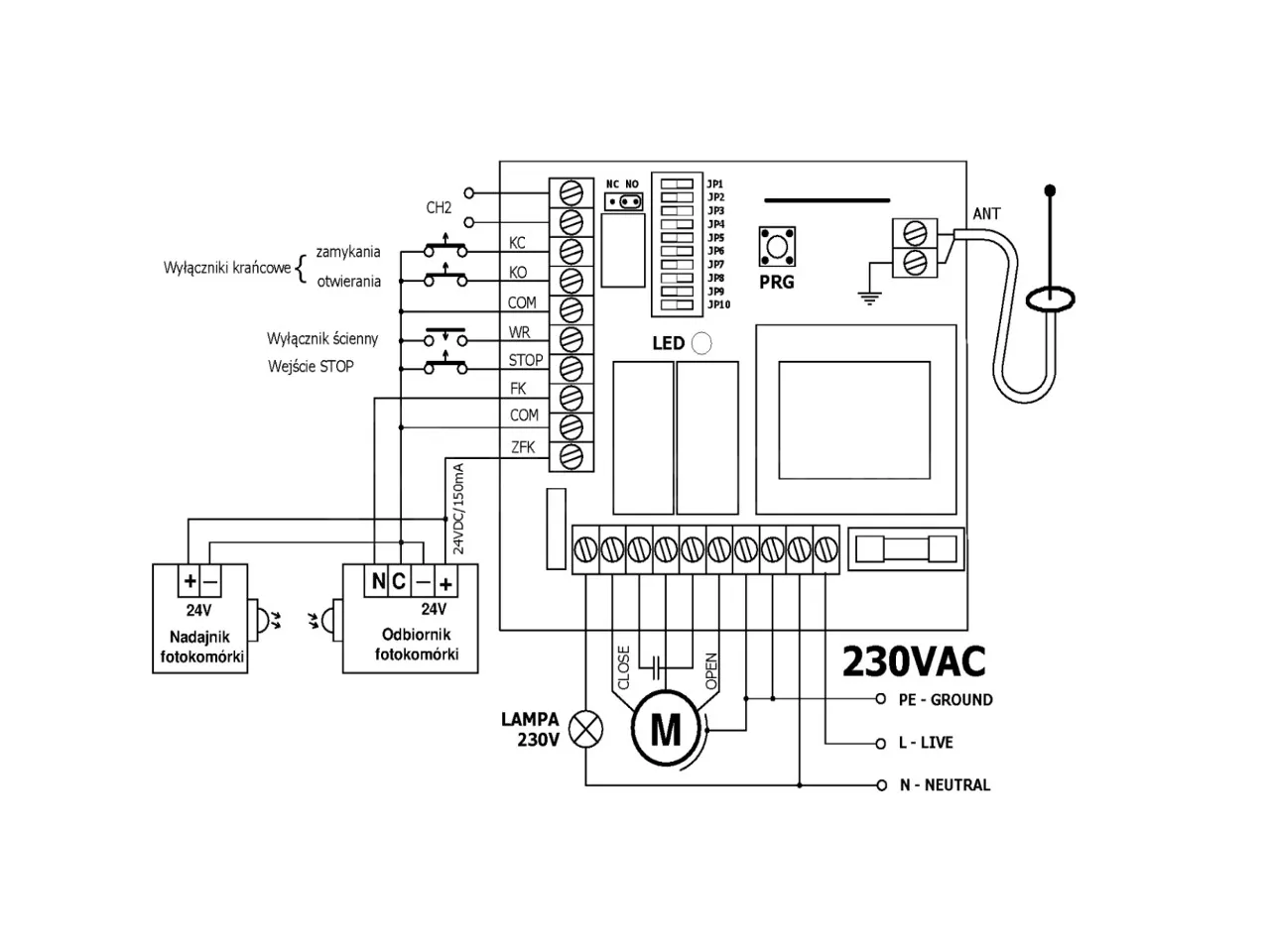

INSTALLATION ET CONFIGURATION
L'unité de commande est fournie sans boîtier et doit être installée dans le boîtier de l'opérateur de portail. Il faut veiller à ce qu'elle ne soit pas exposée directement aux intempéries.
Pour augmenter la portée des télécommandes, des bornes à vis sur la carte réceptrice permettent de connecter une antenne externe pour la bande 434Mhz.

L'entrée de la télécommande dans la mémoire du récepteur, les réglages de l'heure du moteur, la pause et d'autres procédures s'effectuent à l'aide du bouton PRG et de cavaliers sur la carte du récepteur.

DONNÉES TECHNIQUES

• alimentation : 230VAC ; consommation : max. 4VA
• sorties relais moteur : 2 x NO, max 16A/250VAC
• sortie lampe : 5A/250VAC max.
• sortie relais CH2 : NO ou NC (sélectionnable par cavalier), séparation galvanique ; capacité de charge : 1A/24VDC ou 0,5A/125VAC ; temps d'activation de la sortie : 0,5 s à 2 min.
• sortie d'alimentation de la cellule photoélectrique : 24VDCmaximum 150mA, protégée par un fusible en polymère
• entrée photocellule, type NC

• entrée STOP de sécurité, type NC
• Entrée de l'interrupteur de fin de course de type NC ou NO
• temps de fonctionnement du moteur : 1 s à 4 min, commun pour la fermeture et l'ouverture
• TEMPS DE PAUSE : de 1s à 4 mins
• récepteur superhétérodyne sur la bande 433.92MHz
• plage de température de fonctionnement : -20°C...+40°C
• dimensions (d/s/w) : 95x90x34mm
• espacement des trous de montage ø=3mm : 85x80mm
