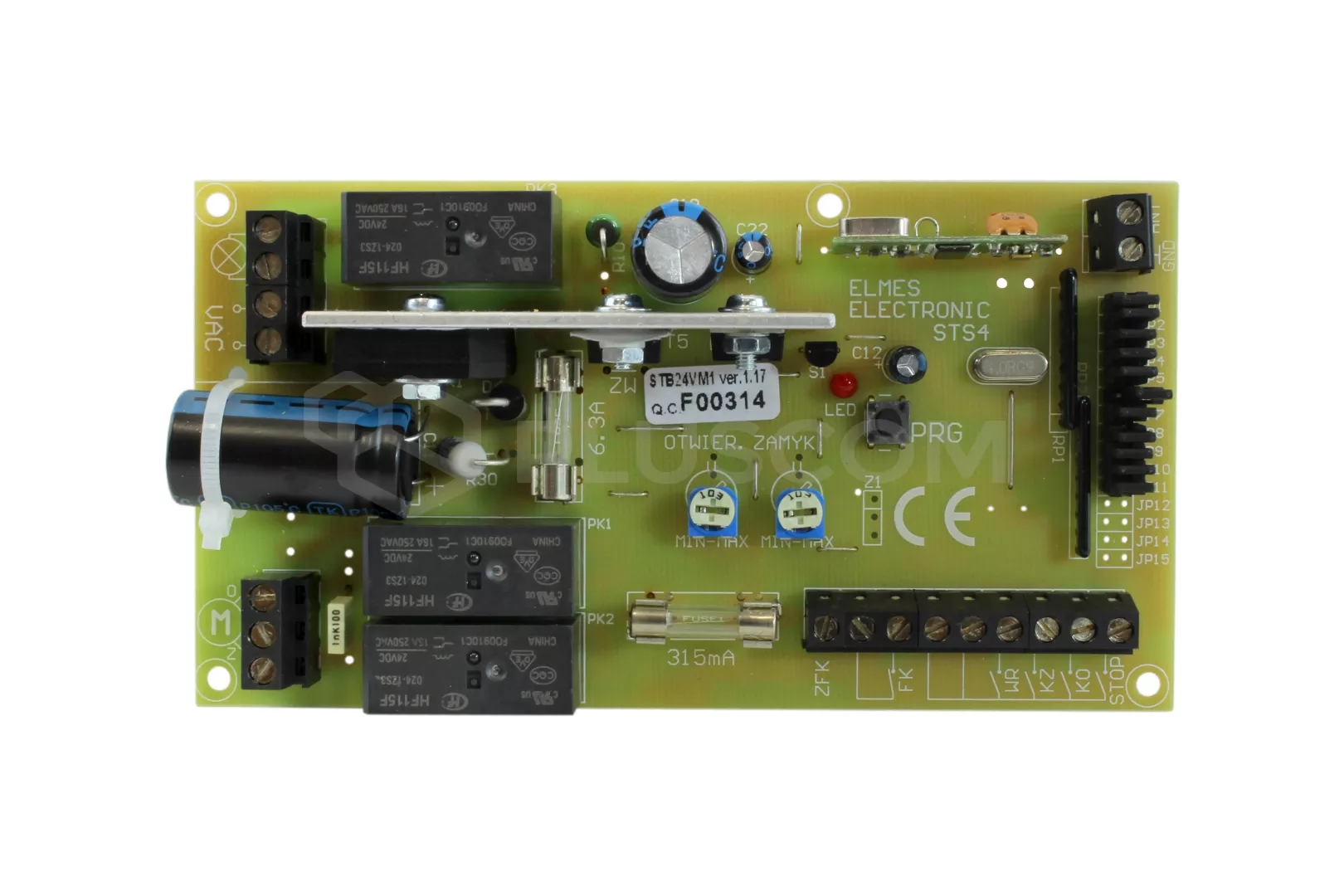

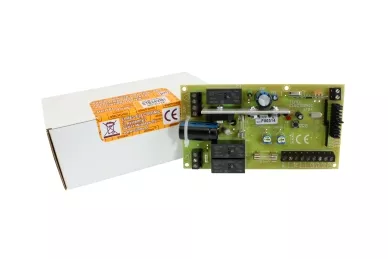

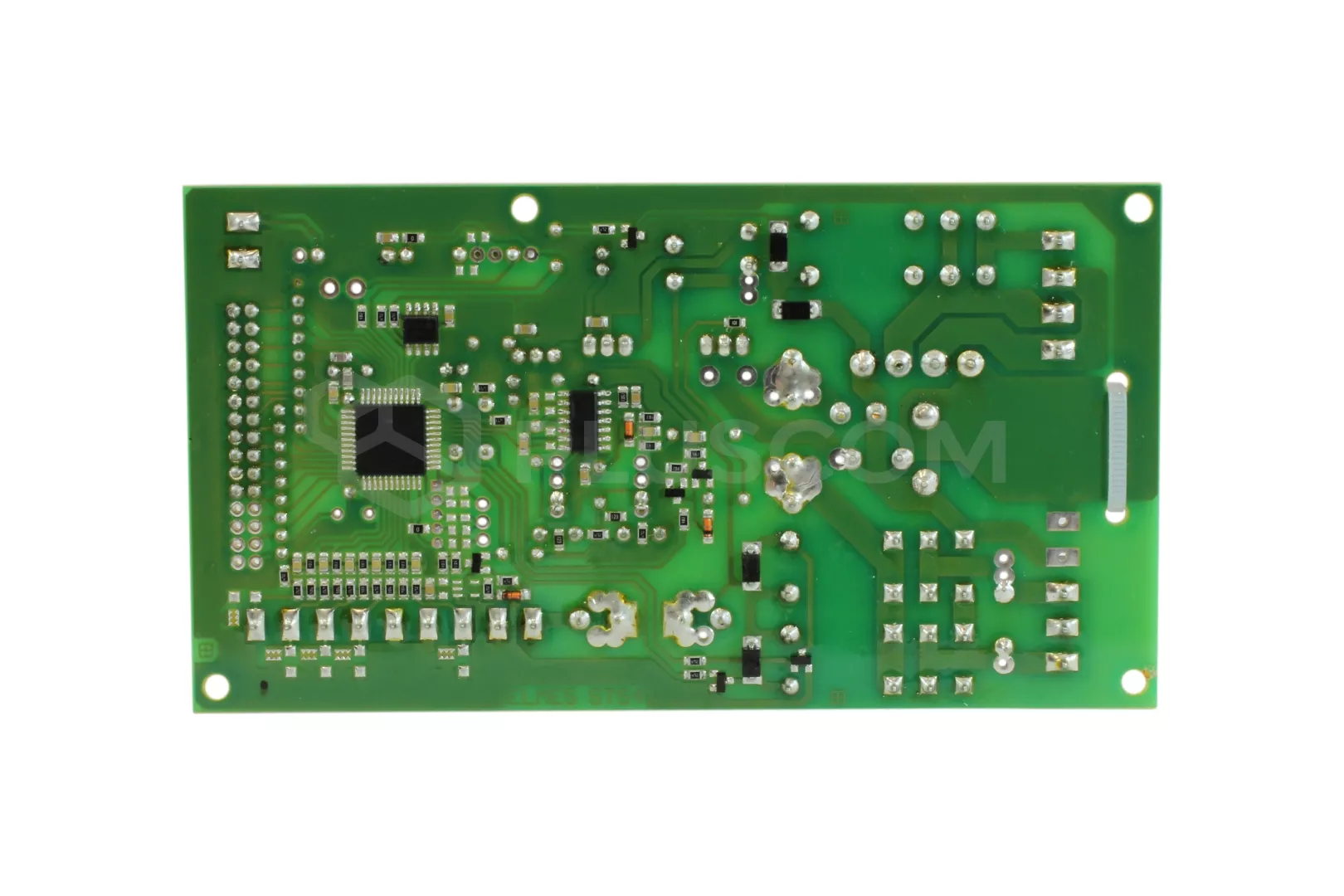

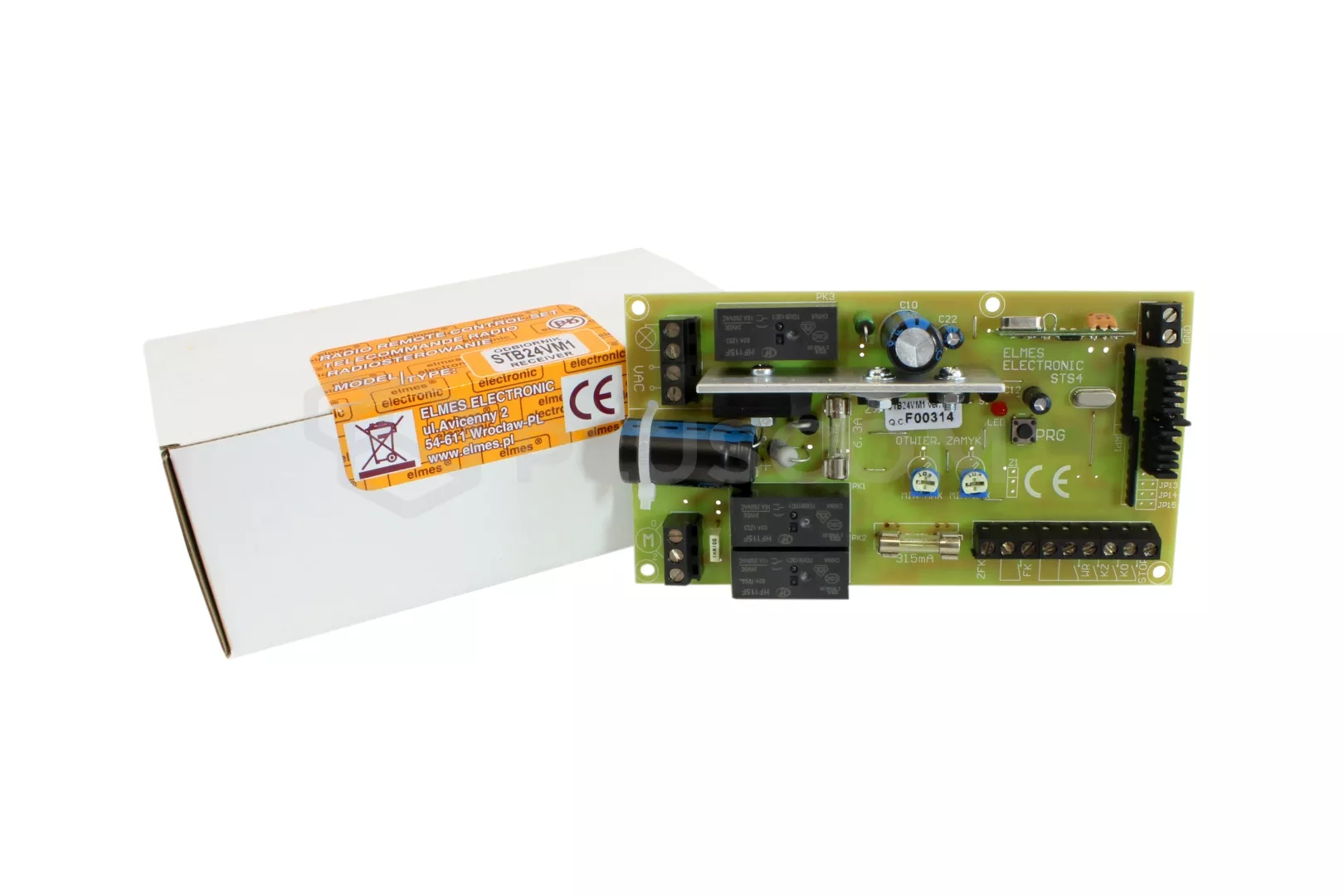

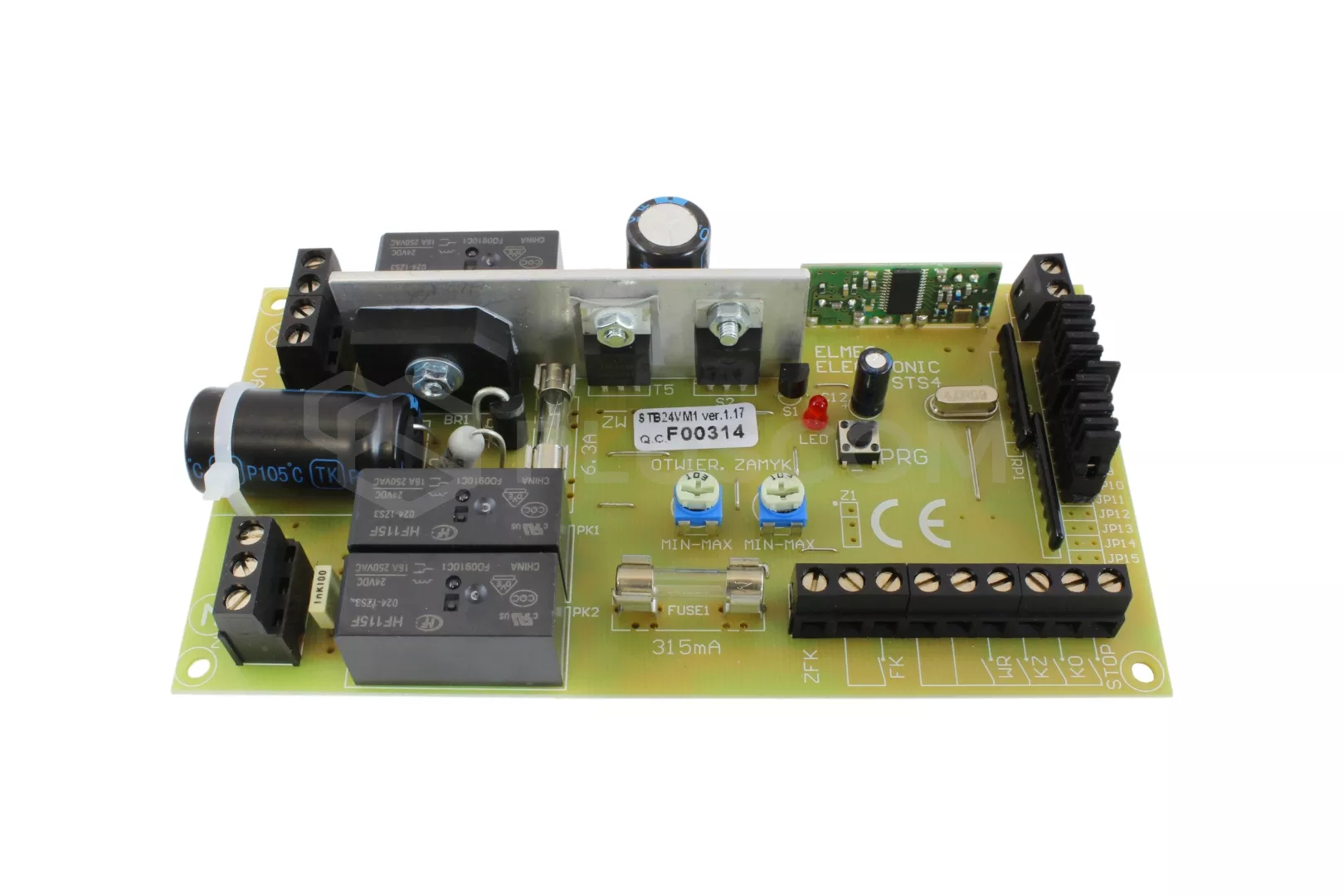

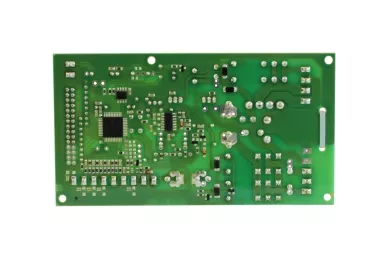

Elmes STB24VM1 Contrôleur de porte DC 24V

• communication sans fil utilisant un code variable KEELOQ pour assurer un haut niveau de sécurité de transmission
• récepteur superhétérodyne
• la mémoire de la télécommande : 112
• compatible avec toutes les télécommandes Elmes fonctionnant sur la bande 433.92MHz
• choix du type de fin de course, magnétique ou mécanique
• Démarrage et arrêt progressifs du moteur - protège le variateur contre les surcharges mécaniques et augmente la durée de vie du variateur
• relâchement des contraintes subies par l'entraînement lors de la fermeture de la porte grâce à une brève impulsion d'ouverture.
• protection contre les surcharges (surintensité), dont le seuil est réglé séparément pour chaque sens de mouvement
• fonctionnement en parking - la télécommande et l'interrupteur WR ne provoquent que l'ouverture, ils n'arrêtent pas la porte et ne la ferment pas.
• coopération avec une photocellule NC et des interrupteurs de fin de course NO ou NC
• sortie pour lampe d'avertissement (clignotante) ou éclairage
• fonctions supplémentaires augmentant la sécurité d'utilisation :
• • Entrée STOP (type NO) pour la connexion de dispositifs de sécurité supplémentaires,
  • fermeture automatique de la porte précédée de trois secondes de clignotement de la lampe
  • temps de fonctionnement du moteur programmable - protection contre la rupture des interrupteurs de fin de course

DONNÉES TECHNIQUES

• Alimentation : AC 24V
• consommation de courant (sans photocellule connectée et avec le moteur éteint) : max : 100mA
• protection du moteur : 6,3A
• puissance maximale de la lampe : 40W
• sortie d'alimentation de la cellule photoélectrique : DC 24V, max. 240 mA
• seuil de protection contre les surcharges : 2-7,5A
• temps de fonctionnement du moteur 1s ... 60 min
• PAUSE ou durée de la lampe après l'arrêt 1 ... 255 s
• plage de température de fonctionnement de -20°C...+55°C
• dimensions (d/s/w) 140x75x30mm

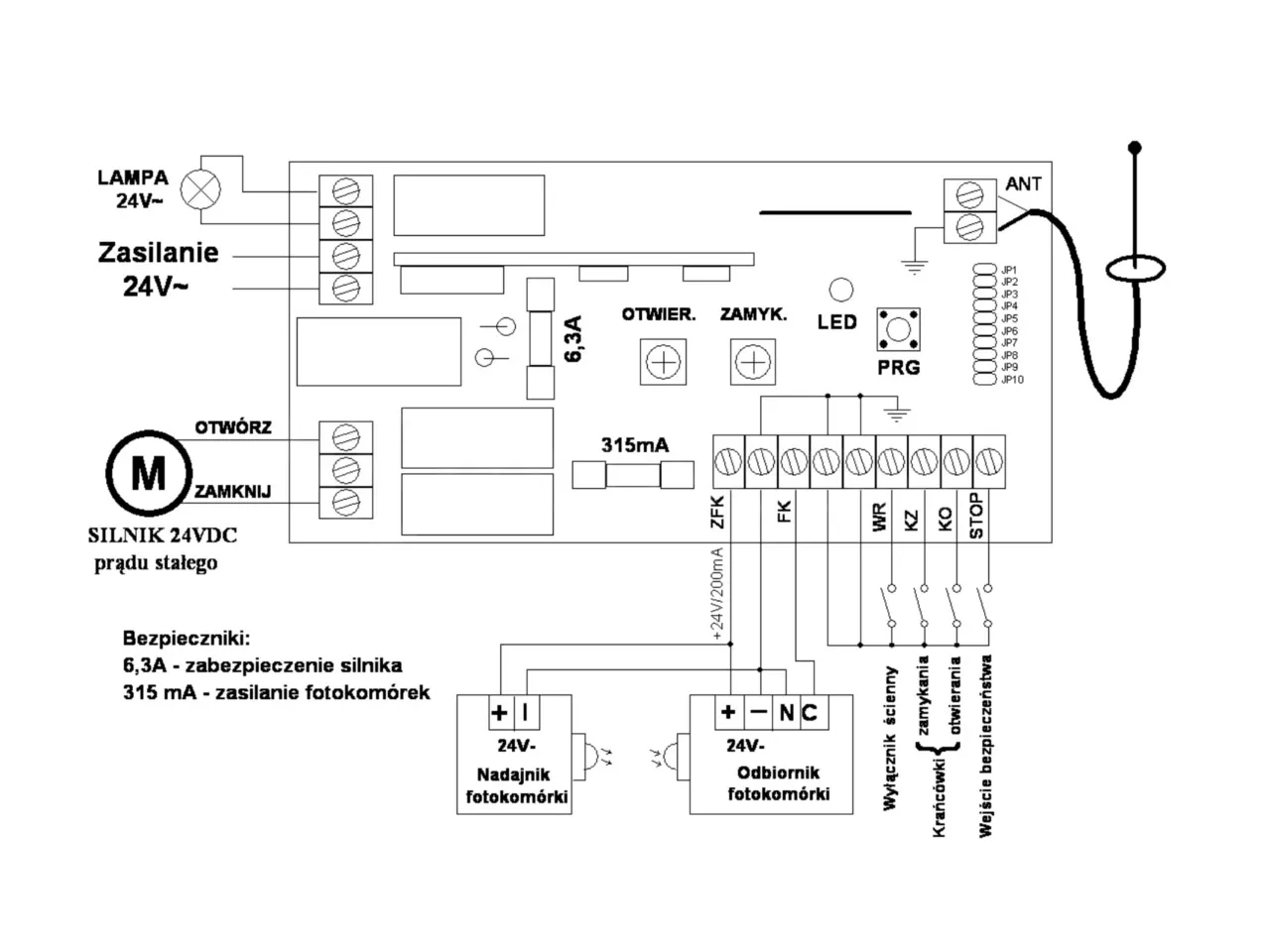

INSTALLATION ET CONFIGURATION
L'unité de commande est fournie sans boîtier et doit être installée dans le boîtier de l'opérateur du portail. Il faut veiller à ce qu'elle ne soit pas exposée directement aux intempéries.
Pour augmenter la portée des télécommandes, des bornes à vis sont prévues sur la carte réceptrice pour la connexion d'une antenne externe pour la bande 434Mhz.

L'entrée de la télécommande dans la mémoire du récepteur, les réglages de l'heure du moteur, la pause et d'autres procédures s'effectuent à l'aide du bouton PRG et de cavaliers sur la carte du récepteur.
