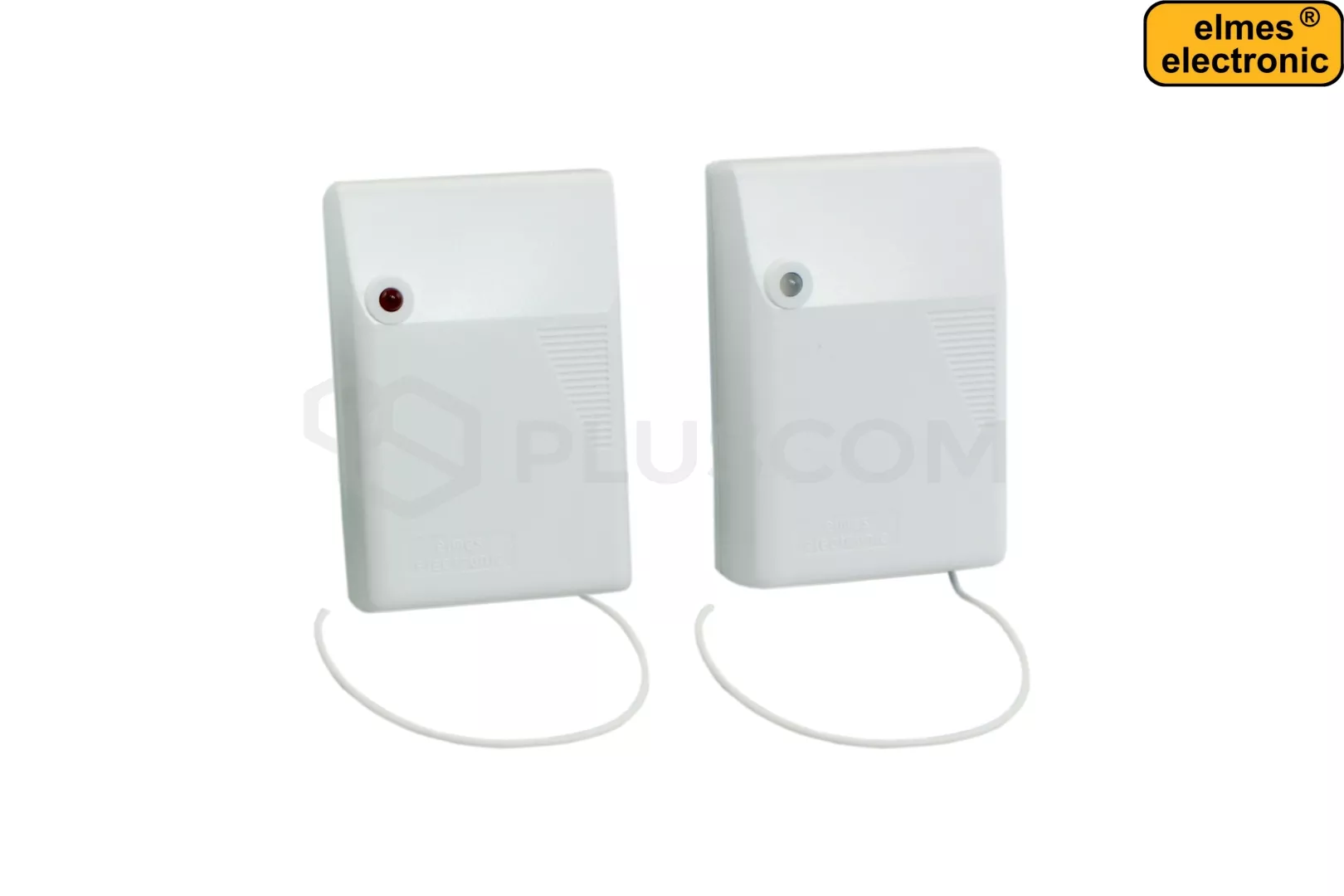

Elmes RP501HShet Communication radio à quatre canaux (RP501T - émetteur + RP501R - récepteur)
L'ensemble comprend un émetteur et un récepteur. La communication entre eux s'effectue sans fil dans la bande de fréquence 433,92 MHz (transmission 64 bits, nombre de combinaisons de codes 16777216). L'ensemble permet la transmission sans fil de l'état de 4 entrées de l'émetteur vers le récepteur. Dans des conditions environnementales favorables à la propagation des ondes radio, la distance entre l'émetteur et le récepteur peut atteindre 500 mètres.
APPLICATION :
- dans les systèmes d'alarme pour la transmission à distance de signaux d'alarme provenant de détecteurs qui ne peuvent pas être câblés
- pour la commande à distance d'appareils éloignés

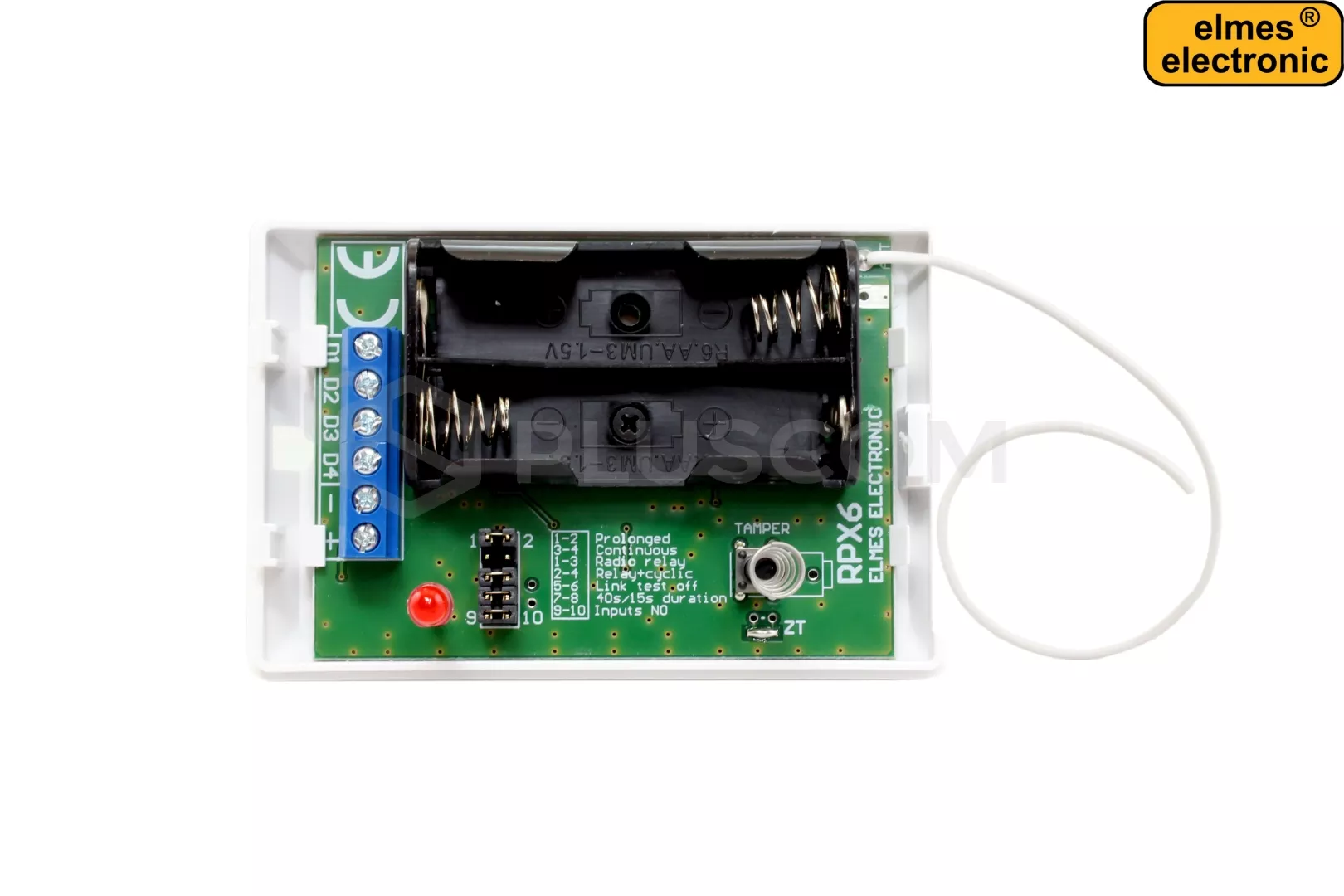

TRANSMETTEUR RP501T :
PUISSANCEL'émetteur peut être alimenté par 12V DC ou par deux piles alcalines AA 1,5V. Les deux sources peuvent être connectées simultanément. Dans ce cas, le courant est prélevé sur l'alimentation électrique et, en cas de coupure de courant, le système bascule sur l'alimentation par piles.
ENTRÉES: Les entrées du transmetteur peuvent être de type NF ou NO (configuration par cavalier). Les entrées D1...D4 sont polarisées en interne à +3V. Ceci permet d'obtenir une faible consommation de courant de l'appareil à l'état de repos.
Il est possible de réduire cette résistance à 10kOHm. Pour ce faire, soudez les cavaliers Z1..Z4 sur la face inférieure. Dans ce cas, la consommation de courant au repos passe à 1,2mA, mais uniquement lorsque les entrées sont court-circuitées à la masse. Au prix d'une consommation de courant plus élevée, les entrées sont plus résistantes aux interférences lorsqu'elles sont reliées à de longs câbles non blindés.
4 MODES DE FONCTIONNEMENT DE L'ÉMETTEUR :
L'émetteur peut fonctionner selon 4 modes dont la sélection s'effectue à l'aide des cavaliers 1-4. Chaque changement de mode de l'émetteur nécessite une entrée dans la mémoire du récepteur.
MODE 1 (Continu). La violation d'une entrée de l'émetteur déclenche une transmission qui active les sorties correspondantes du récepteur. La transmission se termine lorsque toutes les entrées ne sont plus actives. Une fois la transmission terminée, les sorties du récepteur restent activées pendant la durée programmée dans le récepteur. Si l'état des entrées change pendant la transmission, l'état des sorties du récepteur changera également en conséquence. Si la violation des entrées dans l'émetteur ne cesse pas, après 15 ou 40 secondes (*), l'émetteur passe à un cycle d'émission de 1s toutes les 1 min. intervalles.
MODE 2 (prolongé). La violation d'une entrée de l'émetteur déclenche une transmission qui active les sorties correspondantes du récepteur. Contrairement au mode 1, la transmission ne se termine pas lorsque l'entrée revient à l'état inactif, mais se poursuit pendant 15 ou 40 secondes, même si la violation de l'entrée disparaît plus tôt. Si une autre entrée est excitée pendant la transmission, celle-ci sera prolongée et comprendra des informations sur l'activation des deux entrées. Si l'excitation ne disparaît pas après 15/40s, le transmetteur entre dans un cycle d'économie de la batterie : 1s de transmission toutes les 1min de pause. Les sorties du récepteur restent activées pendant le temps programmé depuis la dernière transmission.
Ce mode est recommandé pour la coopération entre le récepteur et plusieurs émetteurs, car si l'un des émetteurs active la sortie D1 du récepteur et que le récepteur reçoit ensuite un signal d'un autre émetteur qui n'a activé que l'entrée D2, les deux sorties D1 et D2 seront activées dans le récepteur (la transmission du deuxième émetteur ne réinitialise pas la sortie réglée par le premier émetteur).
MODE 3 (relais radio). Chaque changement d'état des entrées D1..D4 de l'émetteur (activation ou désactivation) déclenche une transmission d'une durée de 15 ou 40s. Cette transmission contient l'état actuel des entrées de l'émetteur. Le récepteur émet sur les sorties D1..D4 l'état reçu de l'émetteur et le maintient après la fin de la transmission de l'émetteur jusqu'à la réception de la transmission suivante. Dans ce mode de fonctionnement, l'état des sorties du récepteur correspond à l'état actuel des entrées de l'émetteur.
MODE 4 (Relais+cyclique). Similaire au point 3, sauf que l'émetteur envoie, toutes les 80 secondes, une transmission d'une seconde qui rafraîchit l'état des sorties dans le récepteur. Ceci est important s'il y a un risque de coupure de courant au niveau du récepteur ou si l'on craint que la transmission n'atteigne pas le récepteur en raison d'interférences.

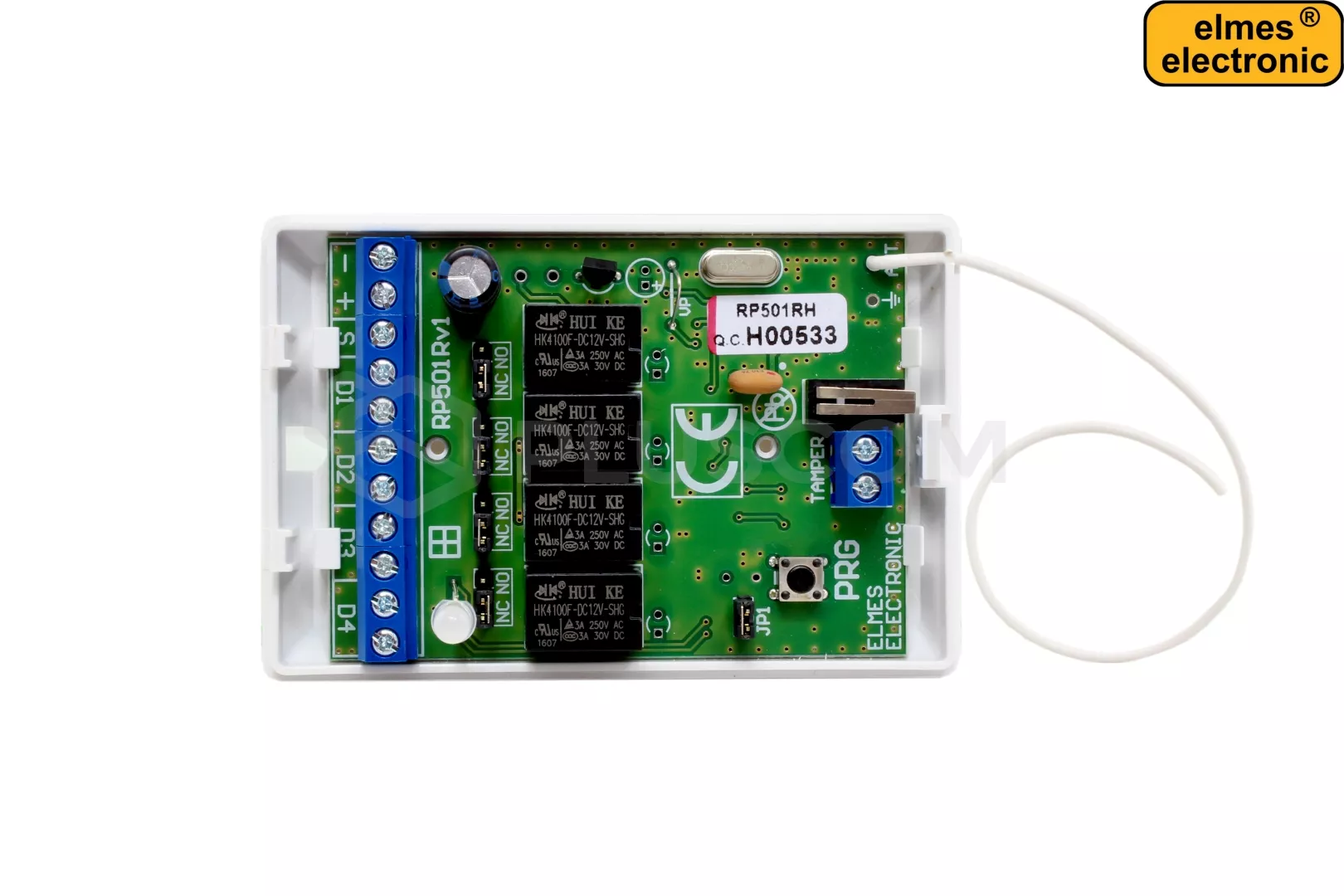

RÉCEPTEUR RP501R
PUISSANCE : Le récepteur est alimenté en courant continu 10-15V
SORTIES :
- 4 sorties relais séparées galvaniquement
- type de sorties NC/NO changement du mode de fonctionnement au moyen de cavaliers
- charge de la sortie relais DC 1A/30V, AC 1A/125V
- 1 S type de sortie OC 1A/60V
FONCTIONS SUPPLÉMENTAIRES :
Protection contre les manipulations :
Le récepteur et l'émetteur sont tous deux équipés de capteurs d'ouverture du boîtier.
Surveillance de la batterie :
Si l'émetteur est alimenté par des piles et que la tension tombe en dessous de 2,7V, la LED verte du récepteur commence à clignoter. Une transmission indiquant l'état de la batterie est envoyée au récepteur toutes les 4 minutes. Une fois la pile remplacée, le clignotement s'arrête.
Test de la connexion radio :
Cette fonction permet de contrôler la connexion radio entre l'émetteur et le récepteur en envoyant un signal de test à travers l'émetteur. Si le récepteur ne le reçoit pas, il le signale par une alarme d'échec de la liaison radio.
