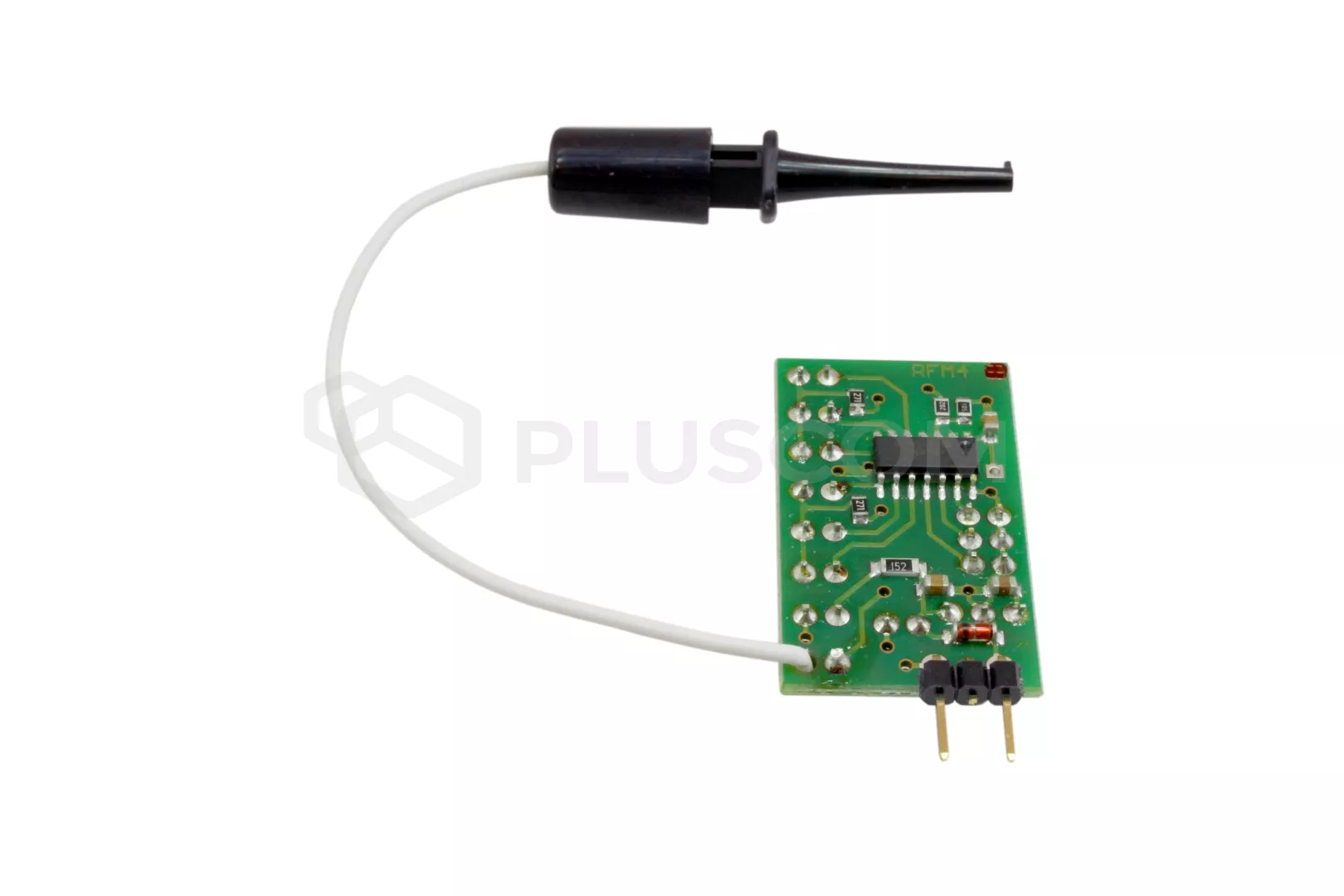

ELMES RFM4 est un outil indispensable pour l'installateur des composants du système sans fil Elmes.

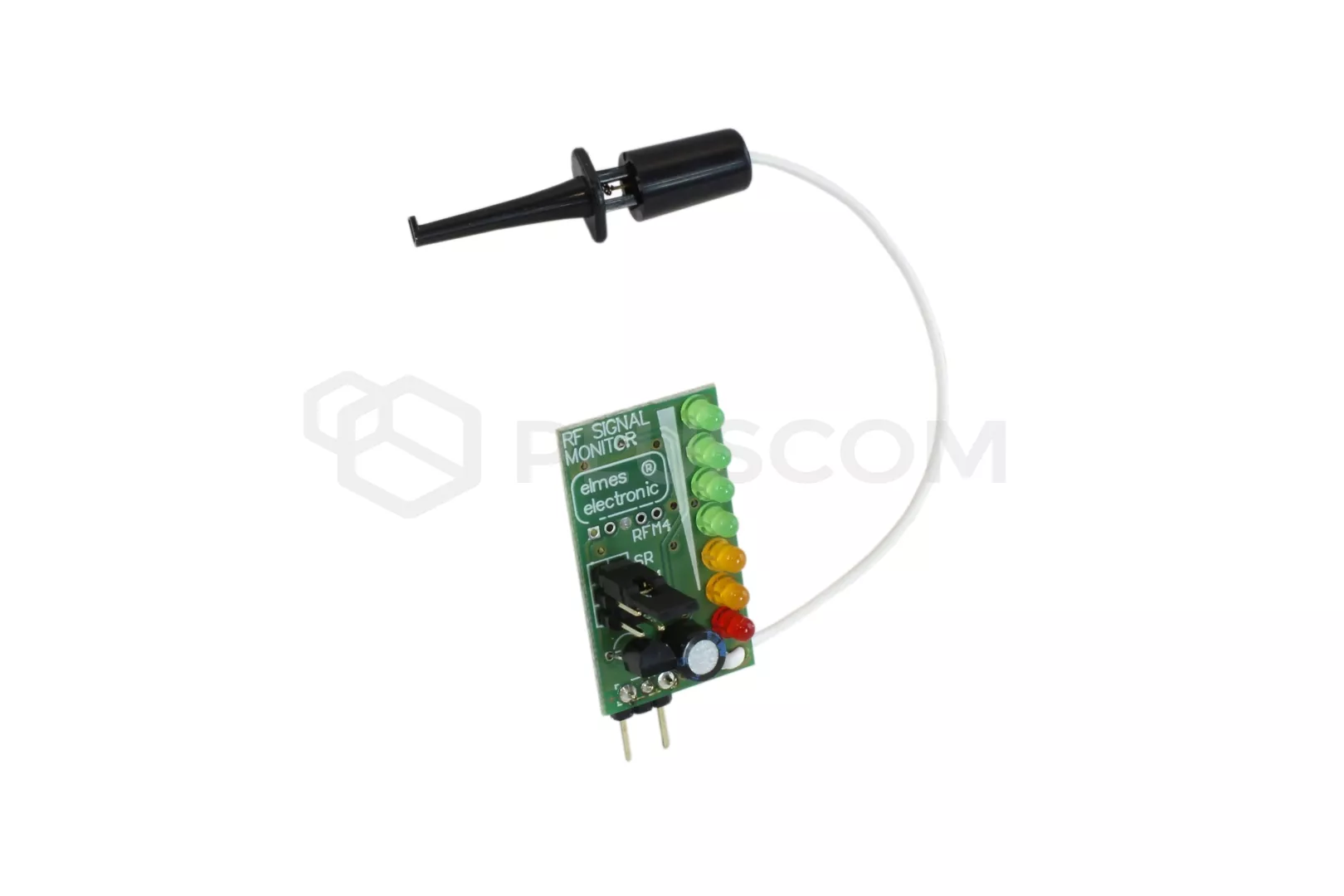

Il vérifie l'intensité du signal radio du système émetteur-récepteur dans la bande 433,92Mhz. Le résultat de la mesure est affiché sur 6 LEDs (2 jaunes + 4 vertes), plus il y a de LEDs allumées, plus le signal est fort. Si seules les LED jaunes sont allumées, le signal reçu par le récepteur est insuffisant.
Détection des interférences.
En outre, l'indicateur peut également détecter d'autres signaux radio apparaissant dans la bande 433,92 MHz qui peuvent localement interférer avec les récepteurs Elmes et entraîner des limitations de la portée de fonctionnement.
INSTALLATION ET MESURES

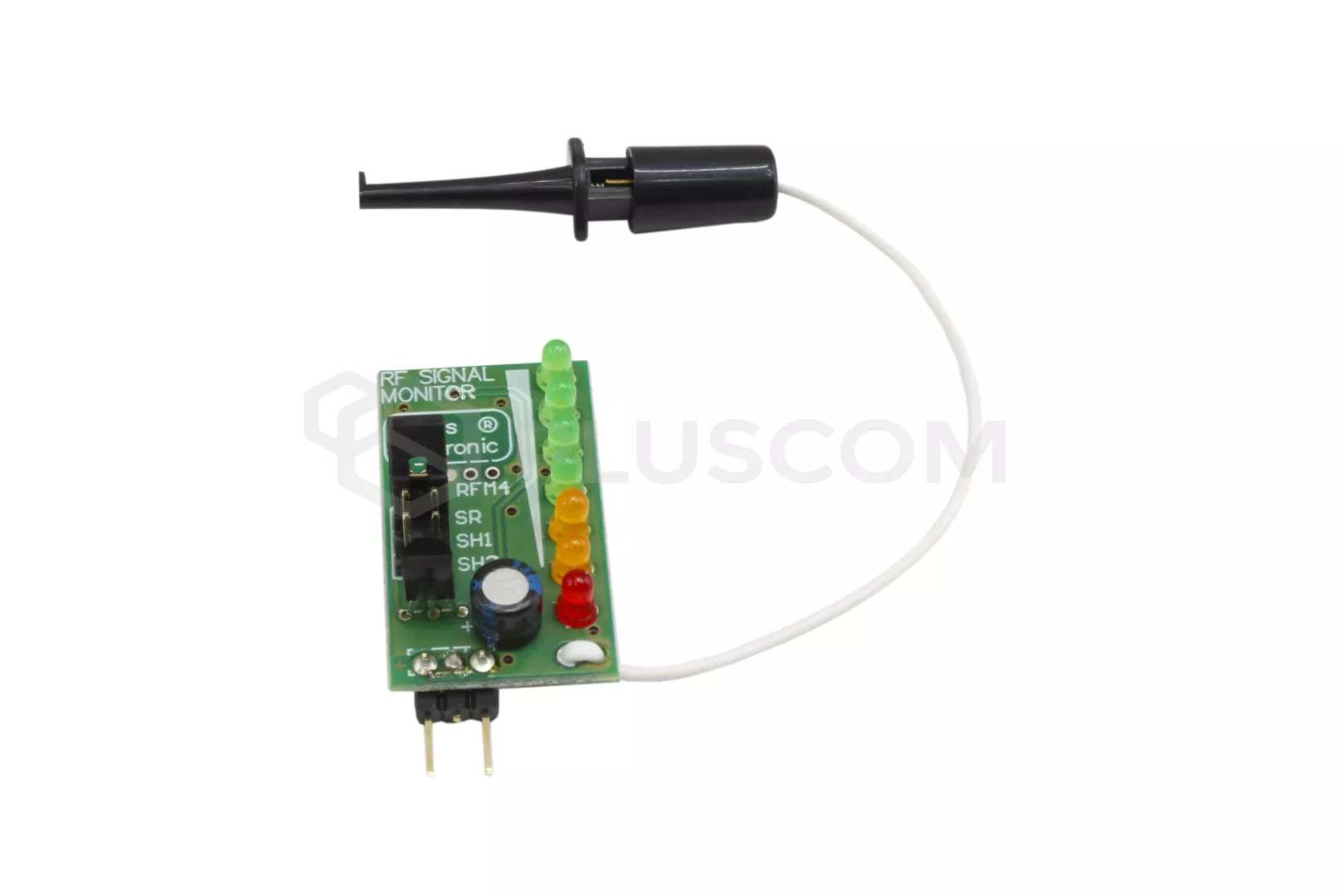

1. Utiliser le cavalier pour sélectionner le type de récepteur :
- SR - récepteur superréactif
- SH1 - récepteur superhétérodyne avec puce Philips UAA3210 (production jusqu'en 2008)
- SH2 - récepteur superhétérodyne avec puce Infineon TDA5220 (production depuis 2008)

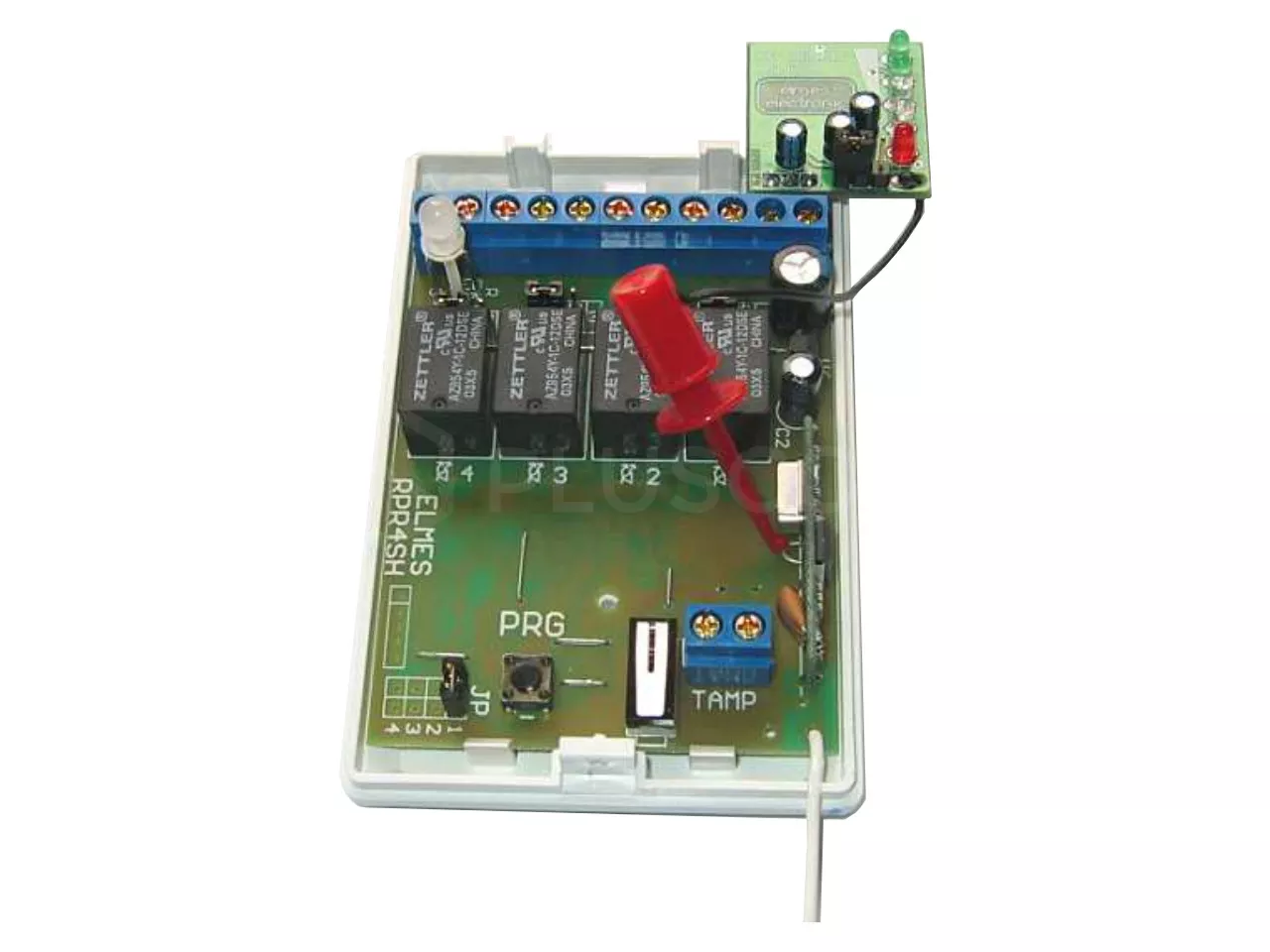

2. Connecter les broches d'alimentation de l'indicateur en les insérant dans les bornes +/- de la carte du récepteur.
3. En stimulant chaque émetteur à tour de rôle à l'endroit prévu pour l'installation, observez le niveau du signal reçu sur les diodes allumées sur l'indicateur.
Veuillez noter qu'il peut arriver que le lieu d'installation soit déplacé, par ex. Notez que le fait de déplacer le site d'installation de 1 m, par exemple, peut modifier de manière significative le niveau du signal reçu. Les murs et les plafonds peuvent être constitués de différents matériaux ayant des niveaux d'atténuation différents. N'installez pas les composants à la limite de l'intensité du signal.
REMARQUE : Lors de la mesure d'un récepteur superhétérodyne (cavalier en position SH2), le RFM4 détecte à la fois les signaux AM et FM modulés et non modulés (par ex. porteuse fixe). Pour un récepteur superhétérodyne (cavalier en position SR) ou des récepteurs hétérodynes plus anciens (cavalier SH1), il ne détecte que les signaux modulés en AM.
