Pulsar AWO200K monté en surface à deux niveaux 17/TRP50/DSPR/L
Le boîtier est destiné au montage des panneaux de contrôle DSC, SATEL, PARADOX, RISCO, PYRONIX, TEXECOM, TELMOR, ROGER, EBS et des modules de communication GORKE - ATG, ROPAM - BASIC et MULTI GSM, SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4.

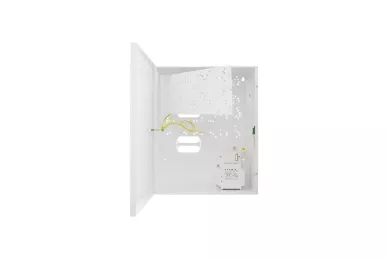

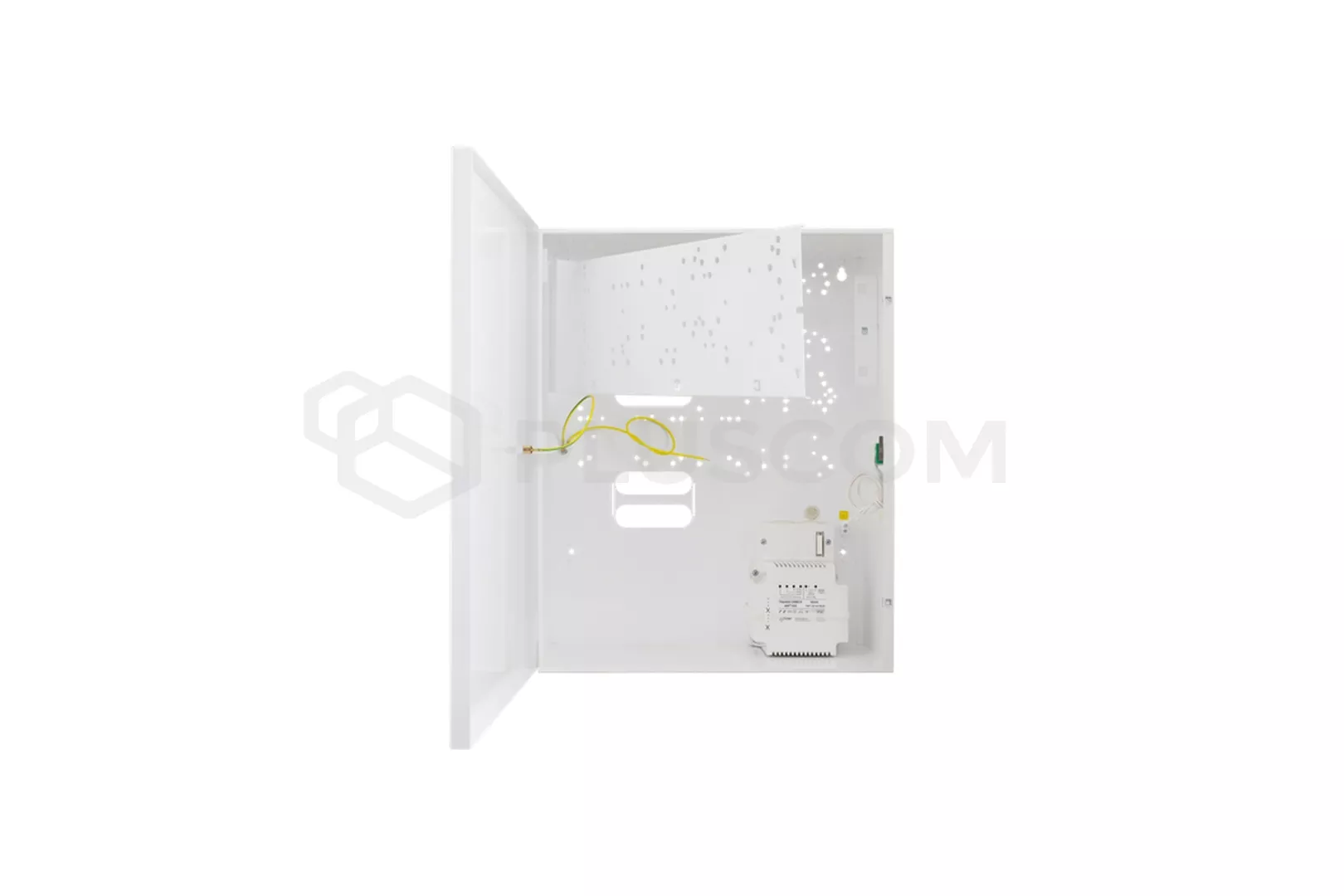

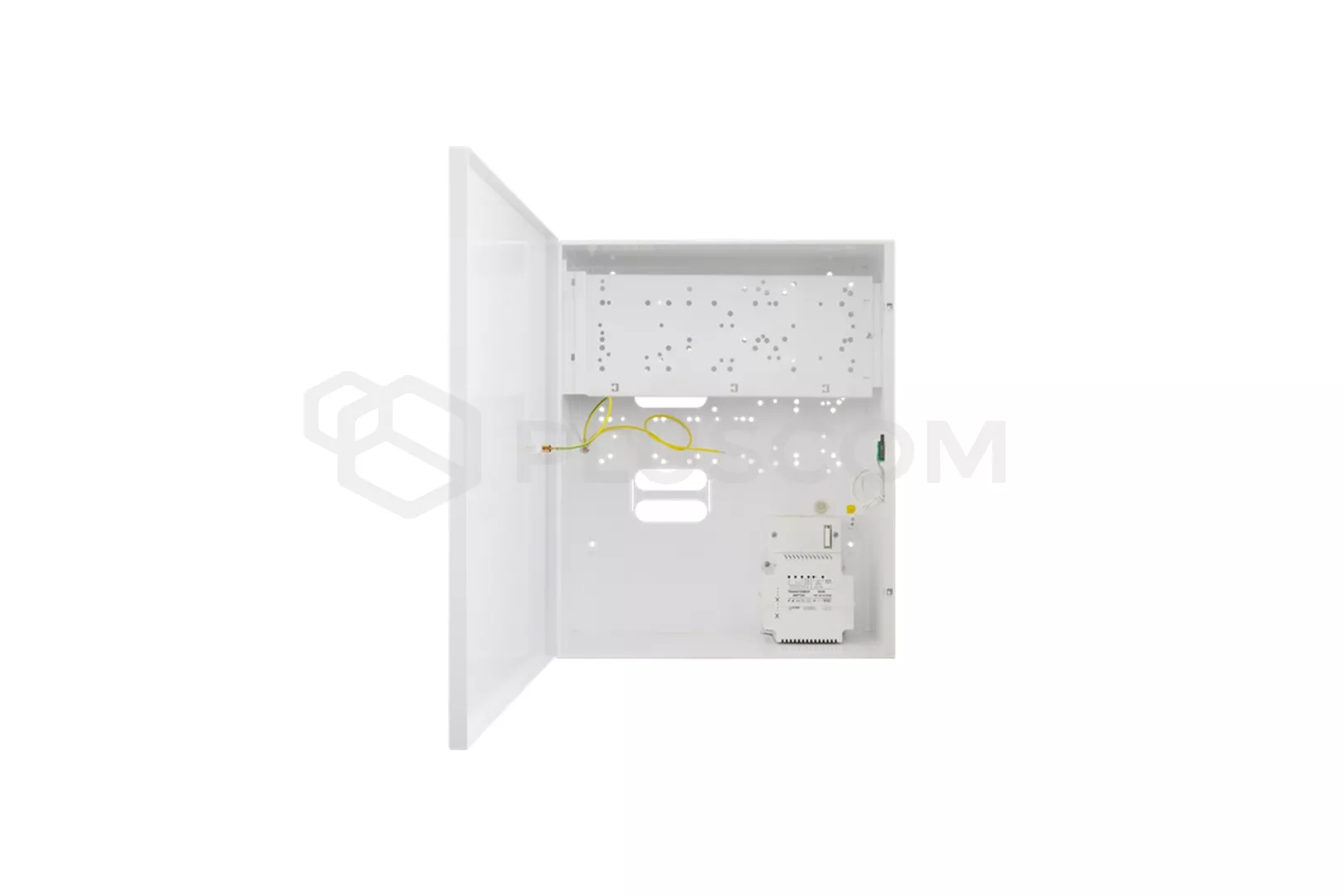

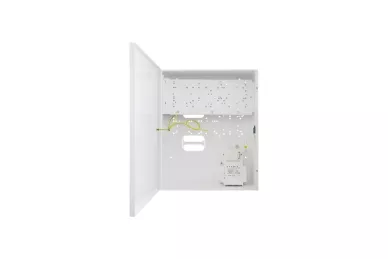

L'AWO200K est un boîtier à deux niveaux. Cette solution permet de placer un plus grand nombre d'appareils que dans un boîtier standard.
Le niveau inférieur contient l'ouverture pour les panneaux de contrôle et les extensions. Le niveau supérieur, quant à lui, comporte un emplacement pour les modules d'extension ainsi qu'un emplacement pour les modules de communication.
Le niveau supérieur du boîtier contient des débouchures pour les antennes GSM.
Il est
équipé d'un transformateur : TRP 50VA/16V/18V/20V
Boîtier à deux niveaux Pulsar AWO200K pour les panneaux de contrôle avec transformateur
Boîtier à deux niveaux Pulsar AWO200K pour les panneaux de contrôle avec transformateur
L'enceinte est équipée de
d'une batterie de 12V/17Ah.
Il est également livré en standard avec
protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier
SPÉCIFICATIONS TECHNIQUES
- Transformateur TRP 50VA/16V/18V/20V
- tension d'alimentation 230V/AC 50Hz
- tension de sortie : 16V/3A, 18V/2.8A ou 20V 2.5A
- emplacement de la batterie : 12V/17Ah
- Protection anti-sabotage : OUI
- matériau : tôle de 0,7 mm, couleur RAL9003
- étanchéité : IP20

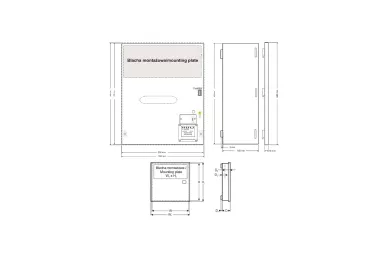

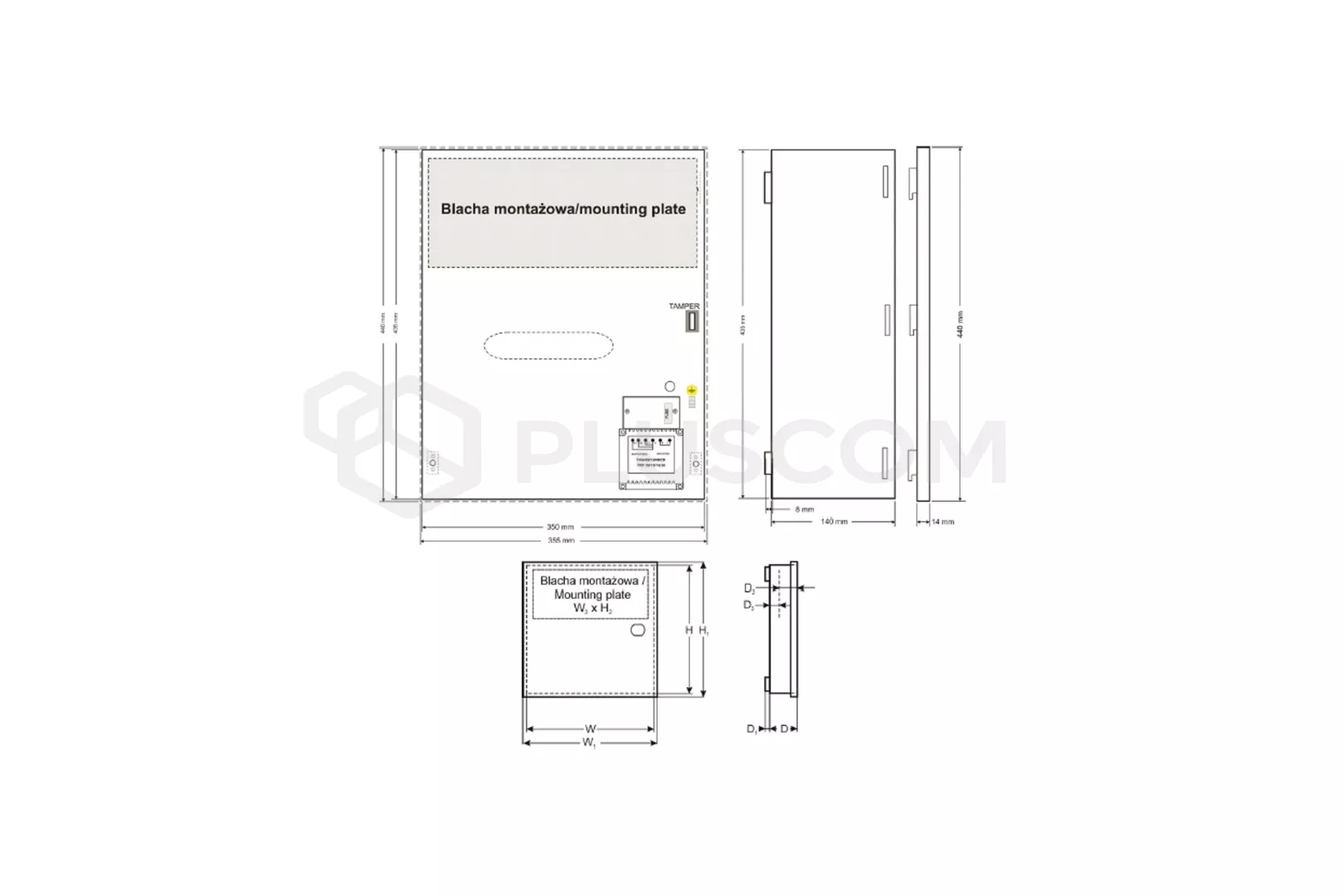

- dimensions intérieures : 350x435x140mm
- fermeture : vissé 2x vis à tôle
- distance du mur 8mm
Boîtier à deux niveaux Pulsar AWO200K pour les panneaux de contrôle avec transformateur
APPLICATION :
- DSC : (PC 1616, 1832, 1864, 4020) + 3x 5108 ( 4108, 5208, 5100, 4116)
- Modules : (1) (PC 5204, 5400,5200, 5580, 4216, 4204) + 3x (5108, 4108, 5100, 4116, 5208)
- PARADOX(1) (E55, E65, 728ULT,EVO48, EV0192, SP4000, SP5500, SP6000, SP7000) + 2 x Z X 8 (Z X 4, APR3- ADM2, APR3-HUB2, PGM4)
- RISCO : PRO24, 116, 128, 140+ RP296EPS+ EZ16 (E04, EZ8)
- SATEL : CA4V1, CA5, CA6 (VERSA 5, 10, 15, CA10) + 5 x CA10E (CA 64E, SM, MST1), (INTEGRA 24, 32, 64, 128) + 5 x CA64E (SM)
- Modules : CA64 (PP, EPS, ADR, O-R, O-ROC,O-OC, OPS- OC, OPS- R, OPS- ROC, VGM- 16, SR, PTSA) + 2 x CA64E (SM)
- GORKE - ATG
- ROPAM - BASIC et MULTI GSM
- SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4
- PYRONIX : MATRIX 424, 6, 816, 832, 832+
- TEXECOM : PREMIER 412, 816, 832, 48, 88, 168, 640
- TELMOR : TCA- 824 + TEX800+ TMT1
- ROGER : PR402, CPR 32-SE
- EBS : PX 202A
- PULSAR : MS1012, MSR1012, MSRK1012, MS2012, MSR2012, MSRK2012
