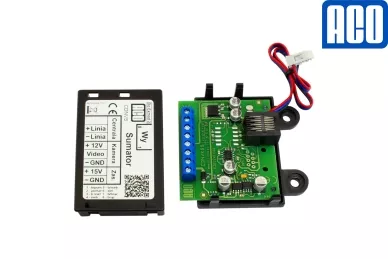

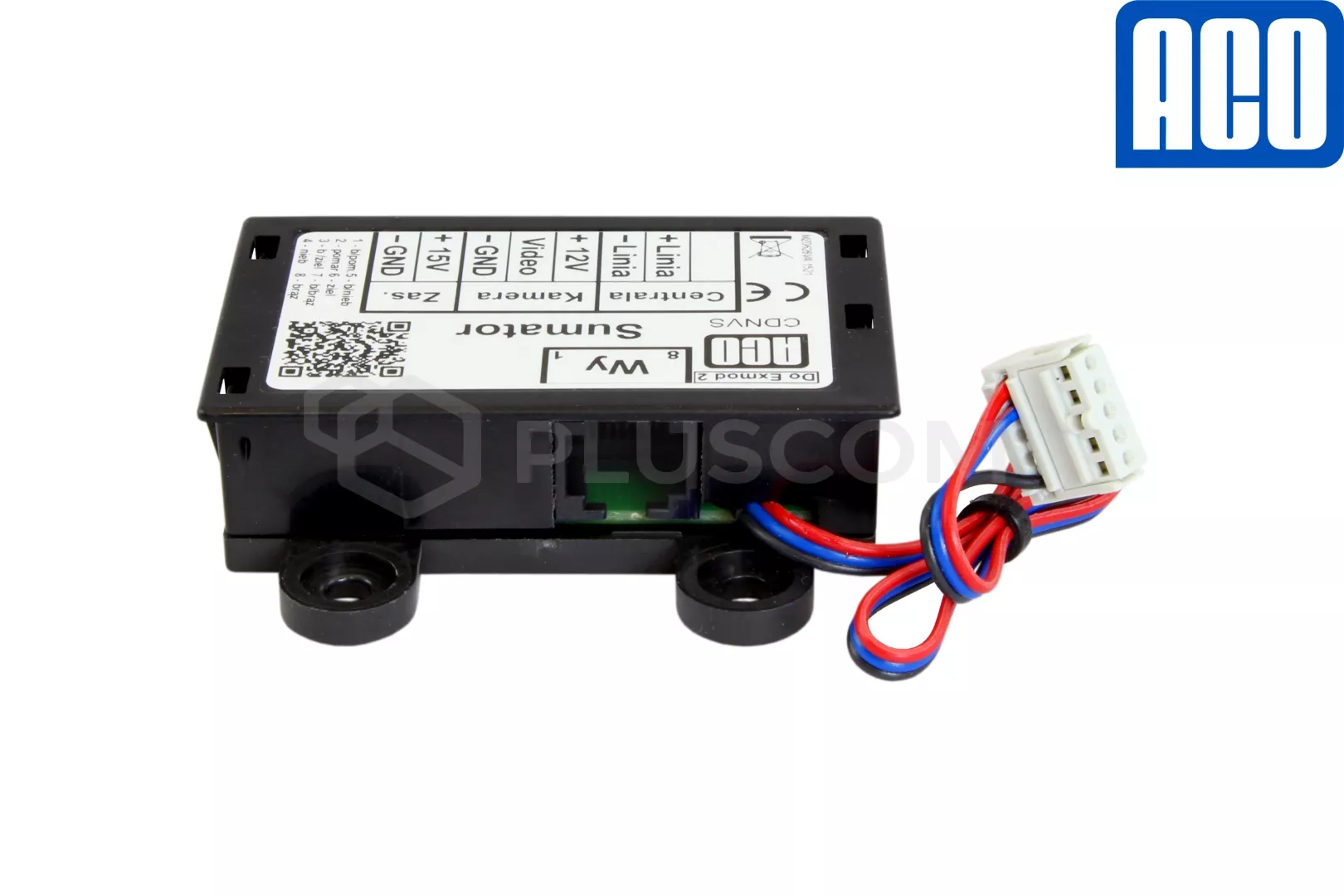

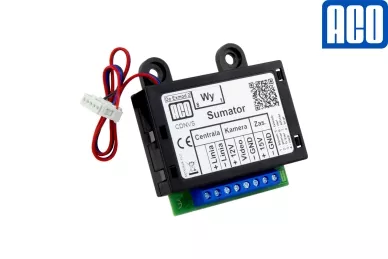

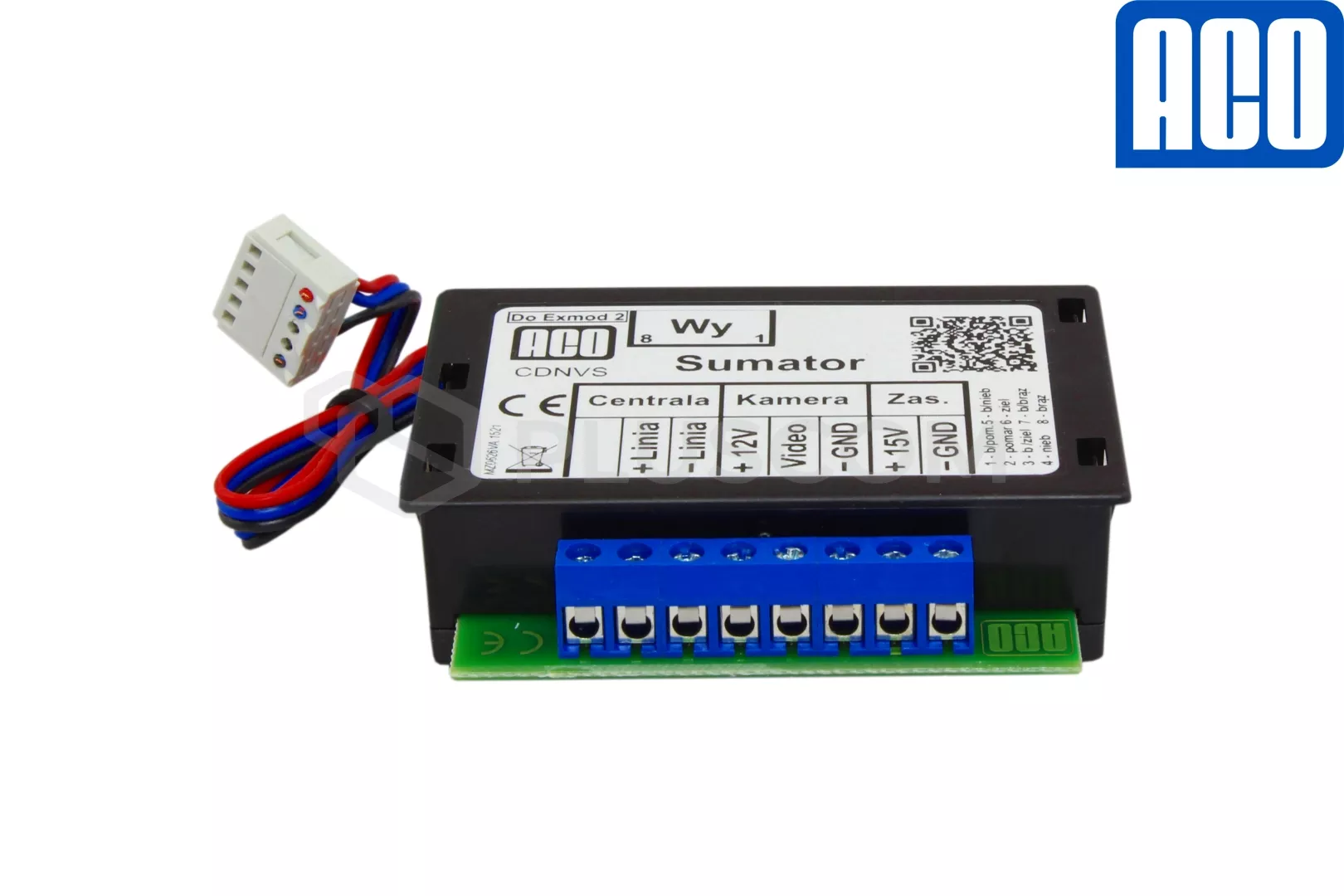

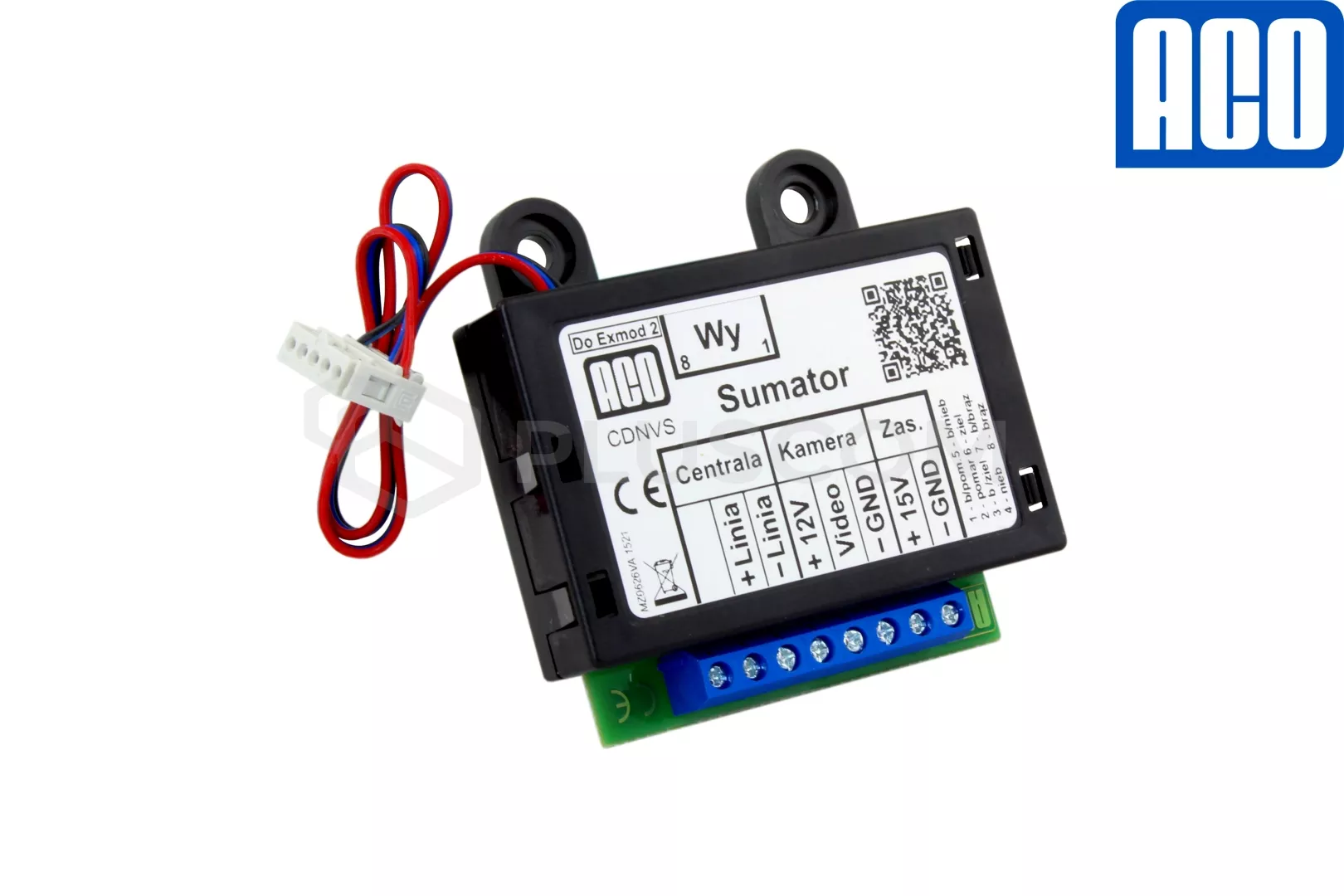

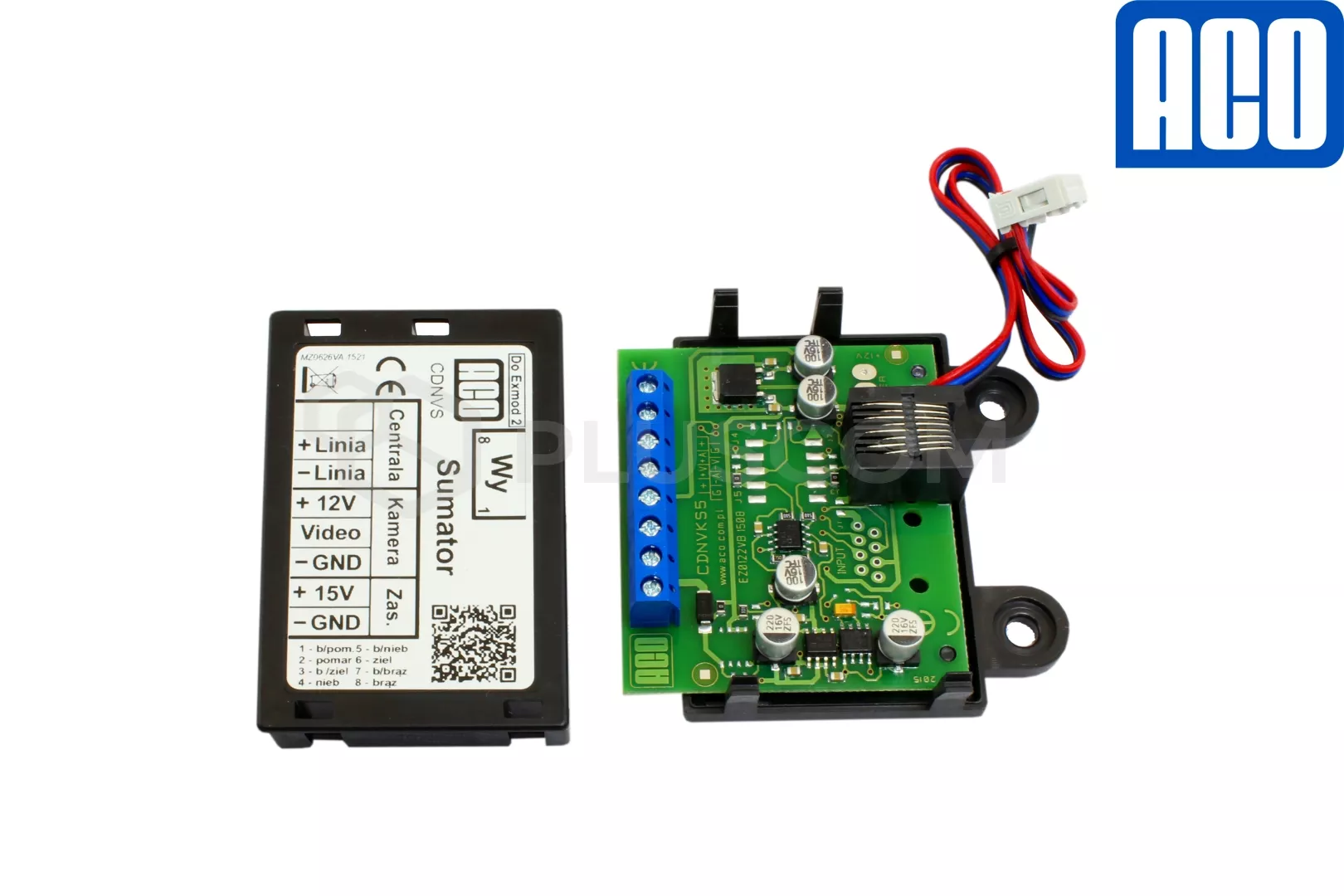

Aco CDNVS Combineur vidéo

CDNVS Combineur de systèmes vidéo

Le module combinateur CDNVS d'ACO est le composant initial du système de bus vidéo numérique. Il permet la connexion d'un module de caméra, d'un panneau et d'une alimentation. Il est utilisé avec le CDNP et les panneaux de contrôle Inspiro master et Familio P avec une caméra externe.

PARAMÈTRES TECHNIQUES :

• Alimentation : DC 15V
• Consommation en veille : ~0,5W
• Type d'installation : Numérique : paire torsadée cat. 5e ou 6
• Sorties :
• • 1x prise RJ45 (sortie bus vidéo)
  • 1x connecteur EXTMOD (pour la connexion au panneau de contrôle)
• Entrées :

  • 1x connecteurs à vis ARK

    • connexion de la ligne audio à partir du panneau de contrôle ou du panneau
    • connexion d'une caméra intégrée au panneau ou au module CDNVK (75Ω/1Vp-p, alimentation 12V)
    • connexion de l'alimentation électrique
• Dimensions : 70,5x71x19,5mm
• Boîtier en plastique ABS


MONTAGE :
Certains modèles d'appareils compatibles offrent la possibilité de monter le combineur directement dans un cadre ou dans une boîte. L'utilisation du module ARK-RS permet d'éloigner le combineur du panneau.
Le module est disponible en blanc
