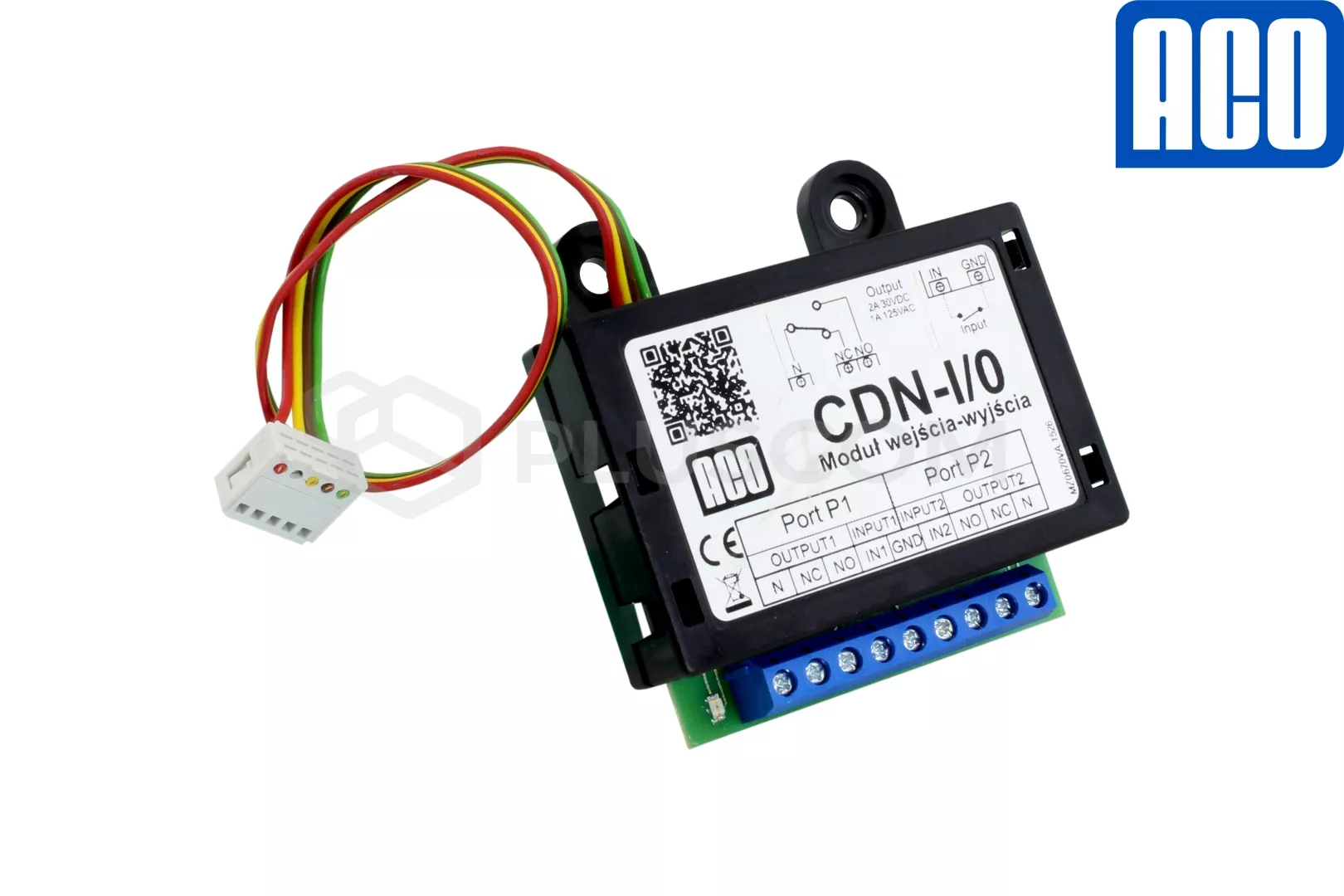

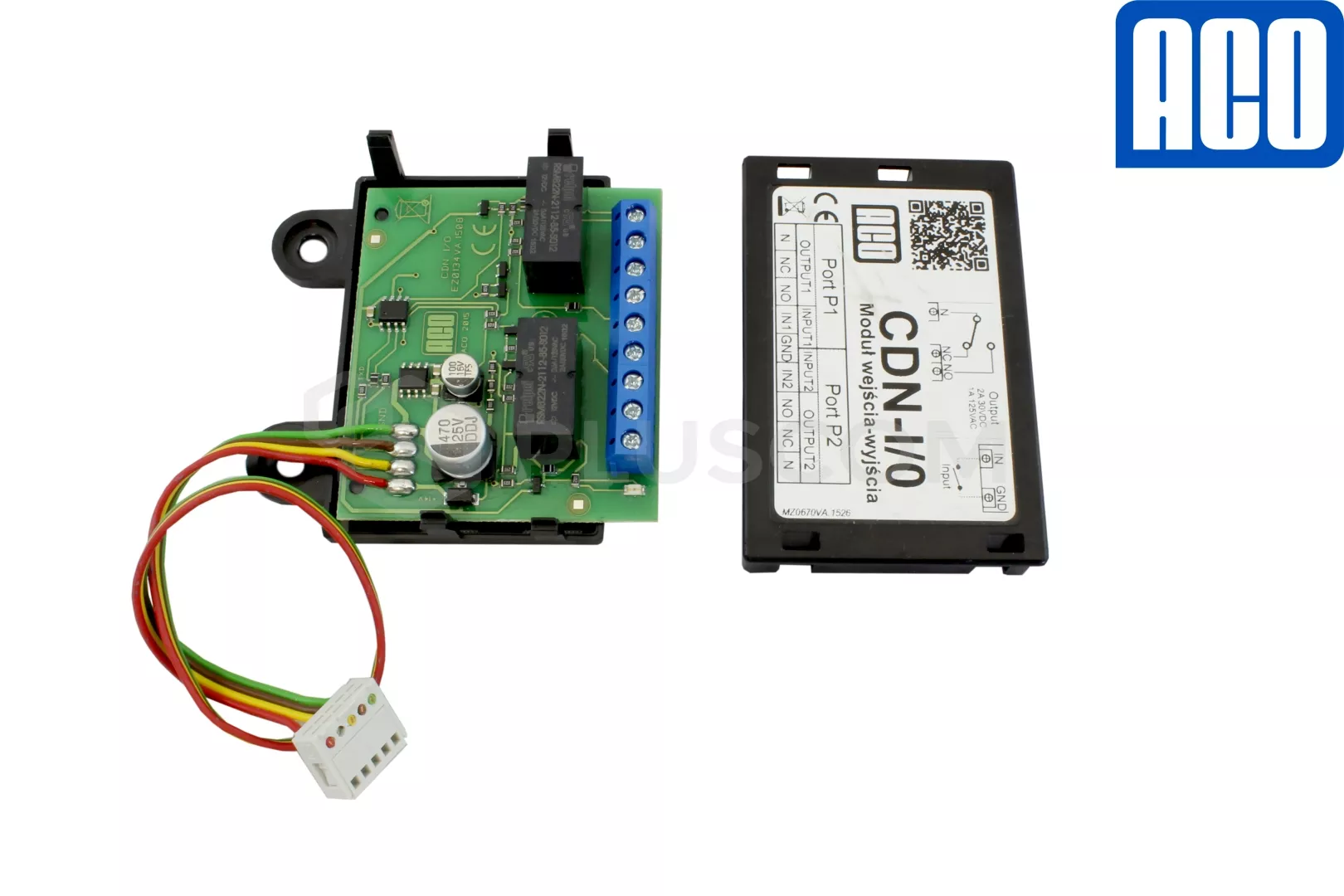

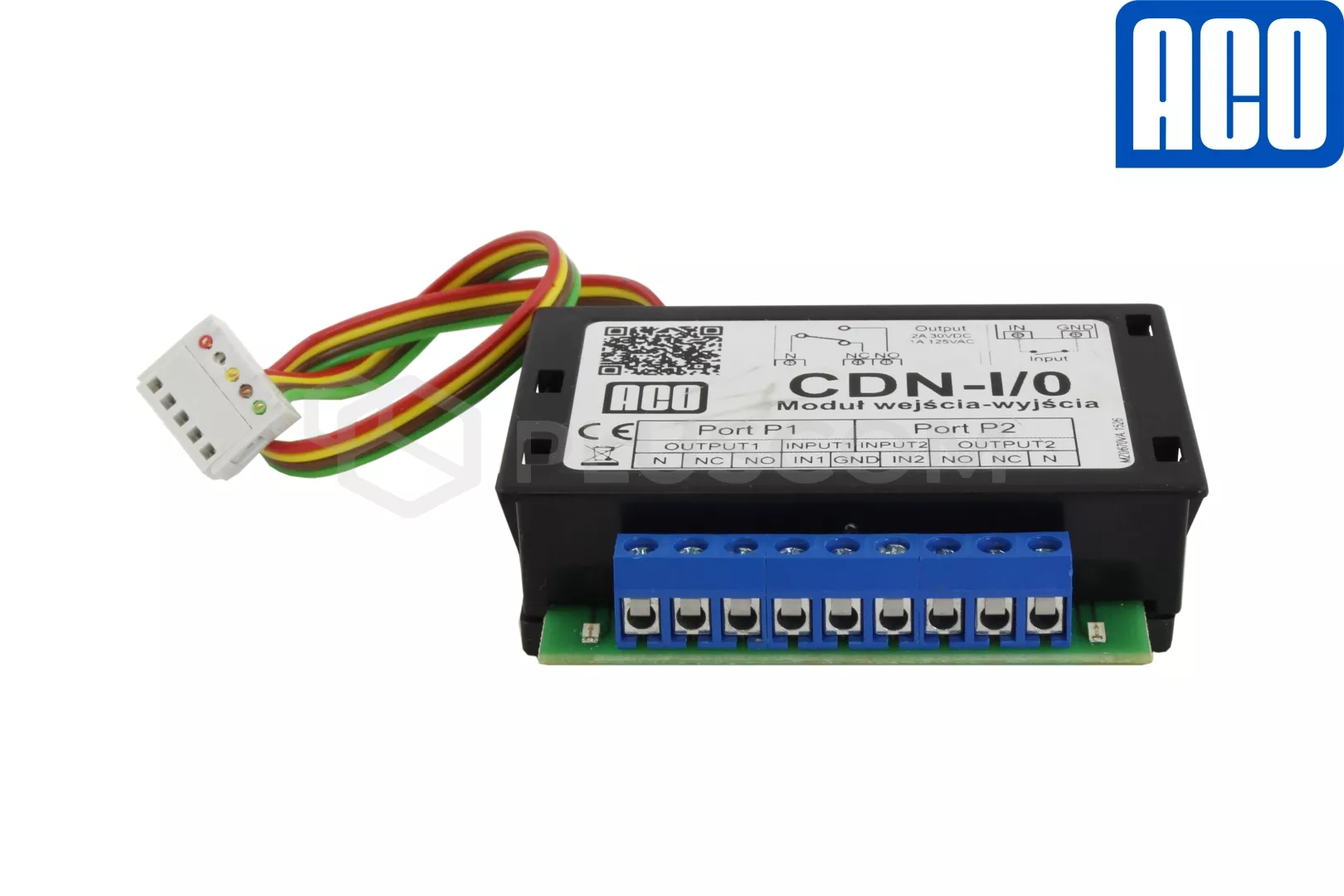

Aco CDN-I/O Module de relais pour le contrôle de l'automatisation

Module ACO CDN-I/O pour le contrôle de la domotique et des appareils externes.

Le module CDN-I/O augmente la fonctionnalité du système d'interphonie avec la possibilité de commander des dispositifs externes supplémentaires. Il permet de contrôler les portails d'entrée, les portes de garage, l'éclairage ou les volets roulants.
Il est compatible avec tous les dispositifs numériques des familles FAMILIO P / PV, Inspiro et CDN.

Le module est équipé de deux sorties relais NO / NC et de deux entrées NO NO.. Les entrées/sorties sont dérivées sous forme de connecteurs à vis ARK. La fonction et la temporisation de chaque sortie et entrée peuvent être programmées indépendamment. La commande des relais s'effectue directement à partir du panneau (double pression sur la touche et introduction du code à 4 chiffres) ou à l'aide de la touche F2 sur les téléphones ou les moniteurs vidéo.

FONCTIONS D'ENTRÉE :

• Activation directe de la gâche électrique connectée au panneau portier (PBX).
• Appel vers les locaux sélectionnés

FONCTIONS DE SORTIE :

• Activation de la sortie lorsque les contacts d'entrée sont court-circuités
• Activation de la sortie en même temps que le déclenchement de la gâche électrique connectée au panneau de porte - PBX
• Activation de la sortie après avoir appuyé sur la touche F2 du récepteur ou sur l'icône du moniteur vidéo

• Activation de la sortie après avoir appuyé sur n'importe quel bouton du portier
• Activation de la sortie sans connexion active


PARAMÈTRES TECHNIQUES :

• Alimentation : à partir du panneau de commande/panneau : DC 15V
• Consommation d'énergie en mode veille : ~0,14W
• Max. nombre d'abonnés : 255
• Sorties :

  • Connecteurs à vis ARK

    • 2x relais NO/NC, max. 2A/30V DC
    • 1x connecteur EXTMOD (pour la connexion de l'unité de contrôle)
• Entrées :

  • Connecteurs à vis ARK

    • 2x normalement ouvert (NO)
• Dimensions : 70.5x71x19.5mm
• Boîtier en plastique ABS


ASSEMBLAGE ET CONFIGURATION :

Certains modèles d'appareils compatibles offrent la possibilité de monter le module directement dans un cadre ou dans une boîte. Le module est connecté au panneau de contrôle/panneau par l'intermédiaire du connecteur EXTMOD.
L'utilisation du module ARK-RS permet d'éloigner le module d'extension du panneau.
Les fonctions à exécuter par les sorties P1, P2 sont définies dans le logiciel de configuration du panneau de porte (PBX). Un câble CDN-USB et un panneau avec un module CDN-I/O connecté sont nécessaires.

Le module est disponible en blanc
