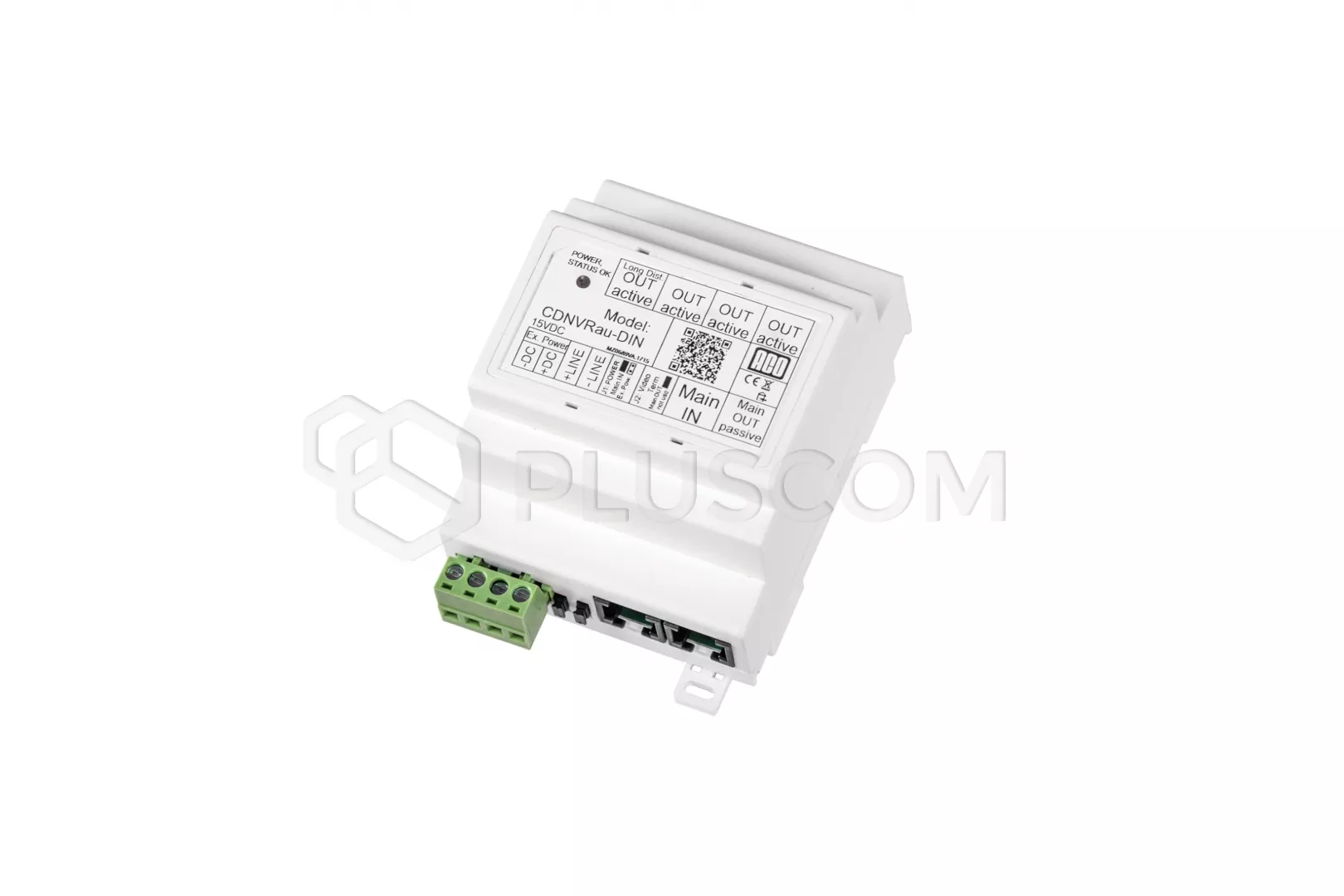

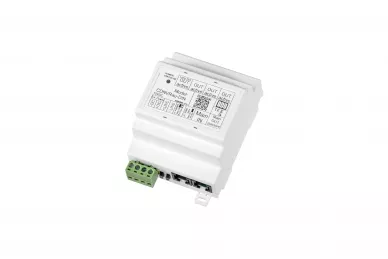

Aco CDNVRau-DIN Séparateur actif VIDEO sur rail DIN

ACO CDNVRau-DIN rail DIN séparateur VIDEO actif

Le répartiteur VIDÉO actif universel CDNVRau-DIN est conçu pour les systèmes vidéo numériques ACO. C'est un élément qui permet de connecter cinq récepteurs ou de diviser le bus principal en quatre sorties indépendantes. Il est également utilisé pour connecter un autre répartiteur ou comme terminaison du bus principal.

Avec la configuration appropriée du système, les récepteurs peuvent être connectés directement à distance via les sorties actives. max. 70met en amplifiant en plus l'une des sorties actives, la perte de signal vidéo est éliminée. L'utilisation d'alimentations supplémentaires permet d'augmenter les distances.

Le CDNVRau-DIN dispose d'une entrée principale (connecteur RJ45 - bus : vidéo, ligne, alimentation) et d'un connecteur à vis ARK pour la connexion d'une alimentation supplémentaire.

Sorties :

• Connecteur RJ45 (5 x bus : vidéo, ligne, alimentation) :
• • 4 x sorties actives (amplificateurs)
  • 1 x sortie passive (sans amplificateur)
• Connecteurs à vis ARK :
• • connexion du signal de ligne (récepteurs audio)

Le répartiteur peut être alimenté soit par le bus principal, soit par une alimentation externe.
Il est doté d'une LED indiquant l'état de fonctionnement et l'alimentation. L'appareil peut être monté en surface ou sur rail DIN (occupe une largeur de 4 modules DIN).

DONNÉES TECHNIQUES :

• alimentation électrique : 15VDC / 80mA
• consommation en veille : ~1.2W
• type d'installation : paire torsadée cat. 5e ou 6
• boîtier : plastique ABS
• dimensions : 4 modules DIN
