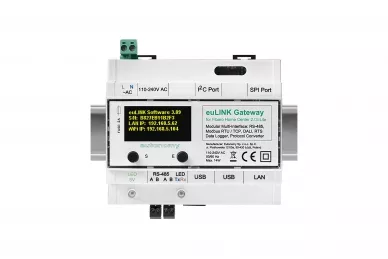

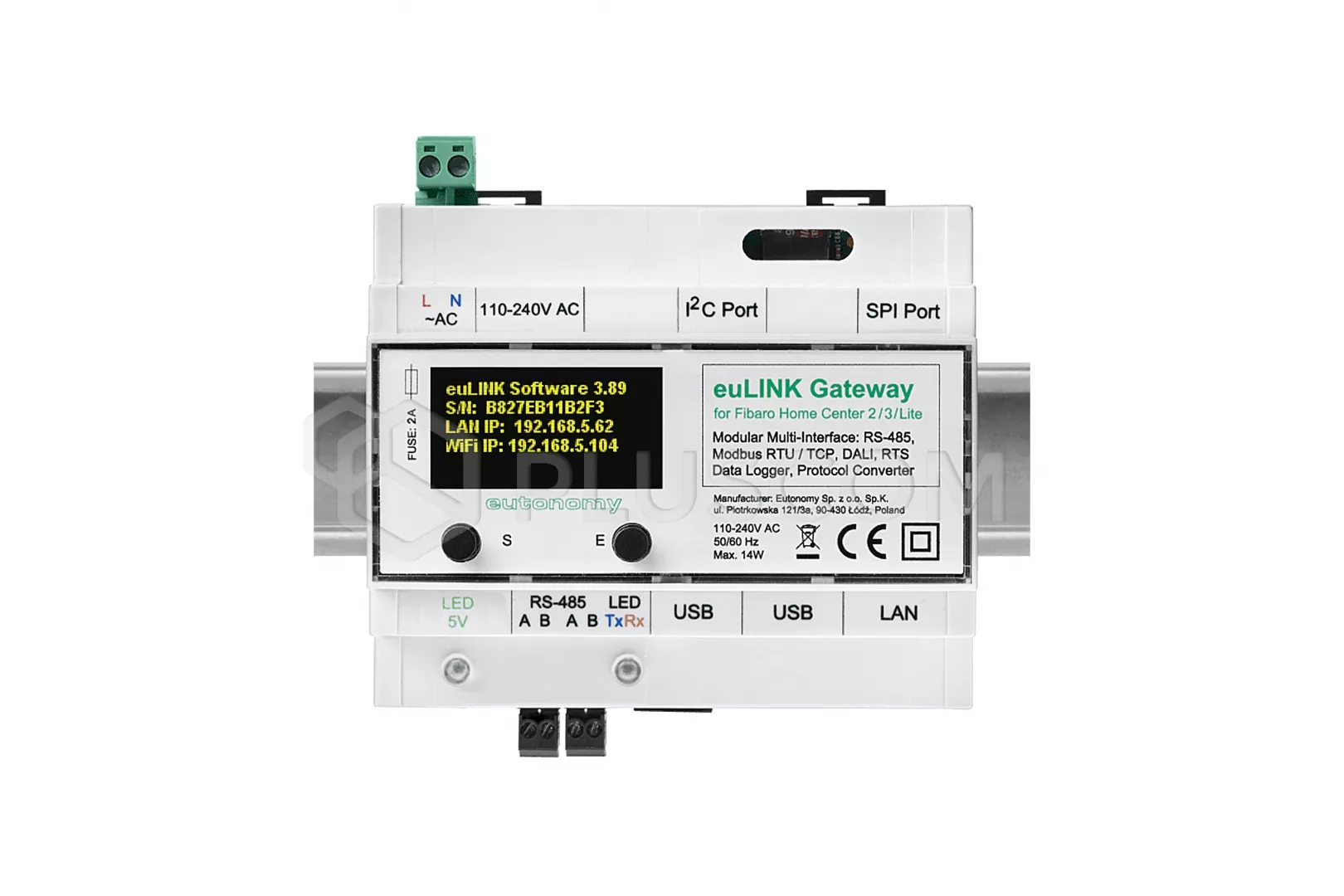

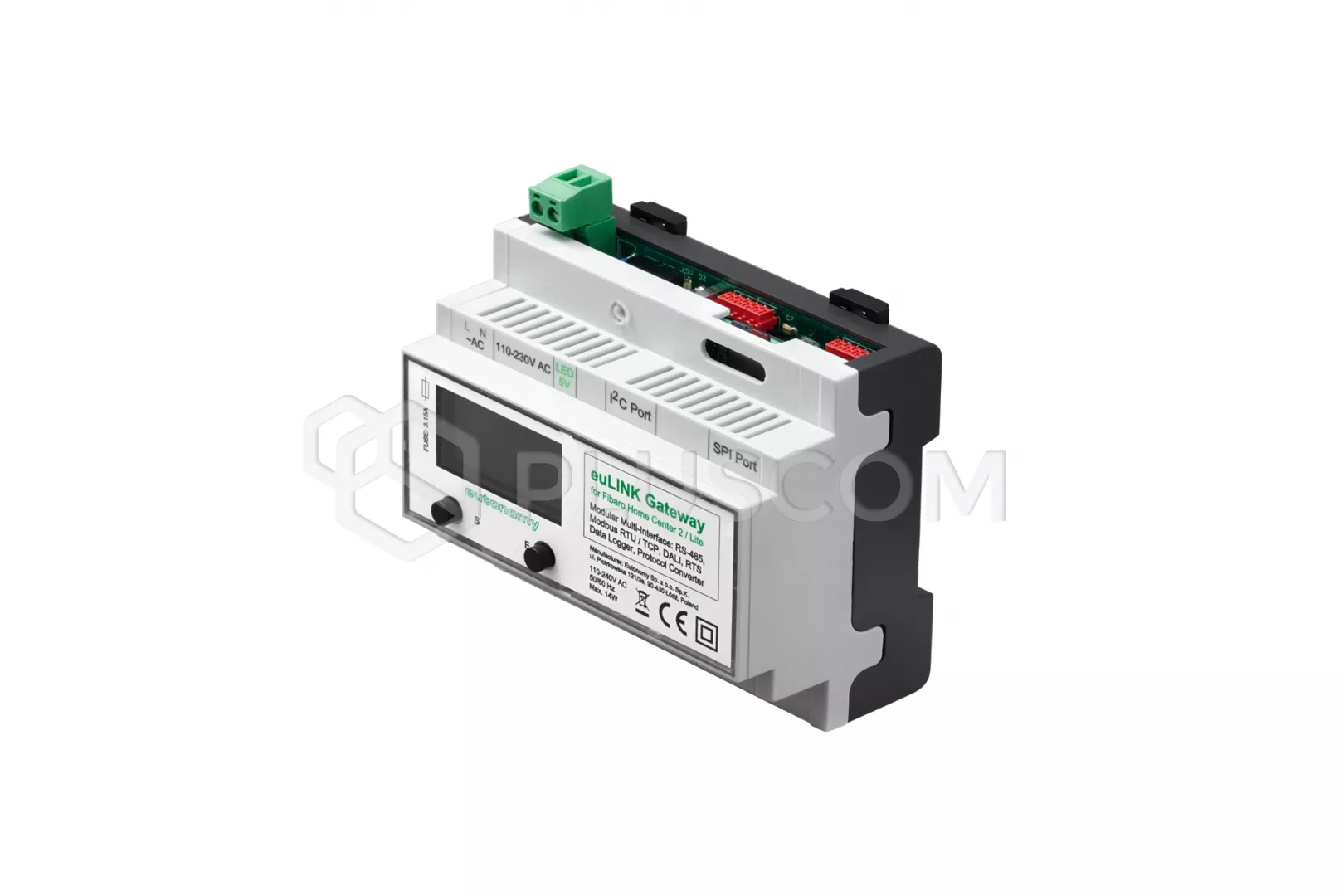

Eutonomy euLINK Gateway (Raspberry Pi 4B) Bramka komunikacyjna
Sprzętowy interfejs komunikacyjny pomiędzy systemem FIBARO a urządzniami
infrastuktury jak klimatyzacja, ogrzewanie, wentylacja, oświetlenie DALI,
roletami czy sprzętem audio video.
Dzięki temu urządzeniu możemy projektować i uruchamiać inteligentne i w pełni
funkcjonalne budynki, szkoły, szpitale, magazyny a nie tylko mieszkania czy
apartamenty.
Mając euLINK dysponujemy możliwościami integracji urządzeń infrastuktury w
budynkach oraz jesteśmy w stanie połączyć w sposób optymalny urządzenia radiowe
z kablowymi, poprzez budowanie rozwiązań hybrydowych.
euLINK możemy podłączamy do dowolnej centrali FIBARO. Jest
wstecznie kompatybilny, działa z "najstarszymy" centralami, dzięki
czemu jestesmy w stanie rozszerzyć rozwiązania w już istniejącym inteligentnym
domu.
Konfiguracja i zarządzanie euLINK-iem są możliwe poprzez dowolną przeglądarkę
internetową, co jest dużym ułatwieniem, bo przez to udogodnienie system można
zainstalować skądkolwiek – w zależności od preferencji i potrzeb.
INTUICYJNA INSTALACJA
Po wybraniu i skonfigurowaniu szablonu konkretnego urządzenia infrastruktury,
euLINK wysyła sekwencję poleceń API, które automatycznie tworzą urządzenie
wirtualne w centrali i aplikacji FIBARO. Urządzenie wirtualne jest w tym
momencie gotowe do komunikacji z euLINK-iem i odpowiednim urządzeniem
infrastruktury. Nowe urządzenia infrastruktury budynku pojawiają się w
aplikacji FIBARO (na telefonie, tablecie lub komputerze) i są od razu dostępne
dla budowania scen.
Najważniejsze funkcje bramki euLINK:
- obsługa transmisji szeregowej RS-485 (do maks. 5 niezależnych
magistral)
- obsługa transmisji szeregowej RS-232 (maks. 4 niezależne porty)
- komunikacja w protokole MODBUS RTU (maksymalnie 5 MODBUS segmenty, do 32
urządzeń w każdym segmencie, do 160 MODBUS RTU wszystkich urządzeń). Ze
względu na wydajność zalecamy połączenie nie więcej niż 2 segmenty MODBUS do
1 euLINK Lite
- komunikacja w protokole MODBUS TCP do max. 32 urządzenia
- współpraca ze sterownikami FIBARO HC2, HC Lite, HC3, HC3 Lite i Yubii
poprzez FIBARO REST API
- obsługa do 4 portów euLINK DALI, z których każdy jest w stanie obsługa 64
opraw DALI. Ze względów wydajnościowych zalecamy aby podłączyć nie więcej niż
2 porty euLINK DALI do 1 euLINK Lite
- wbudowany konwerter TCP/IP ↔ RS-232 / RS-485
- zegar zsynchronizowany z NTP do wydawania zdefiniowanych poleceń dla
urządzenia podrzędne
Eutonomy euLINK Gateway (Raspberry Pi 4B) Bramka komunikacyjna
Dane Techniczne
- napięcie zasilania: 100‑240 V AC, 50-60 Hz
- pobór mocy: maksymalnie 14W
- zabezpieczenia: bezpiecznik zwłoczny 2.0A / 250V, bezpiecznik polimerowy
PTC 2.0A / 5V
- pamięć: RAM 2 GB
- transmisja szeregowa: wbudowany port szeregowy RS-485 z terminatorem 120Ω
przełączane programowo, separacja galwaniczna do 1kV
- przewodowy port LAN: Ethernet 10/100/1000 Mbit/s
- transmisja bezprzewodowa: WiFi 802.11b/g/n/ac i Bluetooth 5.0 (euLINK
Lite: 4.2 / BLE)
- porty USB: 2 x porty USB 2.0 + 2 x porty USB 3.0
- komunikacja z modułami rozszerzeń: porty zewnętrzne SPI i I2C autobusy,
port 1-Wire
- kompatybilność z oprawami DALI: IEC62386 typ II master
- wymiar obudowy: 107 x 90 x 58 mm
- szerokość w modułach: 6 modułów TE na szynie DIN
- stopień ochrony: IP20
- temperatura pracy: 0°C do +40°C
- wilgotność względna: ≤90%, bez kondensacji
