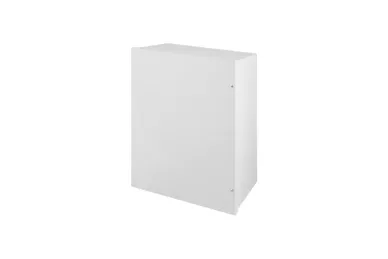

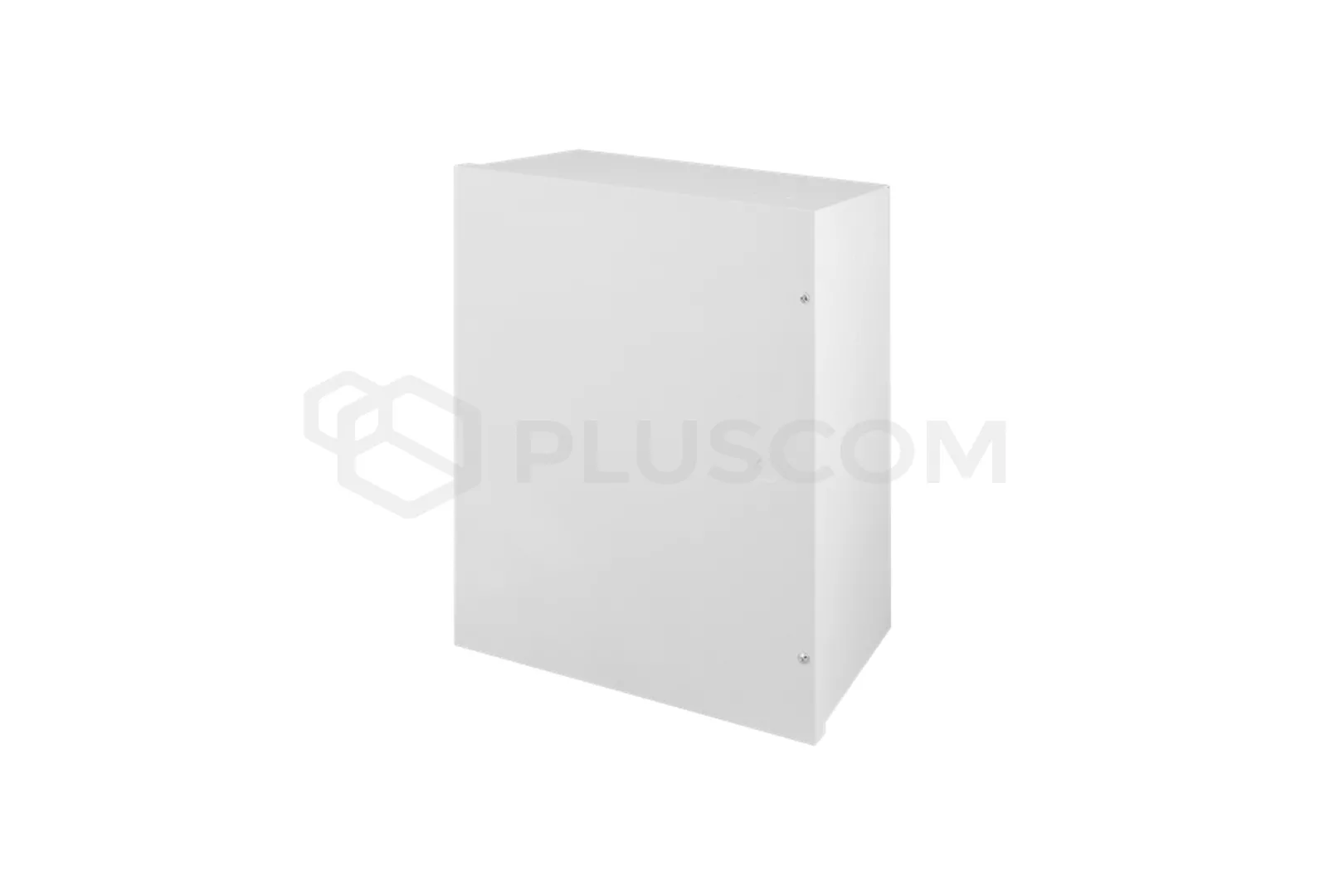

Zweistöckiges Gehäuse Pulsar AWO200K für Schalttafeln mit Transformator

Zweistufige Aufputzmontage Pulsar AWO200K 17/TRP50/DSPR/L

Das Gehäuse ist für die Montage der Zentralen DSC, SATEL, PARADOX, RISCO, PYRONIX, TEXECOM, TELMOR, ROGER, EBS und der Kommunikationsmodule GORKE - ATG, ROPAM - BASIC und MULTI GSM, SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4 bestimmt.

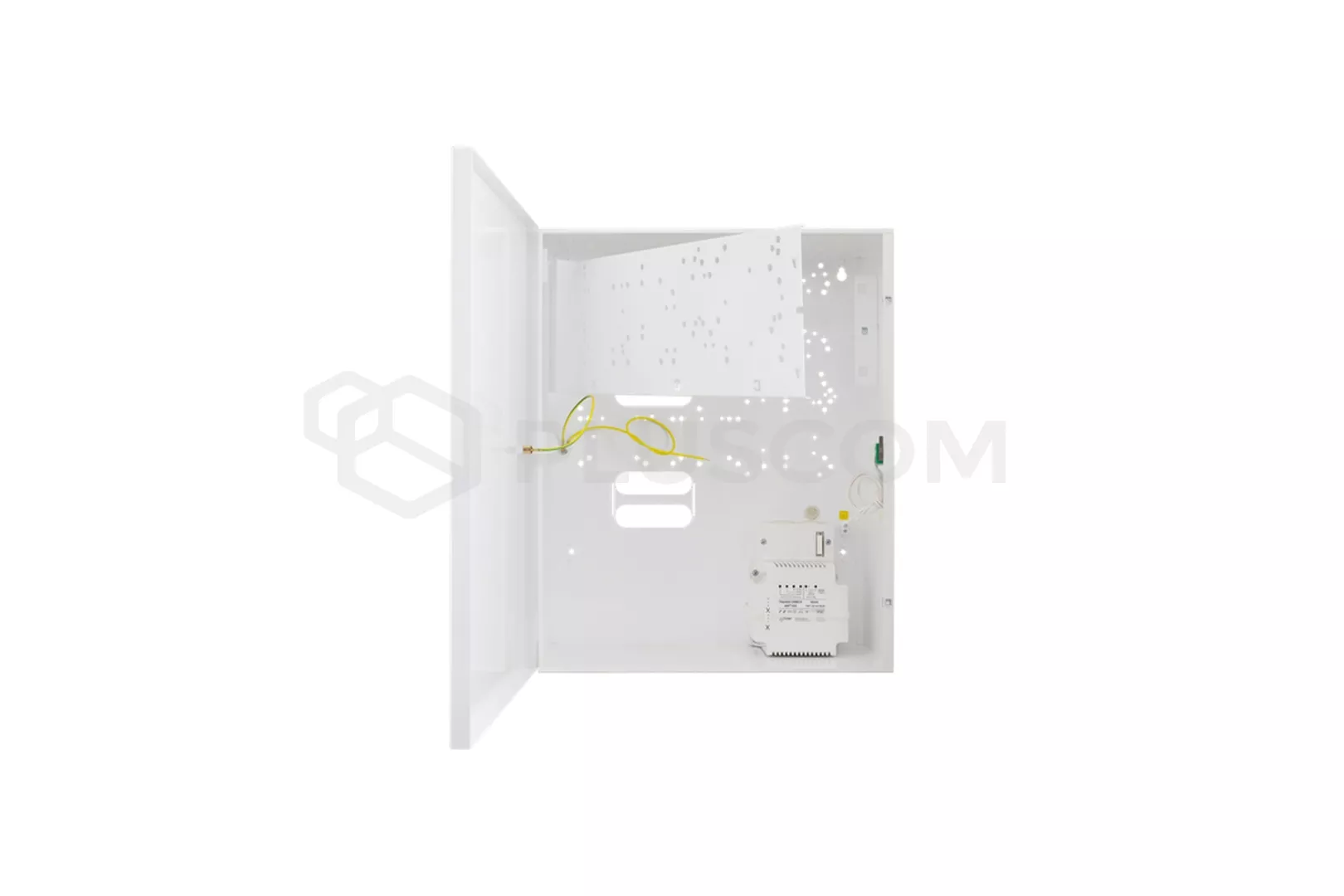

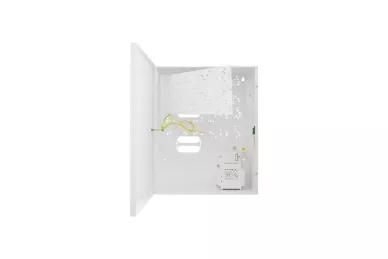

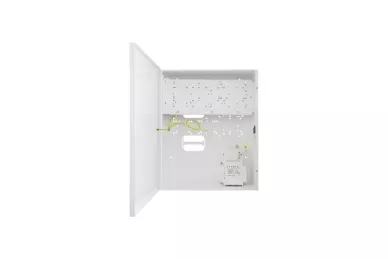

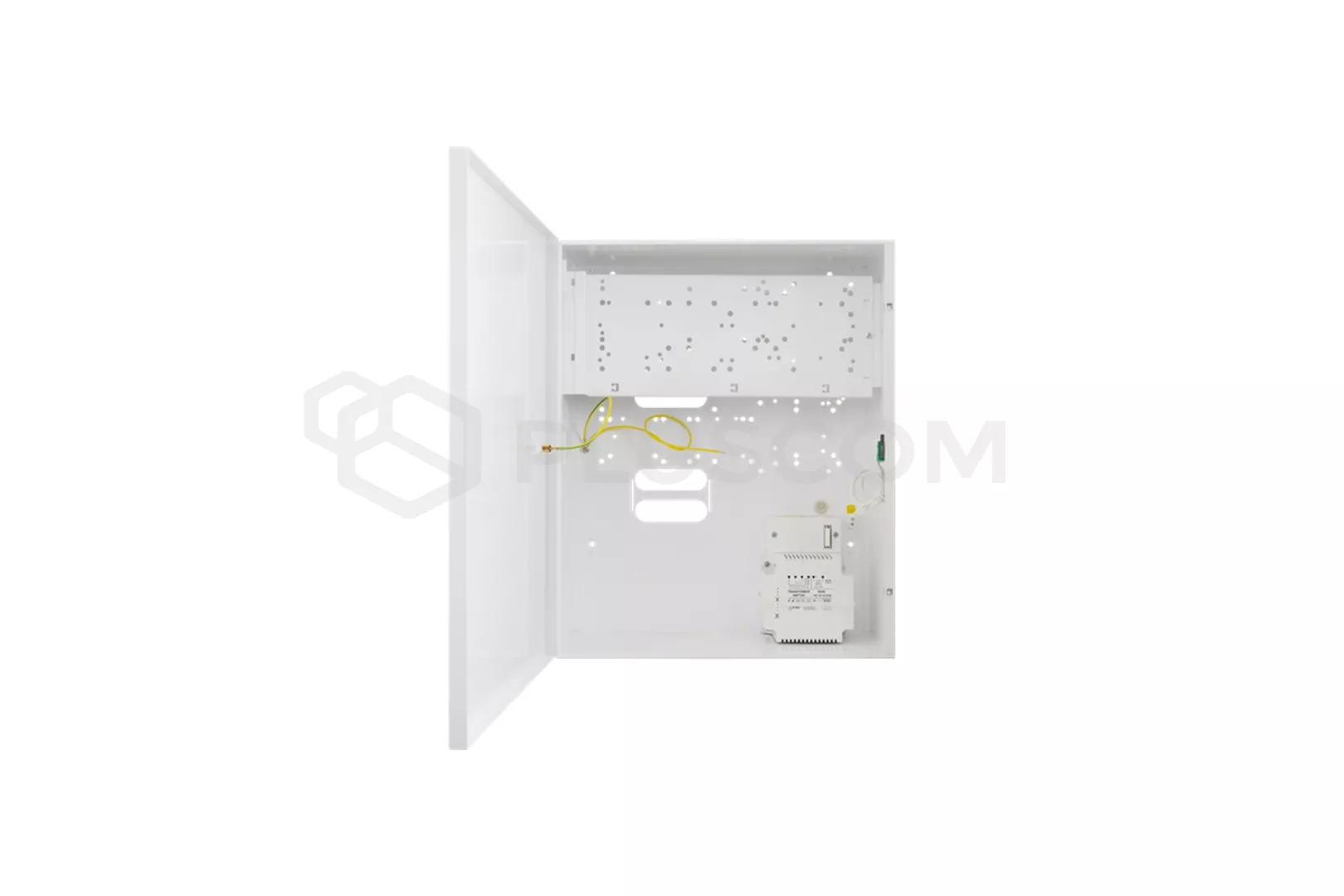

AWO200K ist ein Gehäuse mit zwei Ebenen. Diese Lösung ermöglicht die Unterbringung einer viel größeren Anzahl von Geräten als in einem Standardgehäuse.
Die untere Ebene enthält die Öffnung für Bedienfelder und Erweiterungen. Die obere Ebene hingegen verfügt über einen Steckplatz für Erweiterungsmodule sowie einen Steckplatz für Kommunikationsmodule.
Die obere Ebene des Gehäuses enthält Ausbrüche für GSM-Antennen.

Sie ist mit einem Transformator ausgestattet: TRP 50VA/16V/18V/20V

Das Gehäuse hat Platz für eine 12V/17Ah-Batterie.
Außerdem ist es standardmäßig ausgestattet mit Manipulationsschutz in Form eines Gehäuse-Öffnungssensors

TECHNISCHE DATEN

• TRP-Transformator 50VA/16V/18V/20V
• Versorgungsspannung 230V/AC 50Hz
• Ausgangsspannung: 16V/3A, 18V/2.8A oder 20V 2.5A

• Batteriefach: 12V/17Ah

• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

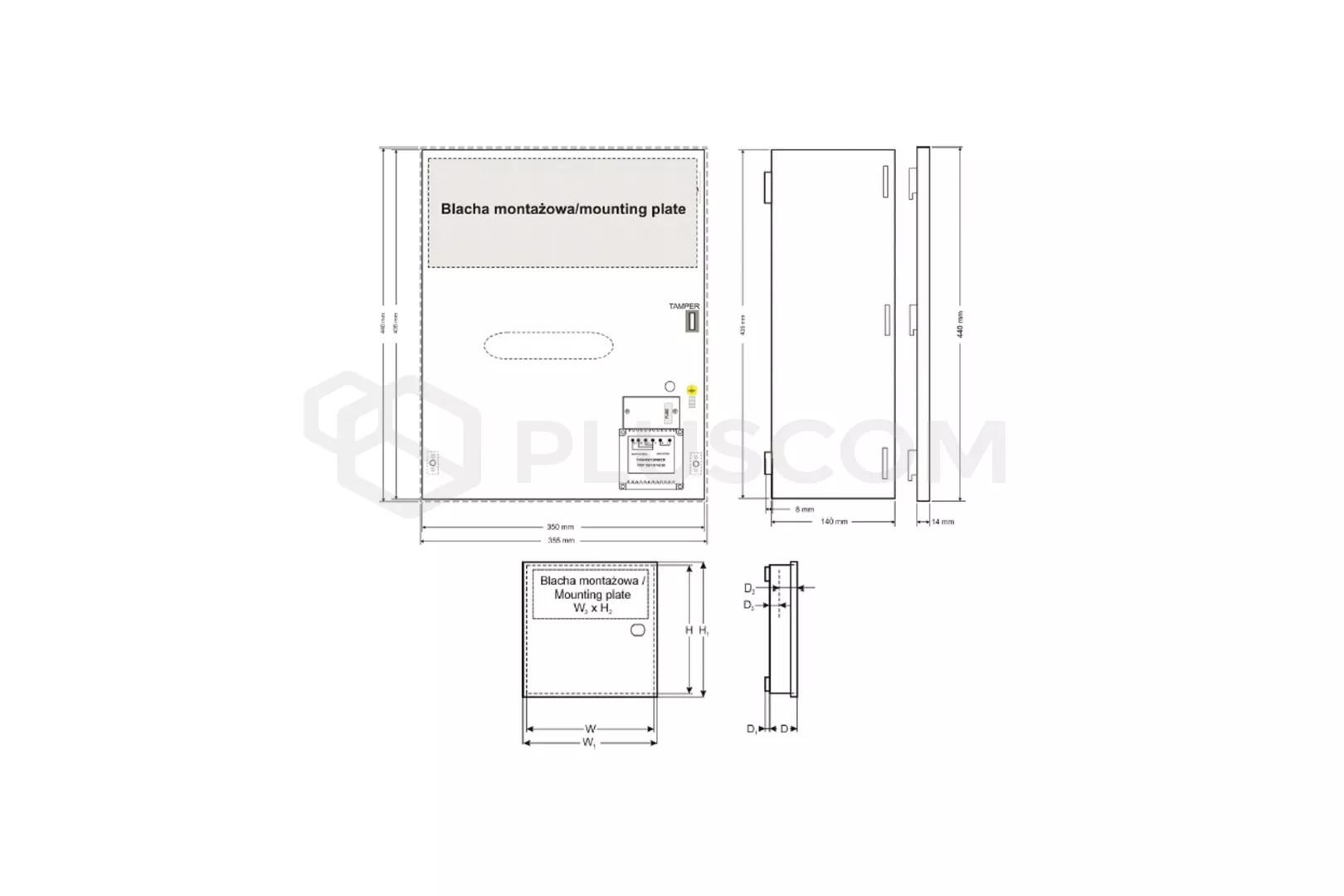

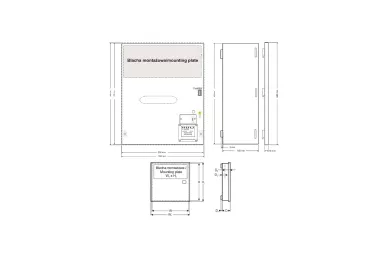

• Innenabmessungen: 350x435x140mm
• Verschluss: verschraubt 2x Blechschrauben
• Abstand von der Wand 8mm

ANWENDUNG:

• DSC: (PC 1616, 1832, 1864, 4020) + 3x 5108 ( 4108, 5208, 5100, 4116)
• Module: (1) (PC 5204, 5400,5200, 5580, 4216, 4204) + 3x (5108, 4108, 5100, 4116, 5208)

• PARADOX(E55, E65, 728ULT,EVO48, EV0192, SP4000, SP5500, SP6000, SP7000) + 2 x Z X 8 (Z X 4, APR3- ADM2, APR3-HUB2, PGM4)

• RISCO: PRO24, 116, 128, 140+ RP296EPS+ EZ16 (E04, EZ8)

• SATEL: CA4V1, CA5, CA6 (VERSA 5, 10, 15, CA10) + 5 x CA10E (CA 64E, SM, MST1), (INTEGRA 24, 32, 64, 128) + 5 x CA64E (SM)

• Module: CA64 (PP, EPS, ADR, O-R, O-ROC,O-OC, OPS- OC, OPS- R, OPS- ROC, VGM- 16, SR, PTSA) + 2 x CA64E (SM)
• GORKE - ATG

• ROPAM - BASIC und MULTI GSM

• SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4

• PYRONIX: MATRIX 424, 6, 816, 832, 832+

• TEXECOM: PREMIER 412, 816, 832, 48, 88, 168, 640

• TELMOR: TCA- 824 + TEX800+ TMT1

• ROGER: PR402, CPR 32-SE

• EBS: PX 202A

• PULSAR: MS1012, MSR1012, MSRK1012, MS2012, MSR2012, MSRK2012
