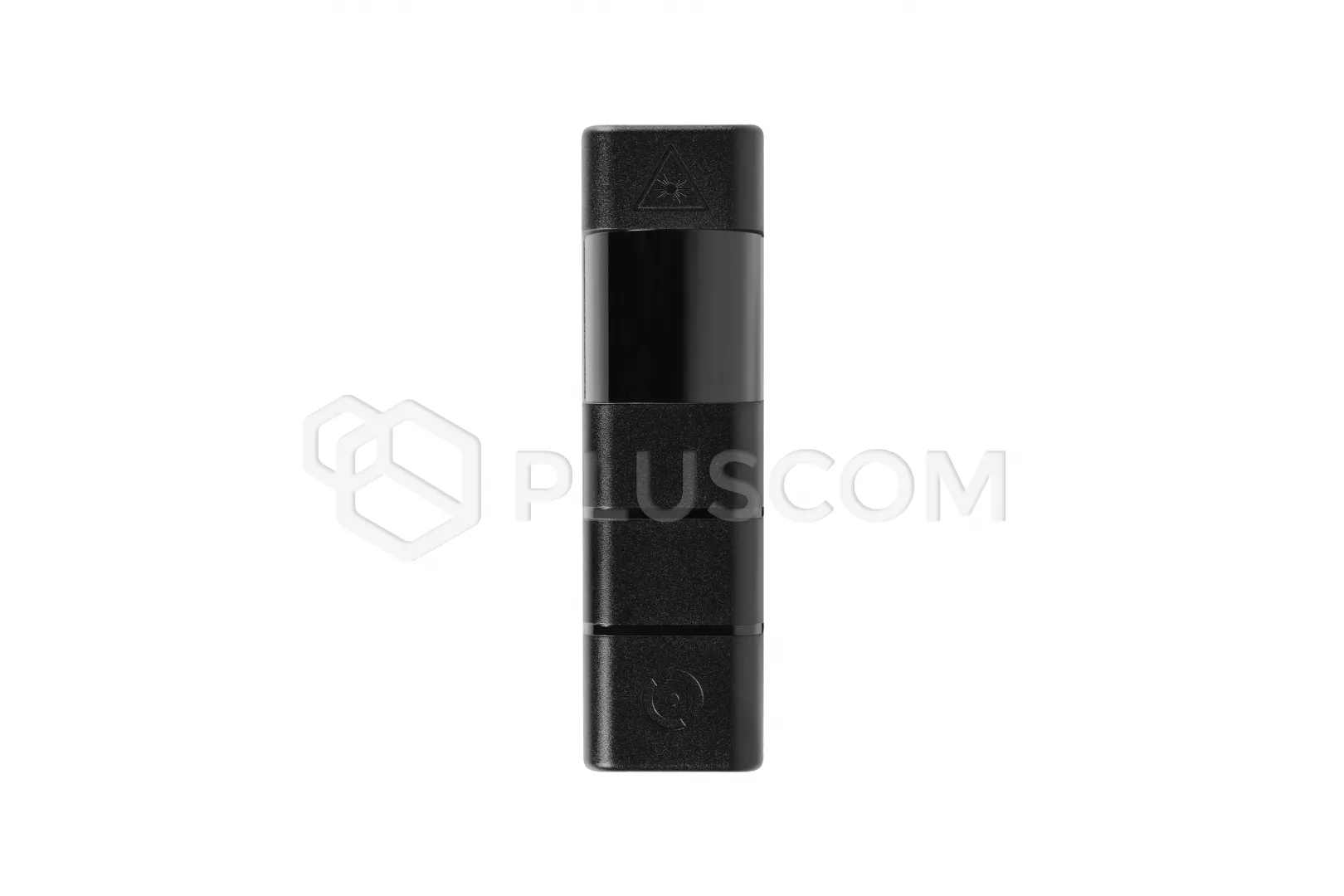

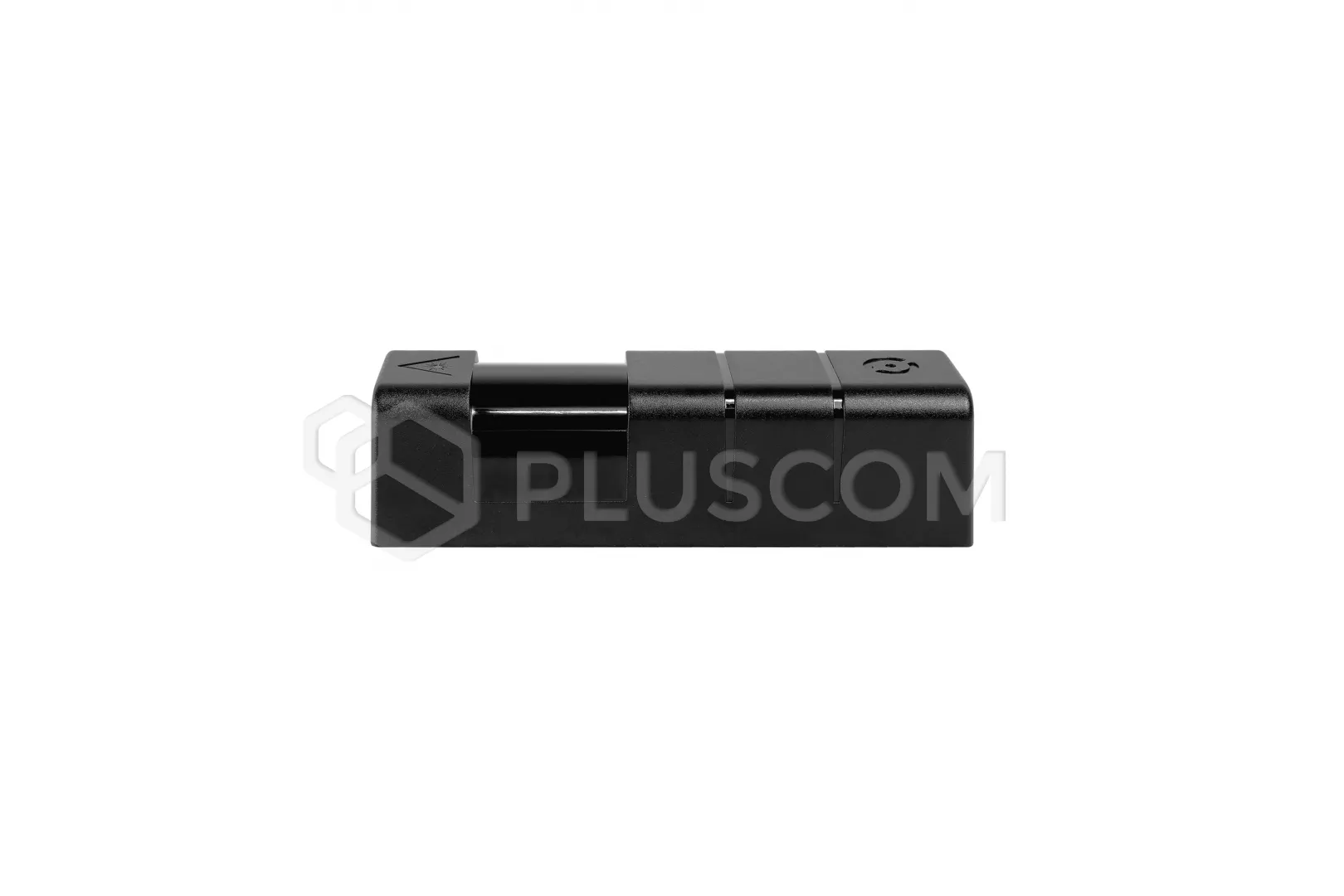

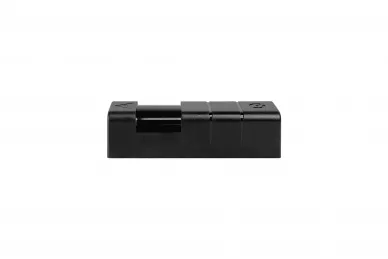

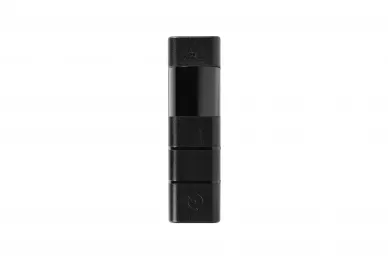

Proxima PDL Entfernungsmessende Fotozelle

Proxima PDL Entfernungsmessende Fotozelle

PDL ist eine innovative Fotozelle, die für den Einsatz in Torsystemen als Sicherheitselement vorgesehen ist. Im Gegensatz zu herkömmlichen Fotozellen benötigt sie keinen Empfänger oder Reflektoren. PDL verwendet einen Laser-Entfernungsmesser, um die Entfernung zu einem Hindernis zu messen. Ist diese kleiner als der eingestellte Wert, schaltet sie das Relais ein.

Es verfügt über drei Betriebsmodi:
Modus A – Reichweite 9 m – empfindlichste Einstellung – Analyse von zwei Ereignissen: Erkennung von Hindernissen in einer Entfernung von weniger als z. B. gegenüberliegenden Pfosten, + Erkennung der Verdeckung des gegenüberliegenden Torpfostens.
Modus B – Reichweite 6 m – mittlere Empfindlichkeit – Erkennung von Hindernissen in einer Entfernung, die geringer ist als die vom Installateur eingestellte und für die Erkennung von Bewegungen senkrecht zum Strahl optimiert ist.
Modus C – Reichweite 6 m – geringe Empfindlichkeit – Erkennung von Hindernissen in einer Entfernung, die geringer ist als die vom Installateur eingestellte Entfernung, und optimiert für die Erkennung von Bewegungen, die sich der Fotozelle nähern.

EIGENSCHAFTEN:

• Drehbare Köpfe – die Drehbarkeit der Köpfe im Bereich von 190° ermöglicht den Einsatz der Lichtschranke im Licht und außerhalb des Lichts des Tors
• Einfache Montage – erfordert nur die Installation eines einzigen Elements, ohne dass zusätzliche Empfänger oder Reflektoren erforderlich sind
• Optische und akustische Informationen – das Gerät kommuniziert den Betriebsstatus und die Messergebnisse mittels optischer und akustischer Signale, was die Diagnose und Einstellung erleichtert

TECHNISCHE DATEN

• Stromversorgung: 12-24 V AC/DC
• Sende- und Empfangswinkel: +/- 25°, Drehung 190°
• Maximale Reichweite: Modus A – 9 Meter, Modus B, C – 6 Meter
• Maximaler Stromverbrauch: 12 V – 75 mA, 24 V – 35 mA
• Maximale Ausgangsbelastung: 30 V DC, 0,5 A
• Schutzart: IP54
• Betriebstemperatur: von -10º bis +60º C
• Abmessungen: 36 x 123 x 33 mm
• Gewicht: 69 g
