Nice M-FAB ME3000 unterirdischer selbsthemmender Antrieb für Drehtore
TOR-PARAMETER
- Torgewicht bis zu 600 kg
- Flügellänge: bis zu 3,5 m

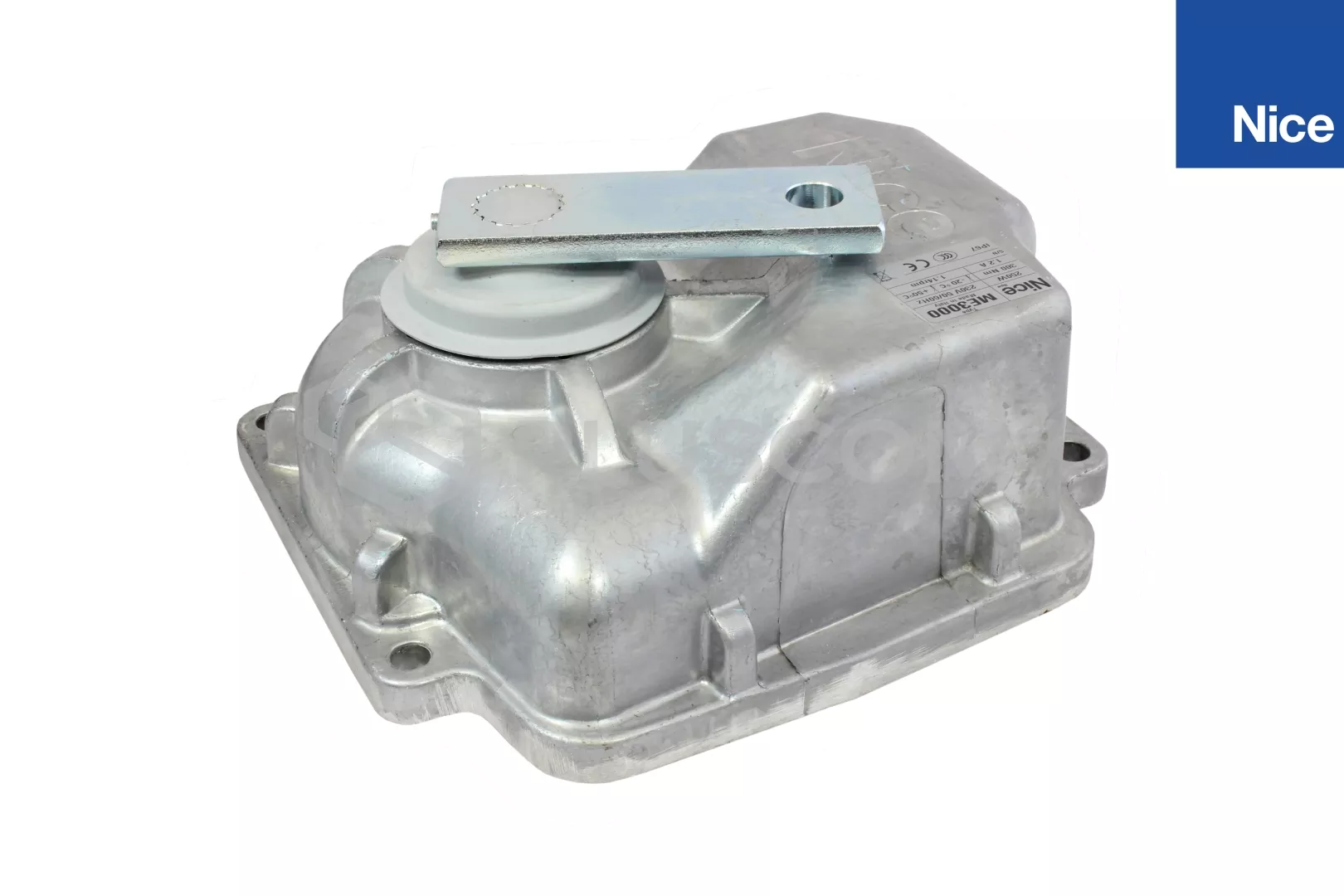

Nice M-FAB ME3000 Unterirdischer Antrieb 230V
| ANTRIEBSPARAMETER
- Motorstromversorgung: 230V
- Leistungsaufnahme: 250W max
- Geschwindigkeit: 1,14 U/min
- Drehmoment: 300Nm
- Arbeitsintensität 30%
- Schutzart: IP67
- Arbeitstemperatur: -20°C...+50°C
- Abmessungen: 372x306x143mm
- Kondensator: 10uF
|
Nice ME3000 gehört zur Gruppe der M-FAB Untertageantriebe. Diese Antriebe ermöglichen eine elegante und unauffällige Automatisierungsinstallation für Tore bis zu 3,5 m Flügellänge und 600 kg Gewicht.
Der Standard-Öffnungswinkel beträgt max. 110°, und mit zusätzlichem Zubehör zur Vergrößerung des Öffnungswinkels können bis zu 360° erreicht werden.
Der größte Vorteil der unterirdischen Antriebe ist die Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild des Tors nicht beeinträchtigt.
Die zweite wichtige Stärke der Unterflurantriebe ist die Möglichkeit der Installation an einem Ort, an dem aufgrund von
- enge Einfahrt
- sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm
kein Platz für den Einbau von Gewindetrieben oder Gelenkarmantrieben vorhanden ist
MONTAGE UND EINBAU
Vor dem Einbau des Unterflurantriebs ist es notwendig, die Drainage zur Ableitung von überschüssigem Wasser korrekt zu installieren. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.
Die Stellantriebe sollten installiert werden in
einem speziellen Gehäuse, der FUNDAMENTAL BOX eingebaut:
- aus MECX-Edelstahl, ideal für extreme Bedingungen
- mit kataphoretischer Beschichtung MECF hoch korrosionsbeständig
Die Notentriegelung des Türflügels erfolgt über Entriegelungsmechanismen mit einem Schlüssel oder einem Hebel. Der Benutzer kann sowohl von innen als auch von außen auf den Mechanismus zugreifen und die Bedienung erfordert keine große Kraft.

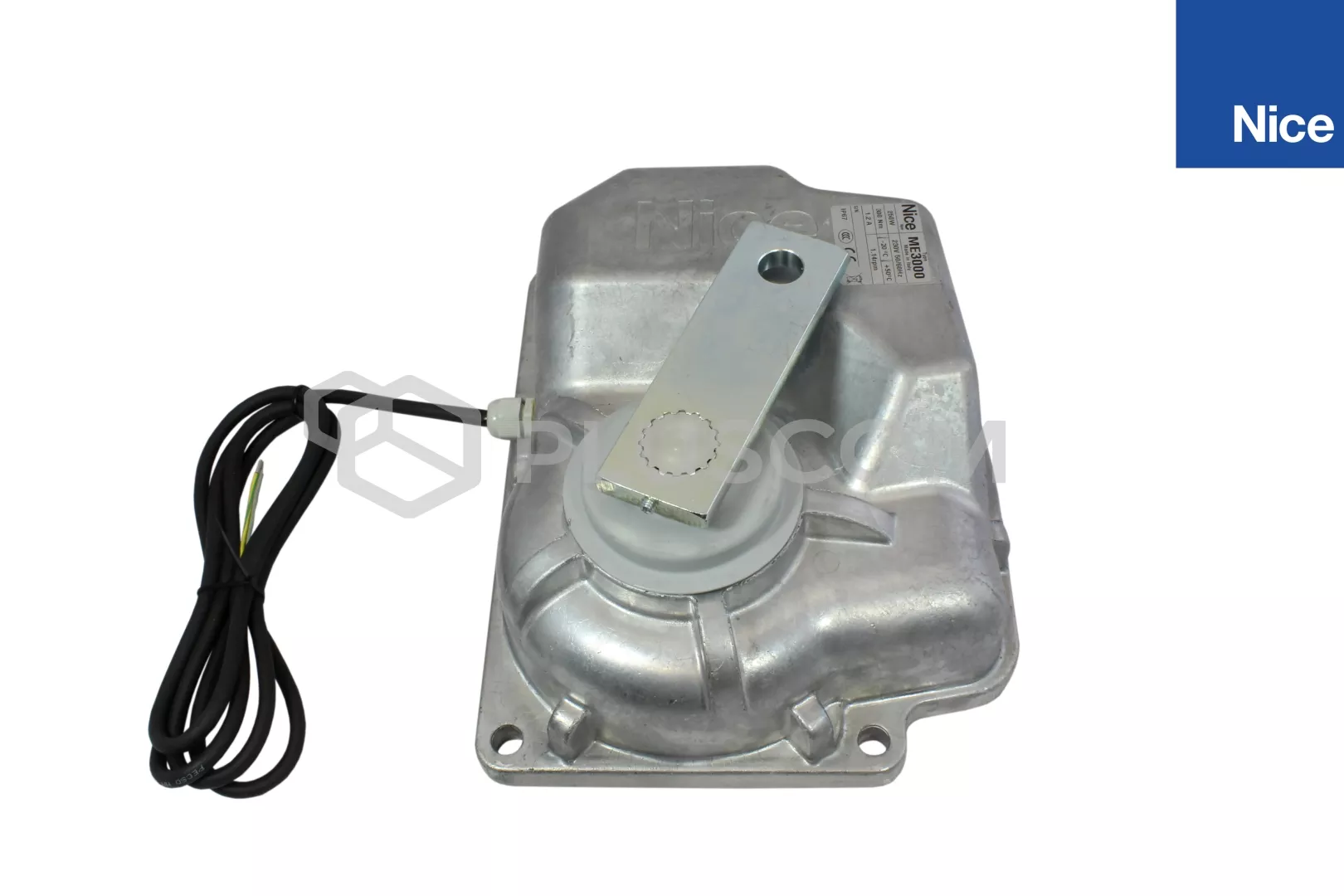

Nice M-FAB ME3000 Unterirdischer Antrieb 230V
STEUERUNGSEINHEIT
Für die Steuerung des Stellantriebs werden die folgenden Bedienfelder empfohlen:
- A01, A02 für einflügelige Tore
- A60 für zweiflügelige Tore

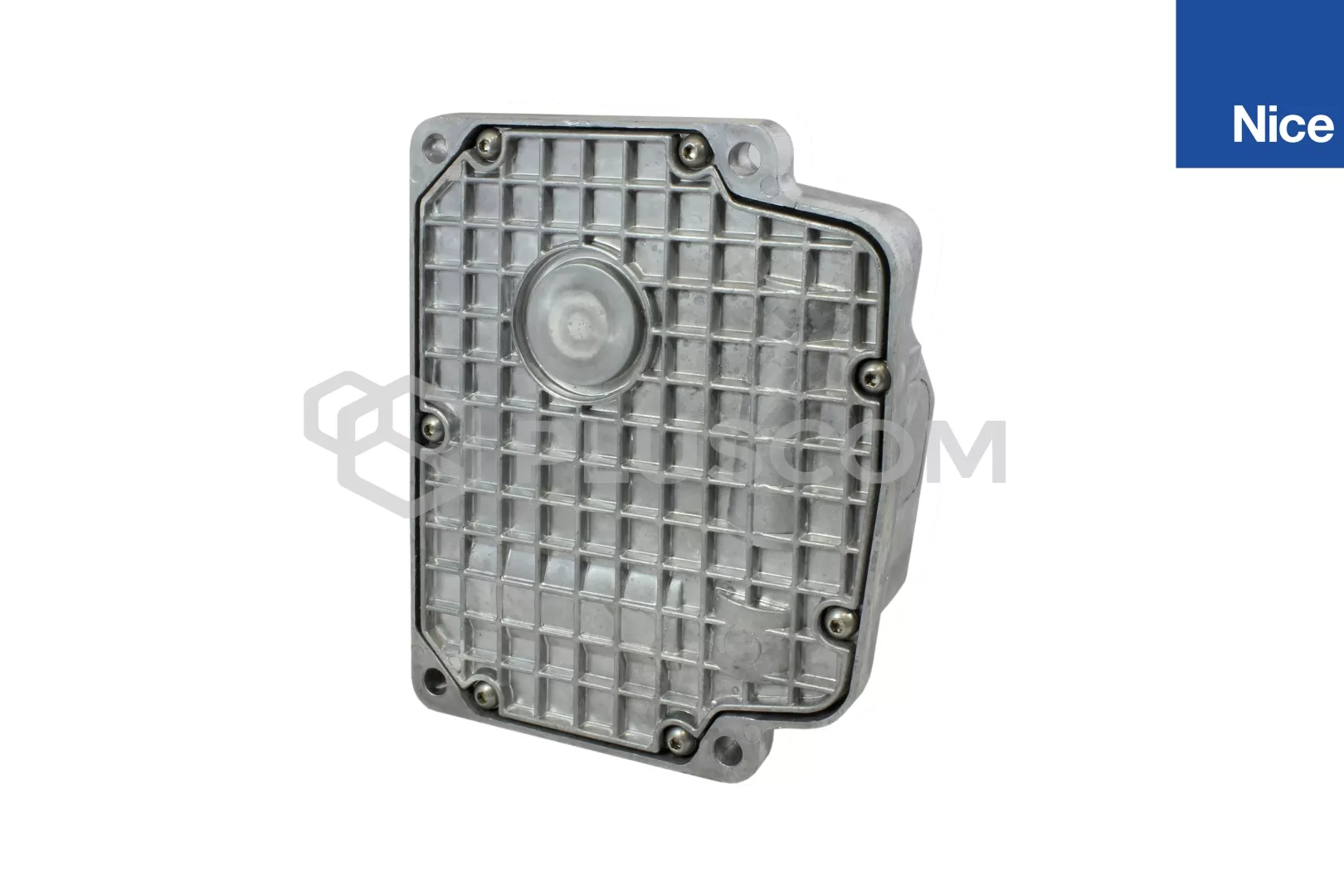

Nice M-FAB ME3000 Unterirdischer Antrieb 230V
