Nice XME2124 Einzelner S-FAB-Antrieb mit Encoder

Nice S-FAB XME2124 unterirdischer selbsthemmender Antrieb mit magnetischem Encoder für Tore bis zu 2,3 m Flügellänge und 400 kg Gewicht

TOR-PARAMETER

• Torgewicht bis zu 4000 kg
• Länge der Flügel: bis zu 2,3 m

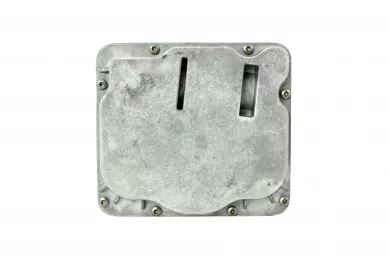

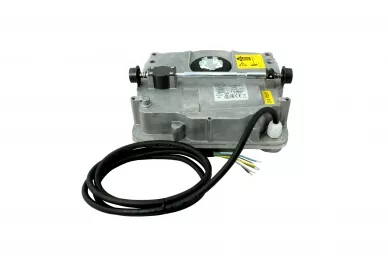

Nice S-FAB XME2124 Untertageantrieb 24V

ANTRIEBSPARAMETER Motorversorgung: 24V Leistungsaufnahme: 120W max Geschwindigkeit: 1,25 U/min Drehmoment: 250Nm Intensität: 60 Zyklen/Stunde Schutzart: IP67 Arbeitstemperatur: -20°C...+50°C Abmessungen: 230x206x88mm eingebauter magnetischer Encoder

Der Nice XME2124 ist ein unterirdischer Antrieb, der eine elegante und diskrete Automatisierungsinstallation für Tore bis zu 2,3 m Flügellänge und 400 kg Gewicht ermöglicht.

Der größte Vorteil der Unterflurantriebe ist die Ästhetik und Diskretion des Antriebs, der unsichtbar ist und das Bild des Tors nicht beeinträchtigt.
Die zweite Stärke der Unterflurantriebe ist die Möglichkeit der Installation an einem Ort, an dem aufgrund der

• engen Einfahrt
• sehr schmale Pfeiler mit einem Maß A von weniger als 100 mm


kein Platz für den Einbau eines Spindelantriebs oder Gelenkarms vorhanden ist.
Erwähnenswert ist auch, dass es sich um die einzigen Unterflurantriebe handelt, die standardmäßig ohne zusätzliches Zubehör bis zu 180° öffnen können.

MONTAGE UND EINBAU

Vor dem Einbau des Unterflurantriebs muss die Drainage zur Ableitung von überschüssigem Wasser korrekt installiert werden. Obwohl der Stellantrieb in einem abgedichteten Gehäuse der Schutzart IP67 untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.

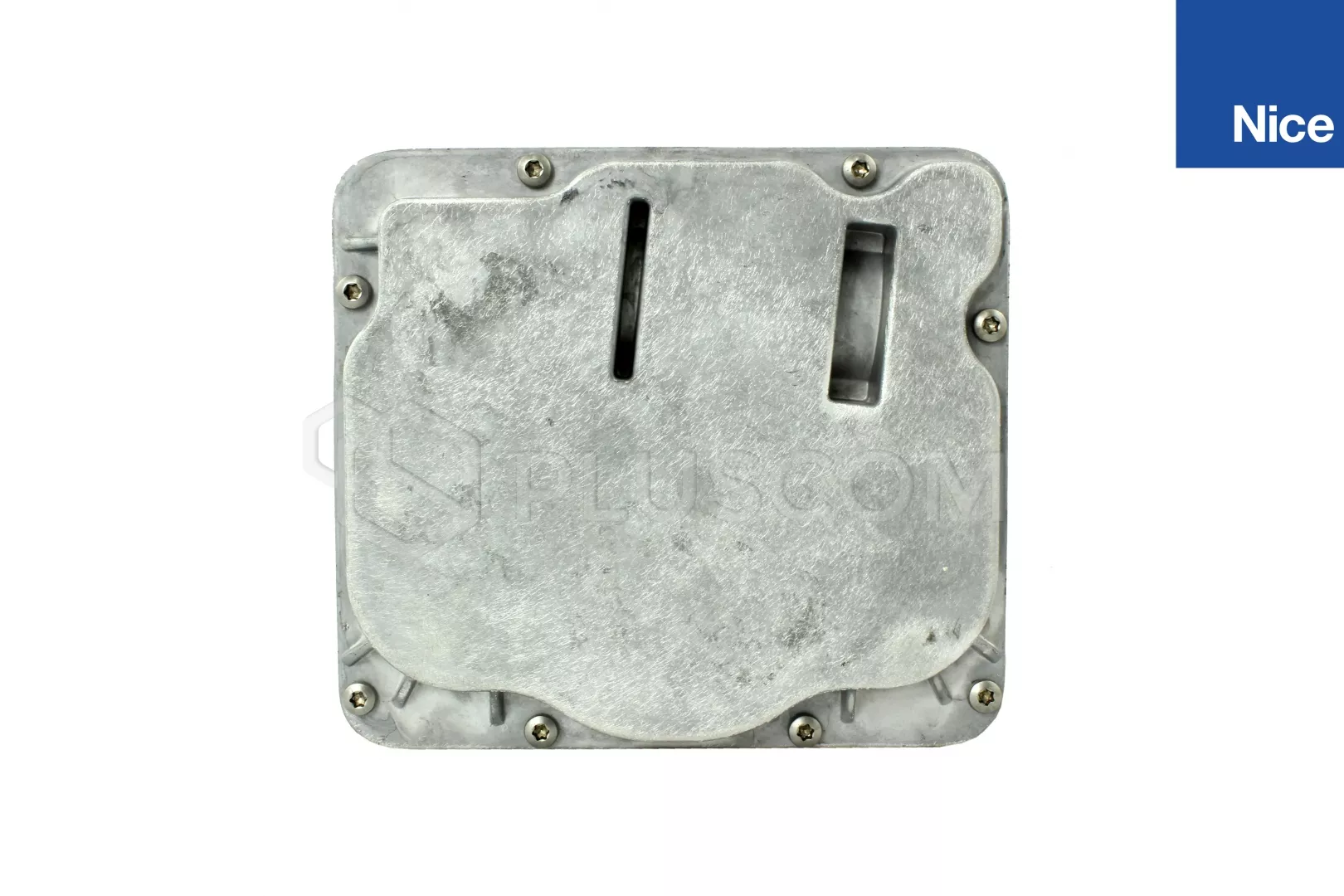

Nice S-FAB XME2124 Untertageantrieb 24V

Nice S-FAB XME2124 Untertageantrieb 24V

Die Stellantriebe sollten installiert werden in speziellen XMBOX-Gehäuse eingebaut werden.

Die Notentriegelung des Torflügels erfolgt über Entriegelungsmechanismen mit einem Schlüssel oder Hebel. Der Benutzer kann sowohl von innen als auch von außen auf den Mechanismus zugreifen und die Bedienung erfordert keine große Kraft.

STEUERUNGSEINHEIT
Zur Steuerung des Antriebs wird eine Steuereinheit empfohlen:

• MC824HR10 BLUEBUS für 24V-Antriebe mit Encoder
