Nice S-FAB 2124 Set für Tore mit einer Länge von bis zu 2,3 m und einem Gewicht von bis zu 400 kg

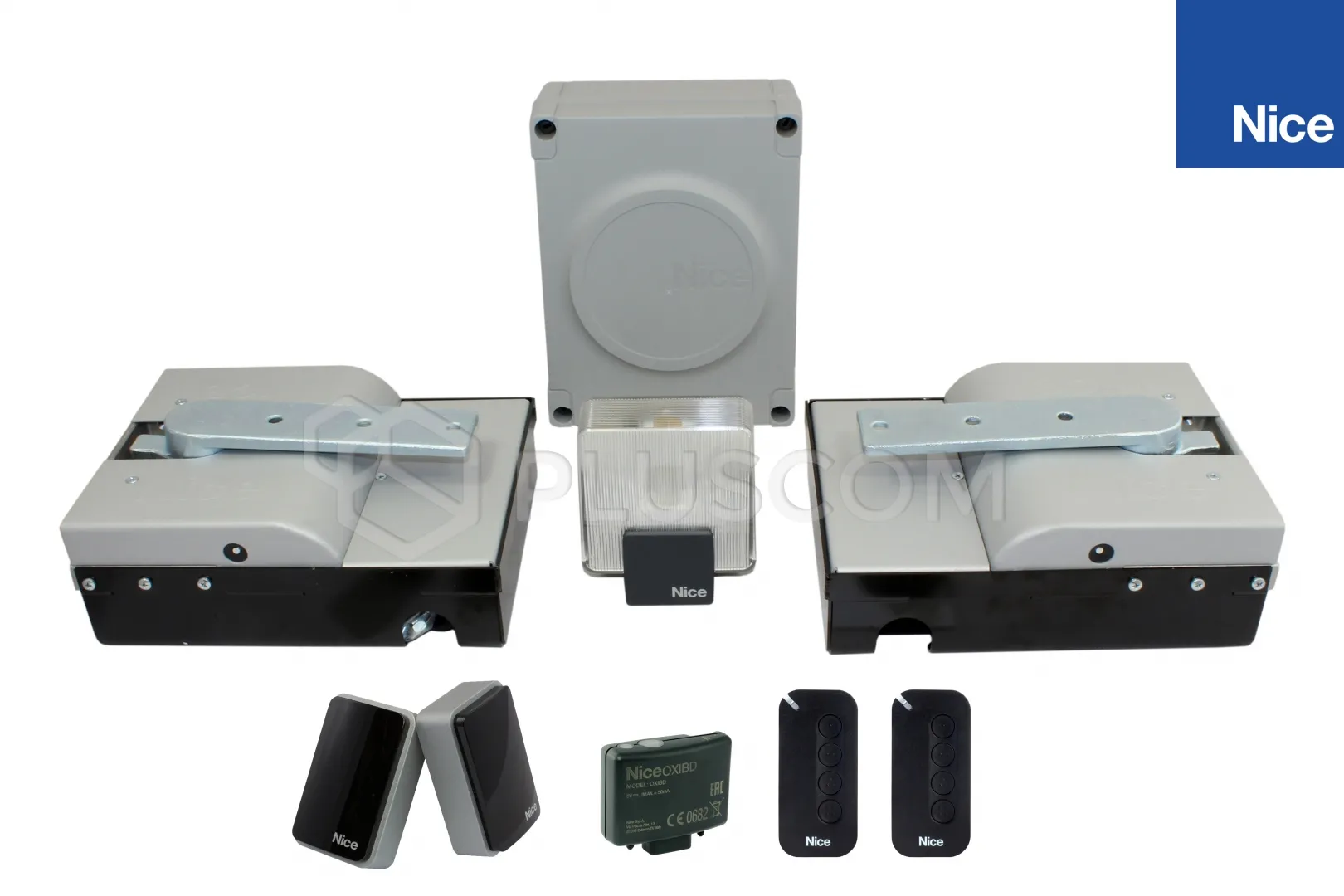

Das Set besteht aus:
|
Nice S-FAB 2124 Bausatz
|
ANWENDUNG

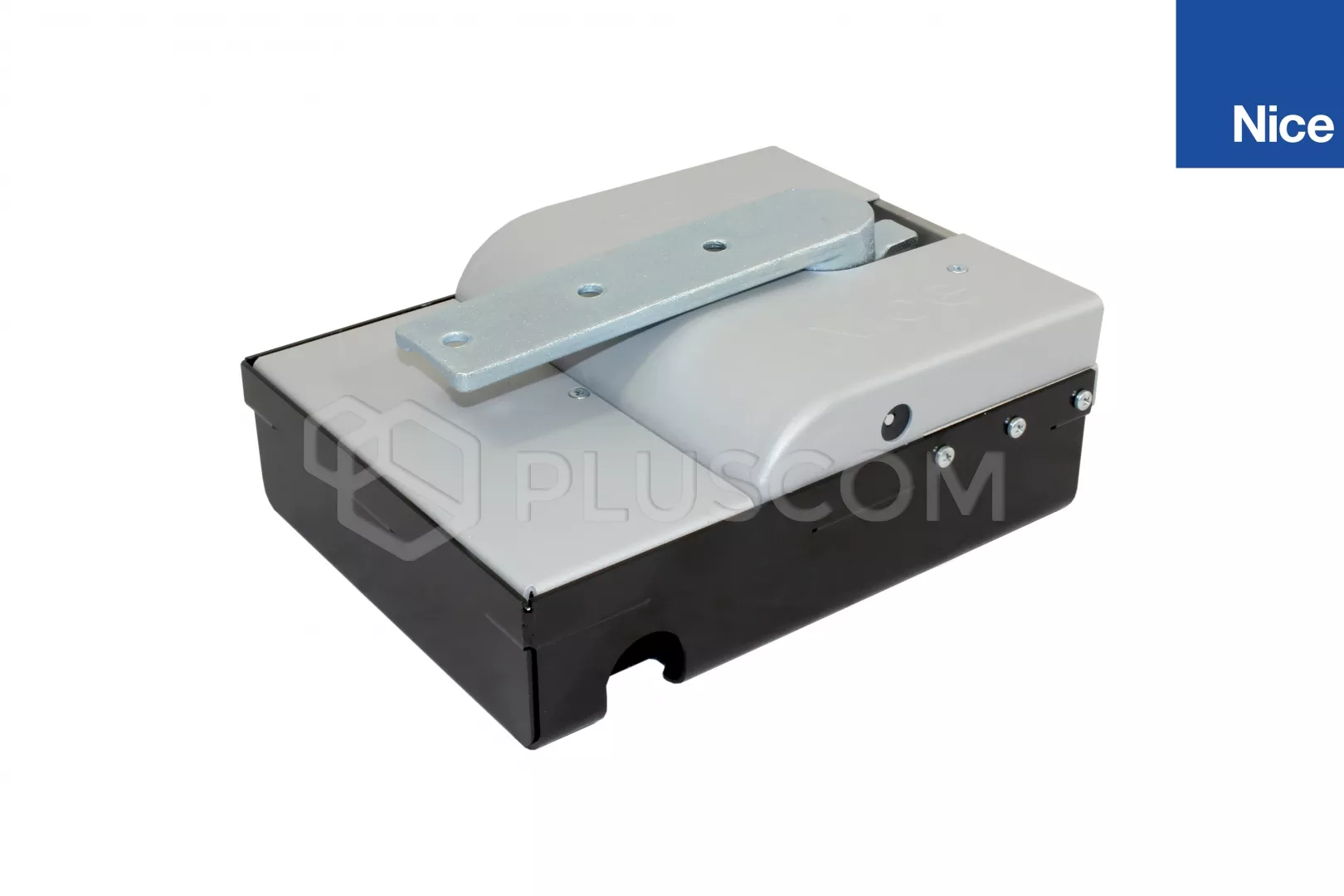

Durch den Einsatz von Nice-Unterflurantrieben erhalten das Tor und der Eingang ein einzigartiges Aussehen und gleichzeitig eine vollständige Automatisierung. Ästhetik und Diskretion sind die größten Vorteile der unterirdischen Antriebe. Weitere wichtige Merkmale, die die unterirdischen Antriebe auszeichnen, sind die Möglichkeit der Installation an einem Ort, an dem aufgrund von:
- einen engen Eingang
- sehr schmale Pfeiler, bei denen das Maß A weniger als 100 mm beträgt
kein Platz für den Einbau eines Spindelantriebs oder Gelenkarms vorhanden ist.
Erwähnenswert ist auch, dass es sich um die einzigen Unterflurantriebe handelt, die serienmäßig ohne zusätzliches Zubehör bis zu 180° öffnen können.
Nice S-FAB 2124 Bausatz
|
Nice S-FAB 2124 Bausatz
|
KONSTRUKTION UND EINBAU:
Vor dem Einbau der Unterflurantriebe
muss eine Entwässerung durchgeführt werden um überschüssiges Wasser aus dem Antriebsgehäuse abzulassen. Obwohl der Stellantrieb in einem abgedichteten IP67-Gehäuse untergebracht ist, darf er nicht länger als 30 Minuten vollständig unter Wasser stehen.

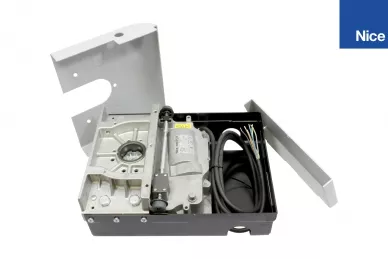

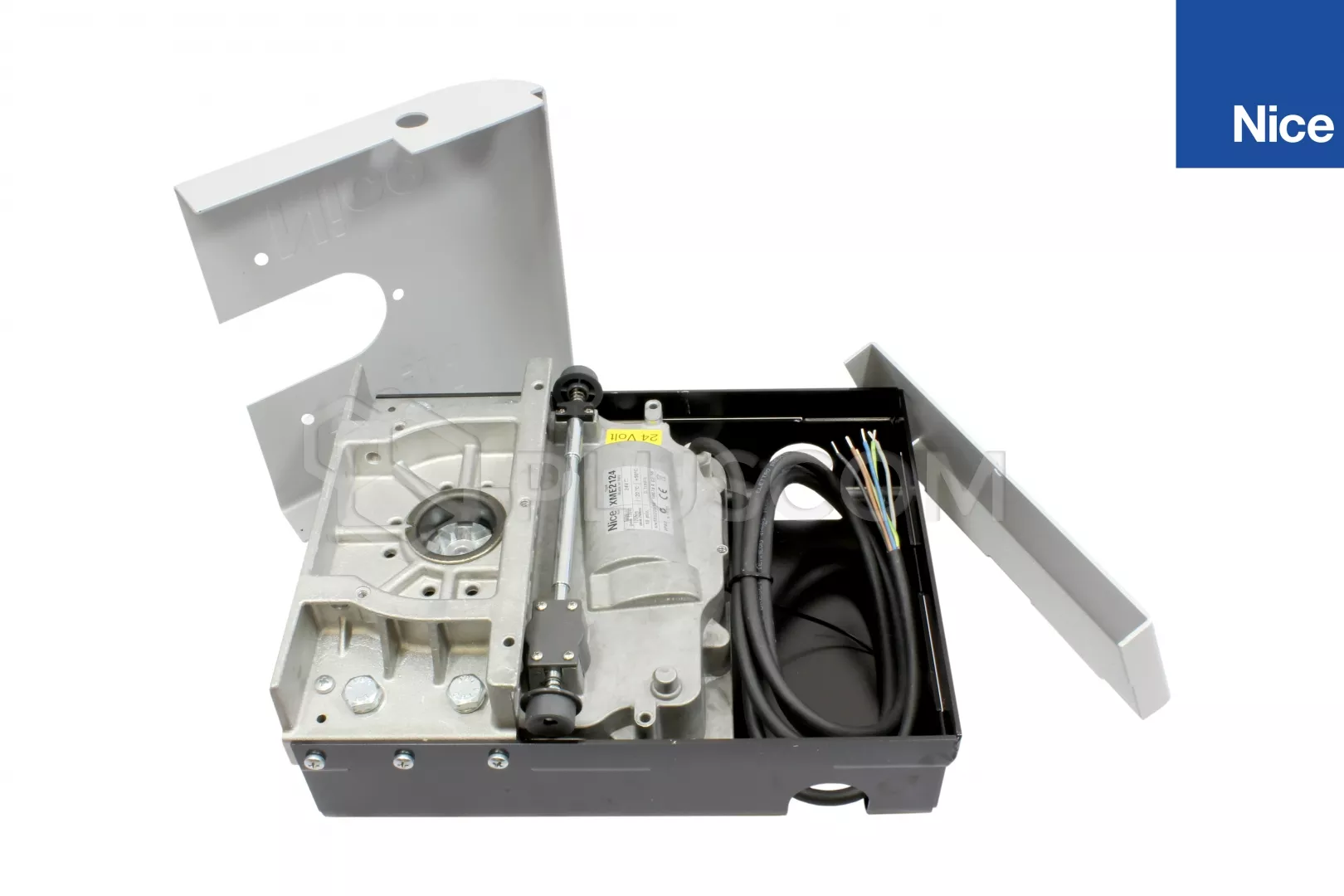

Die kompakte Basisbox ist nur 81 mm hoch. Die 2,5 mm dicken Wände garantieren die notwendige mechanische Festigkeit. Die gesamte Einheit ist für eine optimale Korrosionsbeständigkeit mit einem Kataphorese-Schutz versehen.
Nach der Montage des Fundamentgehäuses wird der Abtriebsarm direkt am Türblatt befestigt (er wird zum unteren Scharnier).

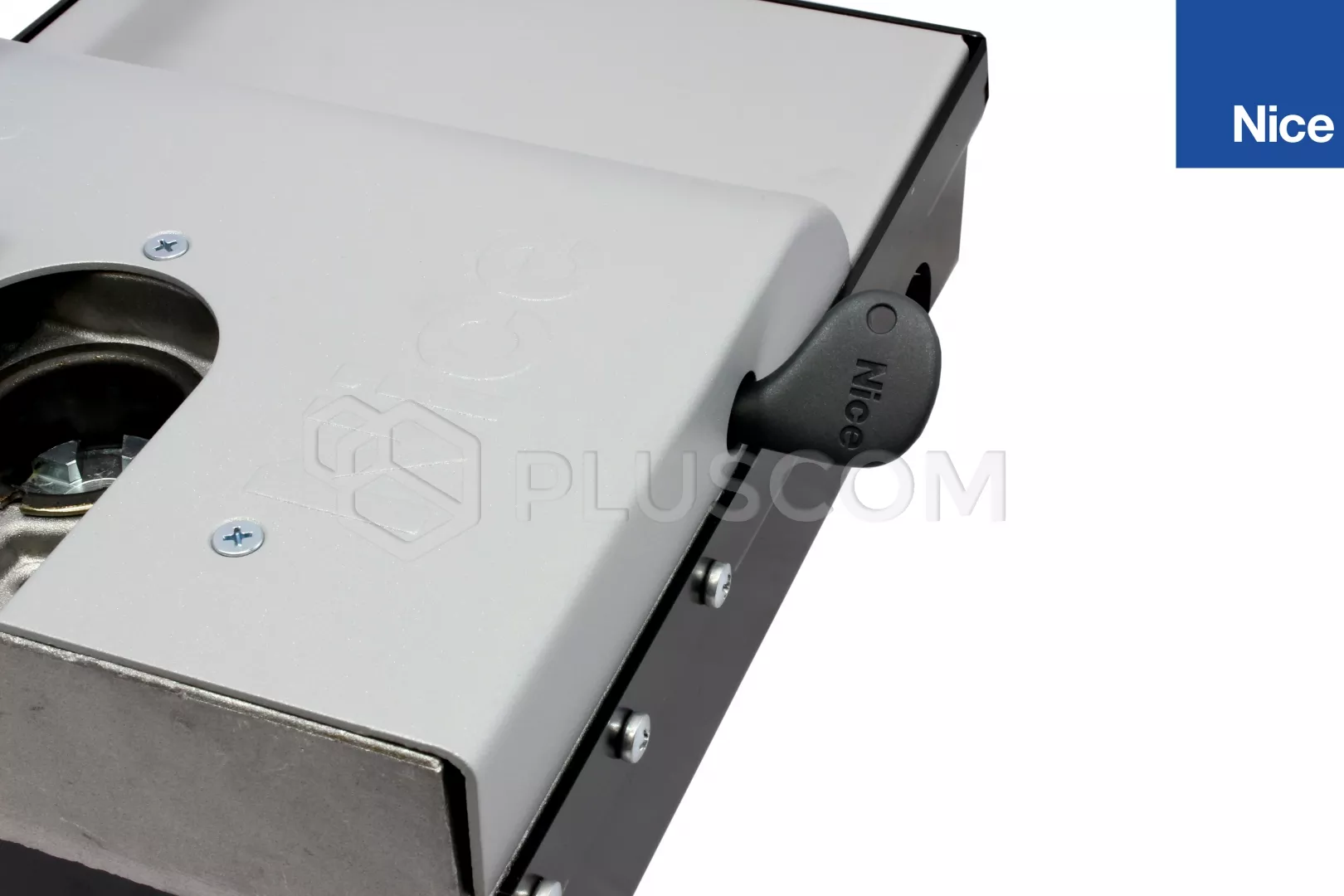

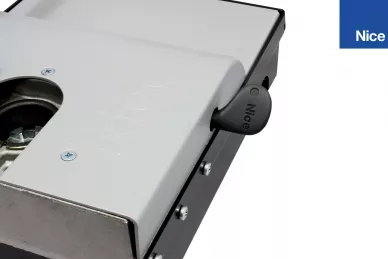

Auf beiden Seiten des Antriebsgehäuses befinden sich Schlitze für
Nizza-Schlüssel zum Entriegeln des Antriebs.
Das Gehäuse verfügt auch über
integrierte mechanische Endanschläge. Ihre Einstellung ist einfach und praktisch.
Zwei-Wege-Funkgerät OXIBD zur Montage direkt an der Antriebssteuerung.
Der Empfänger kann bis zu 750 bidirektionale Sender oder 1024 unidirektionale Sender speichern.
Das bidirektionale Funkprotokoll hat viele Vorteile
(Funktion nur bei ON3EBD-Fernbedienungen verfügbar):
- Erweiterung der Funkreichweite auf bis zu 500 m (max. 10 Sprünge)
- Bestätigung des korrekten Empfangs von Befehlen durch die Automatisierung
- Möglichkeit, den Status der Automatisierung jederzeit zu überprüfen
- hohe Sicherheit dank verschlüsselter Kommunikation
- geringer Energieverbrauch im Standby-Modus
bietet eine Funksteuerung mit einem dynamisch variablen Code mit einer Frequenz von 433,92 MHz, die ein hohes Maß an Sicherheit bei der Verwendung bietet und das Kopieren des Codes unmöglich macht.
MYGO4 verfügt über einen Geheimcode, den sogenannten "ON CODE". Durch Übertragung dieses Codes von einem gespeicherten Sender auf einen neuen Sender wird dieser automatisch vom Empfänger erkannt (und gespeichert).
Der MYGO4-Sender kann mit dem ProView-Gerät programmiert werden. Der Handsender ist standardmäßig im Einwegmodus mit "O-Code"-Funkcodierung konfiguriert.
NICE MC824HR10 BEDIENFELD
Der Betrieb der Antriebe wird von der Nice MC824HR10 Steuereinheit gesteuert, die über folgende Funktionen verfügt:
- Steuerung von zwei 24V-Antrieben mit Encoder
- manueller, halbautomatischer und automatischer Betrieb
- eingebauter Funk plus zusätzliche SM-Schnittstelle
- IBT4N-Schnittstelle zum Anschluss von BusT4-Geräten
- BLUEBUS-Technik
- Autoprogrammierung bei der Erstprogrammierung ermittelt und speichert die Steuerung automatisch die Torendlagen
- Sanfter Start und Freigabe beim Schließen
- Einstellung der Arbeitsgeschwindigkeit der Zylinder
- Funktion zur teilweisen Öffnung des Tors
- Anschluss der wiederaufladbaren Batterie PS124, damit sich das Tor auch bei einer Unterbrechung der Netzversorgung öffnet
- Anschluss an das Solemyo-Solarstromsystem möglich
- Bedienung des Elektroschlosses
