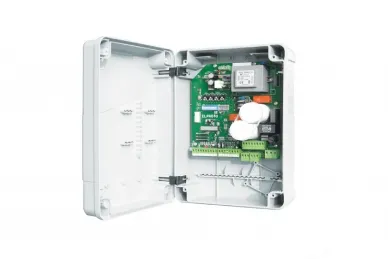

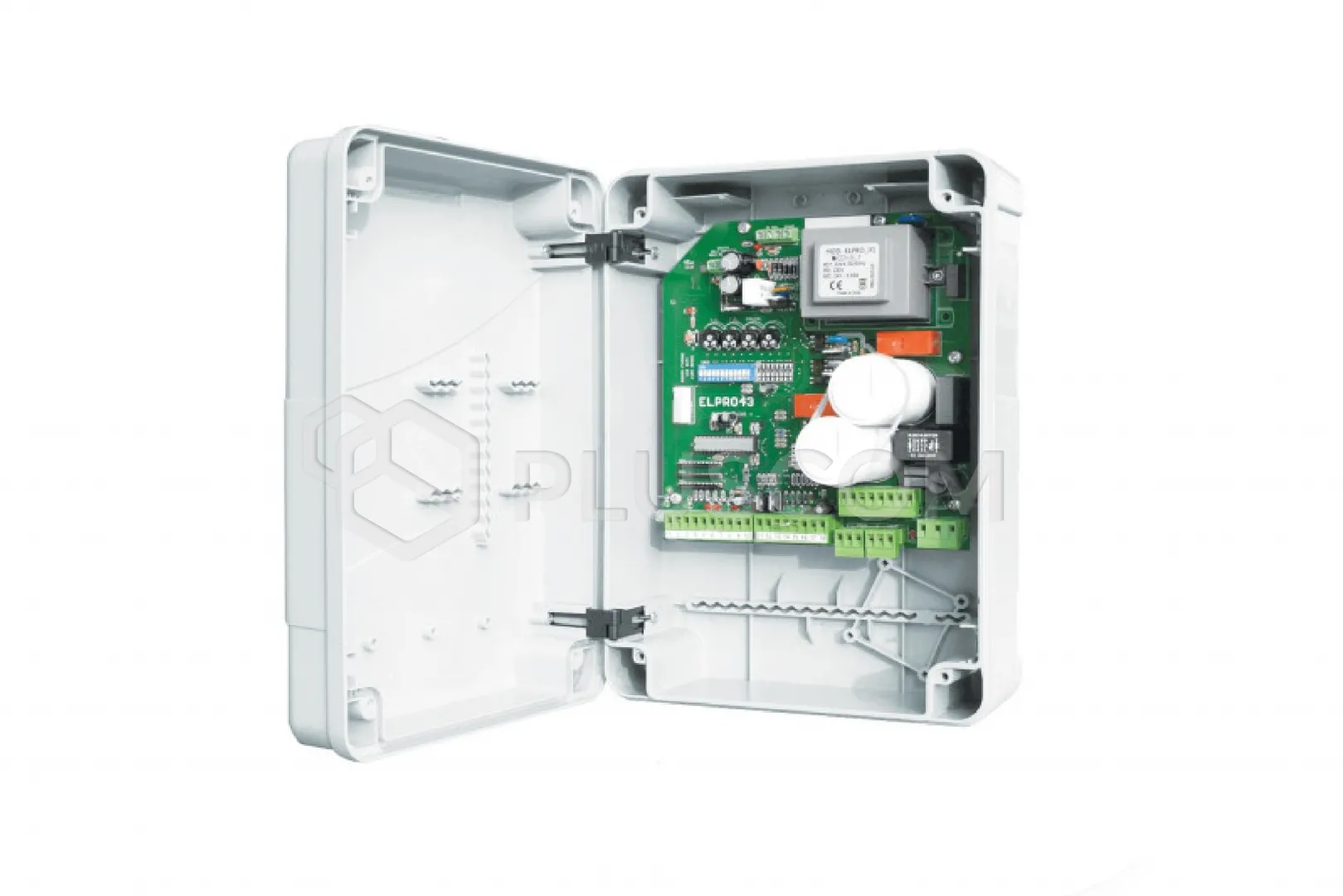

Fadini 4300L Steuerzentrale ELPRO 43 für zwei Antriebe DARDO 430 230V 1PH mit Encoder
Steuerzentrale ELPRO 43 für zwei Antriebe DARDO 430 230V 1PH mit Encoder.
FUNKTIONSPRINZIP
Automatikmodus, Halbautomatikmodus, Schritt-für-Schritt-Modus, Torfunktion, Hydraulikstoß und Blinklicht vor dem Öffnen des Tors.
GRUNDLEGENDE FUNKTIONEN
Vereinfachte Programmierung mit einer Taste: Betriebszeit, mit oder ohne Verzögerung des Flügels, mit fester Verzögerung beim Öffnen und Schließen. Amperometrische Funktion und Encoder zur Umkehrung der Bewegung bei einer Kollision.
Automatischer Test der Fotozellen (DSA), automatischer Test der Sicherheitskante (DACS), Logiksystem (RT DATA), dedizierter Eingang für das elektrische Schloss, dedizierte Eingänge für die Kantenleisten, Einstellung von Geschwindigkeit, Kraft und Pause über Trimmer. Spezielle Eingänge für zwei Antriebe. Abmessungen des Gehäuses 210 x 295 x 110 mm. Schutzart IP 64. Betriebstemperatur -20 °C bis +55 °C.
Die Steuerzentralen werden vollständig in den Werken von Meccanica Fadini entwickelt und hergestellt.
Sie entsprechen den geltenden Normen und Richtlinien zur elektromagnetischen Verträglichkeit und erfüllen die Anforderungen aller Arten von Anlagen: Flügeltore, Schiebetore, automatische Schranken, Türen, zweiflügelige, einflügelige oder Klapptore sowie hydraulische Ausfahrpfosten.
Jede ELPRO-Steuerzentrale verfügt über eine eigene Logik, die an den jeweiligen Antriebstyp angepasst ist. Einfache Programmierung verschiedener Funktionen.
Alle Platinen sind mit einem Anschluss für Fadini-Funkempfänger ausgestattet.
Um eine Türverriegelung am Kunststoffgehäuse zu erhalten, kann ein mit einem Hebel ausgestatteter Spannungsunterbrechungsschalter montiert werden.
EIGENSCHAFTEN:
- Dreiphasige Stromversorgung: NEIN
- Funktion der Fotozelle beim Öffnen: JA
- Eingang für zweites Fotozellenpaar: JA
- Spezielle Eingänge für Sicherheitsleisten: JA
- Spezieller Eingang für zweite Sicherheitsleiste: JA
- Gerät zur Selbstprüfung der Sicherheit der Fotozelle (DSA): JA
- Gerät zur Selbstprüfung der Sicherheitskante (DACS): JA
- Elektronische Bremse: NEIN
- Speicherung der verbleibenden Motorlaufzeit in unterbrochenen Zyklen: NEIN
- Sanftes Anlaufen und Abbremsen: JA
- Kraftregulierung: JA
- RT-Datum: JA
- Einlernen der Betriebszeiten per Fernbedienung: JA
- Slave-Modus: NEIN
- Elektrisches Schloss: JA
- Schritt-für-Schritt-Modus: JA
- TOTMAN-Modus: NEIN
- Tor-Funktion: JA
- Öffnen für Fußgänger per Fernbedienung: JA
- Änderung der Bewegungsrichtung: JA
- Außenuhr: JA
- Kontrollleuchte für Torstatus: JA
- Anzeige für den Status der Automatik: JA
- Halbautomatischer Modus: JA
- Automatikmodus: JA
- Vorblinken: JA
- Kein Blinken im Stand, Automatikmodus: JA
- Radioanschluss: JA
- Wohnbereich: JA
- Nach dem Foto schließen: JA
- Ampeln: NEIN
Technische Daten:
- 1-phasige Stromversorgung: 230 V – 50 Hz
- 3-Phasen-Stromversorgung: -
- Maximale Motorleistung: 500 W
- Ausgang für Zusatzbeleuchtung: 24 V – 50 mA
- Stromversorgung für Zubehör: 24 V – 500 mA
- Ausgang für Torzustandsanzeige: 24 V – 3 W
- DSA-Steuerungsausgang: 24 V
- Ausgang der Warnleuchte: 230 V – 25 W
- Motorbetriebszeit: -
- Pausenzeit: 1 - 120 s
- Verzögerung beim Schließen des Tors: -
- Öffnungszeit für Fußgänger: -
