euFIX-Adapter S223 für das Modul Fibaro FGS-223

euFIX-Adapter S223 für FIBARO-Modul FGS-223

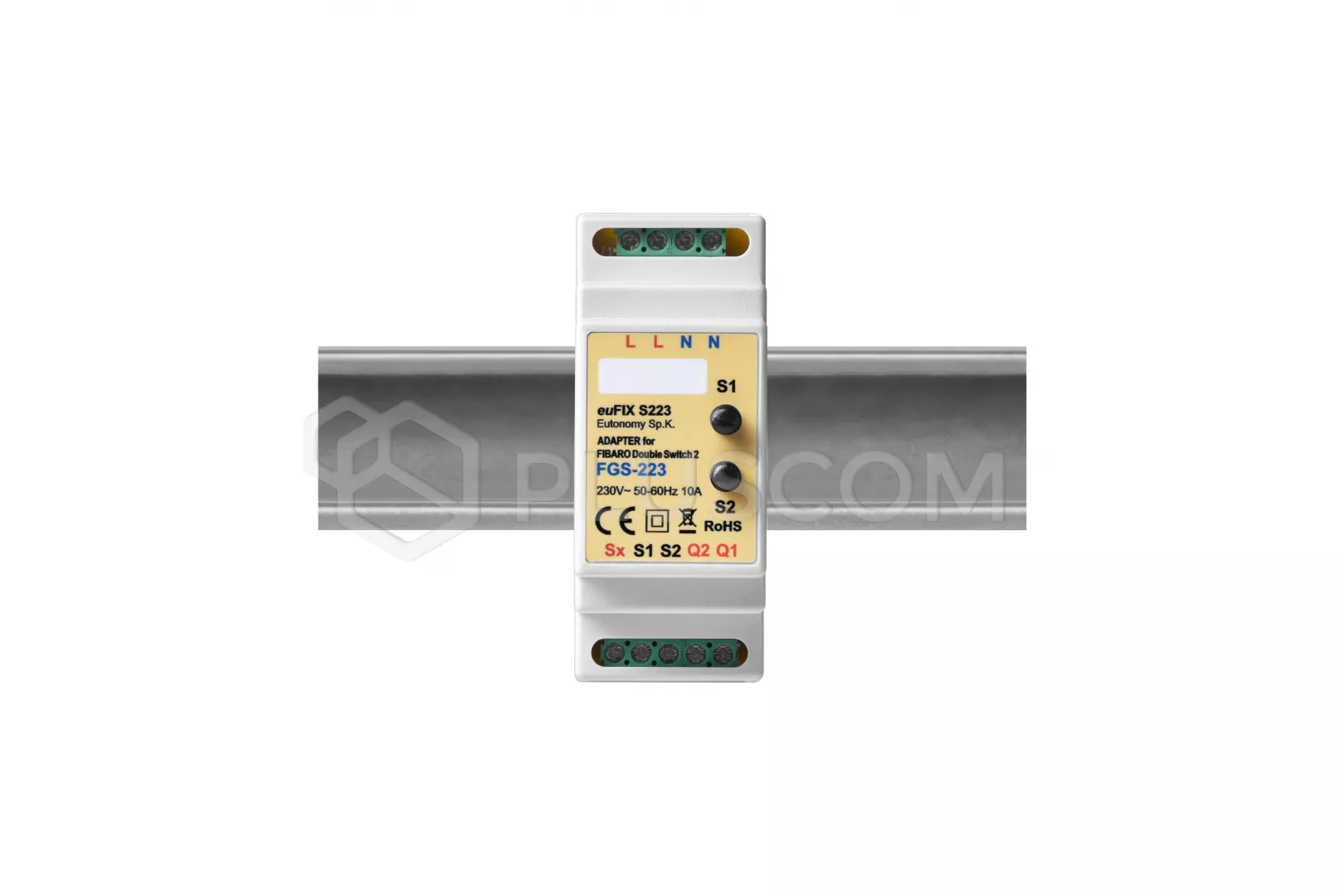

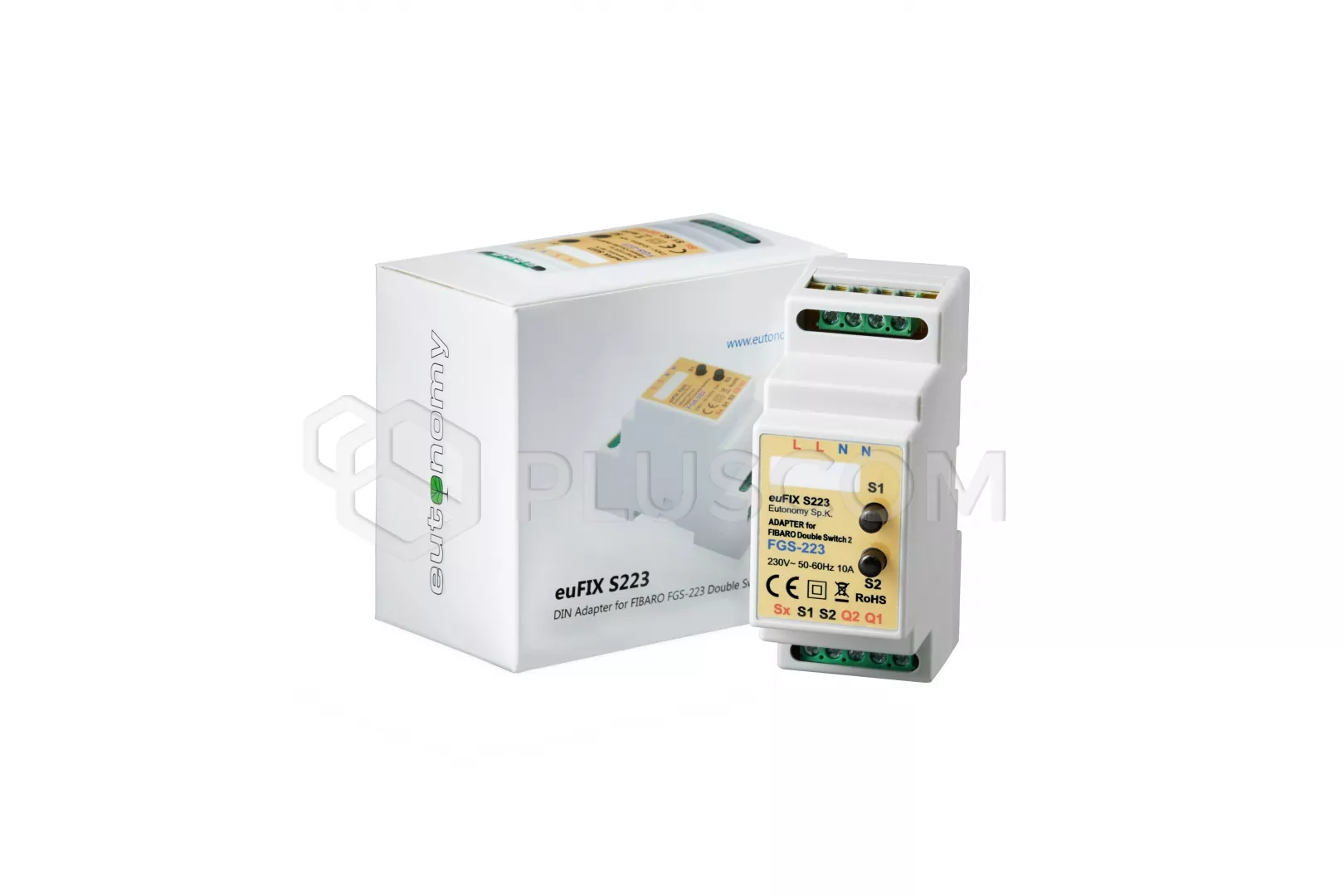

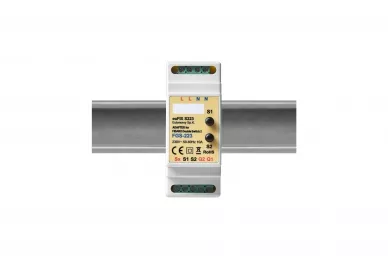

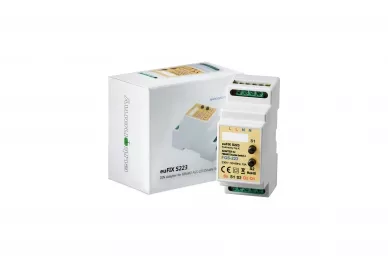

Der euFIX-Adapter S223 dient dem sicheren Einbau des FIBARO-Moduls FGS-223 in Elektroverteilern.
Der Adapter besteht aus einem Gehäuse zur Montage auf einer DIN TH35-Schiene und einer Rückwand mit Klemmen für die Spannungsversorgung, Eingangs- und Ausgangssignale und Bedientasten. Das FIBARO FGS-222 Modul wird auf der Platte montiert. Im oberen Teil des Gehäuses befinden sich die Mikrotasten S1 und S2, die der Diagnose dienen3. Die Taste S1 dient auch dazu, das Modul im Z-Wave-System zu registrieren oder es aus dem System zu entfernen.

TECHNISCHE DATEN:

• Versorgungsspannung: 230V AC
• Laststrom: 6,5 A pro Kanal, wobei die Gesamtlast 10 A nicht überschreiten darf
• Gehäuseabmessungen: 34,8 x 87,3 x 64,7mm
• Breite in Modulen: 2 TE-Module
• Querschnittsfläche der Anschlussdrähte: max. 2,5 mm2
• maximale Länge der an die Eingänge Sx, S1, S2 angeschlossenen Drähte: 10m
• Betriebstemperatur: von 0°C bis +35°C
