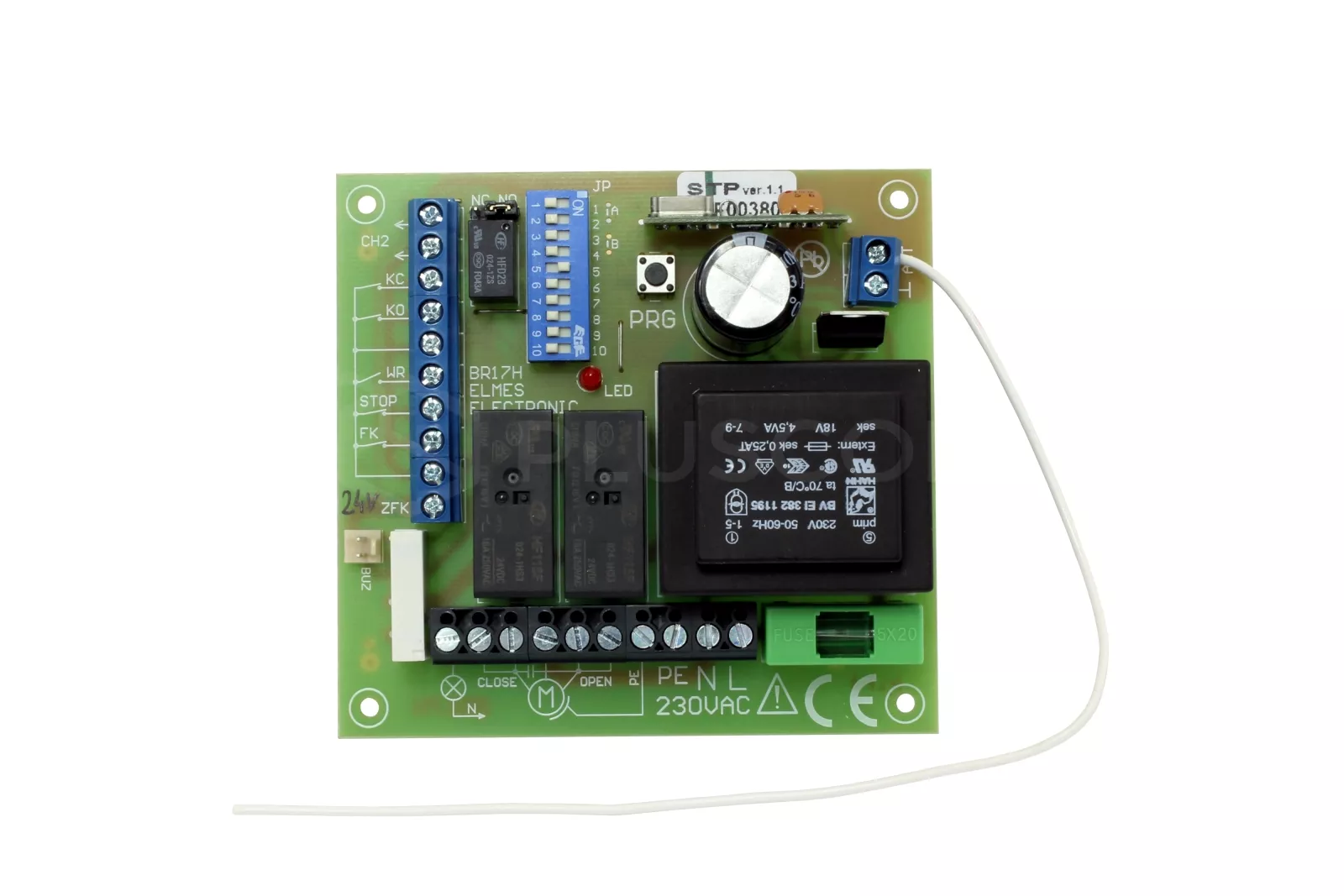

Elmes STP Funksteuerung für Tore mit AC 230V Motor

Elmes STP Controller ist für die Fernsteuerung eines von einem einphasigen 230V-AC-Induktionsmotor angetriebenen Tores konzipiert und ermöglicht einen bidirektionalen Betrieb.

CONTROLLER-FUNKTIONEN

• Die Funkkommunikation erfolgt über das KEELOQ-System, das ein hohes Maß an Übertragungssicherheit gewährleistet
• Zusammenarbeit mit bis zu 112 Elmes-Fernbedienungen im 433,92-MHz-Band
• Steuerung mit einem oder zwei Fernbedienungsknöpfen
• Betriebsarten:
• • manuell: Das Öffnen und Schließen wird über die Tasten der Fernbedienung gesteuert, keine automatische Schließfunktion des Tores
  • mit Selbsteinzug: nach dem Öffnen schließt das Tor automatisch nach einer programmierten Zeit (1s-4min)
  • Parkbereich 1: Wenn die Fernbedienung gedrückt wird, startet das Tor den Zyklus: OPEN - PAUSE - CLOSE. Die Betätigung der Fernbedienung während der Öffnung des Tors führt zu keiner Reaktion und während des PAUSE-Countdowns beginnt der Countdown von vorne. Ein Druck auf den Handsender, während sich das Tor schließt, stoppt das Tor und nach 1s beginnt es sich zu öffnen.
  • Parkhaus 2 (mit Stopp-Option) - beim Drücken der Fernbedienungstaste beginnt das Tor den Zyklus: ÖFFNEN - PAUSE - SCHLIESSEN, aber im Gegensatz zum Parkmodus 1 wird das Tor durch Drücken der Fernbedienungstaste während der Bewegung gestoppt. Ein weiterer Druck startet den gesamten Öffnungszyklus erneut. Ein Druck auf die Fernbedienungstaste während des PAUSE-Countdowns stoppt den Countdown und ein weiterer Druck startet den PAUSE-Countdown von Anfang an.
• automatisches Schließen nach Ablauf der programmierten PAUSE-Zeit (1sec - 4min)
• Zusammenarbeit mit Endschaltern vom Typ NO oder NC
• programmierbare Motorlaufzeit für die Zusammenarbeit mit Antrieben ohne Endschalter
• Zusammenarbeit mit NC-Lichtschranke mit normal geschlossenem Ausgang
• automatische Öffnung des Tores nach Verletzung der Fotozelle beim Schließen
• Sicherheitseingang STOP zur Blockierung der Türbewegung in beide Richtungen
• Ausgang für Warnlampe (blinkend) oder Licht
• zusätzlicher unabhängiger NO/NC-Relaisausgang, der über einen separaten Fernbedienungsknopf gesteuert wird
• Funktion zur Erleichterung des Einbaus - Tor und Endschalter durch Steckbrücken umschaltbar

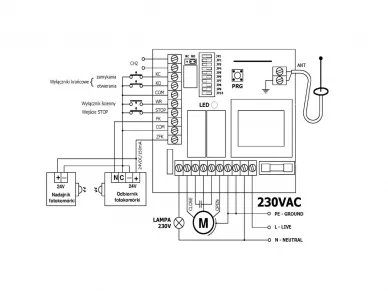

INSTALLATION UND KONFIGURATION
Die Steuereinheit wird ohne Gehäuse geliefert und muss in das Gehäuse des Torantriebs eingebaut werden. Es ist darauf zu achten, dass sie keiner direkten Bewitterung ausgesetzt ist.
Wenn Sie die Reichweite der Fernbedienungen erhöhen wollen, befinden sich auf der Empfängerplatine Schraubklemmen für den Anschluss einer externen Antenne für das 434Mhz-Band.

Die Eingabe der Fernbedienung in den Speicher des Empfängers, die Einstellung der Motorzeit, die Pause und andere Vorgänge werden mit der PRG-Taste und den Steckbrücken auf der Empfängerplatine durchgeführt.

TECHNISCHE DATEN

• Spannungsversorgung: 230VAC; Leistungsaufnahme: max. 4VA
• Motor-Relaisausgänge: 2 x NO, max. 16A/250VAC
• Lampenausgang: 5A/250VAC max.
• Relaisausgang CH2: NO oder NC (über Jumper wählbar), galvanisch getrennt; Belastbarkeit: 1A/24VDC oder 0,5A/125VAC; Ausgangsaktivierungszeit: 0,5 s bis 2 min.
• Stromausgang der Fotozelle: 24VDCmaximal 150mA, geschützt durch Polymersicherung
• Eingang der Lichtschranke, Typ NC

• Sicherheitseingang STOPP Typ NC
• Endschaltereingang Typ NC oder NO
• Motorlaufzeit: 1 s bis 4 min, gemeinsam für Schließen und Öffnen
• PAUSE ZEIT: von 1s bis 4 min
• Superheterodyn-Empfänger im 433,92-MHz-Band
• Betriebstemperaturbereich: -20°C...+40°C
• Abmessungen (d/s/w): 95x90x34mm
• Abstand der Befestigungslöcher ø=3mm: 85x80mm
