Elmes STB24VM1 Tür-Controller DC 24V

• drahtlose Kommunikation über einen variablen KEELOQ-Code, der ein hohes Maß an Übertragungssicherheit gewährleistet
• Superheterodyn-Empfänger
• Speicher für die Fernsteuerung: 112
• kompatibel mit allen Elmes-Fernbedienungen, die im 433,92-MHz-Band arbeiten
• Wahl des Endschaltertyps, magnetisch oder mechanisch
• Sanfter Start und Stopp des Motors - schützt den Antrieb vor mechanischer Überlastung und erhöht die Lebensdauer des Antriebs
• Entspannung der im Antrieb entstehenden Spannungen beim Schließen der Tür durch einen kurzen Öffnungsimpuls
• Überlastschutz (Überstromschutz), dessen Schwellenwert für jede Bewegungsrichtung getrennt eingestellt wird
• Parkbetrieb - die Fernbedienung und der WR-Schalter bewirken nur das Öffnen, sie halten das Tor nicht an und schließen es nicht

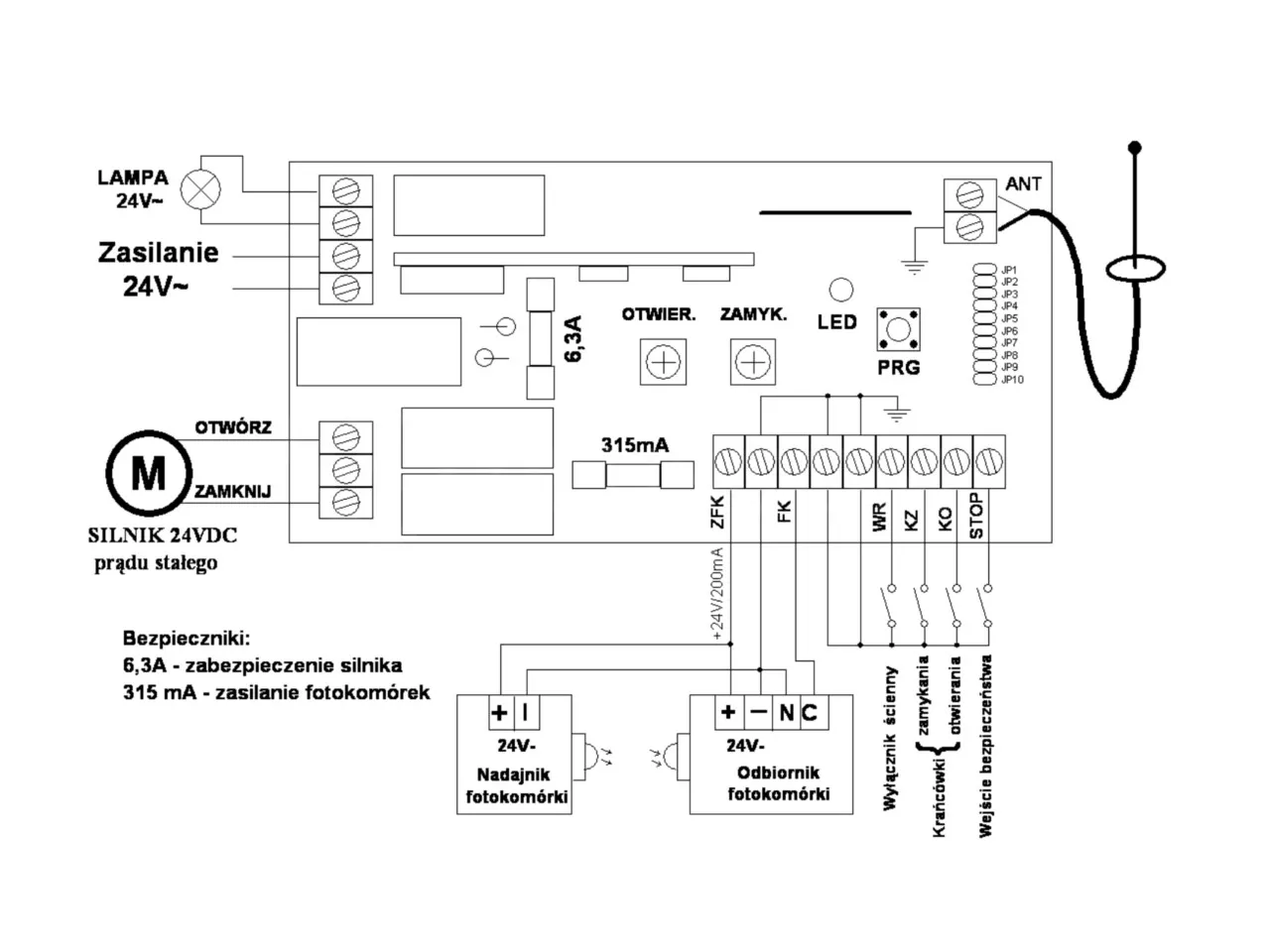

• Zusammenarbeit mit der Fotozelle NC und den Endschaltern NO oder NC
• Ausgang für Warnlampe (blinkend) oder Beleuchtung
• zusätzliche Funktionen, die die Sicherheit der Anwendung erhöhen:
• • STOP-Eingang (Typ NO) für den Anschluss zusätzlicher Sicherheitsvorrichtungen,
  • automatisches Schließen der Tür mit drei Sekunden Blinken der Lampe
  • programmierbare Motorlaufzeit - Schutz gegen Bruch der Endschalter

TECHNISCHE DATEN

• Spannungsversorgung: AC 24V
• Stromaufnahme (ohne angeschlossene Lichtschranke und bei ausgeschaltetem Motor): max: 100mA
• Motorschutz: 6,3A
• maximale Lampenleistung 40W
• Ausgang der Lichtschranke DC 24V, max. 240 mA
• Schwelle des Überlastungsschutzes: 2-7,5A
• Motorlaufzeit 1s ... 60 min
• PAUSE oder Lampenzeit nach dem Anhalten 1 ... 255 s
• Betriebstemperaturbereich von -20°C...+55°C
• Abmessungen (T/B) 140x75x30mm

INSTALLATION UND KONFIGURATION
Die Steuereinheit wird ohne Gehäuse geliefert und muss in das Gehäuse des Torantriebs eingebaut werden. Es ist darauf zu achten, dass sie keiner direkten Bewitterung ausgesetzt ist.
Wenn Sie die Reichweite der Fernbedienungen erhöhen wollen, befinden sich auf der Empfängerplatine Schraubklemmen für den Anschluss einer externen Antenne für das 434Mhz-Band.

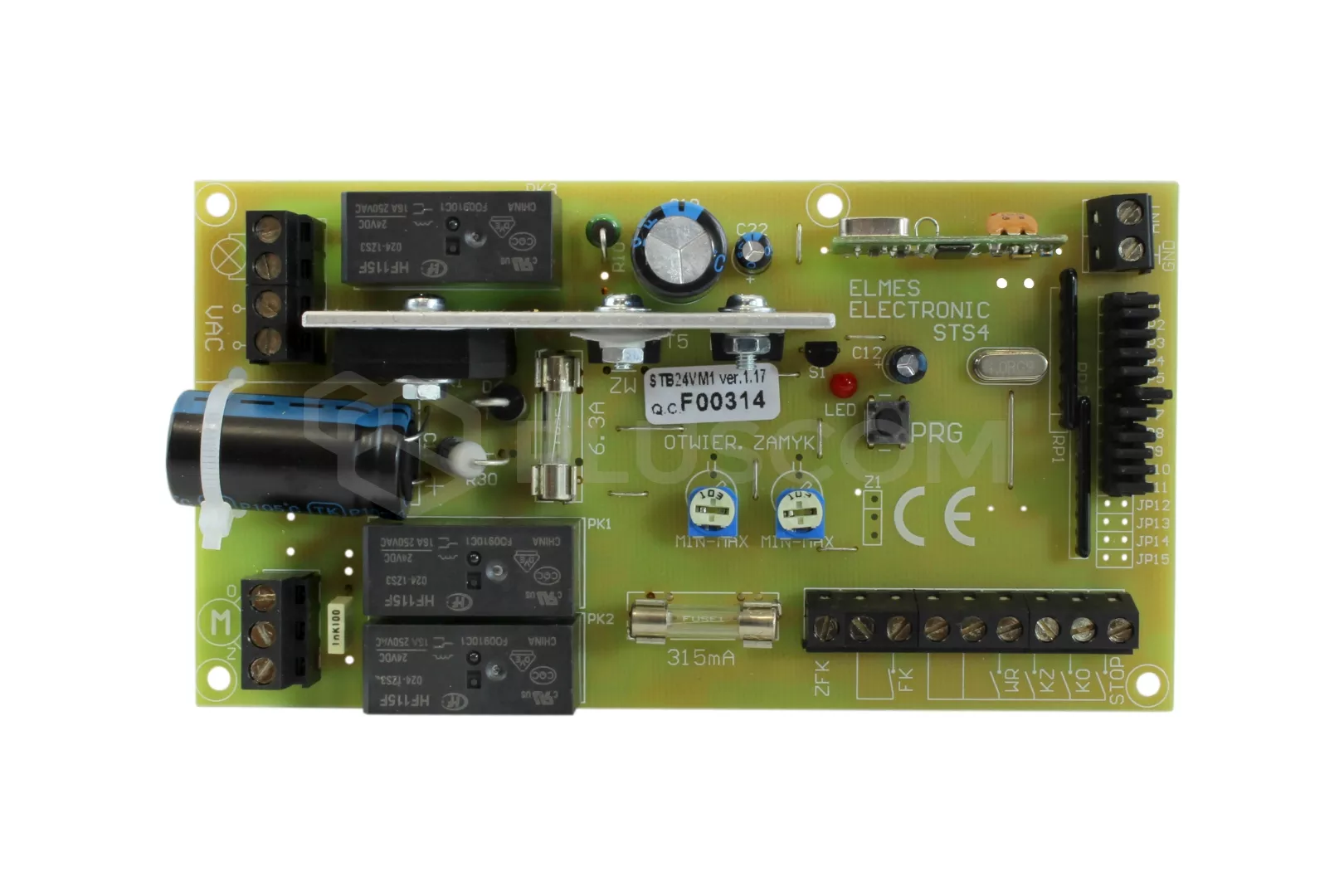

Die Eingabe der Fernbedienung in den Speicher des Empfängers, die Einstellung der Motorzeit, die Pause und andere Vorgänge werden mit der PRG-Taste und den Steckbrücken auf der Empfängerplatine durchgeführt.
