Verwendung des Controllers

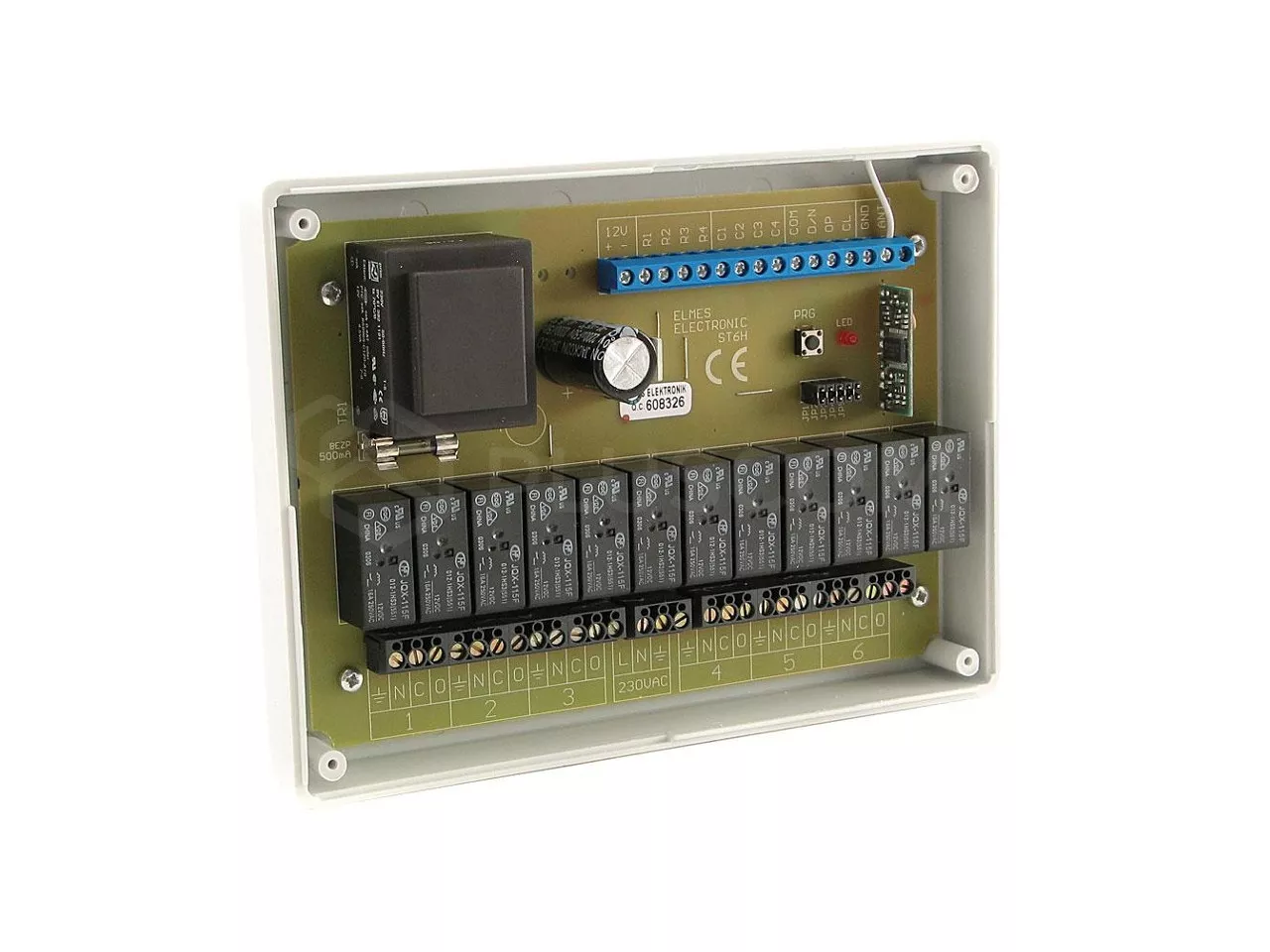

Elmes ST6HR können wir 6 Fensterrollläden steuern, die von nicht kommutatorischen 230VAC-Rohrmotoren mit eingebauten Endschaltern angetrieben werden.
Steuerung wird durchgeführt:
- drahtlos über Fernbedienungen (max. 32) mit dem variablen Codesystem KEELOQ, das eine hohe Übertragungssicherheit gewährleistet.
- verkabelt mit monostabilen Schaltern.
Für den Betrieb wird die STX-Fernbedienung empfohlen, es kann aber auch die CH8HT CH32HT-Fernbedienung verwendet werden.
Fernbedienungen mit zwei oder vier Tasten bieten nicht die volle Funktionalität.
Mit der STX-Fernbedienung können Sie bis zu 35 Rollläden steuern, zusätzlich sind die Kanäle 1-8 mit einer Zeitautomatik ausgestattet, die es ermöglicht, das automatische Öffnen und Schließen zu benutzerdefinierten Zeiten zu definieren.
Die Fernbedienung ist nicht im Set enthalten.
Die Steuerung erlaubt eine beliebige Konfiguration:
- jeden Rollladen einzeln steuern
- Gruppen von Rollläden definieren (z.B. Erdgeschoss, Erdgeschoss)
- alle Rollläden gleichzeitig steuern
- den Uhreingang nutzen und die Öffnungs-/Schließzeiten festlegen
INSTALLATION UND KONFIGURATION
Alle Rollläden und Schalter müssen direkt an die Steuerung angeschlossen werden, Sterntopologie. Es ist nicht notwendig, an jedem Rollladen separate Steuerungen zu installieren. Allerdings müssen wir die Kabel von den Motoren und den Schaltern zu einer Steuerung führen.
Der Vorteil dieser Lösung ist die völlige Freiheit bei der Konfiguration und der Gruppensteuerung und die Abwesenheit von Störungen bei der Gruppensteuerung, wenn jeder Rollladen eine eigene Steuerung hat.
Die Programmierung der Steuerung erfolgt über die Taste PRG und Steckbrücken auf der Empfängerplatine sowie über vorprogrammierte Fernbedienungen.
Es ist möglich, Steuerungen zu kombinieren und eine größere Anzahl von Rollläden zu steuern (z.B. 12+)
SPEZIFIKATIONEN
- Superheterodyn-Empfänger 433.92MHz
- Stromversorgung 230VAC (4VA)
- Speicher für bis zu 32 Fernbedienungen
- Eingang für den Anschluss einer Uhr
- Eingänge für den Anschluss von bis zu 16 fest verdrahteten Schaltern
- Relaisausgänge: 12xNO (6 Motoren), 16A/230VAC,
- Betriebstemperaturbereich von -20°C bis + 40°C
- Außenabmessungen: (T/B) 186x137x47mm
