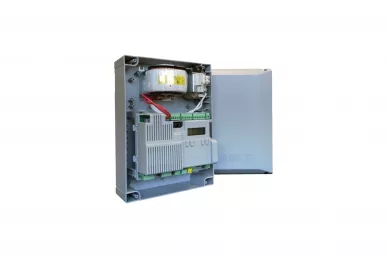

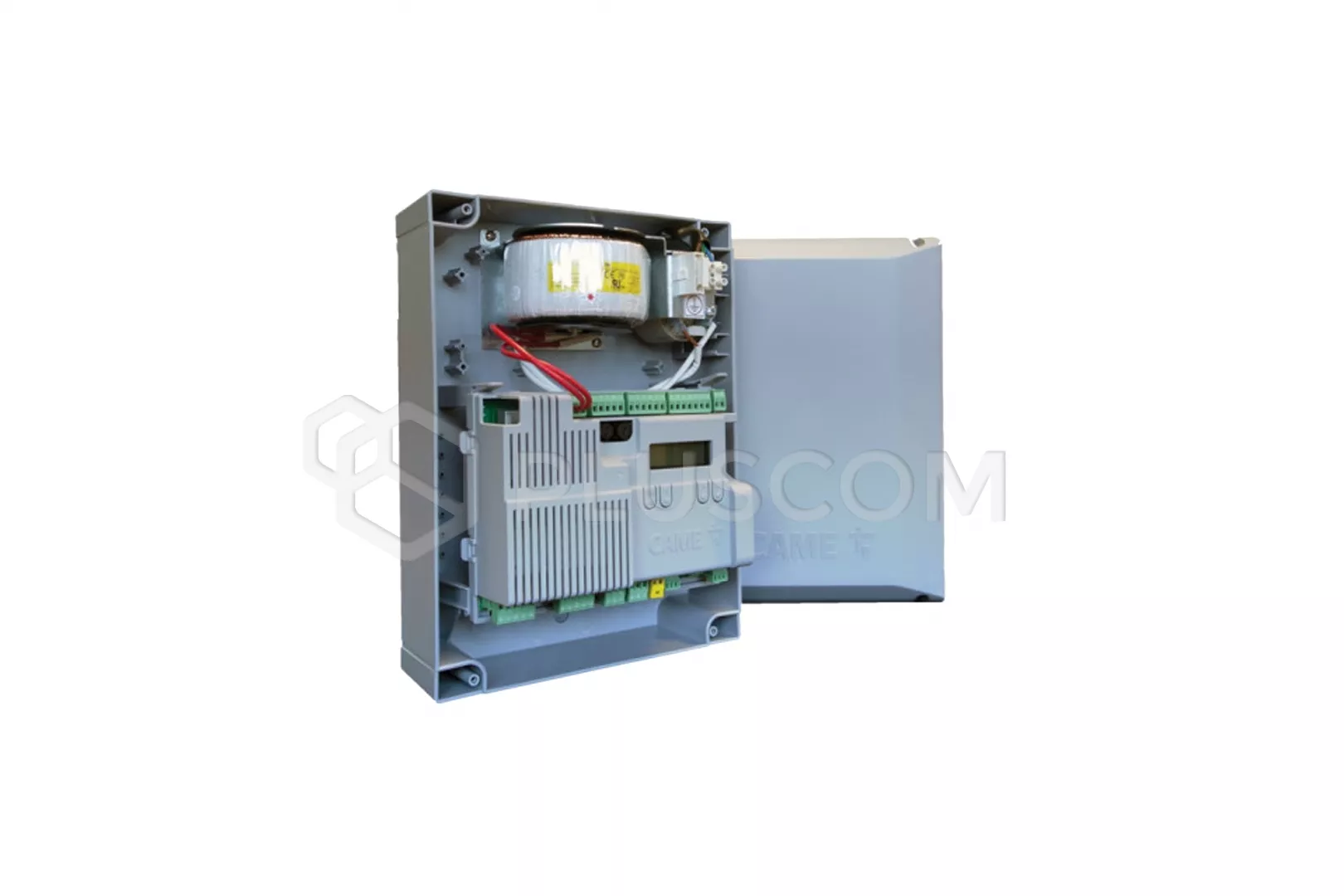

Came ZLX24SA Steuergerät für 2-flügelige Tore

CAME ZLX24SA Steuergerät für 2-flügelige Tore

Die ZLX24SA ist eine multifunktionale Steuereinheit, die mit 230 V AC versorgt wird und mit allen 24 V-Flügelantrieben funktioniert. Sie verfügt über ein Grafikdisplay für die Programmierung und die Anzeige von Meldungen, Selbstdiagnose der Sicherheitseinrichtungen, Adaptive Speed & Torque Technology, BUS CXN, 4 Sicherheitseingänge und Speicher für bis zu 1.000 Benutzer.

Die verwendete Technologie ermöglicht die Verwendung von Niederspannung (24 V DC) zur Steuerung von Stellantrieben und angeschlossenem Zubehör.
Ein BUS-Eingang, der die BUS-Technologie CAME CXN unterstützt, ist an der Steuerung vorhanden und ermöglicht den Anschluss von Steuerungs- und Sicherheitszubehör über den Bus.

MERKMALE:

• Adaptive Geschwindigkeits- und Krafttechnologie - Die Steuereinheit des ZLX24 kontrolliert ständig die Beschleunigung, die Verzögerung und den Stromverbrauch, um Kraft und Geschwindigkeit immer auf dem eingestellten Niveau zu halten, und das bei allen Wetterbedingungen
• Vielseitigkeit - Das Steuergerät ist mit allen 24V-Antrieben von CAME kompatibel. Sie eignet sich für die Linearantriebe AXI, ATS, ATI, AXO sowie für die Schwenkarmantriebe der Serien FAST und FERNI.
• Virtueller Geber - Dank seiner fortschrittlichen Lösungen bietet der ZLX24 die Möglichkeit eines elektronischen Drehmomentmanagements und einer Hinderniserkennung auch für Antriebe der älteren Generation (ohne Encoder)
• Abwärtskompatibilität - der gleiche Abstand der Montagebohrungen wie bei den früheren CAME-Steuerungen ermöglicht den bequemen Austausch durch die neue ZLX24-Steuerung ohne neue Bohrungen
• Vielfältige Anschlussmöglichkeiten - Die Steuerungen ZLX24 unterstützen das Standardzubehör (Steuerung und Schutz über Schließer/Öffner), die 2-Draht-Technologie CXB BUS und die drahtlose Technologie RIO SYSTEM. Die CXN-BUS-Technologie ermöglicht auch die Rückmeldung von jedem Zubehörteil durch eine automatische Konfigurationsfunktion
• Bequemlichkeit für den Installateur - Die Zentrale ZLX24 verfügt über eine Reihe von durchdachten Lösungen, die dem Installateur die Arbeit erleichtern, z.B. ein bequemes, kippbares/abnehmbares Hauptpaneel, Platz für Zubehör direkt hinter dem Paneel, die Möglichkeit, das Gehäuse auf einer DIN-Schiene zu montieren, Rippen für die Kabelführung unter dem Gehäuse

TECHNISCHE DATEN:

• Stromversorgung: 230V AC
• Stromversorgung für den Motor: 24V DC
• Spannungsversorgung der Platine: 24V DC
• Standby-Verbrauch: 3W
• Leistung: 260W
• Thermischer Schutz des Transformators: 120°C
• Betriebstemperatur: -20°C ~ 55°C
• Zyklen pro Stunde: 20
• Aufeinanderfolgende Zyklen: 20
• Schutzart: IP54
• Isolationsklasse: I
• Sicherungen:
• • Netzsicherungen: 3,15A F
  • Platten-Sicherung: 1,6A T
  • Zubehör-Sicherung: 1,6A F
