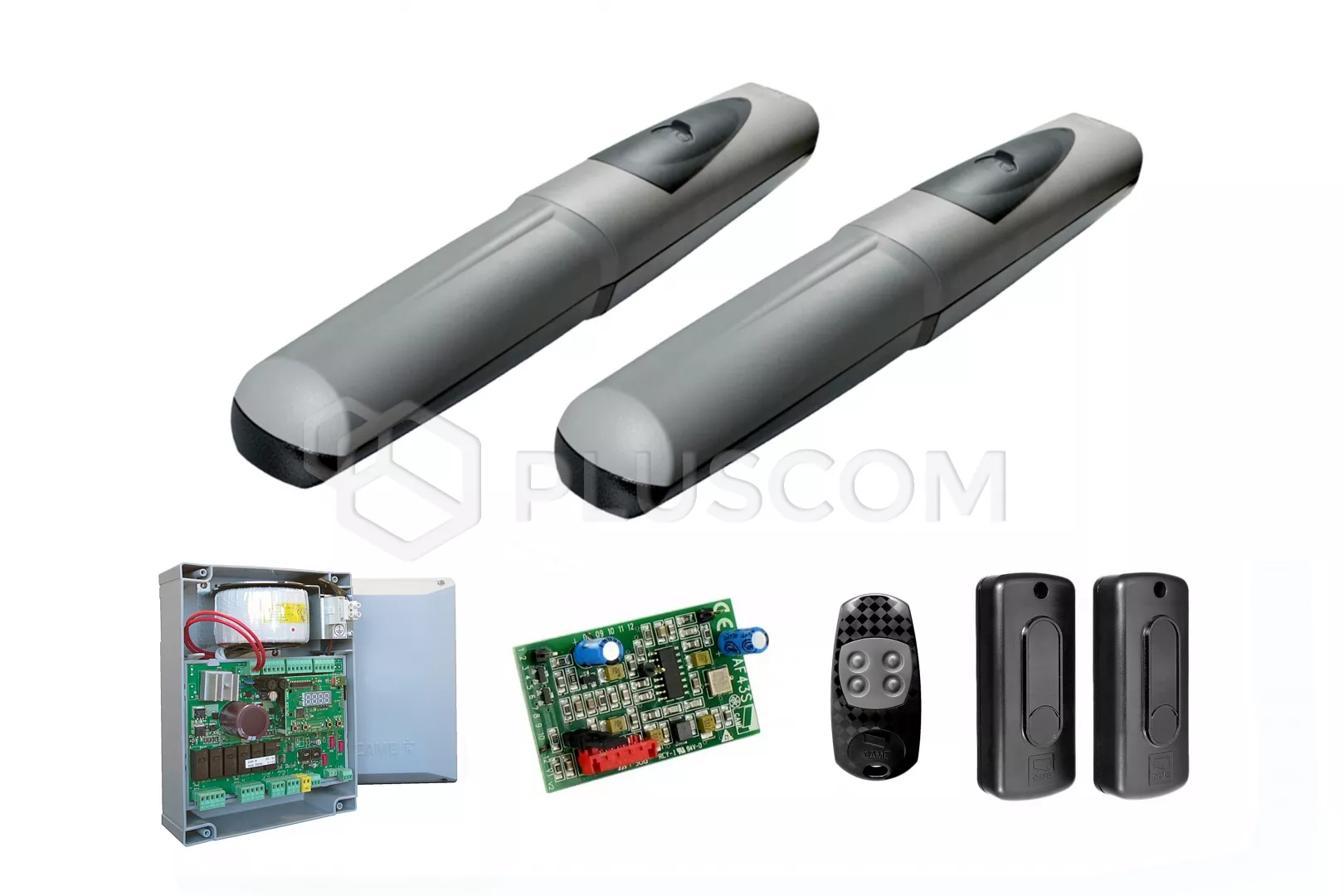

CAME Set AXO INTENSIVBETRIEB für Flügeltore mit max. 500kg Flügelgewicht und max. Länge von 3m

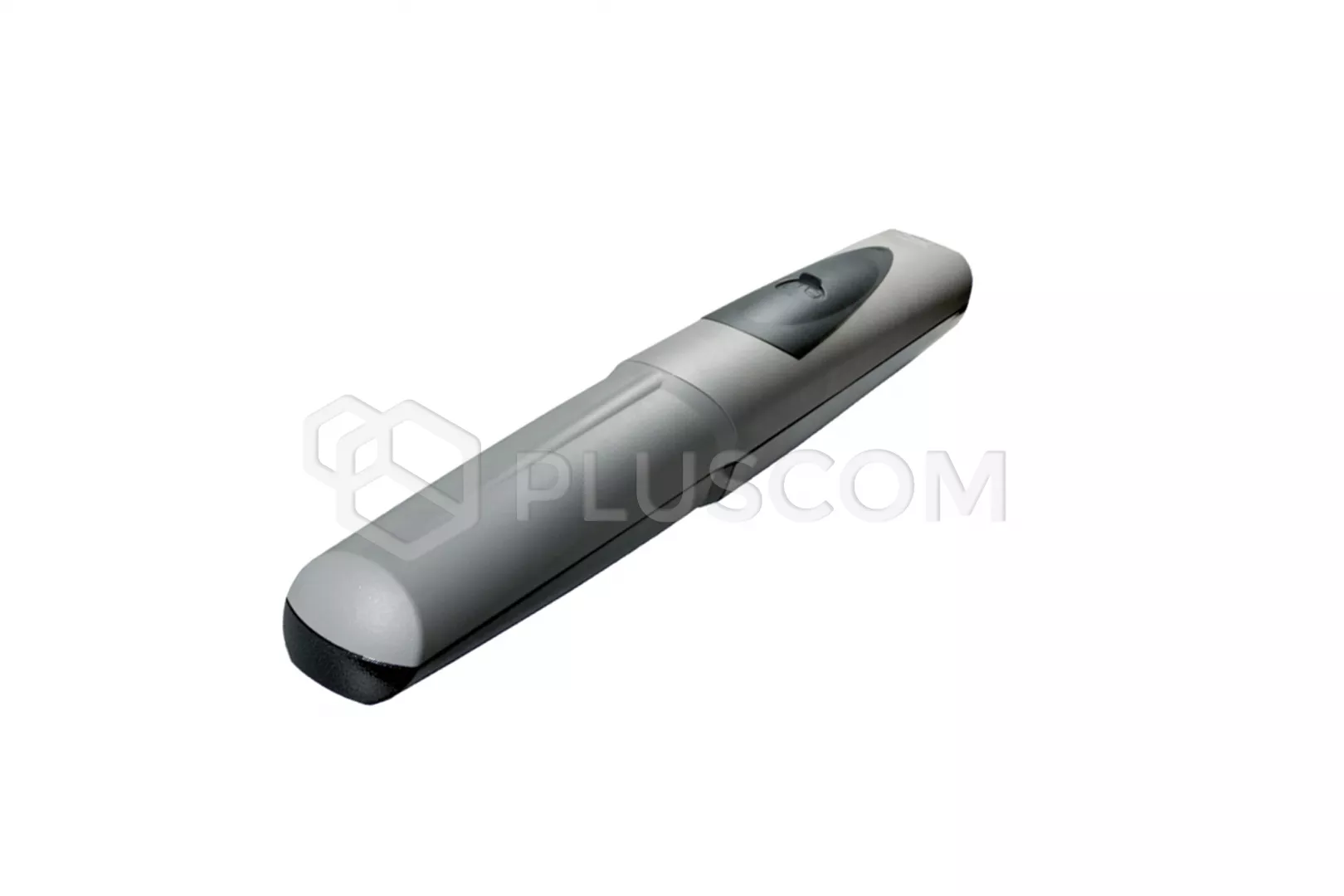

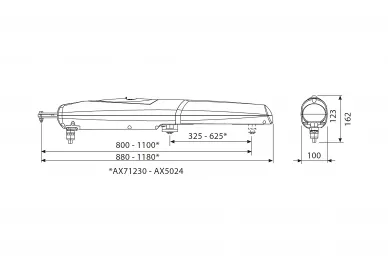

Selbsthemmender elektromechanischer Antrieb AX3024 ist für die Automatisierung von Drehtoren in mittleren und großen Wohngebäuden mit max. 3 m und 500 kg Flügellänge bestimmt. Er bietet maximale Haltbarkeit und Sicherheit
Der Antrieb verfügt über einen eingebauten Encoder zur Steuerung der Geschwindigkeit des Getriebemotors, wodurch die erzeugte Kraft kontrolliert werden kann. Die bei der Torbewegung erzeugten Aufprallkräfte entsprechen den von den europäischen Normen festgelegten Standards.
PRODUKTVORTEILE
- Stromversorgung des Motors: 24V
- Vereinfachung der elektrischen Anschlüsse dank des Vorhandenseins eines einzigen dreiadrigen Kabels
- Entkopplungssystem mit Entriegelungsschlüssel
- Möglichkeit, die Bewegung und das Abbremsen des Tores zu steuern
- sicherer und zuverlässiger Betrieb
- EN-geprüfte Technik
- eingebauter Encoder
- Öffnungszeit des Flügels bis 90°: einstellbar
- programmierbar für Teilöffnung der Tür
- Prüfung der Sicherheitseinrichtungen vor jeder Türbewegung
- Schnecke mit 2 Anläufen vermeidet Verschleiß an der Zughülse

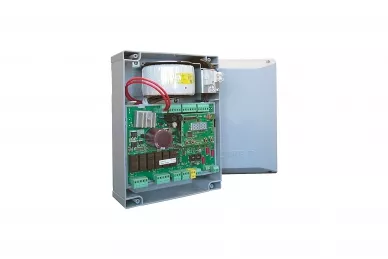

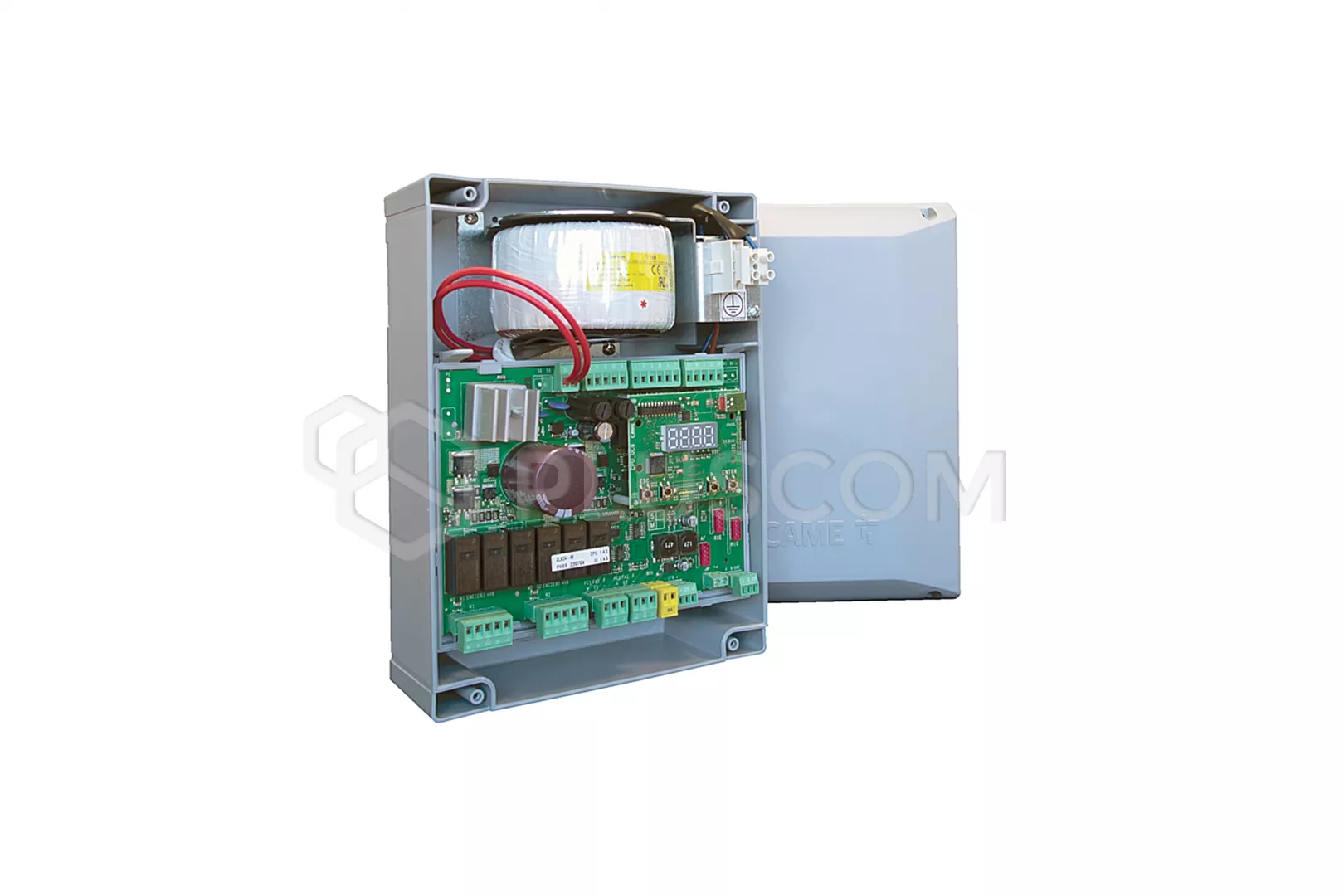

Steuergerät ZLX24MA verfügt über eine Buchse für den Anschluss von CAME KEY und einen BUS-Eingang, der die CAME CXN BUS-Technologie unterstützt und den Bus-Anschluss von Steuer- und Sicherheitszubehör ermöglicht.
Die Zentrale ermöglicht die Erweiterung der Anlage mit dem notwendigen Kontroll- und Sicherheitszubehör wie Lichtschranken, Warnleuchten, Elektroschlössern, Frequenzkarte, Antenne oder Fernbedienungen, auch drahtlos dank des RIO SYSTEMS. Die Gesamtleistung des Zubehörs darf 35 W nicht überschreiten.
Die ZLX24MA ist mit einer 7-Segment-Anzeige ausgestattet.

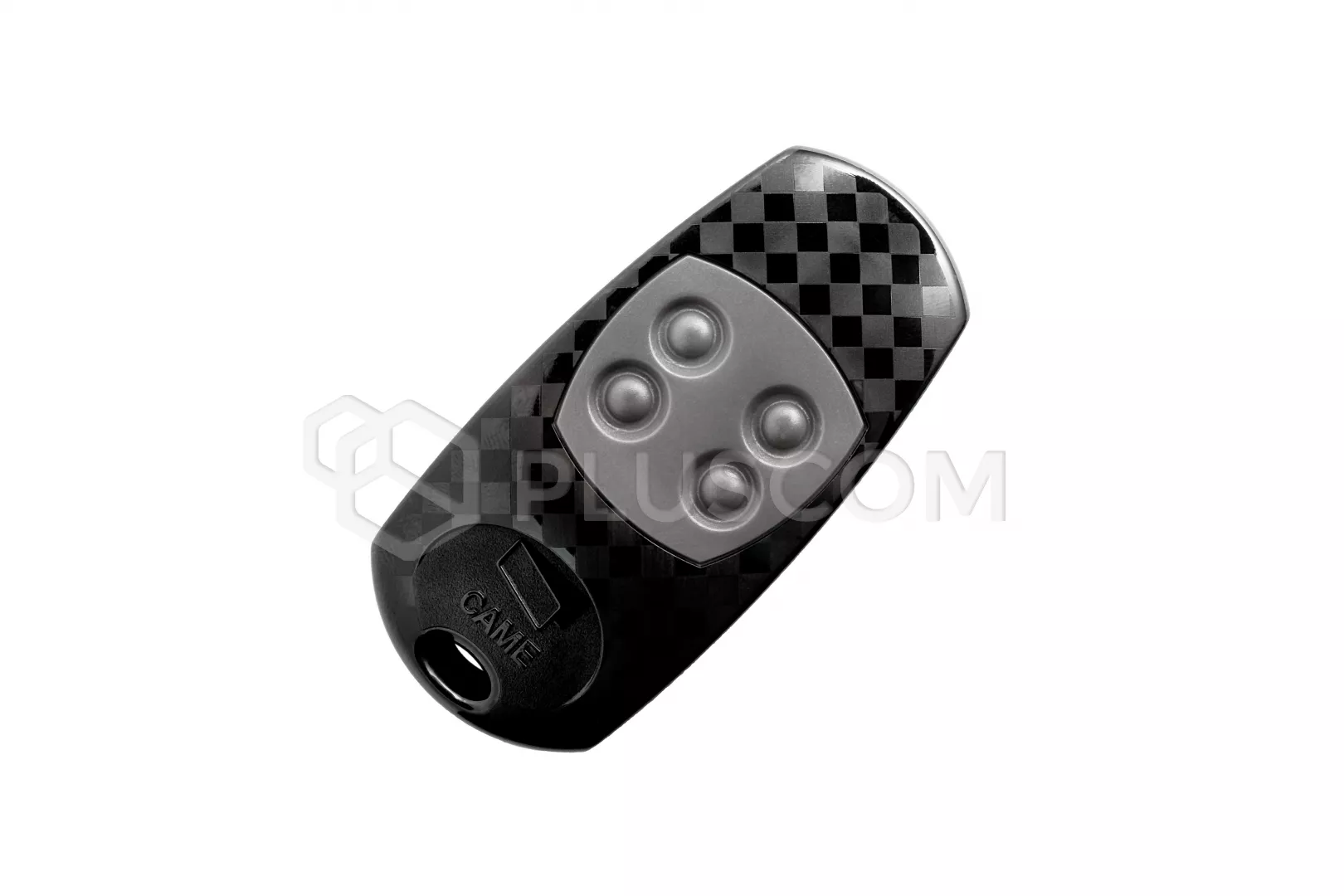

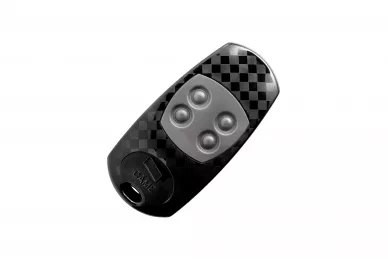

Fernbedienung AT04EV bietet eine Funksteuerung mit einem dynamisch variablen Code auf 433,92 MHz, der ein hohes Maß an Sicherheit bei der Verwendung bietet und das Kopieren des Codes unmöglich macht.
Jedes Mal, wenn die Sendertaste gedrückt wird, wird eine von mehr als 4 Milliarden möglichen Codekombinationen nach einem komplexen Algorithmus gesendet, den nur der Empfänger entschlüsseln kann. Diese Technik macht es unmöglich, den gesendeten Code zu klonen.

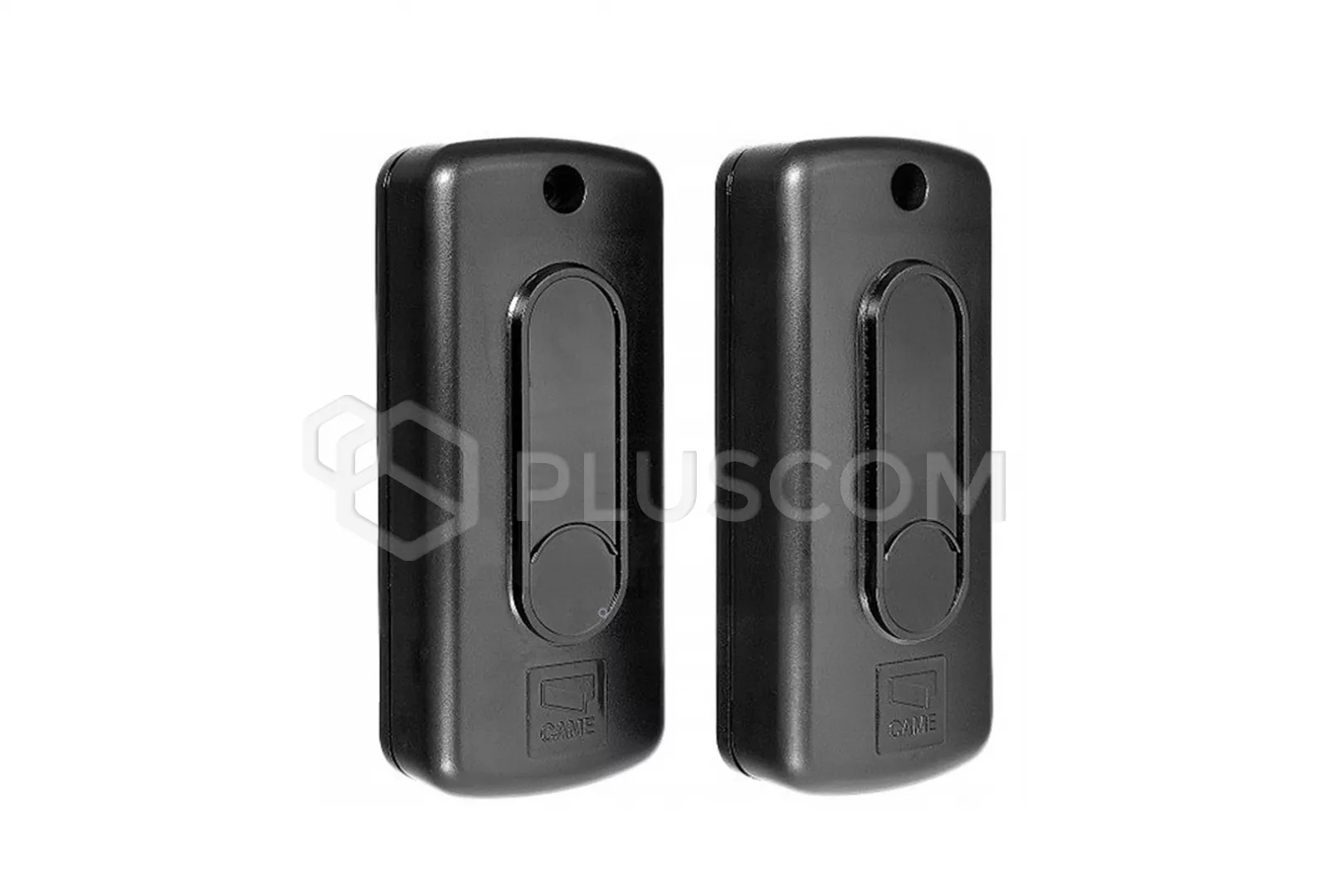

DIR-Lichtschranken zeichnen sich durch ihr modernes Design und ihre sehr geringe Größe aus. Dank der Schutzklasse IP54 und dem entsprechenden Montagezubehör können die DIR-Lichtschranken sowohl im Innen- als auch im Außenbereich montiert werden.
Sie haben einen modularen Aufbau, so dass ihre Installation in verschiedenen Höhen erfolgen kann.
Das Funktionsprinzip der DIR-Lichtschranke basiert auf der Synchronisation zwischen Sender und Empfänger - dieses Ereignis tritt ein, wenn Strom angelegt wird. Dies bedeutet, dass jeder Empfänger nur mit dem zugehörigen Sender zusammenarbeitet, wodurch die Möglichkeit von Störungen durch externe Quellen ausgeschlossen wird.

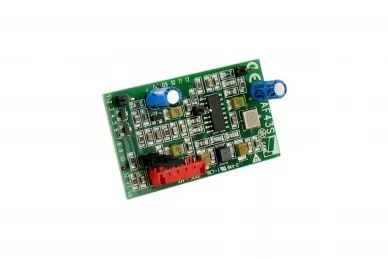

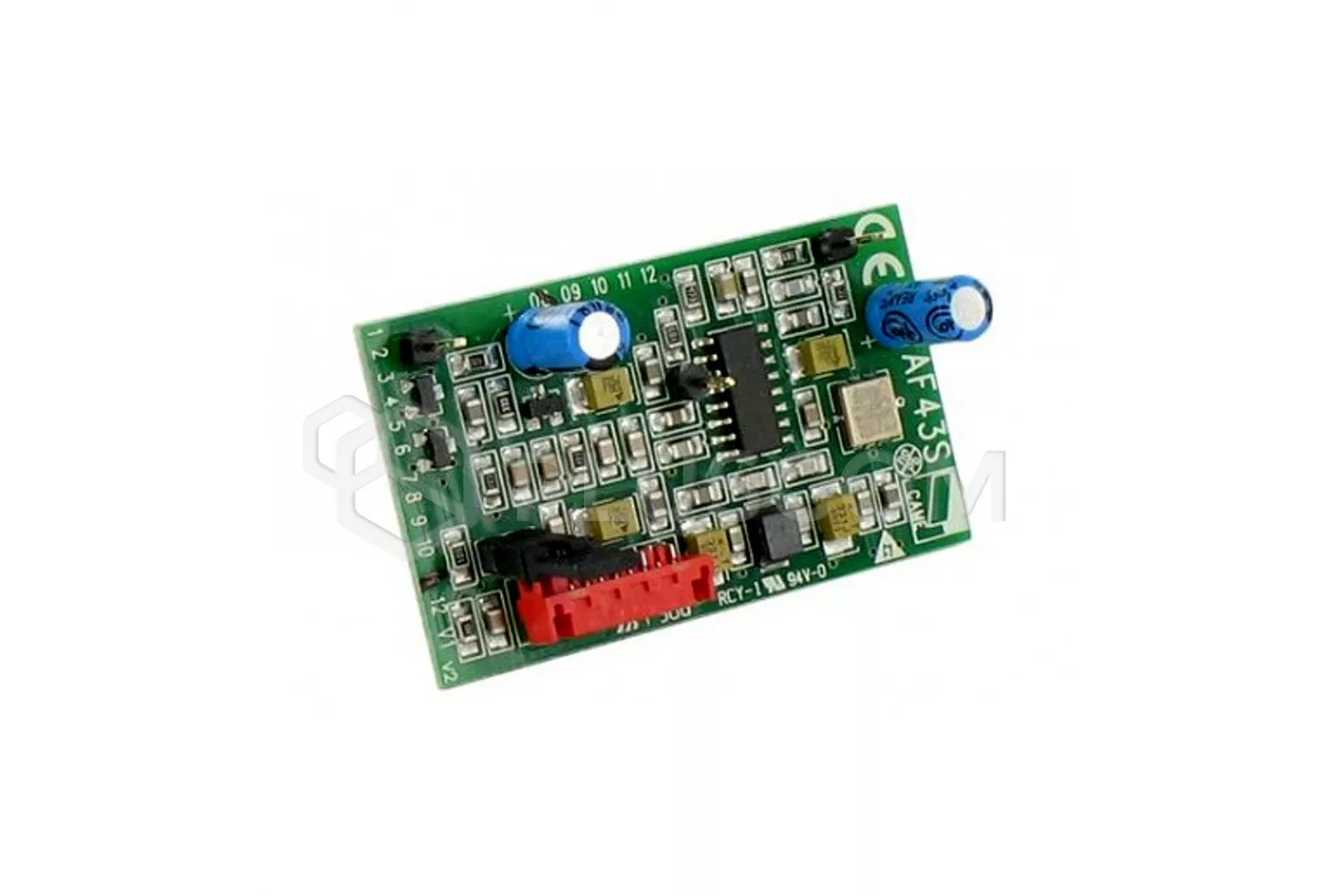

Frequenzkarte AF43SDie im Lieferumfang enthaltene Frequenzkarte AF43S arbeitet auf 433,92 MHz und unterstützt TOP- und TAM-Festcode sowie ATOMO-Floating-Code-Steuerung.
TECHNISCHE DATEN:
- Stromversorgung: 230V 50/60 Hz
- Motorversorgung: 24V
- Stromaufnahme des Motors: 10A
- maximale Leistung: 120W
- Einschaltdauer: intensiver Betrieb
- Schubkraft: 500 ÷ 4500 N
- Öffnungszeit (bis zu 90°): einstellbar
- Schutzart: IP44
Um ein effektives und zuverlässiges Schließen zu gewährleisten und die Antriebe zu schützen, wird der Einbau eines Elektroschlosses empfohlen. Sind die Flügel länger als 3 m, ist ein elektrischer Türöffner obligatorisch.
,
