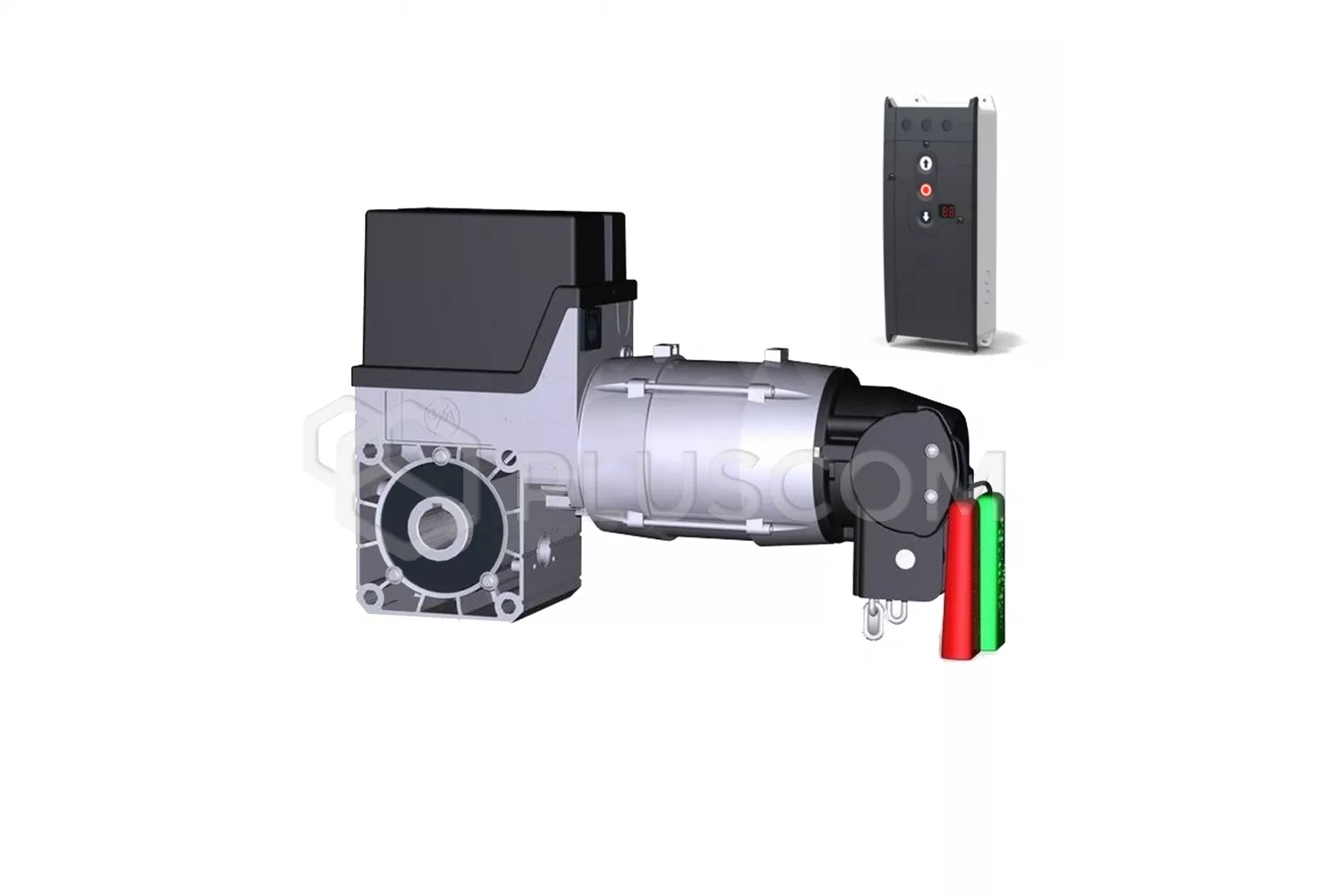

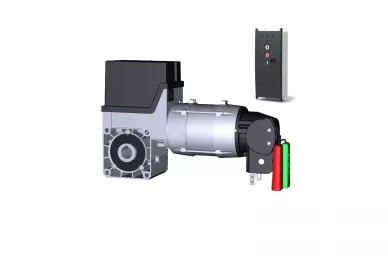

Came PL0312 SE 5 PLUS (BEZ SKS-OSE) Bausatz

CAME PL0312 SE 5 PLUS (OHNE SKS-OSE) Set für Industrietore bis 250kg mit Steuergerät TS970

DAS SET UMFASST

• Stellantrieb 50 Nm, 400 V
• Steuerung TS970, ohne Abdeckung
• Anschluss-Set TS-B CEE 3N~400 V (5-polig) mit steckbarer Netzanschlussleitung, Länge 0,7 m
• Abdeckungsset TS-B1 schwarz für TS970 (klein + groß)
• DES-Anschlusskabel: 5 m
• Aktuator-Montagewinkel mit Schrauben
• Verlängerungskabel für Griff zur manuellen Notentriegelung (rot-grün)
• Montagekeil komplett bis Ø 25,4 mm (B 6,35 x 9,525 x 130)
• D-BAL für Steuergerät TS970

Der Antrieb SE 5 ist hervorragend konzipiert und abgestimmt für Industrie-Sectionaltore bis 250 kg mit Massenausgleich.
Der Antrieb kann direkt auf die Antriebswelle des Sektionaltores montiert werden (für Wellen mit einem Durchmesser von 25,4 mm) und verfügt über alle Funktionen für einen ordnungsgemäßen Betrieb gemäß der Produktnorm DIN EN 13241.

HAUPTFUNKTIONEN PLUS

• Änderung der Drehrichtung über Tastatur
• Schnelle Einstellung der Endlagen und aller Funktionen von der Bedienerebene aus
• Wählbare Betriebsart:
• • CLOSE/OTW-Bereitschaftsmodus
  • Standby-Betrieb CLOSE/ON/OFF
  • Standby-Betrieb mit aktiver Kontaktleiste
  • Selbsthaltende Verriegelung/OTW
• Automatische Erkennung der Art der Schließkante und des Analysesystems:
• • Optische Kontaktleiste
  • 8K2 Schließerprinzip
  • Öffner 1K2 Kontaktprinzip mit Prüfung
• Automatisches zeitgesteuertes Schließen einstellbar von 1 - 240 Sekunden (Ein/Aus-Möglichkeit):
• • Das Tor schließt automatisch, wenn nach Ablauf der eingestellten Zeit die obere Endlage oder die Zwischenposition erreicht ist
  • Wählbare Nachzählung der Zeit nach Aktivierung der Lichtschranke
• Einstellbare Zwischenposition mit individuellen Programmiermöglichkeiten
• Einstellung der zulässigen Anzahl von Betätigungen der Kontaktleiste beim automatischen zeitgesteuerten Schließen (1-10)
• Einstellbare Reversierzeit für die Auslösung der Kontaktleiste

TECHNISCHE DATEN

• Spannungsversorgung: 400V
• Motorleistung: 300 W
• Arbeits-/Höchststrom 1,1 A/1,9 A
• Übertragungsdrehmoment: 50 Nm
• Ferngesteuerte Geschwindigkeit: 24 U/min
• Rückhaltedrehmoment: 200 Nm
• Maximales Türgewicht: 2500 N
• Abzugswelle Ø 25,4 mm
• maximale Anzahl von Starts pro Stunde: 12
• Gewicht des Antriebs: 15 kg
