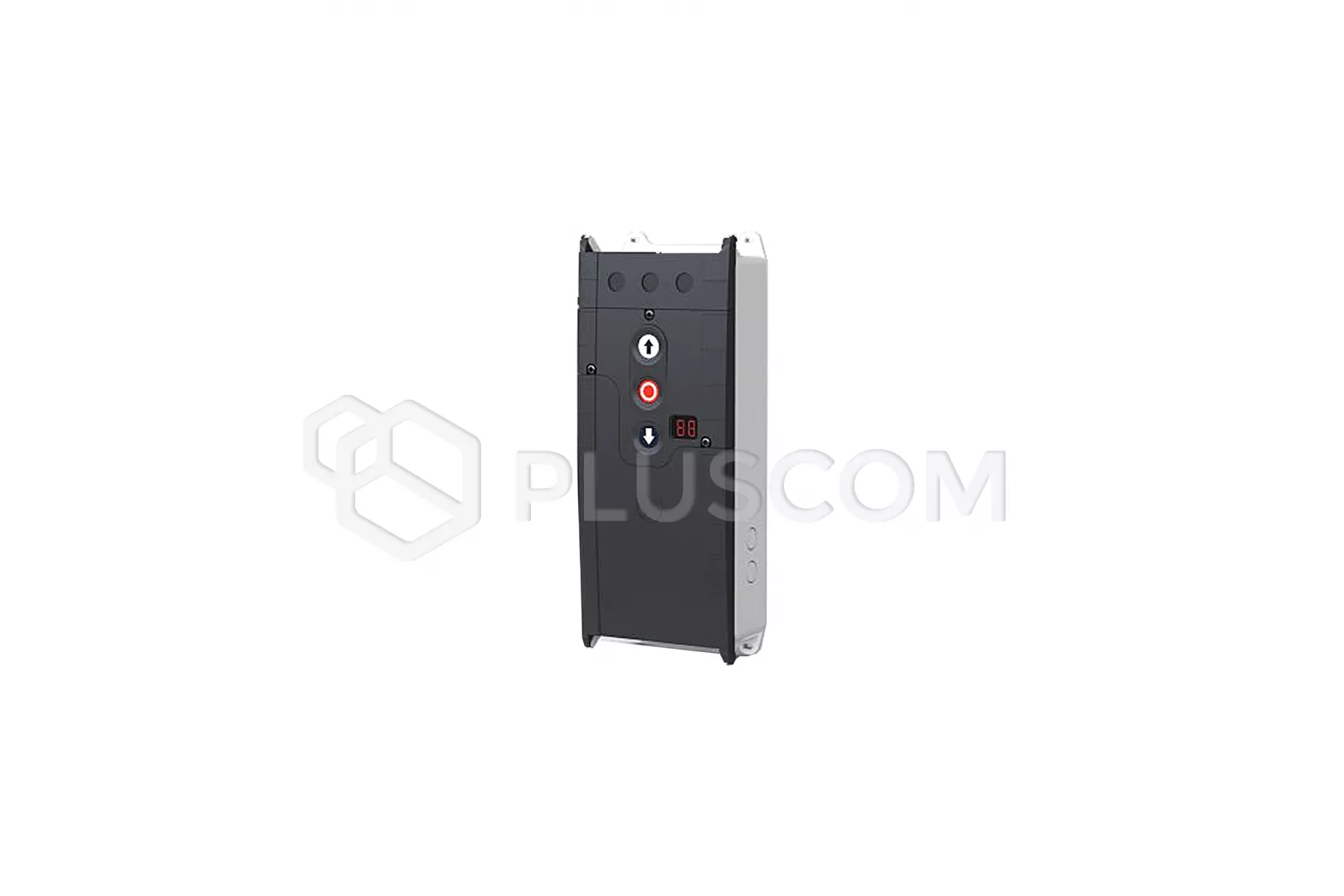

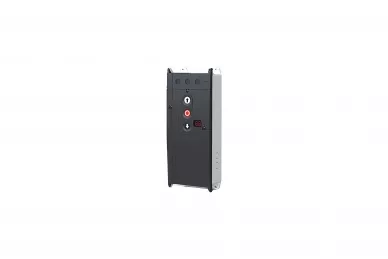

Came PL0168 TS970-Bedienfeld

CAME PL0168 Steuergerät TS970

Schalttafeln sind eines der wichtigsten Elemente eines Automatisierungssystems. Neben ihrem einzigartigen Design verfügen sie über viele nützliche Funktionen, dank derer man die Automatisierungsfunktionen an die eigenen Bedürfnisse anpassen kann.
Die TS970 ist für motorisierte Tore (Endschaltersystem NES/DES GfA) konzipiert und ersetzt vollständig die alten Zentralen TS956, TS958, TS961, TS970.

HAUPTFUNKTIONEN DER STEUEREINHEIT

• Änderung der Drehrichtung über die Tastatur
• Schnelle Einstellung der Endlagen und aller Funktionen von der Bedienerebene aus
• Wählbare Betriebsart:
• • CLOSE/OTW-Bereitschaftsmodus
  • Standby-Betrieb CLOSE/ON/OFF
  • Standby-Betrieb mit aktiver Kontaktleiste
  • Selbsthaltende Verriegelung/OTW
• Automatische Erkennung der Art der Schließkante und des Analysesystems:
• • Optische Kontaktleiste
  • 8K2 Schließerprinzip
  • Öffner 1K2 Kontaktprinzip mit Prüfung
• Automatisches zeitgesteuertes Schließen einstellbar von 1 - 240 Sekunden (Ein/Aus-Möglichkeit):
• • Das Tor schließt automatisch, wenn nach Ablauf der eingestellten Zeit die obere Endlage oder die Zwischenposition erreicht ist
  • Wählbare Nachzählung der Zeit nach Aktivierung der Lichtschranke
• Einstellbare Zwischenposition mit individuellen Programmiermöglichkeiten
• Einstellung der zulässigen Anzahl von Betätigungen der Kontaktleiste beim automatischen zeitgesteuerten Schließen (1-10)
• Einstellbare Reversierzeit für die Auslösung der Kontaktleiste

TECHNISCHE DATEN:

• Betriebsspannung (+/- 10%):
• • 1 N~220 V, PE
  • 3 N~220-400 V, PE
  • 3 N~220-400 V, PE
• Ausgangsleistung für Antrieb: max. 3 kW
• Betriebsfrequenz: 50/60 Hz
• Netzschutz pro Phase, bauseits: 10-16 A
• Externe Versorgungsspannung (elektronischer interner Schutz): 24 V DC, 0,18 A
• Externe Versorgungsspannung: X1/L, X1/N (Netzschutz über Gerätesicherung F1): 1 N~230 V, 1,6 A träge
• Steuereingänge:
• • 24 V DC
  • Typ. 10 mA
• Relaiskontakt Typ max. Strom bei 230VAC 1A, bei 24VDC 0,4A] (LED-Lampen empfohlen): potentialfreier Umschaltkontakt
• Relaiskontaktlast, ohmsch/induktiv: 230 V AC, 1 A
• Leistungsaufnahme des Steuergerätes: 10 VA
• Betriebstemperaturbereich: -10°C .. +50°C
• Luftfeuchtigkeit: bis zu 93 % ohne Kondensation
• Gehäuse-Schutzklasse: IP54
• Montage: vertikal
• Kompatible GfA-Endschalter: NES, DES
• Abmessungen: 155 x 386 x 90 mm
