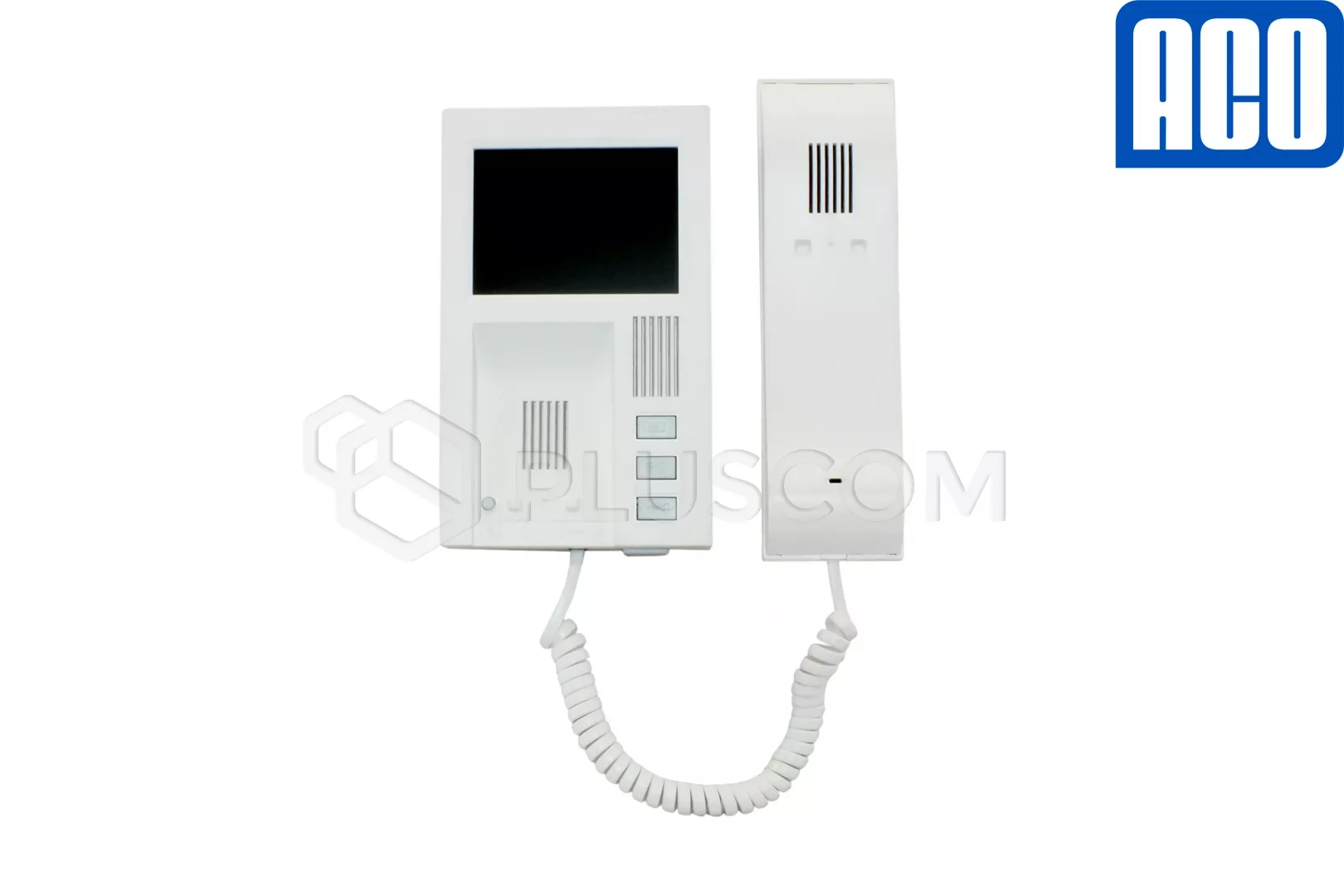

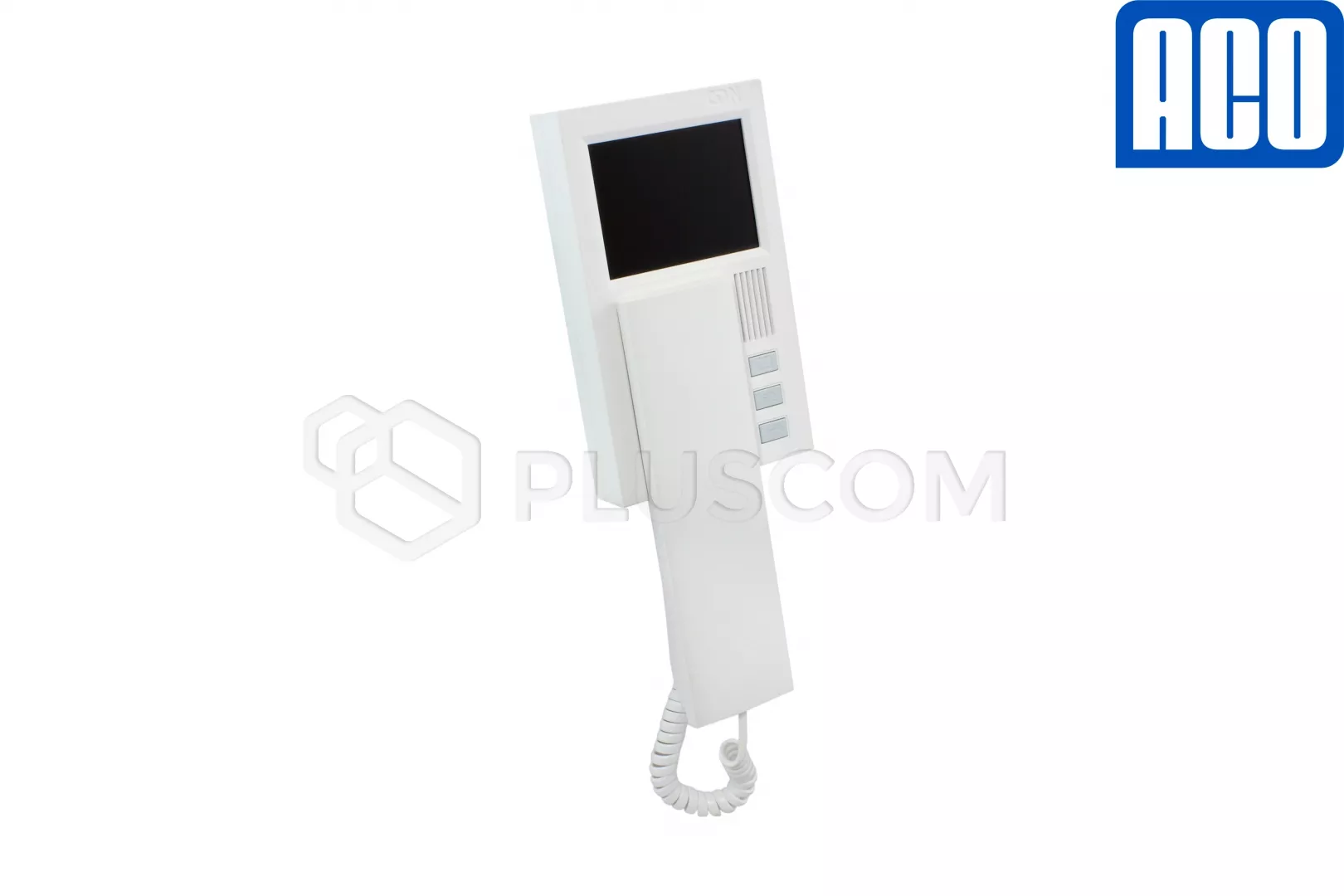

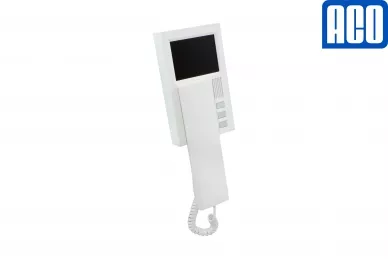

Handapparat Video-Sprechanlage mit 4 Displays ACO INS-MPR 4
Integrierte Handsprechstelle mit 4 LCD-Farbdisplay für die digitalen ACO Video-Sprechanlagen CDN, Inspiro und Familio P/PV. Die geringen Abmessungen ermöglichen eine Installation dort, wo kein Platz für ein breiteres Panel 7 vorhanden ist und der Mieter nicht auf die Funktionalität der Kameraansicht verzichten möchte.
Das weiße Gehäuse ist aus hochwertigem ABS-Kunststoff gefertigt. Auf der Vorderseite des Gehäuses befinden sich drei Tasten und ein dreistufiger Lautstärkeregler. Die Tasten haben die folgenden Funktionen:
- Öffnen von Türen, Pforten (Steuerung eines elektrischen Türöffners)
- eine zusätzliche Funktionstaste zur Steuerung externer Geräte, z. B. Türöffner. Beleuchtung oder Torantrieb
- aktiviert die unabhängige Videoüberwachung auch ohne aktive Verbindung
Die Videosprechanlage ist mit einem modernen Magnetmechanismus zum Aufhängen des Handapparates ausgestattet, es gibt keine herkömmlichen Haken.
TECHNISCHE DATEN
- 4 farbiges LCD-Display, Auflösung 320x240
- digitale Installation mit verdrilltem Kabel der Kategorie 5e oder 6
- Stromversorgung: DC 15V 200mA (13,5-18V)
- Leistungsaufnahme: 0,1W im Stand-by-Modus
- Stromverbrauch:
- 7mA im Standby-Betrieb
- 300mA während des Klingelns
- Eingänge:
- RJ45-Buchse - 1x
- ARK-Schraubverbinder
- Schließerklingel (Schließer) - 1x
- Video für den Anschluss einer zweiten unabhängigen Kamera 75Ω/1Vp-p - 1x

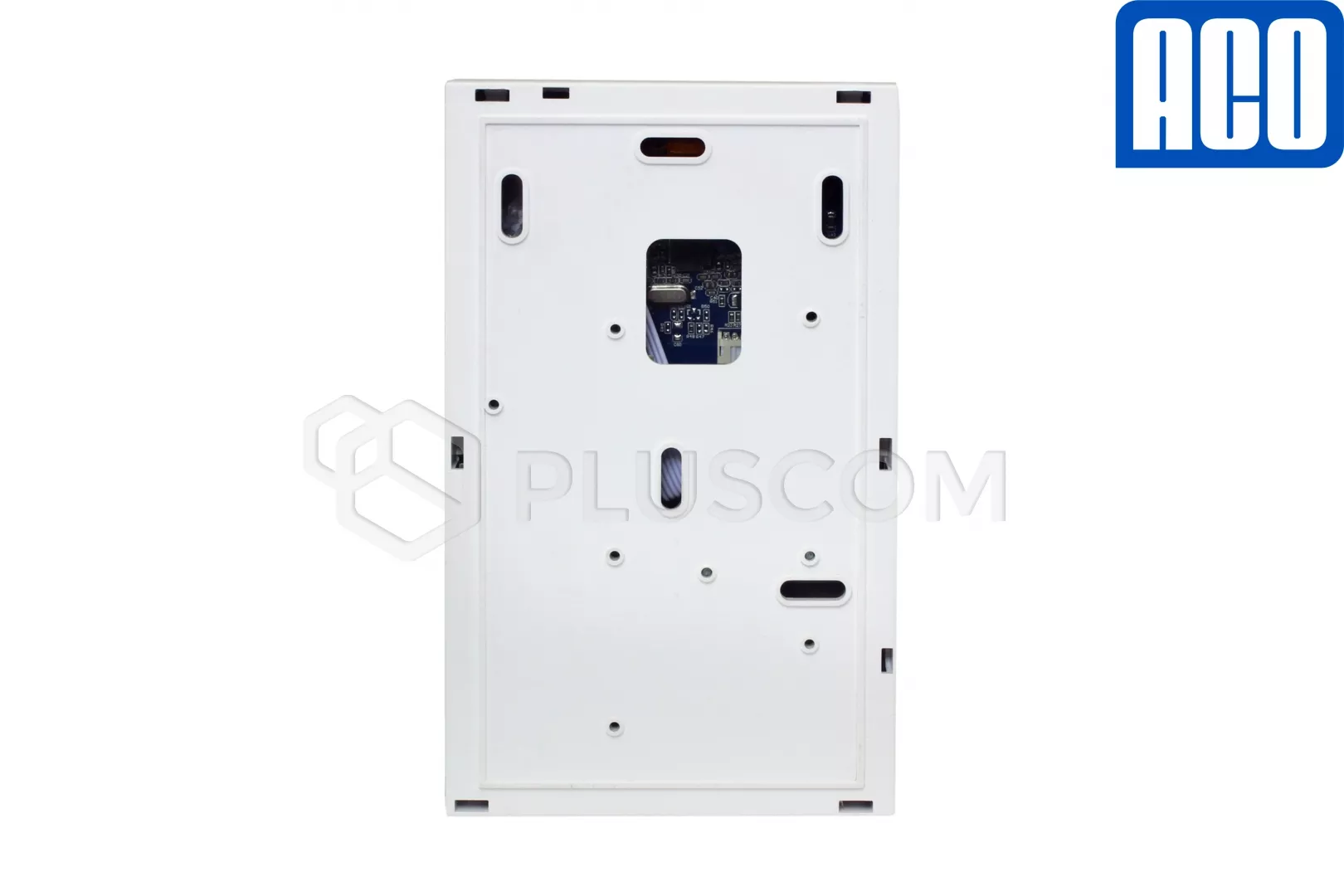

- Aufputzmontage
- ABS-Kunststoffgehäuse, Farbe weiß
- Abmessungen: 104x284x40mm, 104x175mm - Sockel
- Arbeitstemperatur: 10°C...50°C
AUFSTELLUNG UND ANSCHLUSS
Der Anschluss der Video-Gegensprechanlage erfolgt über ein verdrilltes Kabel mit einem RJ45-Stecker, der gemäß der Norm T568B an das Kabelende gecrimpt ist.
Standardmäßig wird der Monitor über ein UTP-Kabel durch einen Combiner oder Splitter mit Strom versorgt.
Der nächste Schritt besteht darin, die gewünschte Adresse/Nummer einzustellen, unter der der Monitor angerufen werden soll. Dies geschieht mit den Schaltern auf der Elektronikplatine.
Es ist möglich, mehrere Monitore mit der gleichen Adresse zu betreiben, während des Klingelns werden sie dann gleichzeitig angerufen. Das Abheben des Hörers an einem der Monitore trennt automatisch die Verbindung zu den anderen. (Keine Möglichkeit des Abhörens des Gesprächs).
Steuerung über die Funktionstaste F2 kann auf zwei Arten erfolgen (Jumper-Konfiguration):
- über den Systembus
- über eine zusätzliche, von der Türsprechanlage getrennte Leitung
