ACO PS45-15-PRO-13 Netzgerät mit Videoverteiler
PS45-15-PRO-13 energieeffizientes Schaltnetzteil mit integriertem Videosplitter.
Es ist ein zentrales Element des digitalen Systems Familio Pro an das wir das Video-Intercom-Panel und Monitore bis zu 3 anschließen. Anstelle eines Monitors kann auch ein Uniphone angeschlossen werden. Das System kann so konfiguriert werden, dass eine Türsprechstelle gleichzeitig einen Monitor zu Hause und ein Freisprechgerät in der Werkstatt anrufen kann.
Das verwendete Übertragungsmedium ist Twisted Pair Kat. 5e oder 6, das mit RJ-45-Steckern an die Stromversorgung angeschlossen wird, die maximale Entfernung der Verbindungen mit Kat. 5e ist:
- 70m für Monitore
- 100m für Panels
Die Stromversorgung für den Türöffner erfordert ein zusätzliches Kabel von der Stromversorgung (ARK-Schraubverbinder)
Das Modul kann auf einer DIN-Schiene oder auf der Oberfläche montiert werden.

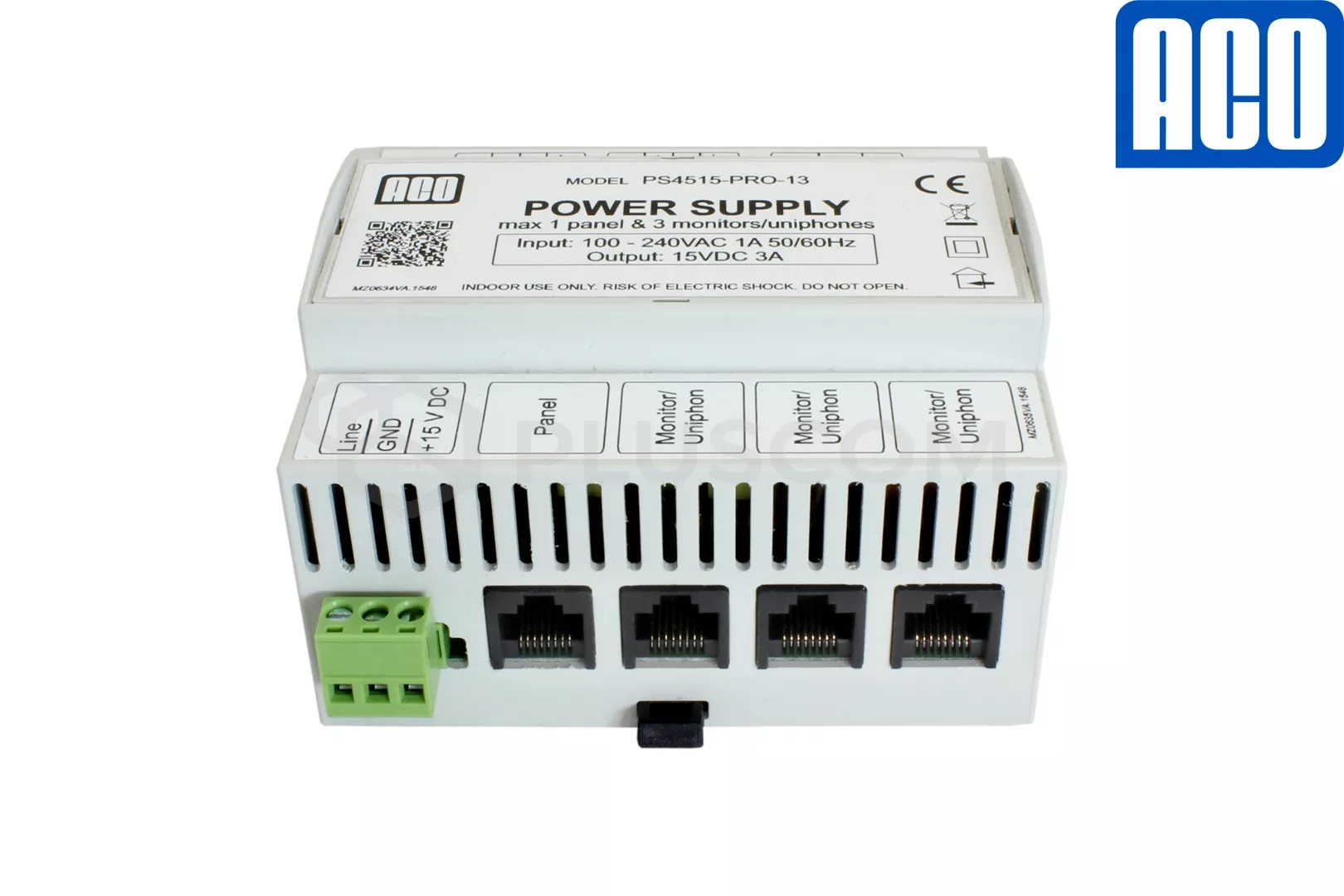

Aco PS45-15-PRO-13 Netzgerät mit integriertem Videoverteiler

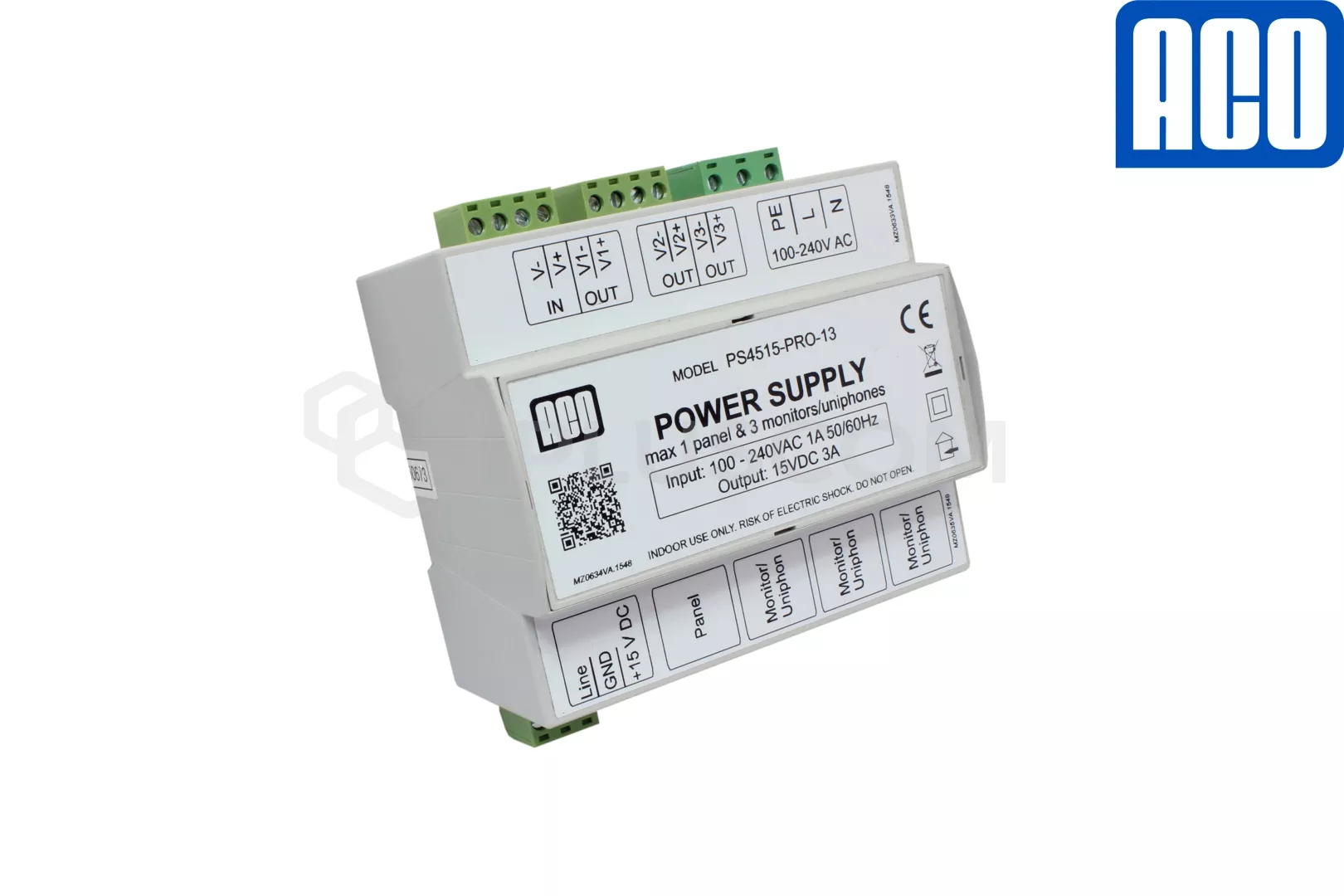

Aco PS45-15-PRO-13 Netzgerät mit integriertem Videoverteiler
Technische Daten:
- Spannungsversorgung:
- Eingang: AC 100-240V 1A
- Ausgang: DC 15V max 3A
- Abmessungen: 106x90x62mm breit (6 DIN-Module)
EINGÄNGE:
- 230V-Stromversorgung (PE, L, N) - ARK-Schraubverbinder
- Video IN (Differenzial) Eingang (V-V+) - Schraubanschluss ARK
- Eingang PRO-Panel - 1xRJ45 (ohne Stromversorgung für elektrischen Türöffner)
AUSGÄNGE:
- Monitor-/Uniphone-Anschluss - 3xRJ45
- Stromversorgungsausgang DC 15V
- Ausgang: Line
- Videoausgang 3x: (Vx-,Vx+)
MONTAGE:

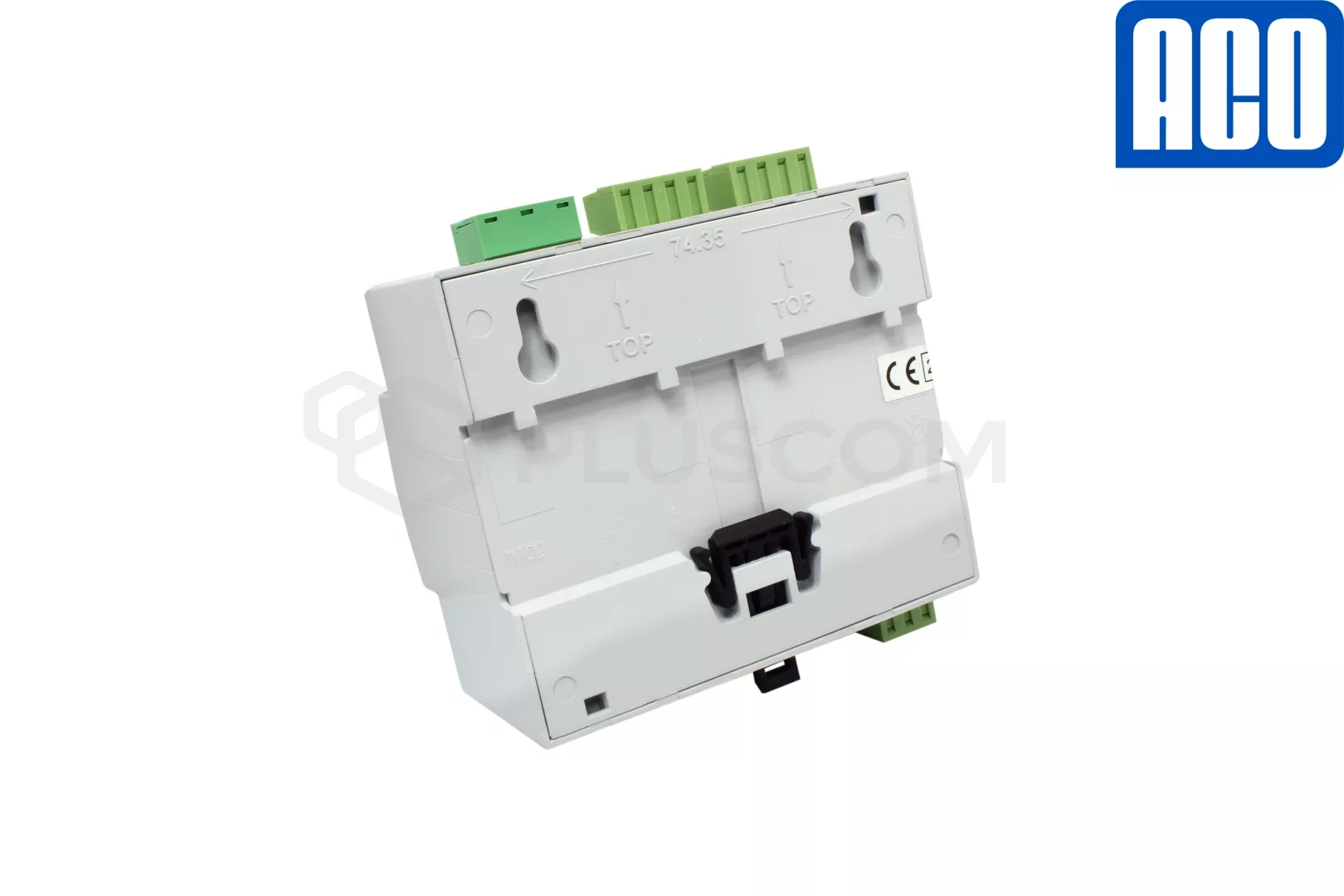

Der beste Montageort ist ein teletechnisches Gehäuse mit DIN-Schiene. Es ist möglich, das Netzgerät auf einer ebenen Fläche zu montieren, indem man es an zwei Schrauben aufhängt.
Aco PS45-15-PRO-13 Netzgerät mit integriertem Videoverteiler
Über ACO
Es sei daran erinnert, dass ACO ein polnischer Hersteller ist und seine Produkte in Polen entwickelt und hergestellt werden. Dies ist eine wichtige Information für den Installateur, da er im Falle eines Defekts oder einer Wartung Zugang zu Ersatzteilen, Dokumentation und technischer Unterstützung hat. Ganz anders verhält es sich mit Produkten aus dem Fernen Osten.
